ЩИТОК ПРИБОРОВ

Диагностика - Вводная часть

83A

83A-3

№ ПРОГРАММЫ: все

№ VDIAG: Все

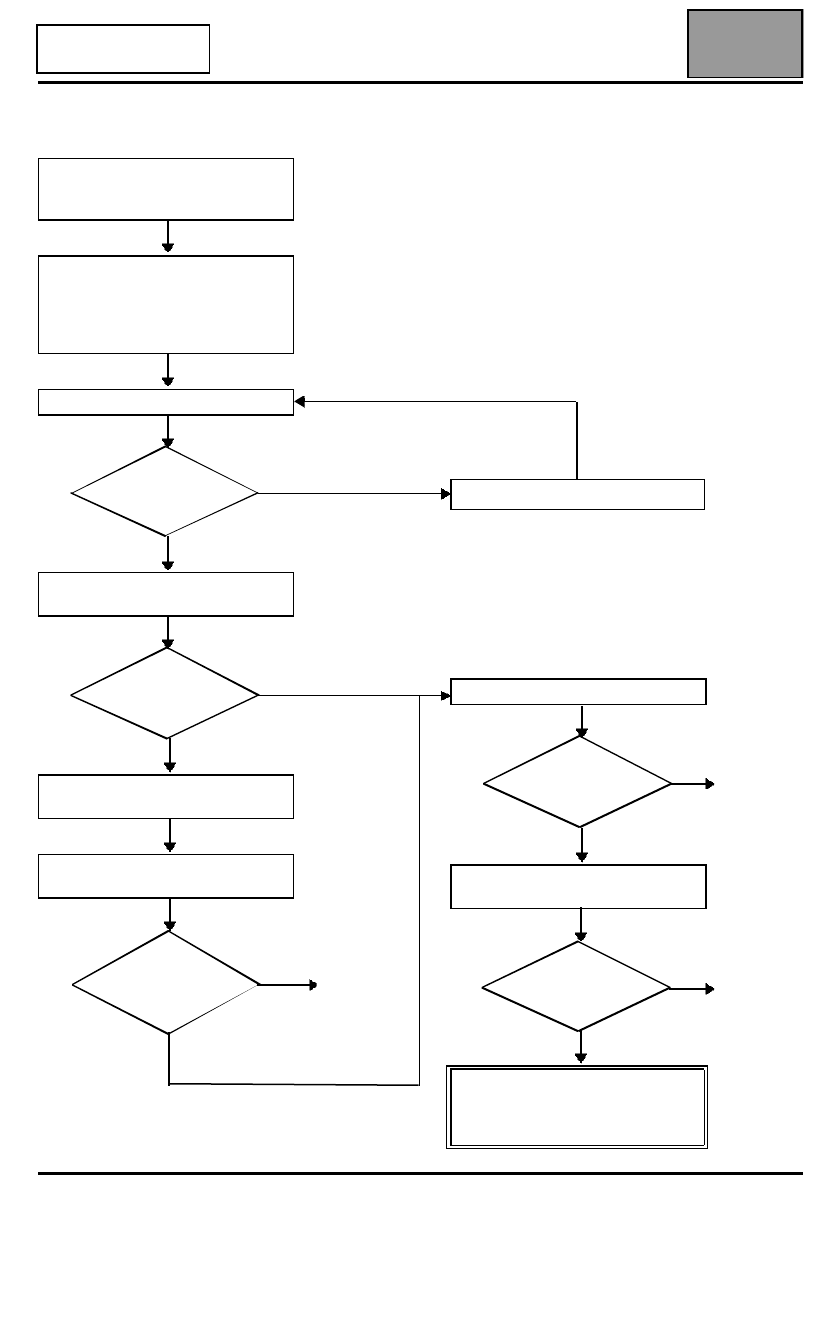

4. ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Проверьте заряженность

аккумуляторной батареи и

исправность предохранителей

Распечатайте бланк карточки

диагностики системы (имеется в

памяти диагностического

прибора CLIP и в Руководстве по

ремонту или Технической ноте)

Подключите прибор CLIP



без

Есть ли режим

диалога с ЭБУ?

да

Считывание кодов

неисправностей

Наличие

неисправностей

нет

да

Обработка присутствующих

неисправностей

Обработка запомненных

неисправностей

Признак

неисправности

сохранился

нет

Неисправ-
ность
устранена

да

См. АПН №1

Выполните контроль соответствия

Признак

неисправности

сохранился

нет

Неисправ-
ность
устранена

Используйте алгоритмы поиска

неисправностей

Признак

неисправности

сохранился

нет

Неисправ-
ность
устранена

Обратитесь в службу технической

поддержки Techline с

предоставлением заполненной

карточки диагностики

TdbJ841.0

Издание 2-е

ЩИТОК ПРИБОРОВ

Диагностика - Вводная часть

83A

83A-4

№ ПРОГРАММЫ: все

№ VDIAG: Все

5. КАРТОЧКА ДИАГНОСТИКИ

Предъявление этой карточки обязательно:

– при обращении за помощью в службу технической поддержки Techline,
– при запросе согласия на замену деталей, когда такая замена может производиться только при

соответствующем разрешении,

– она прилагается к "поднадзорным" деталям в случае поступления требования их возврата

изготовителю. Таким образом, наличие карточки диагностики является условием гарантийного
возмещения и способствует лучшему анализу снятых деталей.

6. УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

При выполнении любых работ необходимо соблюдать правила техники безопасности для предотвращения
материального ущерба или травматизма:

– Убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение

работы ЭБУ, если батарея недостаточно заряжена.

– Пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и

приборами.

7. ПРИНЯТЫЕ СОКРАЩЕНИЯ

Бортовой компьютер:

Дисплей бортового компьютера

ПЗЗ

:

после замка зажигания

ЭССТ

:

Электронная система стабилизации траектории

ПАГ

:

Природный автомобильный газ

СНГ

:

Сжиженный нефтяной газ

ЦКБ

:

Центральный коммуникационный блок:

ЦЭКБС

:

Центральный электронный коммуникационный блок салона

БЗК

:

Блок защиты и коммутации

ИНА

:

Идентификационный номер автомобиля

БСА

:

Блок измерения скорости автомобиля

ВНИМАНИЕ!
При любом нарушении работы какой-либо сложной системы необходимо выполнить ее
полную диагностику с помощью соответствующих приборов. КАРТОЧКА ДИАГНОСТИКИ,
заполняемая в ходе диагностики, позволяет создать и сохранить информационный кадр
выполненной диагностики. Она является основным элементом обмена информацией с
производителем.

ПОЭТОМУ ЗАПОЛНЯТЬ КАРТОЧКУ ДИАГНОСТИКИ НЕОБХОДИМО КАЖДЫЙ РАЗ ПРИ

ПРОВЕДЕНИИ ДИАГНОСТИКИ

TdbJ841.0

Издание 2-е

Перечень поднадзорных деталей: Электронный блок управления

КАРТОЧКА ДИАГНОСТИКИ

Система: Щиток приборов

Страница 1 / 2

●

Идентификационные данные

Дата

2

0

Кем заполнена карточка

ИНА

Двигатель

Диагностический
прибор

CLIP:

Версия обновления

●

Ощущения владельца

1188

Неправильные
показания уровня
топлива

1156

Неправильные
показания температуры
охлаждающей жидкости

1187

Цифровой дисплей:
искажение текстовых
сообщений и/или
изображения

1185

Неправильные
показания скорости
движения

1157

Не загораются
сигнальные лампы

1186

Неправильные
показания частоты
вращения коленчатого
вала двигателя

1190

Неправильные
показания бортового
компьютера

Прочее

Дополнительные сведения

●

Условия, при которых появляются указанные владельцем неисправности

011

При включении
зажигания.

005

Во время движения

004

Периодически

009

Внезапно

010

Постепенное
ухудшение работы

Прочее

Дополнительные сведения

●

Документация, используемая при диагностике

Используемый метод диагностики

Виды руководств по
диагностике:

Руководство по ремонту:     Техническая нота

    Компьютерная

диагностика

№ руководства по диагностике:

Используемая электросхема

№ Технической ноты Схемы
электрооборудования:

Прочая документация

Название и/или обозначение:

FD 10

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию - страницу распечатать или сделать

Считать с помощью диагностического прибора (окно идентификации):

КАРТОЧКА ДИАГНОСТИКИ

Система: Щиток приборов

Страница 2 / 2

●

Идентификационные данные ЭБУ и замененных деталей системы

Складской номер детали 1

Складской номер детали 2

Складской номер детали 3

Складской номер детали 4

Складской номер детали 5

Складской номер ЭБУ

Номер по каталогу поставщика

Номер программы

Версия программного
обеспечения

№ калибровки:

Версия программного
обеспечения диагностики:

●

Неисправности, выявленные с помощью диагностического прибора

№

неисправност

и

Присутствующая

неисправность

Запомненная

неисправность

Наименование неисправности

Описание

●

Условия появления неисправности

№ состояния или

параметра

Наименование параметра

Значение

Единица

измерения

●

Специальные сведения о системе

Описание:

●

Дополнительные сведения

По каким причинам было принято
решение о замене ЭБУ?
Перечислите другие замененные
детали

Какие другие системы неисправны?

Дополнительные сведения:

FD 10

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию - страницу распечатать или сделать
