CAJA DE VELOCIDADES AUTOMÁTICA

Diagnóstico - Ficha de Diagnóstico

23A

23A-3

SIEMENS TA2000

N

°

 Programa: 00

N

°

Vdiag: 04

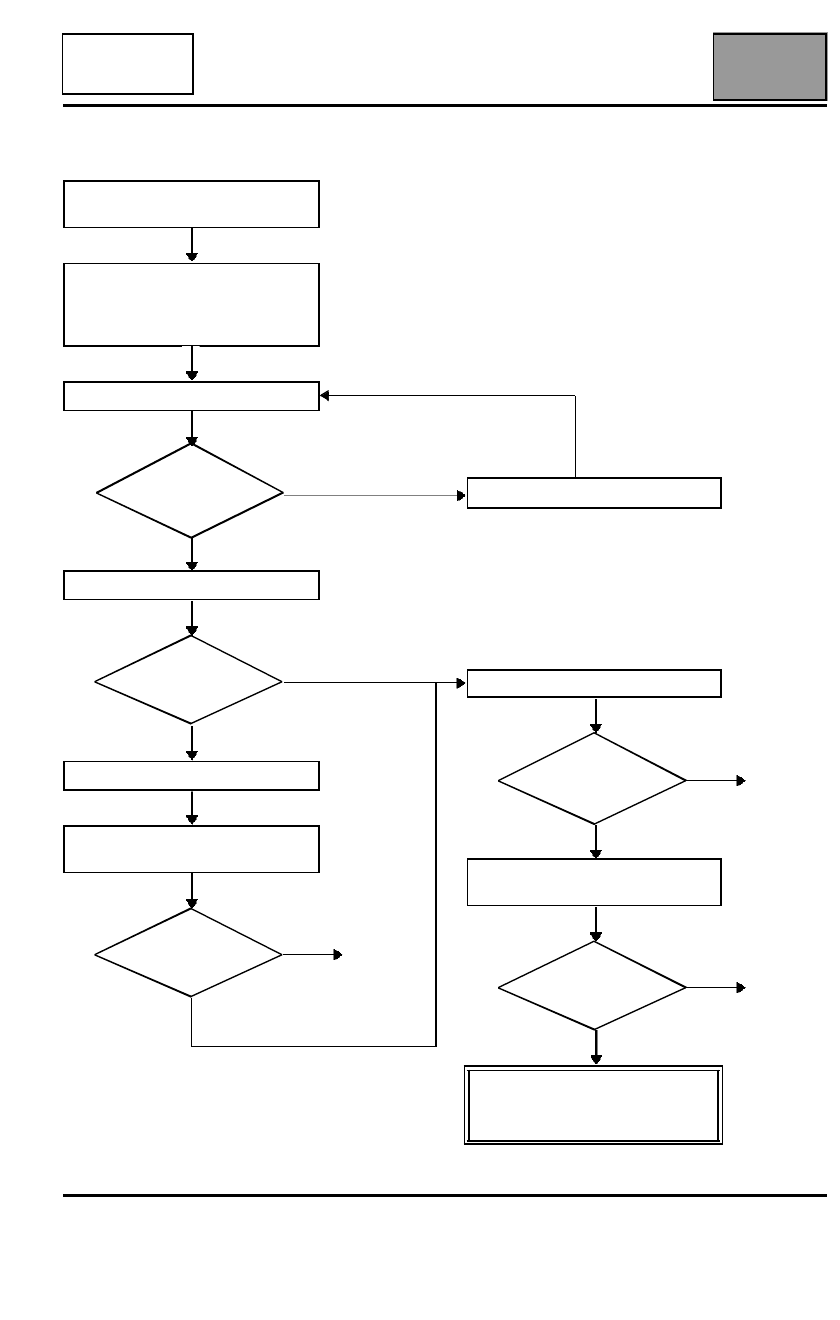

4. SECUENCIA DEL DIAGNÓSTICO

Realizar un prediagnóstico del

sistema

Imprimir la ficha de diagnóstico del

sistema (disponible en CLIP y en el

Manual de Reparación o Nota

Técnica)

Conectar el CLIP

no

¿Diálogo con el

calculador?

sí

Lectura de los fallos

no

Existencia de

fallos

sí

Tratamiento de los fallos presentes

Tratamiento de los fallos

memorizados

no

El síntoma

persiste

Avería

resuelta

sí

Consultar el ALP n

°

 1

Control de conformidad

no

El síntoma

persiste

Avería

resuelta

sí

Utilizar los ALP (Árboles de

localización de averías)

no

El síntoma

persiste

Avería

resuelta

sí

Contactar con el teléfono

técnico y con la Ficha de

diagnóstico rellenada

CAJA DE VELOCIDADES AUTOMÁTICA

Diagnóstico - Ficha de Diagnóstico

23A

23A-4

SIEMENS TA2000

N

°

 Programa: 00

N

°

Vdiag: 04

4. SECUENCIA DEL DIAGNÓSTICO (continuación)

Control de los cableados:

Dificultades de diagnóstico
La desconexión de los conectores y/o la manipulación del cableado puede suprimir, momentáneamente, el origen
de un fallo.
Las medidas eléctricas de tensiones, de resistencia y de aislamientos son generalmente correctas, sobre todo
cuando el fallo no está presente en el momento de realizar el análisis (fallo memorizado).

Control visual
Buscar agresiones, bajo el capot del motor y en el habitáculo.
Realizar un control minucioso de las protecciones, aislantes y del correcto recorrido de los cableados.
Buscar señales de oxidación.

Control táctil
Durante la manipulación de los cableados, emplear el útil de diagnóstico para detectar un cambio de estado de los
fallos, de "memorizado" hacia "presente".
Asegurarse de que los conectores estén correctamente bloqueados.
Ejercer leves presiones en los conectores.
Doblar el cableado.
Si se produce un cambio de estado, tratar de localizar el origen del incidente.

Examen de cada elemento
Desconectar los conectores y controlar el aspecto de los clips y de las lengüetas así como su engastado (ausencia
de engastado en la parte aislante).
Verificar que los clips y las lengüetas estén bien bloqueados en los alvéolos.
Asegurarse de que no haya retraimiento de clips o de lengüetas al realizar la conexión.
Controlar la presión de contacto de los clips utilizando una lengüeta del modelo apropiado.

Control de resistencia
Controlar la continuidad de las líneas completas y después sección por sección.
Buscar un cortocircuito a masa, al + 12 V o con otro cable.

Si se detecta un fallo, realizar la reparación o la sustitución del cableado.

CAJA DE VELOCIDADES AUTOMÁTICA

Diagnóstico - Ficha de Diagnóstico

23A

23A-5

SIEMENS TA2000

N

°

 Programa: 00

N

°

Vdiag: 04

5. FICHA DE DIAGNÓSTICO

Esta ficha se solicita sistemáticamente:

– en caso de peticiones de asistencia técnica al teléfono técnico,
– para las peticiones de autorización, en una sustitución de piezas con autorización obligatoria,
– para adjuntarla a las piezas "bajo vigilancia" cuya devolución se solicita. Condiciona así el reembolso de la

garantía, y contribuye a mejorar el análisis de las piezas extraídas.

6. CONSIGNAS DE SEGURIDAD

Toda operación en un elemento requiere que las reglas de seguridad sean respetadas para evitar daños materiales
o humanos:
– verificar que la batería está bien cargada para evitar cualquier degradación de los calculadores en caso de baja

carga,

– emplear los útiles adecuados,
– no poner las manos en las lámparas de xenón, no intervenir en el sistema COSLAD en funcionamiento, la tensión

es superior o igual a 20.000 V.

¡ATENCIÓN!

ATENCIÓN
Todos los incidentes en un sistema complejo deben ser objeto de un diagnóstico completo con
los útiles adecuados. La FICHA DE DIAGNÓSTICO, que tiene que cumplimentarse a lo largo del
diagnóstico, permite tener y conservar una trama del diagnóstico efectuado. Constituye un
elemento esencial del diálogo con el constructor.

ES POR ELLO OBLIGATORIO CUMPLIMENTAR UNA FICHA DE DIAGNÓSTICO CADA VEZ QUE SE

EFECTÚA UN DIAGNÓSTICO

Lista de las piezas bajo vigilancia: Calculador

FICHA DE DIAGNÓSTICO

Sistema: Dirección asistida

Página 1 / 2

●

Identificación administrativa

Fecha

2

0

Ficha cumplimentada por

VIN

Motor

Útil de diagnóstico

  CLIP

Versión de puesta al día

●

Sensación del cliente

1728

Asistencia inexistente

1730

Variación de la asistencia
nula.

1731

Exceso de asistencia a
velocidad elevada

1729

Encendido del testigo de
dirección asistida

1732

La recuperación no está
activa

Otro

Sus precisiones

●

Condiciones de aparición de la sensación del cliente

005

Circulando

010

Degradación progresiva

004

De forma intermitente

009

Avería repentina

Otro

Sus precisiones

●

Documentación utilizada para el diagnóstico

Método de diagnóstico utilizado

Tipo de manual de
diagnóstico:

Manual de Reparación      Nota Técnica

 Diagnóstico asistido

N

°

 del manual de diagnóstico:

Esquema eléctrico utilizado

N

°

 de la Nota Técnica Esquema eléctrico:

Otras documentaciones

Título y / o referencia:

FD 05

Ficha de Diagnóstico
