71A

-

31

GUARNECIDO INTERIOR DE CARROCERÍA

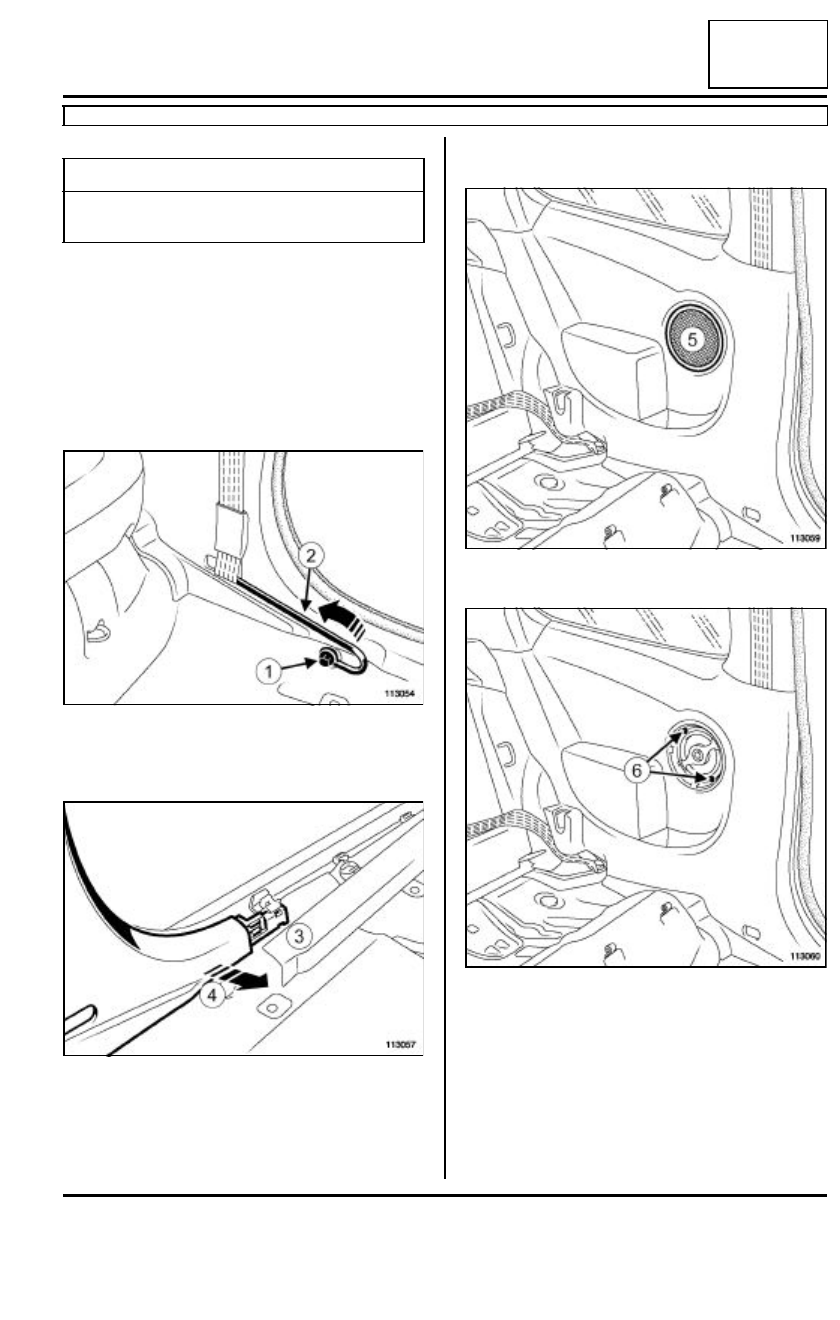

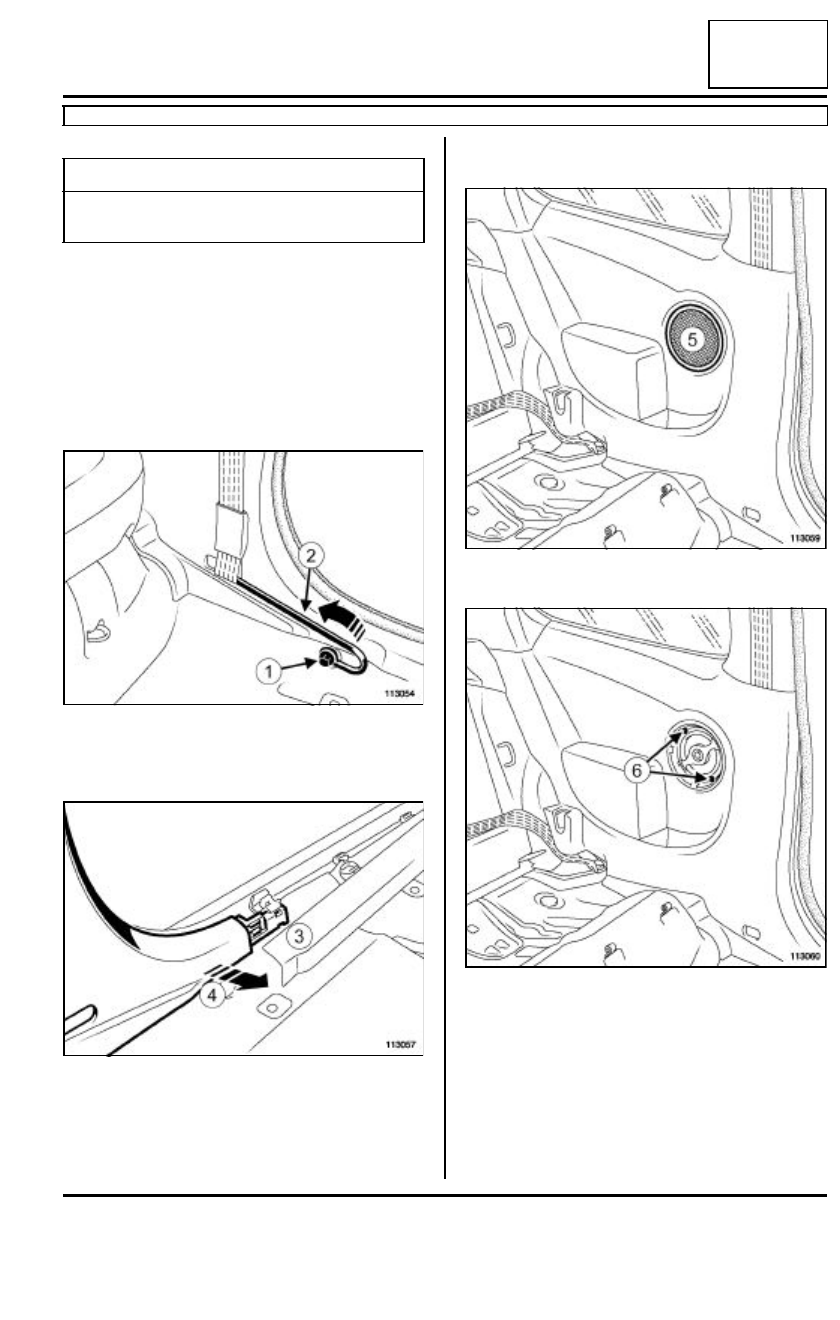

Guarnecido de panel trasero: Extracción - Reposición

C85

71A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer la banqueta trasera completa (consultar
76A, Armaduras y deslizaderas de los asientos tra-
seros, Banqueta trasera completa: Extracción - Re-
posición,  página 76A-1).

Quitar el tornillo (1) de fijación del soporte.

Extraer el soporte de fijación del cinturón (2).

Soltar:

- el guarnecido del peldaño delantero (3) en la parte

trasera,

- el guarnecido del panel de la aleta trasera en (4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer la rejilla del altavoz (5).

Quitar los tornillos (6).

Extraer el altavoz.

Pares de apriete

m

tornillo de fijación del
sopor te del cinturón

21 N.m

113054

113057

113059

113060

71A

-

32

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido de panel trasero: Extracción - Reposición

C85

71A

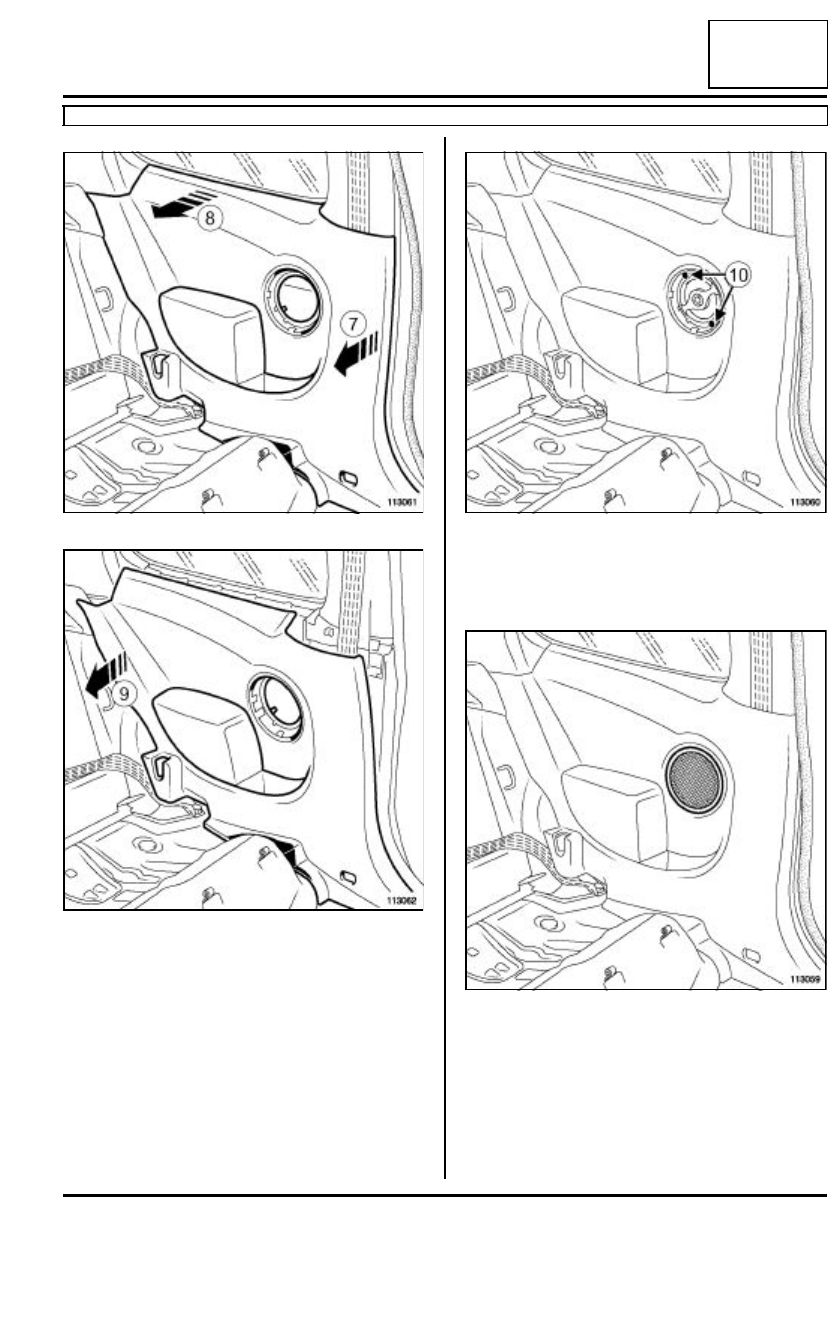

Soltar el guarnecido del panel de aleta trasera en
(7), (8) y (9).

Extraer el guarnecido.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Enganchar el guarnecido del panel de la aleta trase-
ra en su sitio.

Colocar:

- el altavoz.

- los tornillos (10).

Enganchar la rejilla del altavoz.

II - ETAPA FINAL

Enganchar el guarnecido del peldaño delantero.

Colocar la barra de fijación del cinturón,

Apretar al par el tornillo de fijación del soporte del
cinturón  (21 N.m).

113061

113062

113060

113059

71A

-

33

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido lateral de la bandeja trasera: Extracción - Reposición

71A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido del panel de la aleta trasera
(consultar 71A,  Guarnecido interior de carrocería,
Guarnecido de panel trasero: Extracción - Reposi-
ción,  página 71A-31).

Soltar el guarnecido superior del peldaño trasero
(consultar 71A,  Guarnecido interior de carrocería,
Guarnecido superior de peldaño trasero: Extracción
- Reposición,  página 71A-25).

Extraer el guarnecido de custodia (consultar 71A,
Guarnecido interior de carrocería, Guarnecido de
custodia: Extracción - Reposición,  página 71A-28).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

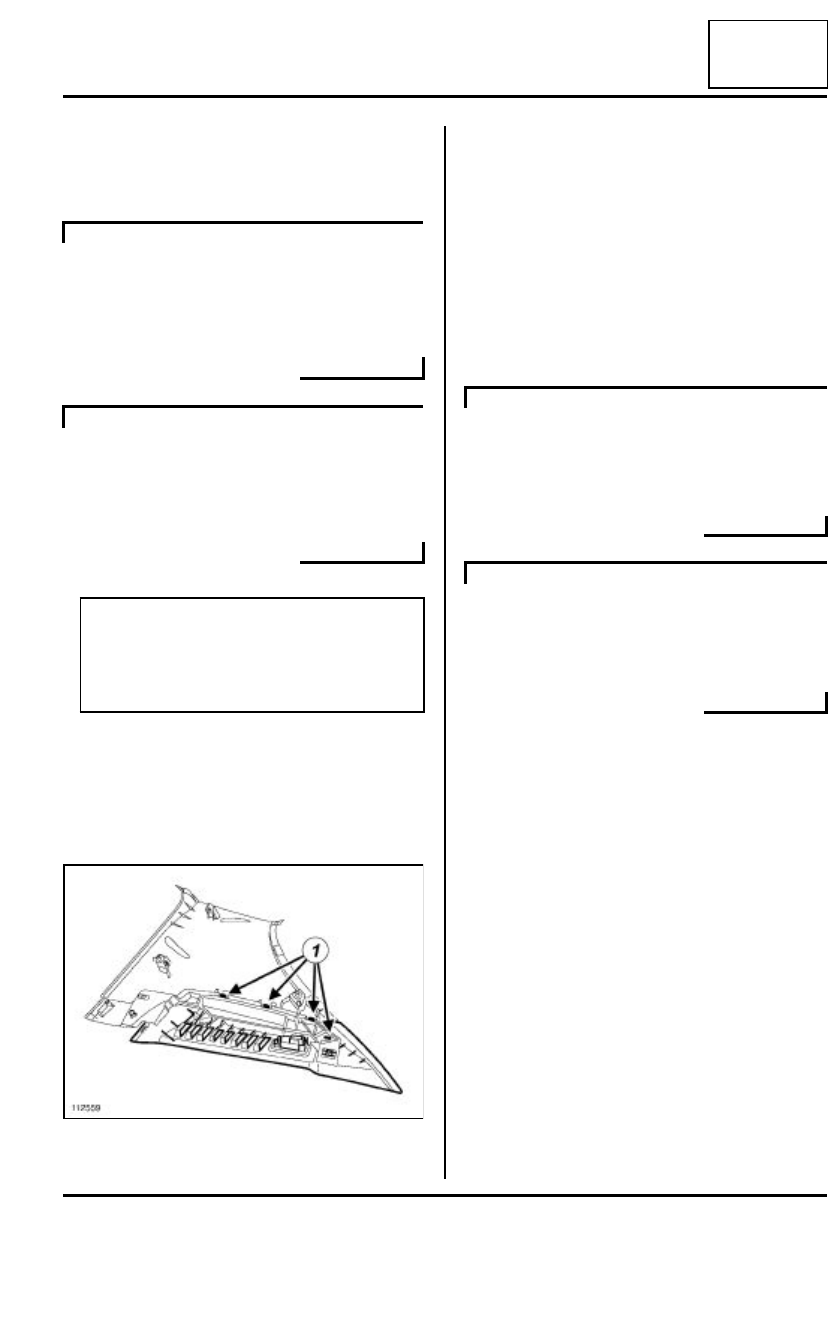

Soltar (1) utilizando un destornillador plano el guar-
necido de la bandeja trasera.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar el guarnecido de la bandeja trasera en el
guarnecido de custodia.

II - ETAPA FINAL

Colocar el guarnecido de custodia (consultar 71A,
Guarnecido interior de carrocería,  Guarnecido de
custodia: Extracción - Reposición,  página 71A-28).

Enganchar el guarnecido del panel de la aleta trase-
ra (consultar 71A, Guarnecido interior de carrocería,
Guarnecido de panel trasero: Extracción - Reposi-
ción,  página 71A-31).

Colocar el guarnecido superior del peldaño trasero
(consultar 71A, Guarnecido interior de carrocería,
Guarnecido superior de peldaño trasero: Extracción
- Reposición,  página 71A-25).

C85

B85

Nota:

El guarnecido lateral de la bandeja trasera no
está clipsado en el guarnecido de custodia, por lo
que hay que extraer el guarnecido de custodia
antes que el guarnecido de la bandeja trasera.

112559

C85

B85

71A

-

34

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del faldón trasero: Extracción - Reposición

71A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

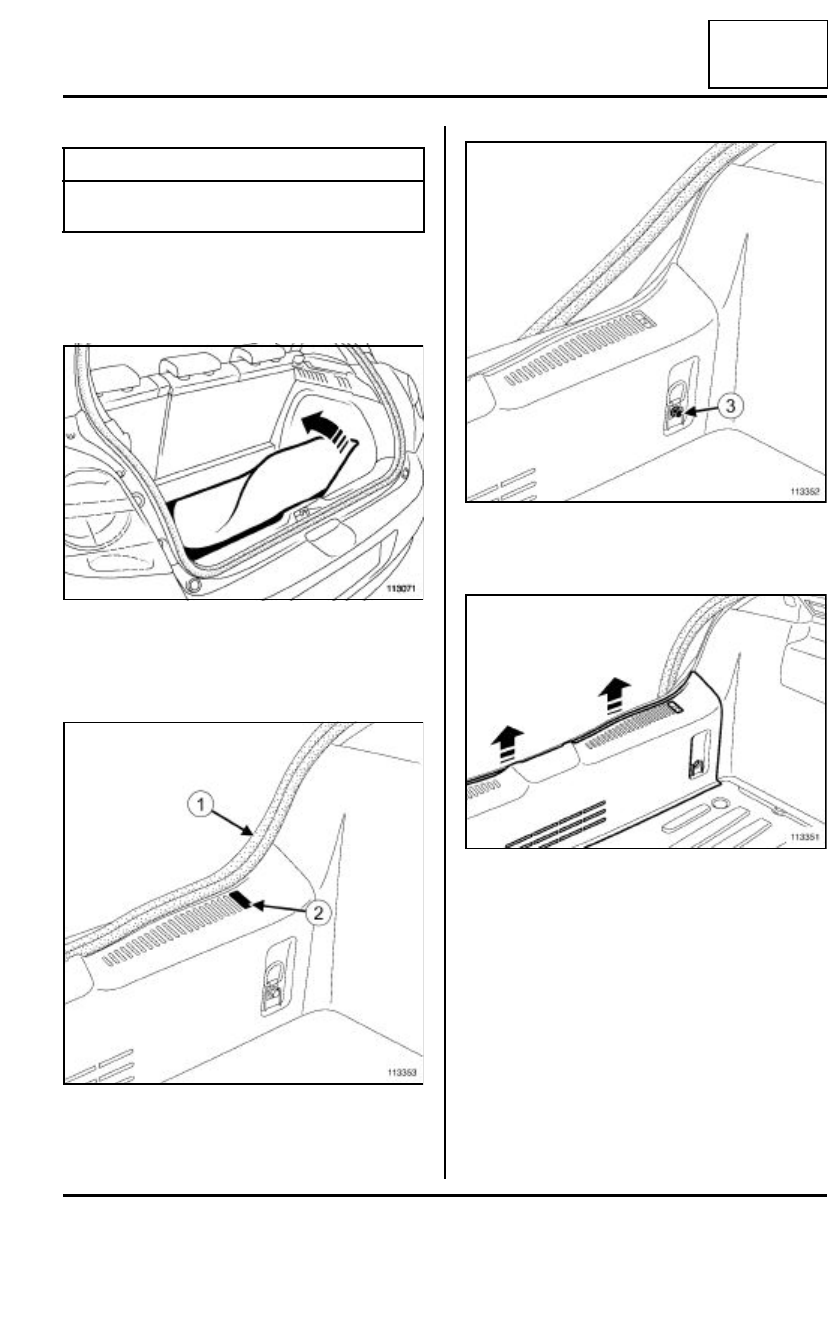

Extraer la moqueta del maletero.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- parcialmente la junta (1),

- las grapas (2) utilizando un destornillador plano.

Quitar los tornillos (3) de fijación de la anilla de re-
molcado.

Extraer el guarnecido del faldón trasero.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el guarnecido del faldón trasero,

- los anillos de enganche.

Apretar al par los tornillos de fijación de la anilla
de remolcado (21 N.m).

Pares de apriete

m

tornillos de fijación de la
anilla de remolcado

21 N.m

113071

113353

113352

113351
