71A

-

19

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido superior de pie medio: Extracción - Reposición

C85

71A

EXTRACCIÓN

ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer:

- la banqueta trasera completa (consultar 76A, Ar-

maduras y deslizaderas de los asientos traseros,
Banqueta trasera completa: Extracción - Reposi-
ción,  página 76A-1),

- el guarnecido del panel de la aleta trasera (consul-

tar 71A, Guarnecido interior de carrocería, Guarne-
cido de panel trasero: Extracción - Reposición,
página 71A-31).

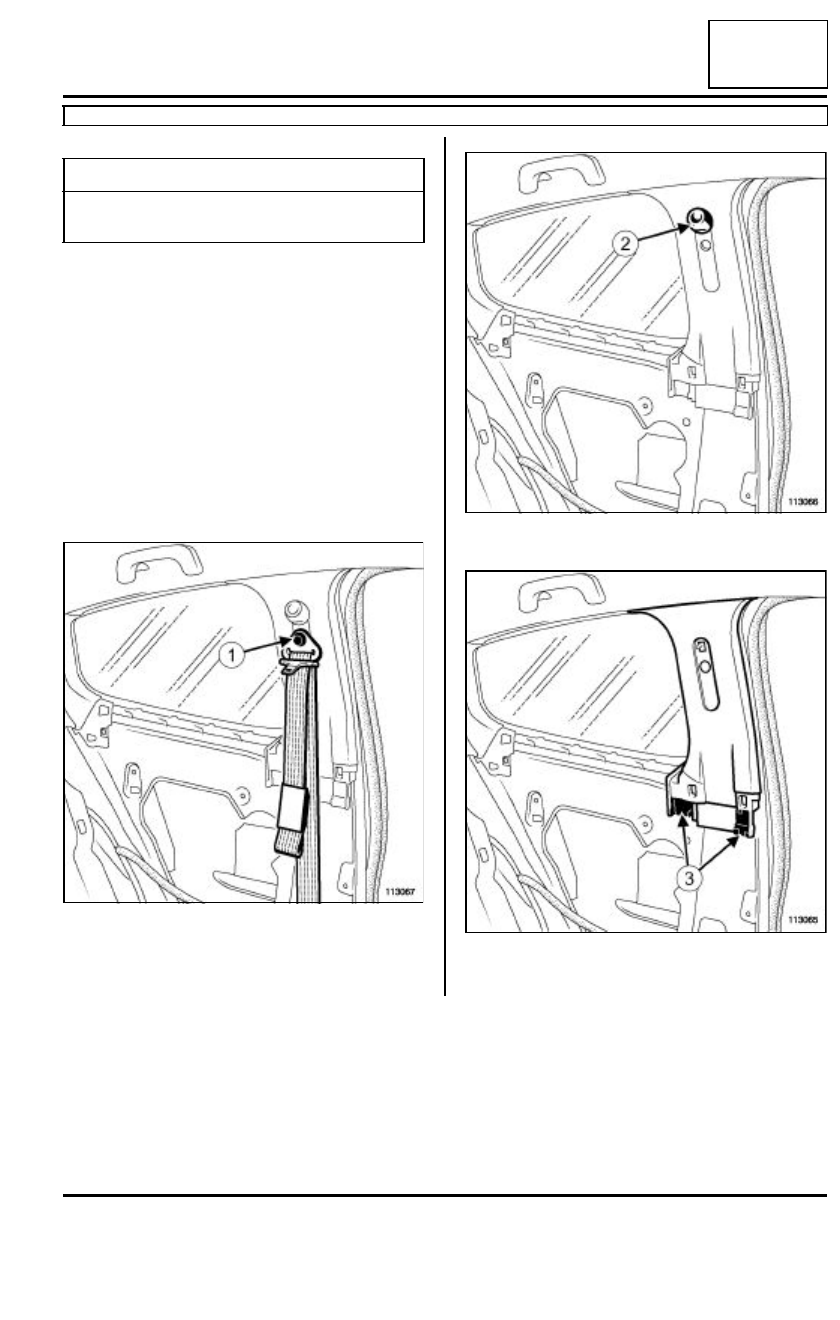

Extraer:

- el tornillo (1),

- el cinturón.

Soltar el mando de reglaje en altura (2).

Extraer las tapas (3).

Pares de apriete

m

tornillo de fijación del
cinturón

21 N.m

113067

113066

113065

71A

-

20

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido superior de pie medio: Extracción - Reposición

C85

71A

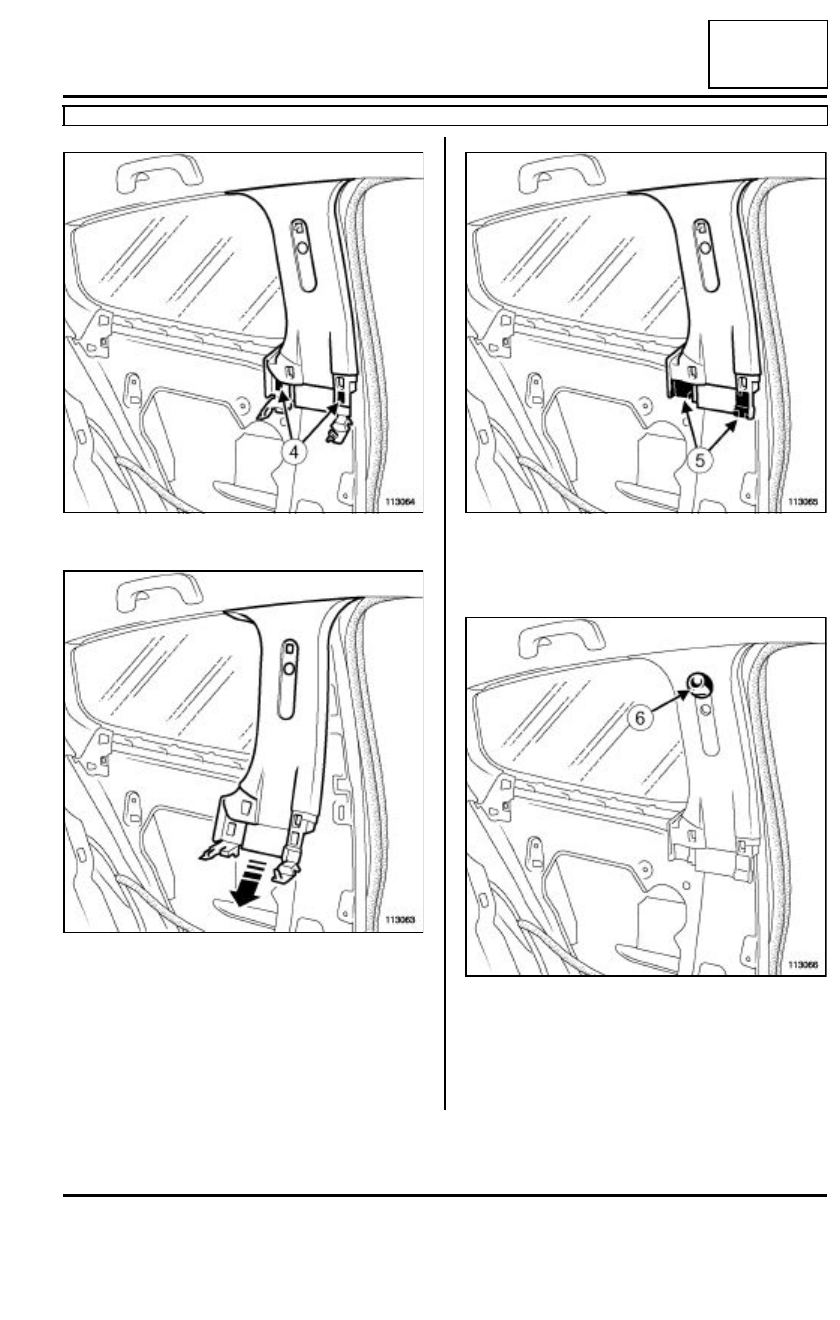

Soltar el guarnecido en (4).

Extraer el guarnecido superior del pie medio.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el guarnecido superior del pie medio.

Enganchar las tapas (5).

II - ETAPA FINAL

Enganchar el mando de reglaje en altura (6).

113064

113063

113065

113066

71A

-

21

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido superior de pie medio: Extracción - Reposición

C85

71A

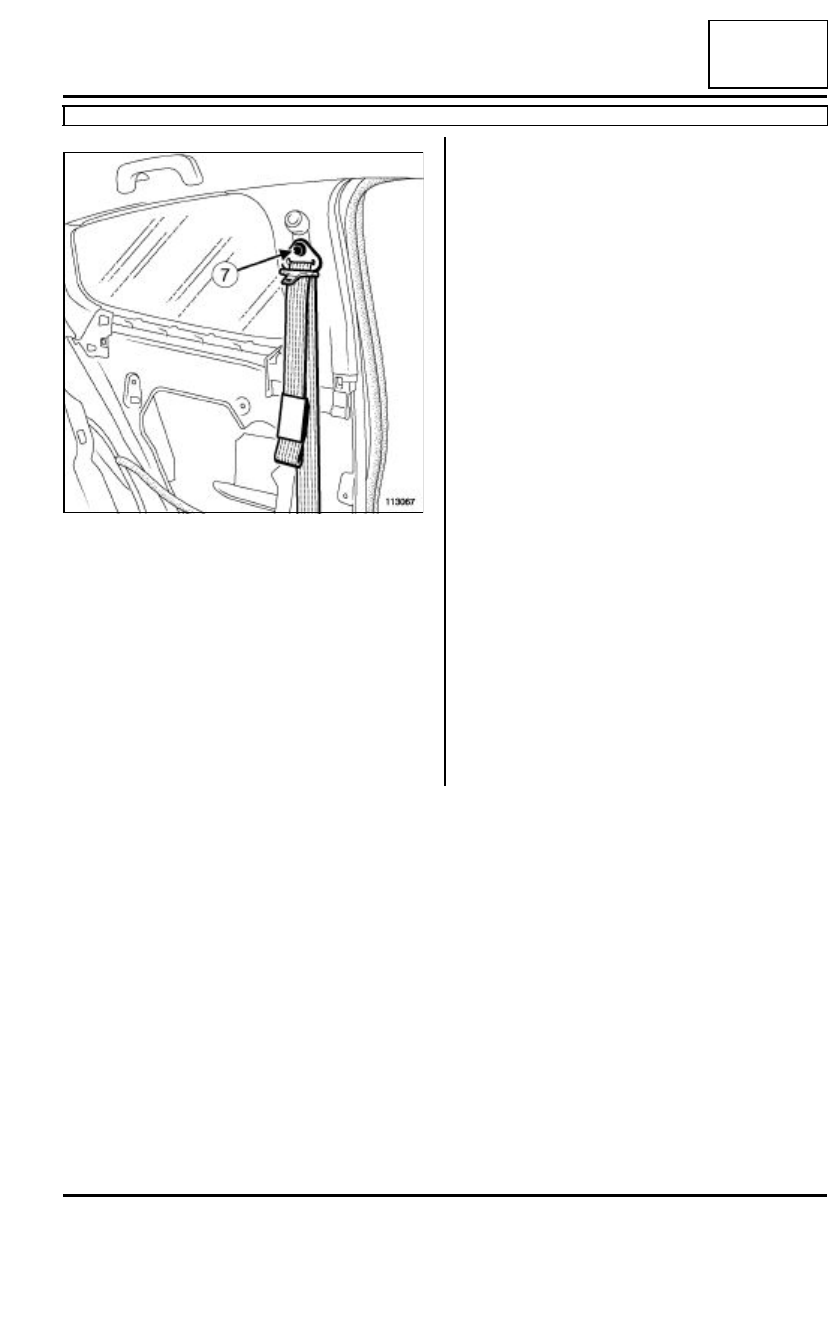

Colocar el cinturón.

Apretar al par el tornillo de fijación del cinturón
(21 N.m), (7).

Colocar:

- el guarnecido del panel de la aleta trasera (consul-

tar 71A, Guarnecido interior de carrocería, Guarne-
cido de panel trasero: Extracción - Reposición,
página 71A-31),

- la banqueta trasera completa (consultar 76A, Ar-

maduras y deslizaderas de los asientos traseros,
Banqueta trasera completa: Extracción - Reposi-
ción,  página 76A-1).

113067

71A

-

22

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido de pie medio: Extracción - Reposición

B85

71A

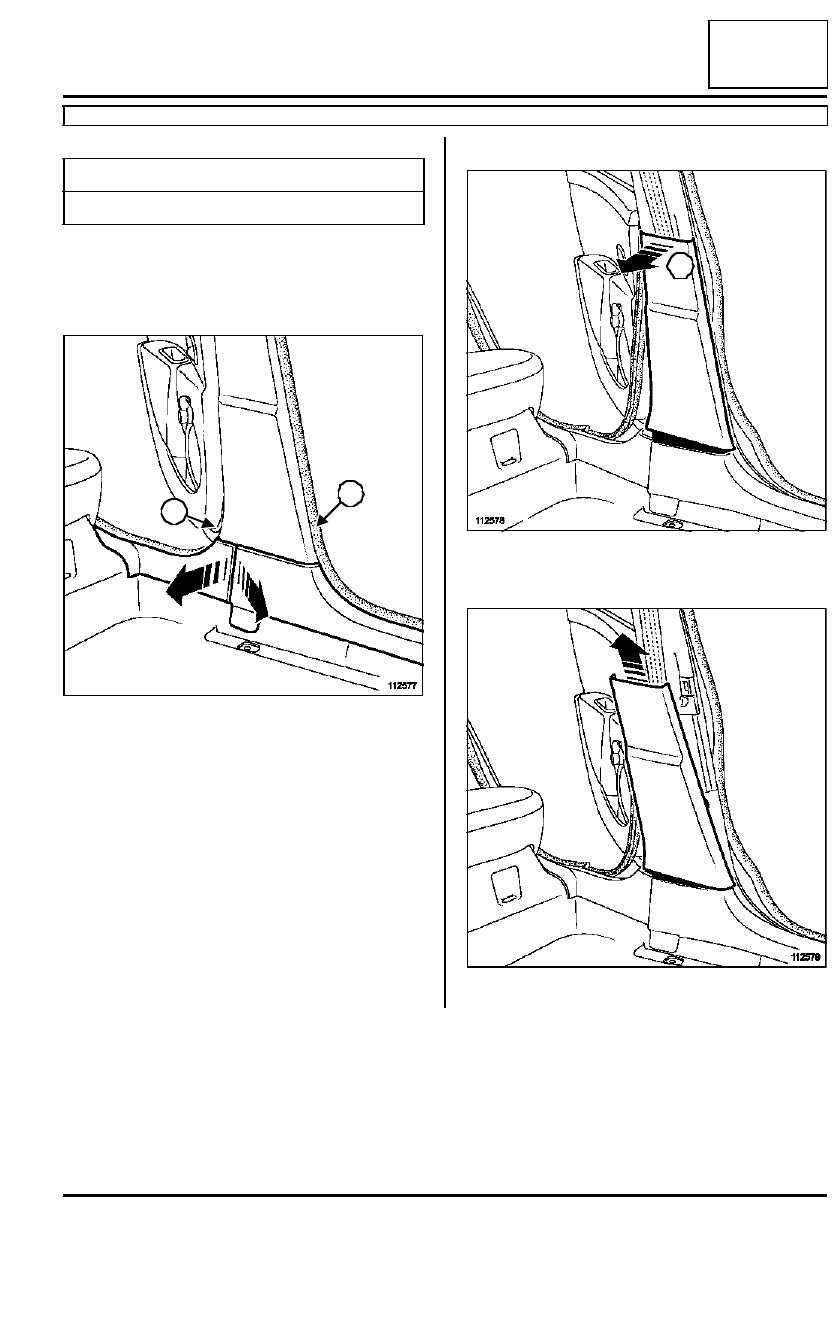

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Avanzar los asientos delanteros al máximo.

Extraer parcialmente las juntas del marco (1).

Soltar parcialmente los guarnecidos del peldaño de-
lantero y trasero.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Desencajar el guarnecido inferior del pie medio en
(2).

Extraer el guarnecido inferior del pie medio.

Pares de apriete

m

tornillo del cinturón

21 N.m

112577

1

1

112578

112579

2
