Renault Clio. Manual - parte 483

71A

-

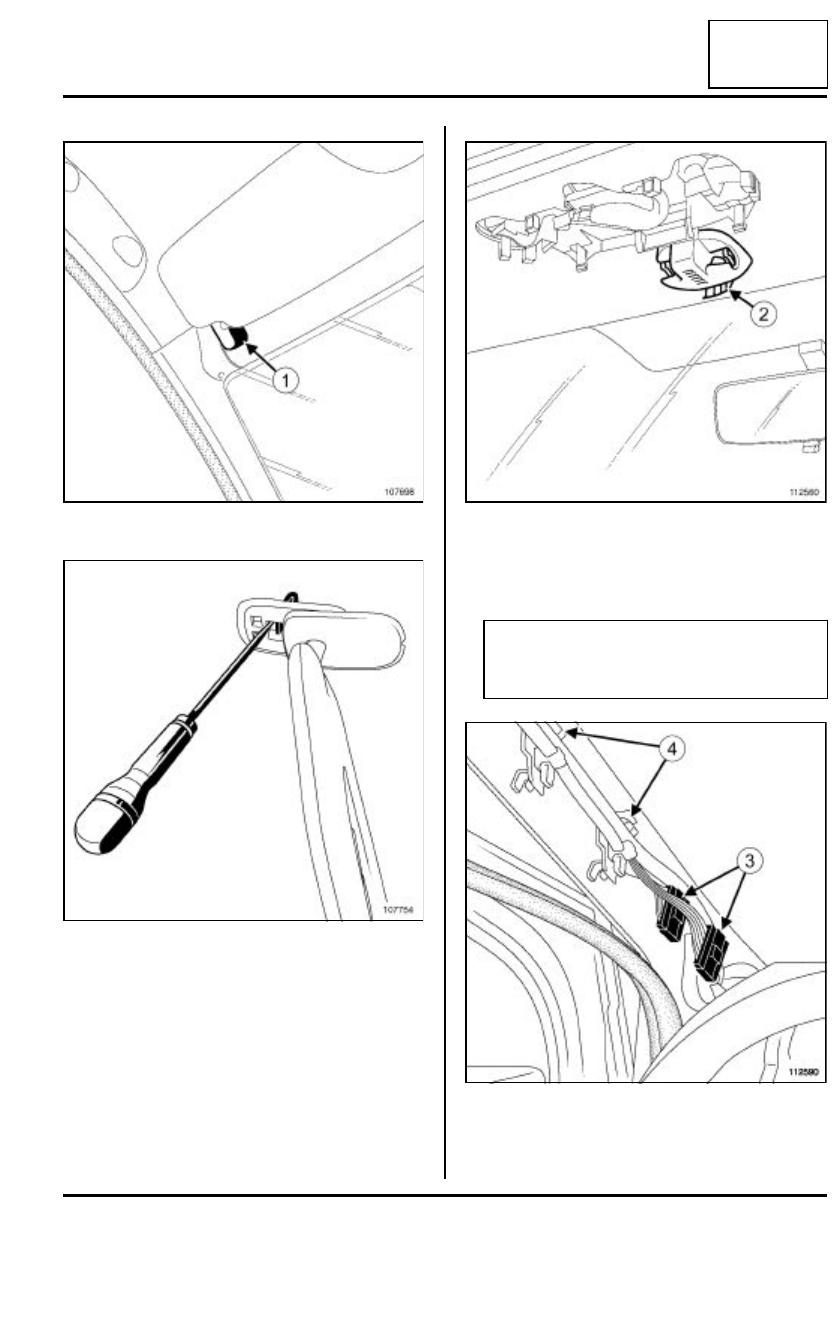

7

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del techo: Extracción - Reposición

71A

Soltar la tapa (1).

Soltar la grapa de fijación del quitasol.

Extraer el quitasol.

Soltar la tapa (2) del soporte central del quitasol.

Extraer el soporte mediante el útil (Car. 1597).

Desconectar los conectores (3) (según el nivel de
equipamiento).

Extraer el cableado de las grapas (4).

107698

107754

112560

Nota:

Para extraer el guarnecido del techo, desguarne-
cer solamente un lado del vehículo.

112590

71A

-

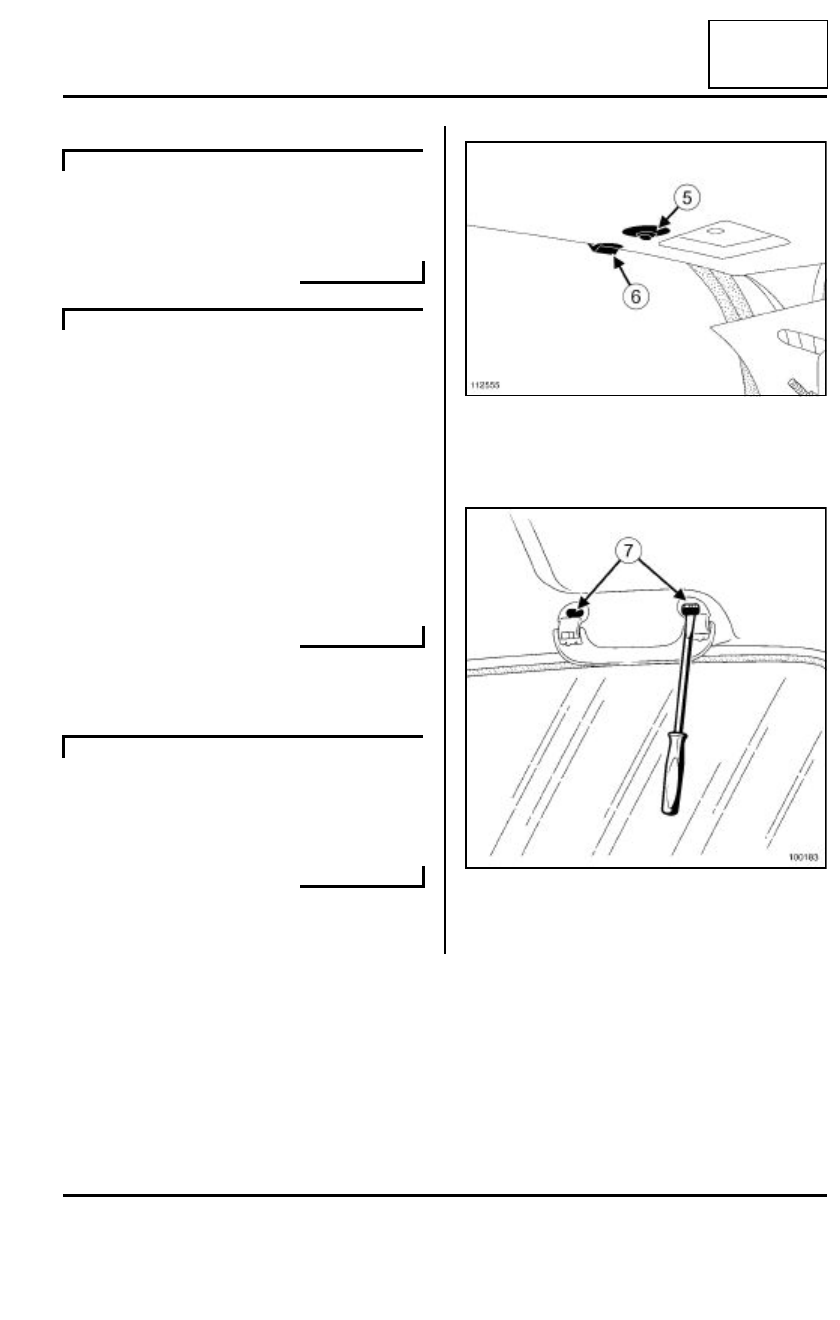

8

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del techo: Extracción - Reposición

71A

Extraer el guarnecido del pie medio (consultar 71A,
Guarnecido interior de carrocería, Guarnecido de
pie medio: Extracción - Reposición,  página 71A-22).

Extraer:

- el guarnecido del panel de la aleta trasera (consul-

tar 71A, Guarnecido interior de carrocería, Guarne-
cido de panel trasero: Extracción - Reposición,
página 71A-31),

- el guarnecido superior del pie medio (consultar

71A, Guarnecido interior de carrocería, Guarnecido
superior de pie medio: Extracción - Reposición,  pá-
gina 71A-19),

- el guarnecido de la viga trasera (consultar 71A,

Guarnecido interior de carrocería, Guarnecido de
viga trasera: Extracción - Reposición,  página 71A-
18).

Soltar el guarnecido de custodia (consultar 71A,
Guarnecido interior de carrocería, Guarnecido de
custodia: Extracción - Reposición,  página 71A-28).

Extraer el guarnecido superior del pie trasero (con-
sultar 71A, Guarnecido interior de carrocería, Guar-
necido superior del pie trasero: Extracción -
Reposición,  página 71A-27).

Extraer:

- la grapa imantada (5),

- las grapas (6).

Soltar los peones de fijación (7) mediante el útil (Car.
1597).

Extraer las asas de sujeción.

B85

C85

C85

112555

100183

71A

-

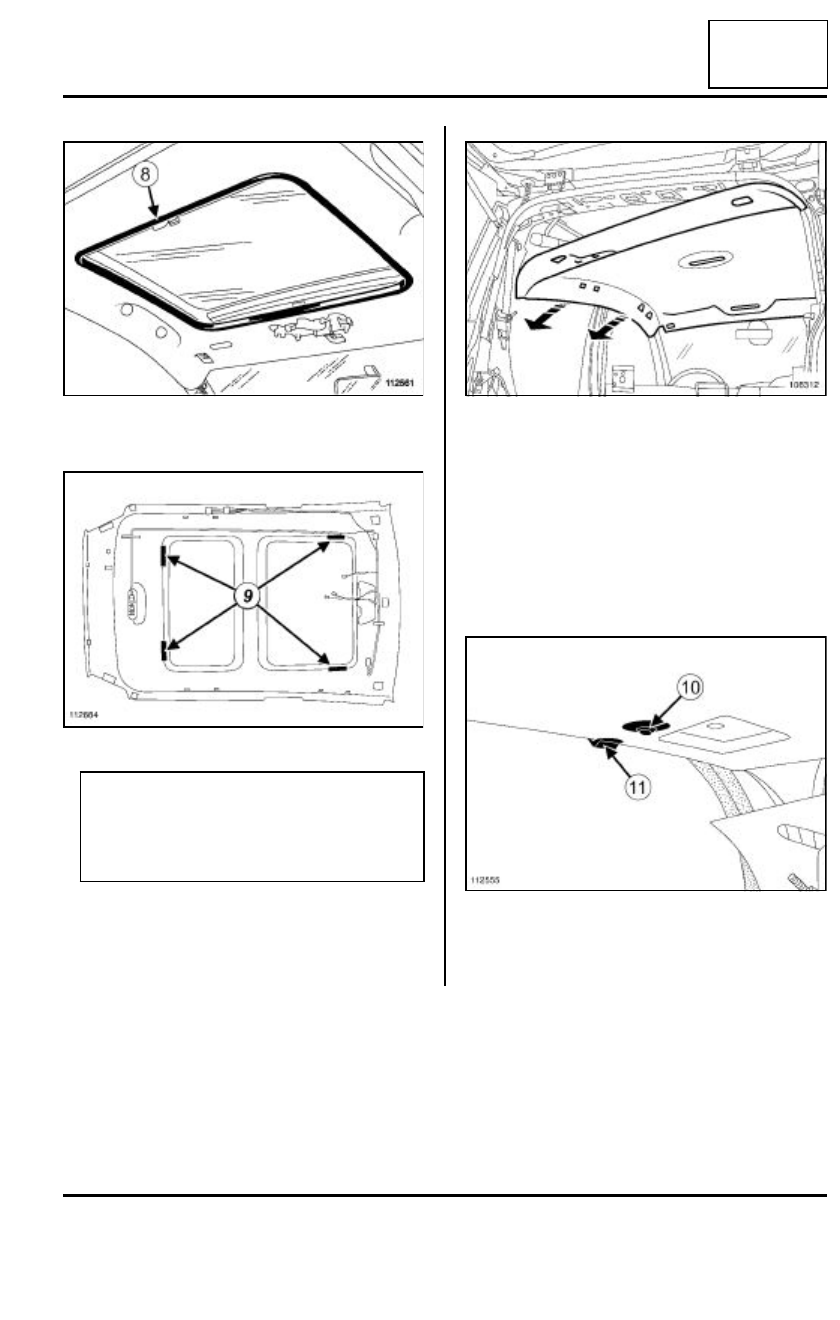

9

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del techo: Extracción - Reposición

71A

Extraer con precaución las juntas (8) del techo solar
(si el vehículo está equipado).

Extraer el guarnecido por la parte trasera del vehícu-
lo.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar en su sitio el guarnecido del techo.

Enganchar las asas de sujeción.

Colocar:

- la grapa imantada (10),

- las grapas (11).

112561

112884

ATENCIÓN

El guarnecido del techo versión techo solar se
sujeta mediante cintas de velcro (9), tomar pre-
cauciones para no deteriorarlas durante la
extracción.

108312

112555

71A

-

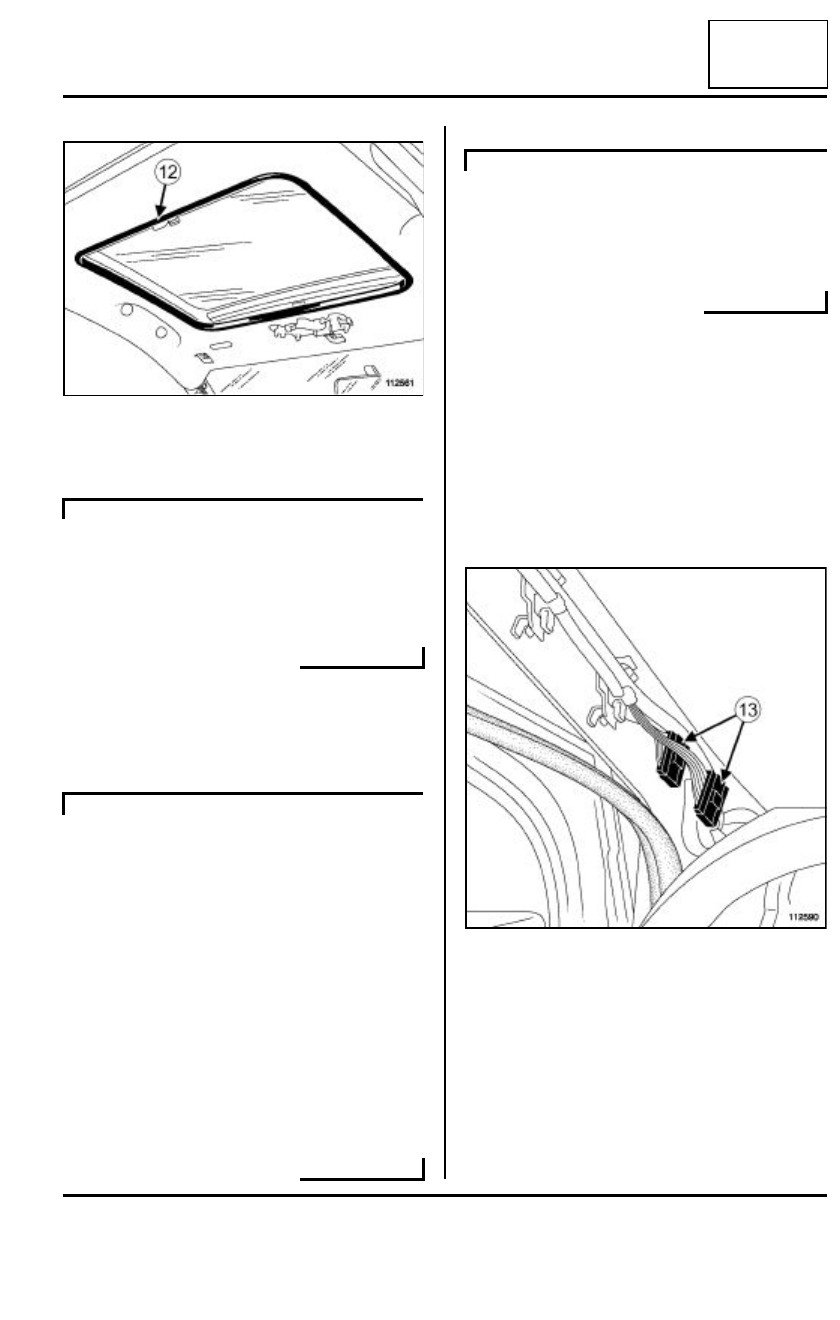

10

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del techo: Extracción - Reposición

71A

Colocar con precaución la junta (1 2) de techo
abriente (si el vehículo está equipado).

Colocar el guarnecido superior del pie trasero (con-
sultar 71A, Guarnecido interior de carrocería, Guar-
necido superior del pie trasero: Extracción -
Reposición,  página 71A-27).

Enganchar el guarnecido de custodia (consultar
71A, Guarnecido interior de carrocería, Guarnecido
de custodia: Extracción - Reposición,  página 71A-
28).

Colocar:

- el guarnecido superior del pie medio (consultar

71A, Guarnecido interior de carrocería, Guarnecido
superior de pie medio: Extracción - Reposición,  pá-
gina 71A-19),

- el guarnecido del panel de la aleta trasera (consul-

tar 71A, Guarnecido interior de carrocería, Guarne-
cido de panel trasero: Extracción - Reposición,
página 71A-31),

- el guarnecido de la viga trasera (consultar 71A,

Guarnecido interior de carrocería, Guarnecido de
viga trasera: Extracción - Reposición,  página 71A-
18).

Colocar el guarnecido del pie medio (consultar  71A,
Guarnecido interior de carrocería ,  Guarnecido de
pie medio: Extracción - Reposición ,  página 71A-
22).

Conectar los conectores del retrovisor interior.

Enganchar las coquillas del retrovisor interior (si el
vehículo está equipado).

Colocar:

- el soporte central del quitasol,

- los quitasoles,

- el mando de apertura del techo solar (si el vehículo

está equipado).

Conectar los conectores (13).

Colocar los guarnecidos del montante de parabrisas
(consultar 71A, Guarnecido interior de carrocería,
Guarnecido del montante del parabrisas: Extracción
- Reposición,  página 71A-16).

II - ETAPA FINAL

Conectar la batería (consultar MR 392 Electrici-
dad, 80A, Batería, Batería: Extracción-Reposi-
ción).

112561

C85

C85

B85

112590
