56A

-

1

ACCESORIOS EXTERIORES

Rejilla de alero: Extracción - Reposición

56A

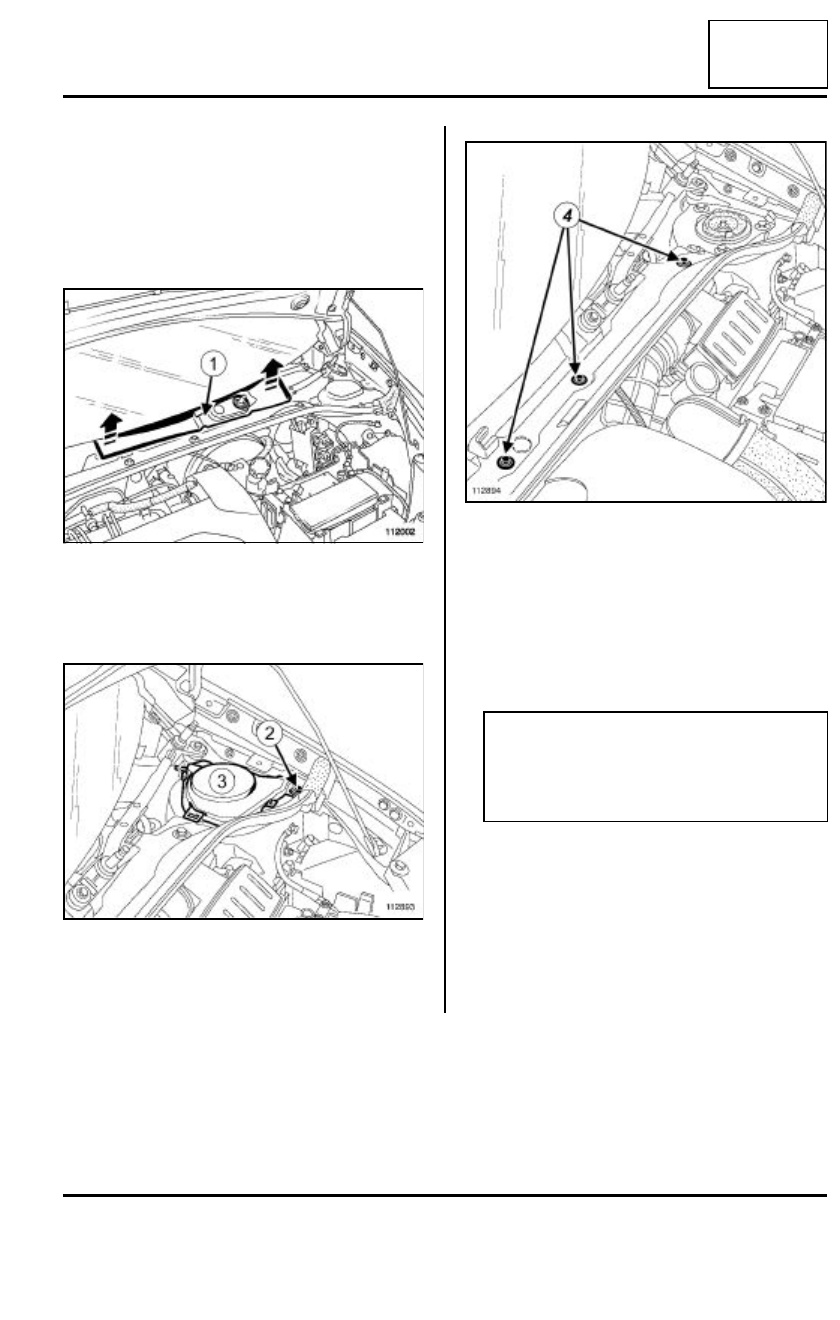

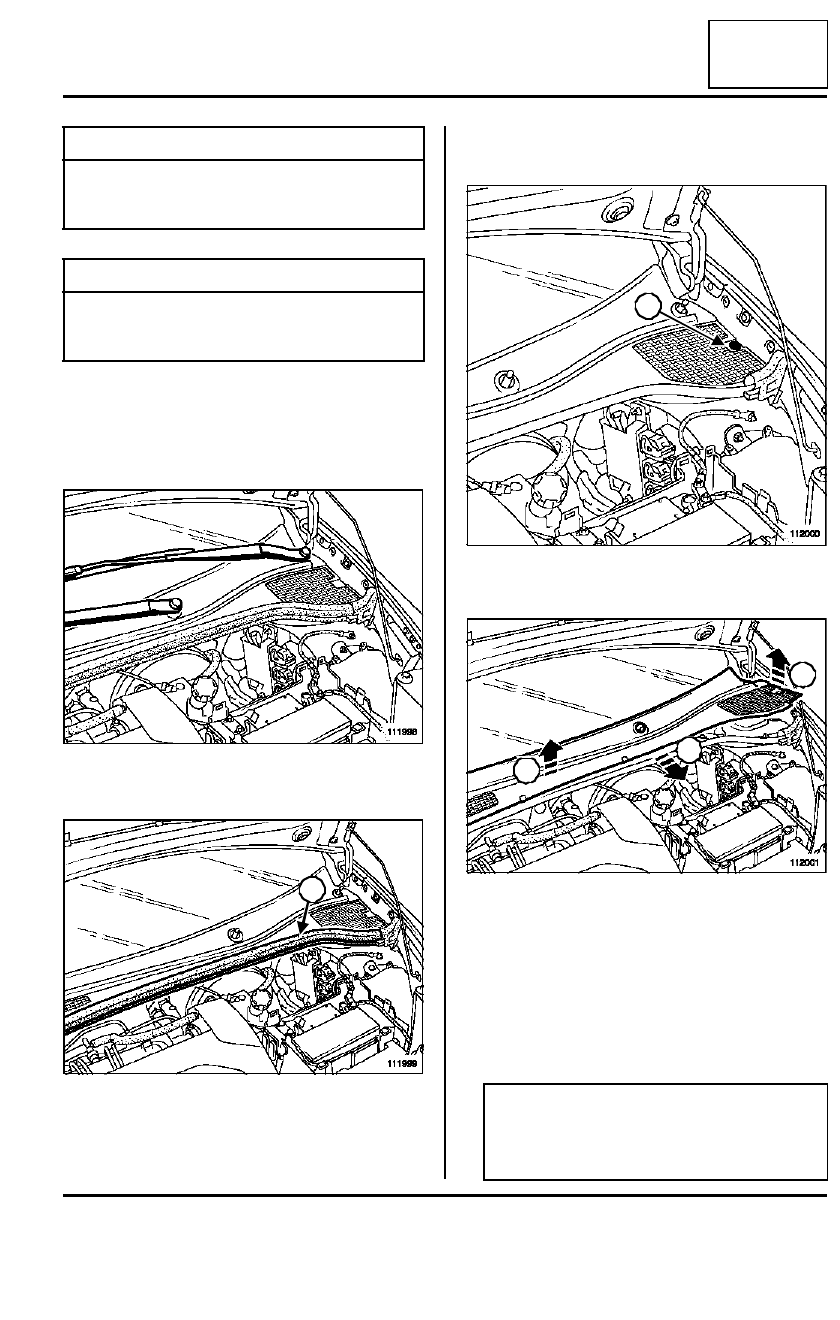

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer los brazos del limpiaparabrisas mediante el
útil (Ele. 1294-01).

Extraer la junta (1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer las grapas (2).

extraer la rejilla de alero (3) y(4).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Utillaje especializado indispensable

Ele. 1294-01

Útil para extraer los
brazos del limpiapara-
brisas

Pares de apriete

m

tuercas de fijación de
los brazos del limpiapa-
rabrisas

21 N.m

111998

111999

1

112000

112001

Nota:

Verificar el estado de limpieza del parabrisas y
de la rejilla de alero antes de realizar el montaje
de esta pieza.

2

3

3

4

56A

-

2

ACCESORIOS EXTERIORES

Rejilla de alero: Extracción - Reposición

56A

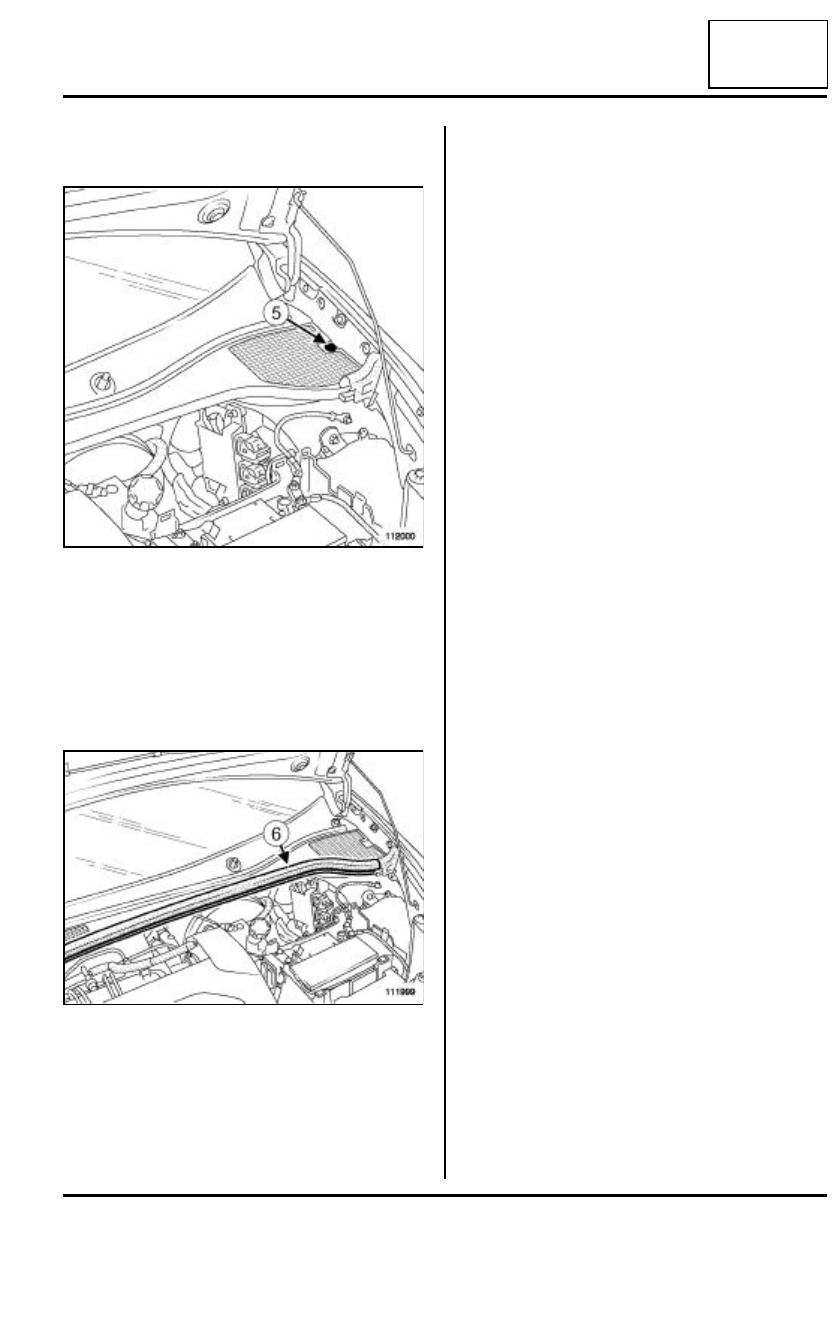

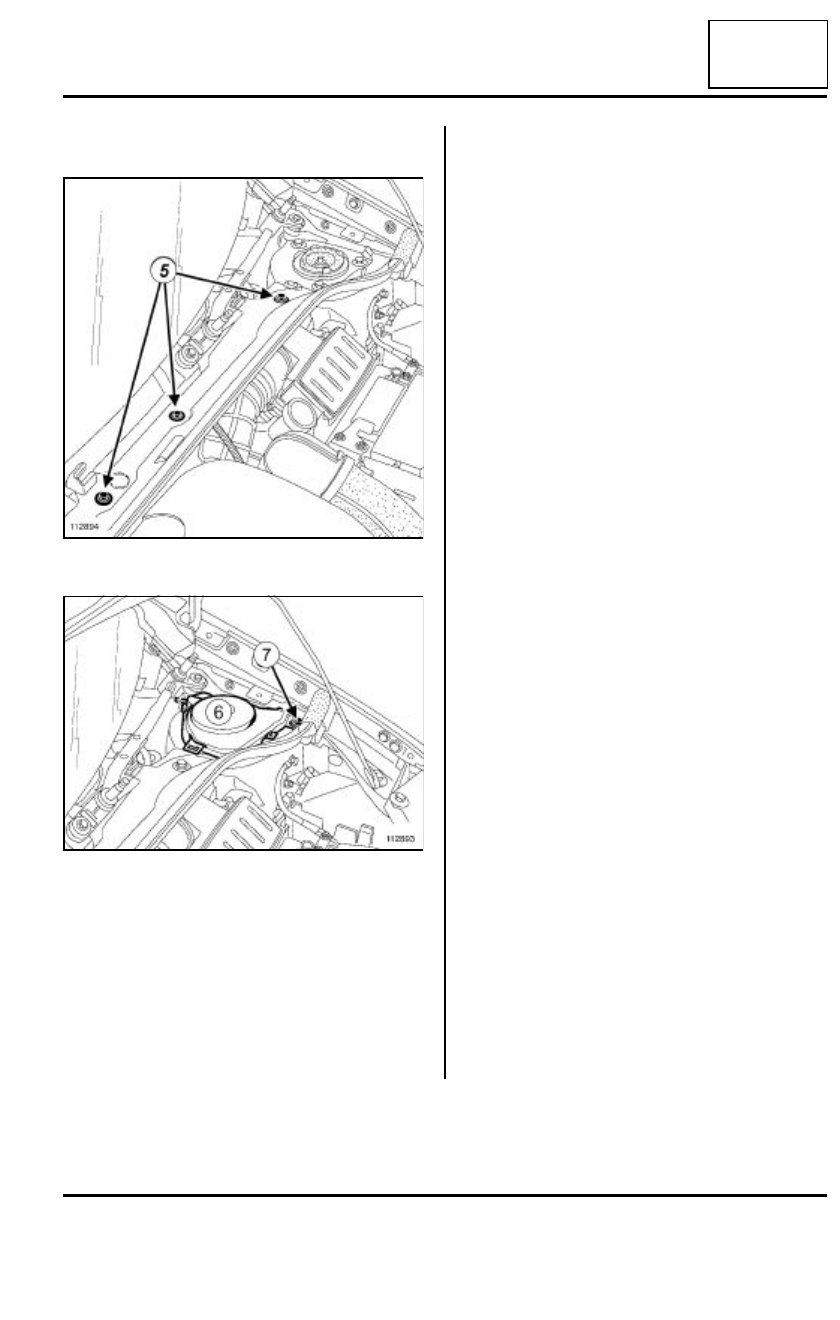

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la rejilla de alero,

- las grapas (5).

III - ETAPA FINAL

Colocar:

- la junta (6),

- los brazos del limpiaparabrisas.

Apretar al par las tuercas de fijación de los brazos
del limpiaparabrisas (21 N.m).

112000

111999

56A

-

3

ACCESORIOS EXTERIORES

Boca bajo la rejilla de alero: Extracción - Reposición

56A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la rejilla de alero (consultar 56A, Accesorios
exteriores, Rejilla de alero: Extracción - Reposición,
página 56A-1).

Extraer el guarnecido bajo la rejilla de alero (1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos (2),

- los obturadores (3).

Quitar los tornillos (4).

Extraer la boca bajo la rejilla de alero.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

112002

112893

112894

ATENCIÓN

Sustituir imperativamente las bandas de espuma
que garantizan la estanquidad de la boca bajo la
rejilla de alero, las bandas de espuma están dis-
ponibles en el Almacén de Piezas de Recambio.

56A

-

4

ACCESORIOS EXTERIORES

Boca bajo la rejilla de alero: Extracción - Reposición

56A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar los tornillos (5).

Colocar:

- los obturadores (6),

- los tornillos (7).

III - ETAPA FINAL

Enganchar el guarnecido bajo la rejilla de alero.

Colocar la rejilla de alero (consultar 56A, Accesorios
exteriores, Rejilla de alero: Extracción - Reposición,
página 56A-1).

112894

112893
