55A

-

4

PROTECCIONES EXTERIORES

Paragolpes delantero: Desvestido - Vestido

55A

DESVESTIDO

I - ETAPA DE PREPARACIÓN PARA EL
DESVESTIDO

Extraer el paragolpes delantero (consultar 55A, Pro-
tecciones exteriores, paragolpes delantero: Ex-
tracción - Reposición).  .

II - ETAPA DE DESVESTIDO DE LA PIEZA
ESTUDIADA

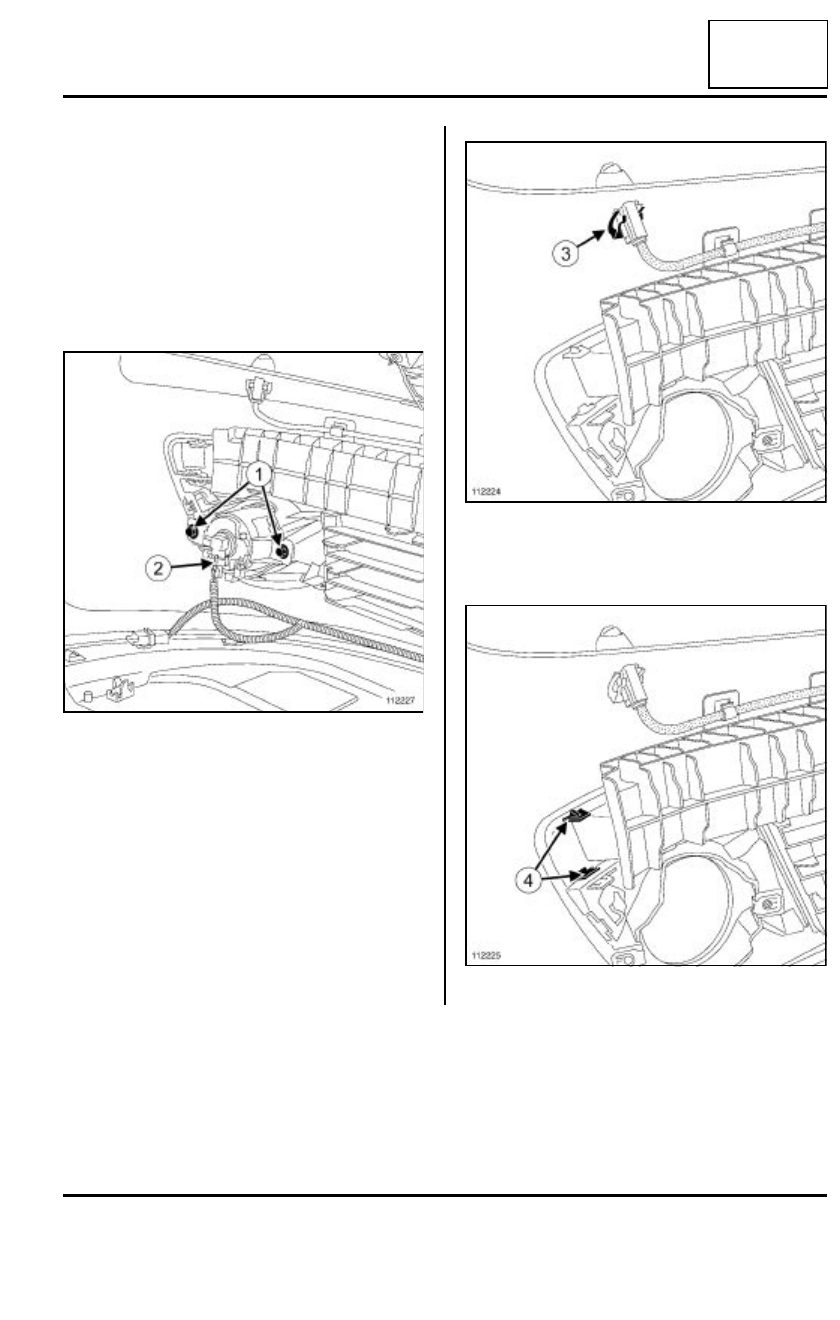

Quitar los tornillos (1).

Desconectar el conector (2).

Extraer el antiniebla.

Soltar la grapa (3).

Extraer el lavafaros (según el nivel de equipamien-
to).

Soltar las grapas (4).

112227

112224

112225

55A

-

5

PROTECCIONES EXTERIORES

Paragolpes delantero: Desvestido - Vestido

55A

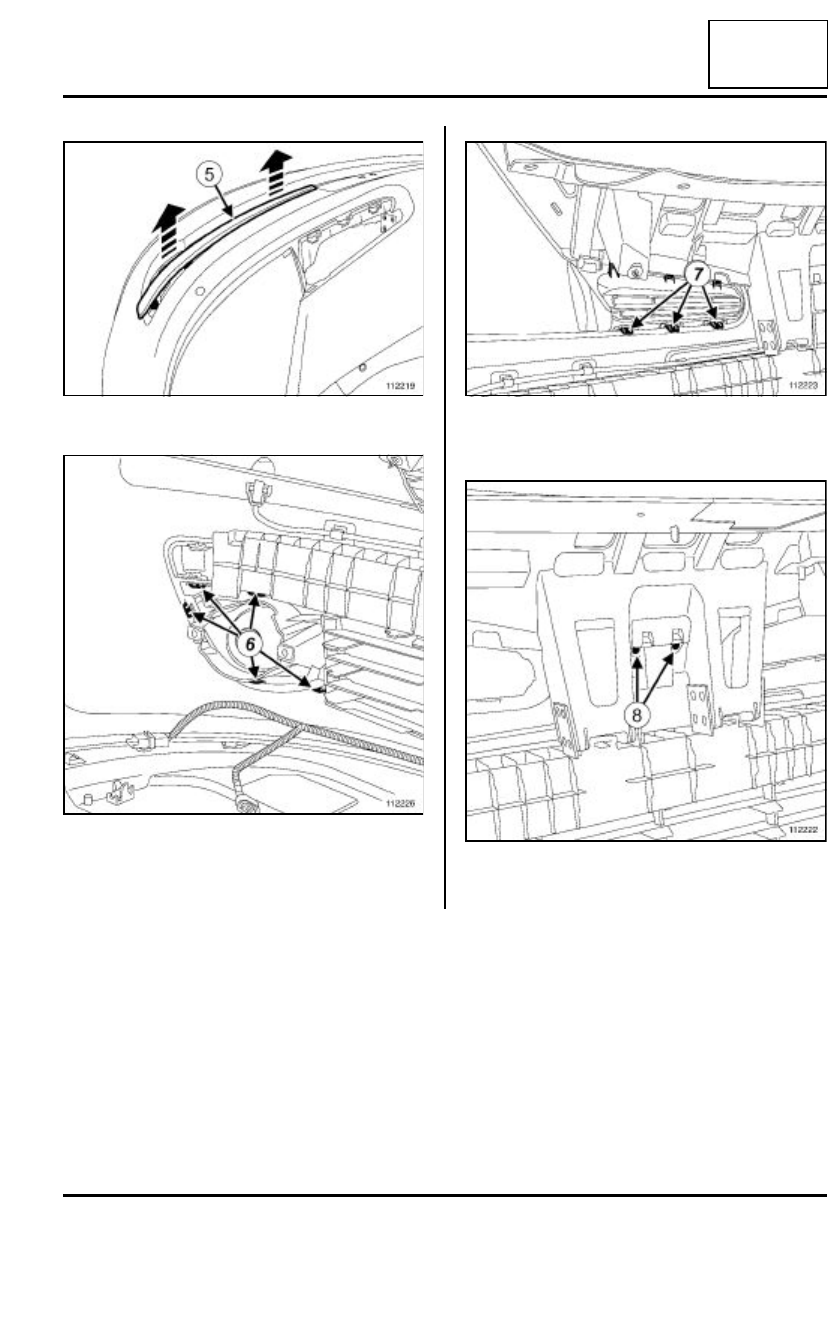

Soltar el burlete (5) del paragolpes.

Soltar (6) el contorno del antiniebla.

Soltar (7) las semi-rejillas de calandra.

Extraer la semi-rejilla .

Quitar los tornillos (8).

Extraer el monograma delantero.

112219

112226

112223

112222

55A

-

6

PROTECCIONES EXTERIORES

Paragolpes delantero: Desvestido - Vestido

55A

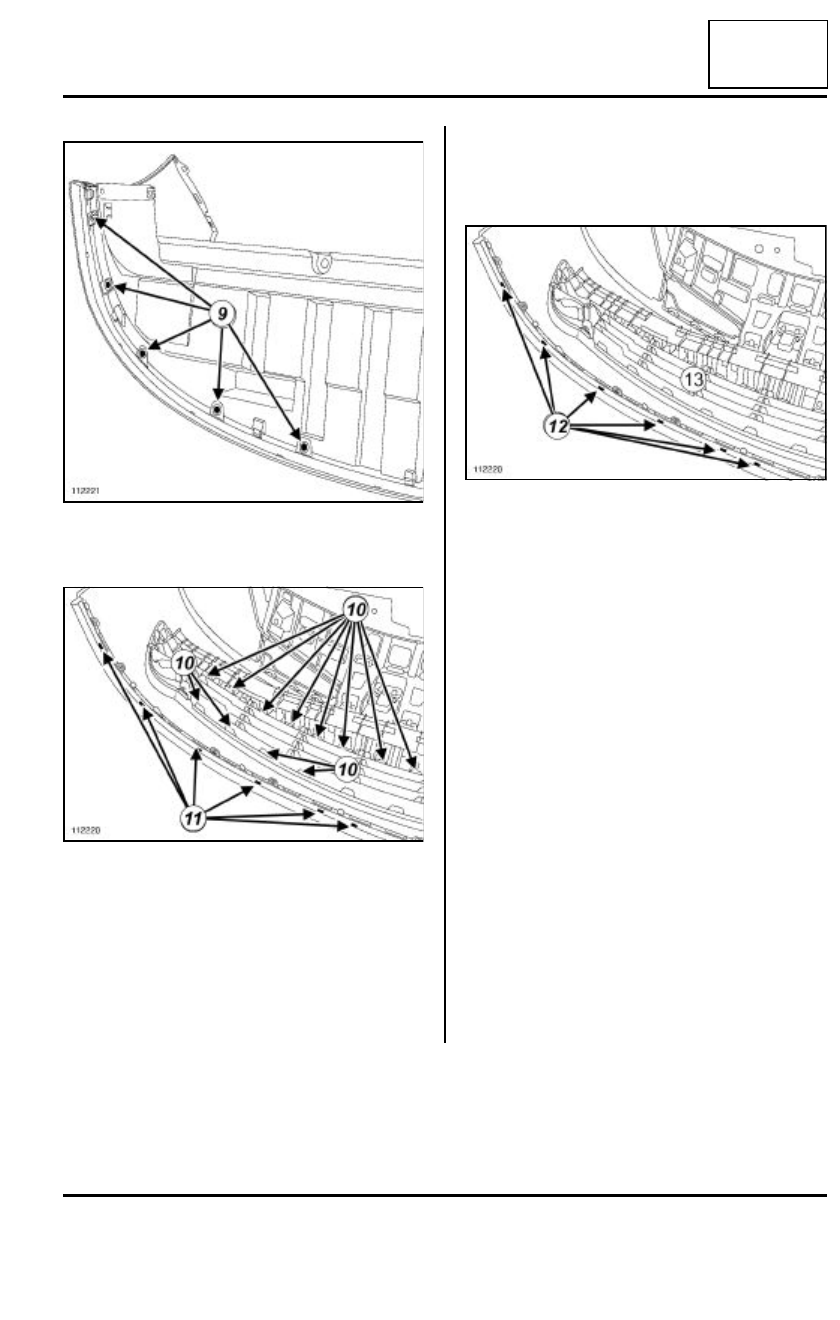

Extraer los remaches (9).

Extraer el cárter inferior.

Soltar las grapas (10).

Extraer la rejilla inferior del paragolpes delantero.

Extraer las grapas (11).

Extraer el embellecedor inferior.

Soltar:

- el absorbedor,

- el tensor del paragolpes delantero.

VESTIDO

I - ETAPA DE REVESTIDO DE LA PIEZA
ESTUDIADA

Encajar:

- el tensor del paragolpes delantero,

- el absorbedor.

Posicionar el embellecedor inferior.

Taladrar en cada emplazamiento (12) de las grapas
con una broca de 4.5 MM.

Remachar el embellecedor inferior.

Colocar:

- el cárter inferior,

- los remaches.

Enganchar la rejilla (13).

112221

112220

112220

55A

-

7

PROTECCIONES EXTERIORES

Paragolpes delantero: Desvestido - Vestido

55A

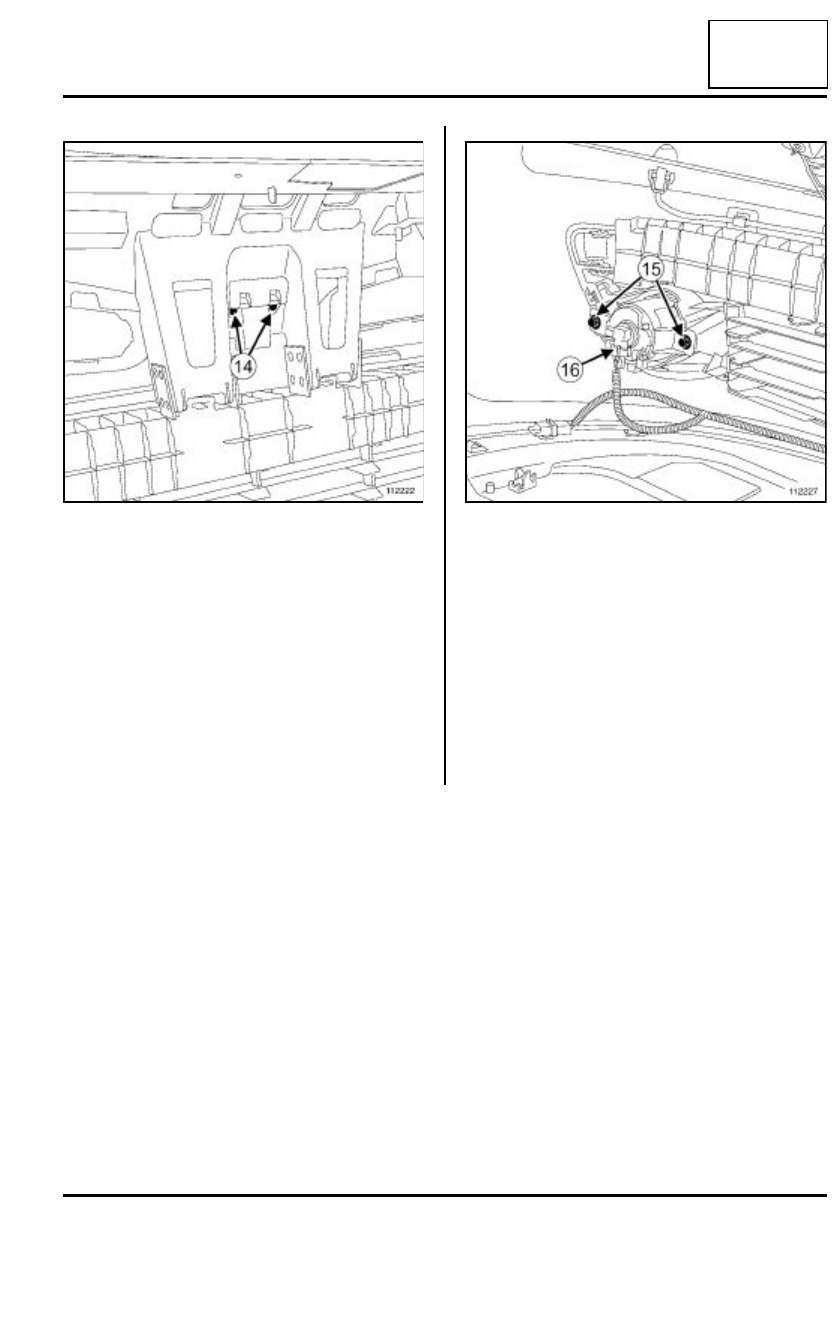

Colocar:

- el monograma,

- los tornillos (14).

Encajar:

- las semi-rejillas de calandra,

- el contorno del antiniebla,

- los burletes del paragolpes.

Colocar:

- el lavafaros (si el vehículo está equipado),

- la grapa de fijación del lavafaros.

Colocar:

- el antiniebla,

- los tornillos (15).

Conectar el conector (16).

II - ETAPA FINAL

Colocar el paragolpes delantero (consultar 55A,
Protecciones exterior, paragolpes delantero: Ex-
tracción - Reposición). .
