Renault Clio. Manual - parte 405

42A

-

36

ESTRUCTURA SUPERIOR DELANTERA

Travesaño del tablero de a bordo: Extracción - Reposición

B85 o C85

42A

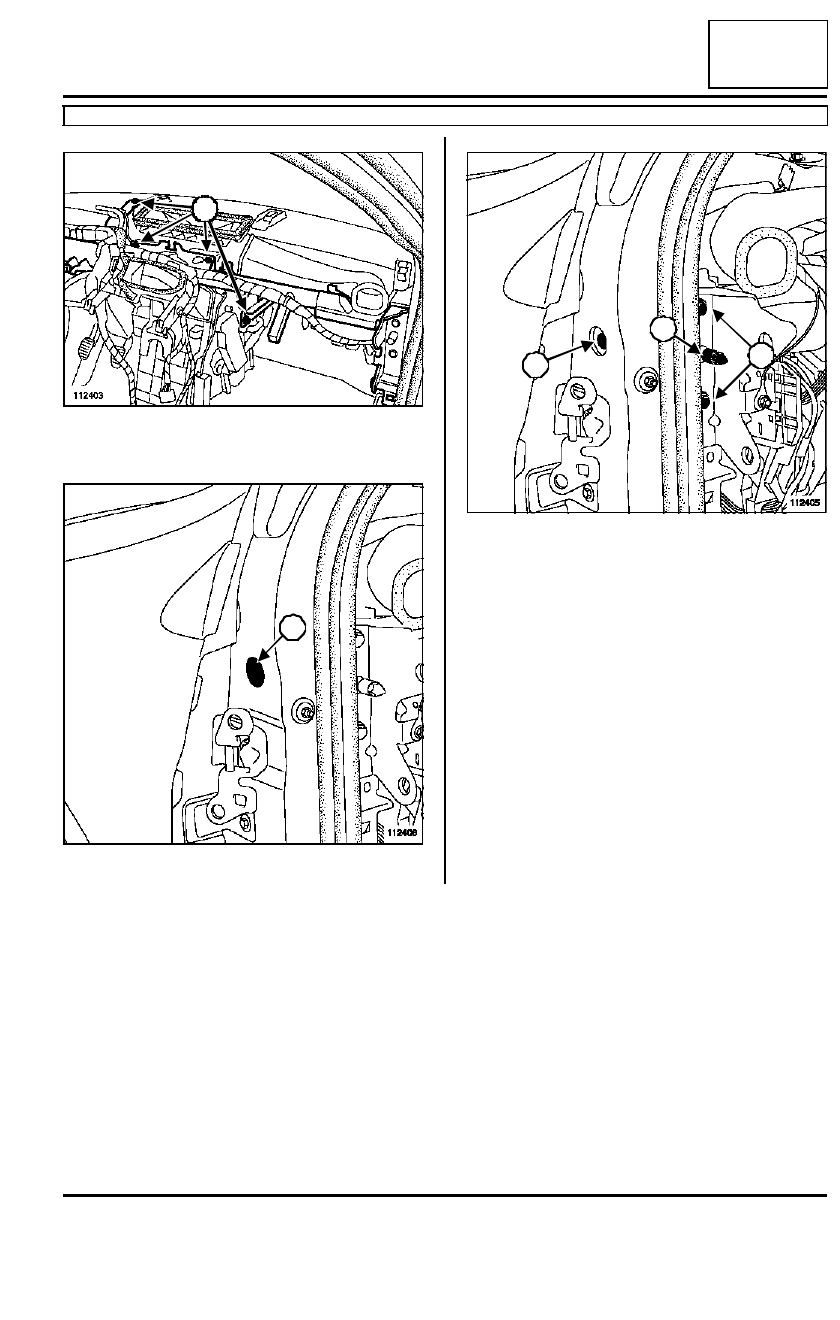

Quitar los tornillos (4) de fijación del travesaño del
tablero de a bordo.

Extraer el obturador (5).

Extraer:

- el tornillo (6) de fijación lateral,

- los tornillos (7) de fijación.

Aflojar el centrador (8) para poder alinear los orifi-
cios del forro del pie delantero y las contratuercas
del travesaño del tablero de a bordo.

112403

112406

4

4

5

112405

6

7

8

42A

-

37

ESTRUCTURA SUPERIOR DELANTERA

Travesaño del tablero de a bordo: Extracción - Reposición

B85 o C85

42A

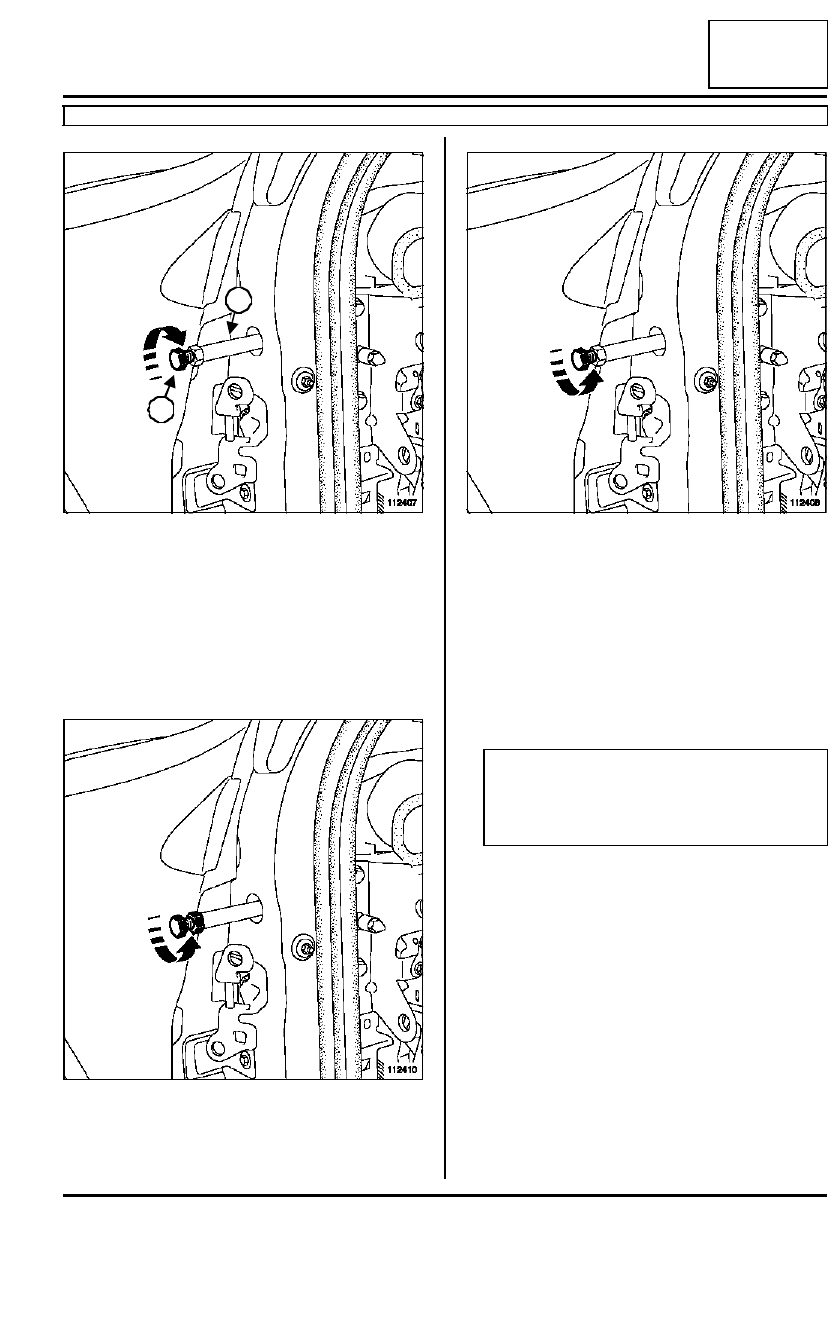

Introducir el útil (Car. 1765) hasta el fondo del cuer-
po (9).

Enroscar la varilla (10) en el cuerpo (9) hasta el fon-
do.

Bloquear con fuerza como una contra-tuerca el
cuerpo del útil contra la tuerca del travesaño del ta-
blero de a bordo sujetando el hexagonal del tornillo.

Aflojar el conjunto del útil a fondo y apretar ligera-
mente (durante esta operación, la tuerca de viga,
que posee una rosca invertida, se atornilla en la viga
y aparta esta del pie delantero).

Sujetar el cuerpo (9) del útil y desbloquear la varilla
(10).

Aflojar la varilla  del travesaño del tablero de a bordo
para extraer el útil.

Extraer:

- el tornillo (6) de fijación del otro lado del vehículo,

- el travesaño del tablero de a bordo,

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Enroscar a fondo la tuerca de bloqueo (rosca inver-
tida) en la viga.

Colocar:

- el travesaño del tablero de a bordo,

- los tornillos (7) de fijación para posicionar el trave-

saño,

- el tornillo (6) de fijación lateral del lado donde la

contra-tuerca no está desreglada.

112407

112410

9

10

112408

Nota:

Para conservar el reglaje del travesaño del
tablero de a bordo y facilitar así la reposición,
desajustar la contratuerca en un solo lado.

42A

-

38

ESTRUCTURA SUPERIOR DELANTERA

Travesaño del tablero de a bordo: Extracción - Reposición

B85 o C85

42A

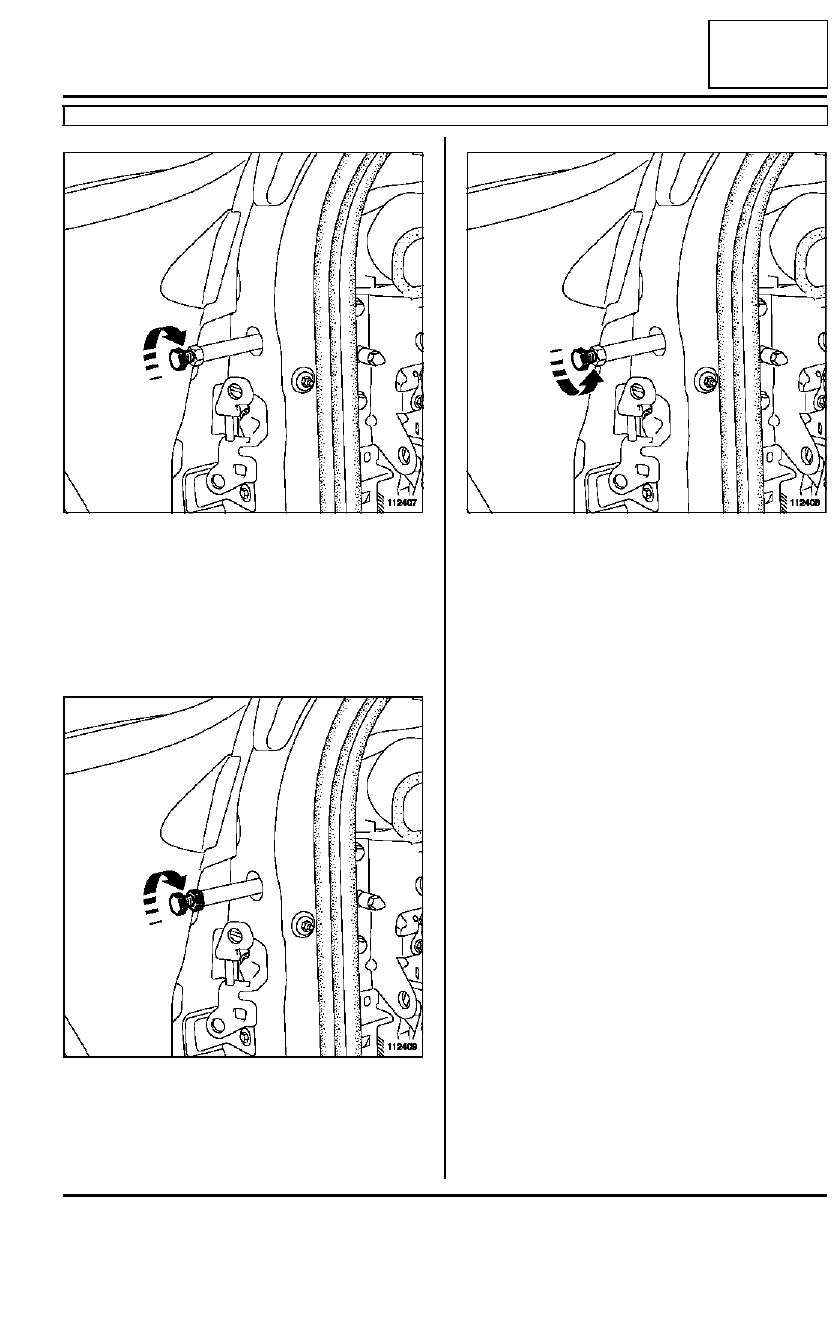

Introducir el útil (Car. 1765) hasta el fondo del cuer-
po.

Enroscar la varilla (10) en el cuerpo (9) hasta el fon-
do.

Bloquear con fuerza como una contra-tuerca el
cuerpo del útil contra la tuerca del travesaño del ta-
blero de a bordo sujetando el hexagonal del tornillo.

Enroscar el conjunto del útil hasta el fondo y apretar
ligeramente.

Sujetar el cuerpo (9) del útil y desbloquear la varilla
(10).

Aflojar la varilla  del travesaño del tablero de a bordo
para extraer el útil.

Apretar al par el centrador (8)  (8 N.m).

Colocar:

- el tornillo (6)de fijación lateral,

- los tornillos (4) de fijación.

Apretar a los pares:

- el tornillo (6) de fijación lateral  (21 N.m),

- los tornillos (7) de fijación  (21 N.m),

- los tornillos (4) de fijación  (8 N.m).

Colocar:

- el refuerzo (3),

- los tornillos (2) de fijación.

Apretar al par los tornillos (2) de fijación  (21 N.m).

Encajar:

- el conducto de aire (1) de cada lado del vehículo,

- el cableado eléctrico.

II - ETAPA FINAL

Colocar:

- la columna de dirección (consultar Columna de di-

rección: Extracción - Reposición),

112407

112409

112408

42A

-

39

ESTRUCTURA SUPERIOR DELANTERA

Travesaño del tablero de a bordo: Extracción - Reposición

B85 o C85

42A

- el tablero de a bordo (consultar Tablero de a bor-

do: Extracción - Reposición).
