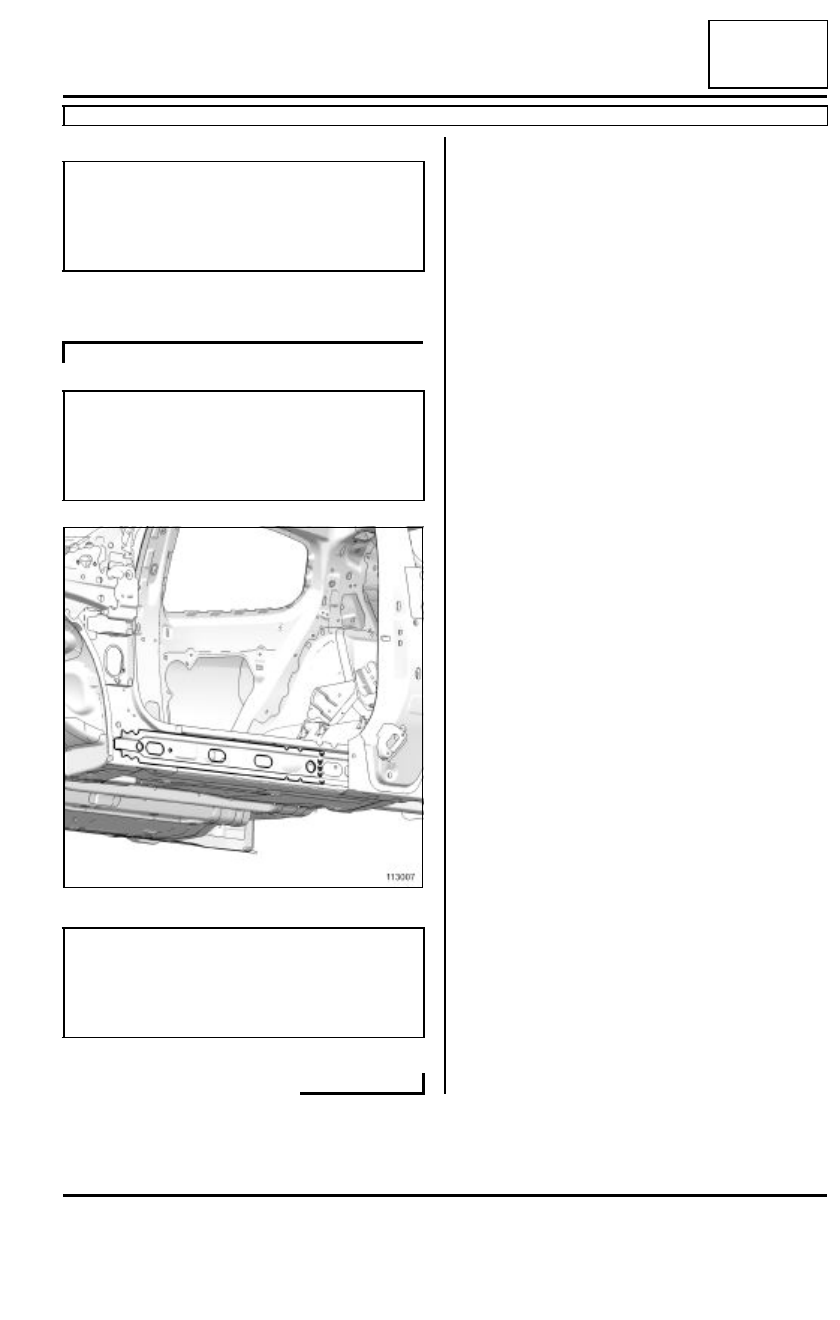

41C

-

32

ESTRUCTURA INFERIOR LATERAL

Refuerzo del bajo de carrocería: Descripción

B85 o C85

41C

II - PIEZA EN POSICIÓN

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

C85

ATENCIÓN

Para la sustitución parcial de las piezas que consti-
tuyen un mismo elemento de la estructura, despla-
zar imperativamente las líneas de soldadura de
todos los elementos.

113007

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

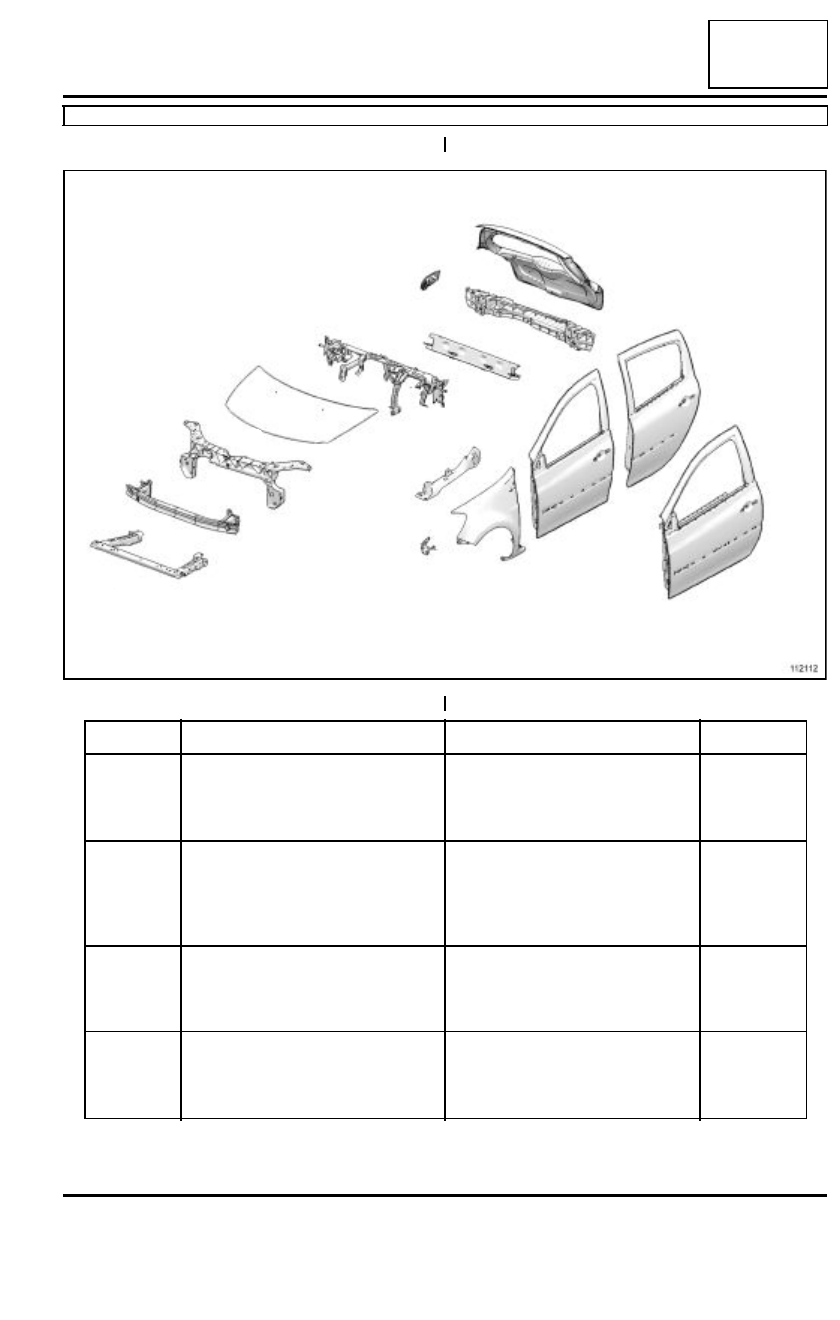

41D

-

1

ESTRUCTURA INFERIOR TRASERA

Estructura vehículo parte desmontable: Descripción

B85 o C85

41D

ESTRUCTURA AMOVIBLE

112112

10

9

8

6

7

5

4

3

2

1

15

14

13

12

11

Número

Designación

Clasificación

Naturaleza

(1)

Puerta lateral delantera

(consultar  47A, Abrientes latera-

les,  Puerta lateral delantera:
Extracción - Reposición, página
47A-10)

(2)

Soporte de fijación inferior de la aleta
delantera

(consultar  42A,  Estructura supe-
rior delantera, Soporte de fija-
ción inferior de la aleta
delantera: Extracción - Reposi-
ción, página 42A-16)

SMC

(3)

Aleta delantera

(consultar  42A,  Estructura supe-

rior delantera, Aleta delantera:
Extracción - Reposición, página
42A-9)

Noryl

(4)

Puerta lateral delantera

(consultar  47A, Abrientes latera-

les,  Puerta lateral delantera:
Extracción - Reposición, página
47A-10)

41D

-

2

ESTRUCTURA INFERIOR TRASERA

Estructura vehículo parte desmontable: Descripción

B85 o C85

41D

(5)

Puerta lateral trasera

(consultar  47A, Abrientes latera-

les,  P u e rta  lateral trasera:
Extracción - Reposición, página
47A-19)

(6)

Soporte de fijación superior de la
aleta delantera

(consultar  42A,  Estructura supe-
rior delantera, Soporte de fija-
ción superior de la aleta
delantera: Extracción - Reposi-
ción, página 42A-18)

(7)

Travesaño de soporte radiador

(consultar 41A, Estructura inferior
d e l a n t e r a ,  Travesaño soporte
radiador: Extracción - Reposi-
ción, página 41A-10)

(8)

Travesaño de choque delantero

(consultar 41A, Estructura inferior
delantera, Travesaño de choque
delantero:  Extracción - Reposi-
ción, página 41A-8)

Aluminio

(9)

Frente delantero

(consultar  42A,  Estructura supe-

rior delantera, Frente delantero:
Extracción - Reposición, página
42A-22)

Polipro

(10)

Capot delantero

(consultar 48A, Abrientes no late-
rales, Capot delantero: Extrac-
ción - Reposición, página 48A-11)

Aluminio

(11)

Travesaño del tablero de a bordo

(consultar  42A,  Estructura supe-

rior delantera, Travesaño del
tablero de a bordo: Extracción -
Reposición, página 42A-35)

(12)

Travesaño de sujeción de equipajes

(consultar Travesaño de sujeción

de equipajes: Descripción)

(13)

Travesaño inferior de choque trasero

(consultar 41D, Estructura inferior
trasera, Travesaño inferior de
choque trasero:  Extracción -
Reposición, página 41D-27)

Polipro

(14)

Portón

(consultar 48A, Abrientes no late-
rales, Portón: Extracción - Repo-
sición, página 48A-18)

(15)

Portezuela de tapa de carburante

(consultar  47A, Abrientes latera-

les, Portezuela de tapa de carbu-
rante: Extracción - Reposición,
página 47A-26)

Noryl

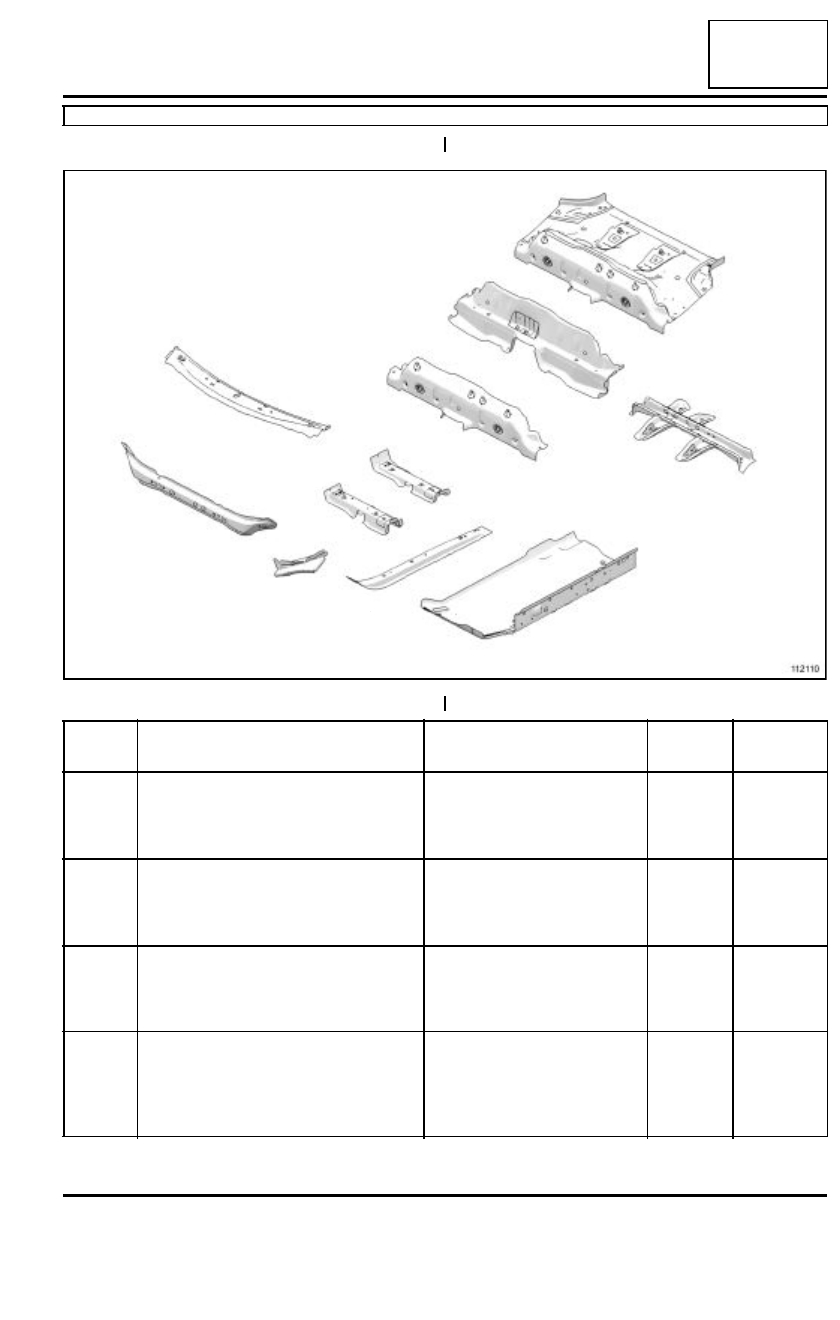

41D

-

3

ESTRUCTURA INFERIOR TRASERA

Estructura vehículo parte central: Descripción

B85 o C85

41D

ESTRUCTURA CENTRAL

112110

4

3

2

1

11

10

9

8

7

6

5

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

(1)

Piso central parte lateral

(consultar  41B, Estructura
inferior central, Piso central
parte lateral: Descripción,
página 41B-20)

HLE

0,65/1,2

(2)

Travesaño central del piso trasero

(consultar  41D, Estructura
inferior trasera,  T ravesaño
central del piso trasero:
Descripción, página 41D-26)

HLE

1/1,2

(3)

Larguero delantero parte central

(consultar  41A, Estructura
inferior delantera,  Larguero
delantero parte central: Des-
cripción, página 41A-18)

THLE

2

(4)

Refuerzo lateral de tablero

(consultar  42A, Estructura
superior delantera, Refue-
rzo lateral de tablero: Des-
cripción general, página
42A-44)

THLE

1,6
