CARACTERÍSTICAS VEHÍCULOS CARROCERÍA

Juegos de aspecto del vehículo: Valor de reglaje

B85 o C85

01C

Sección 6

(X6) = 2 mm

±

 1

Sección 7

(X7) = 3,5 mm

±

 1,2

Sección 8

(X8) = 4 mm

±

 1

Sección 9

(X9) = 6 mm

±

 1

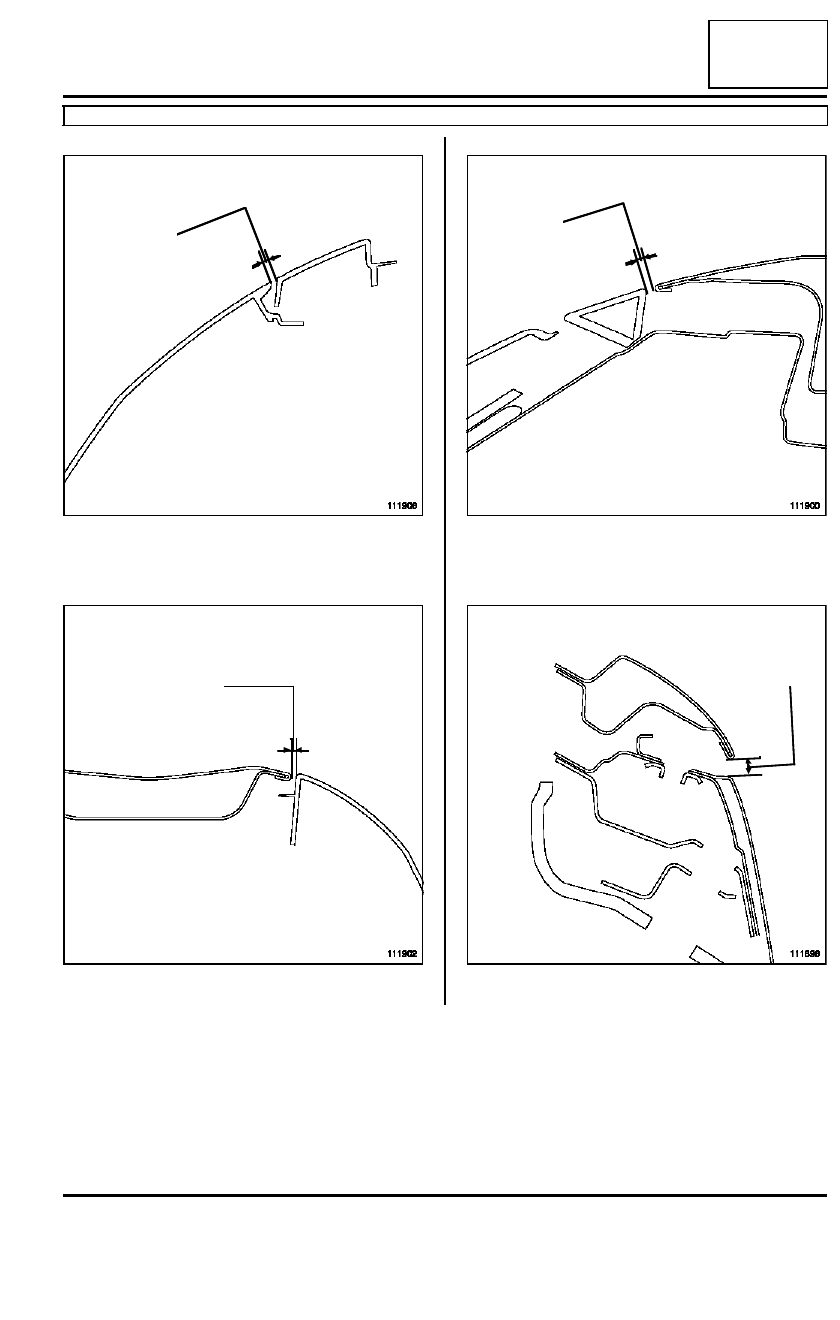

111906

111902

X6

X7

111900

111896

X8

X9

01C

-

8

CARACTERÍSTICAS VEHÍCULOS CARROCERÍA

Juegos de aspecto del vehículo: Valor de reglaje

B85 o C85

01C

Sección 10

(X10) = 4 mm

±

 1

Sección 11

(X11) = 4,2 mm

±

 1,5

Sección 12

(X12) = 3 mm

±

 1

Sección 13

(X13) = 4,5 mm

±

 1,5

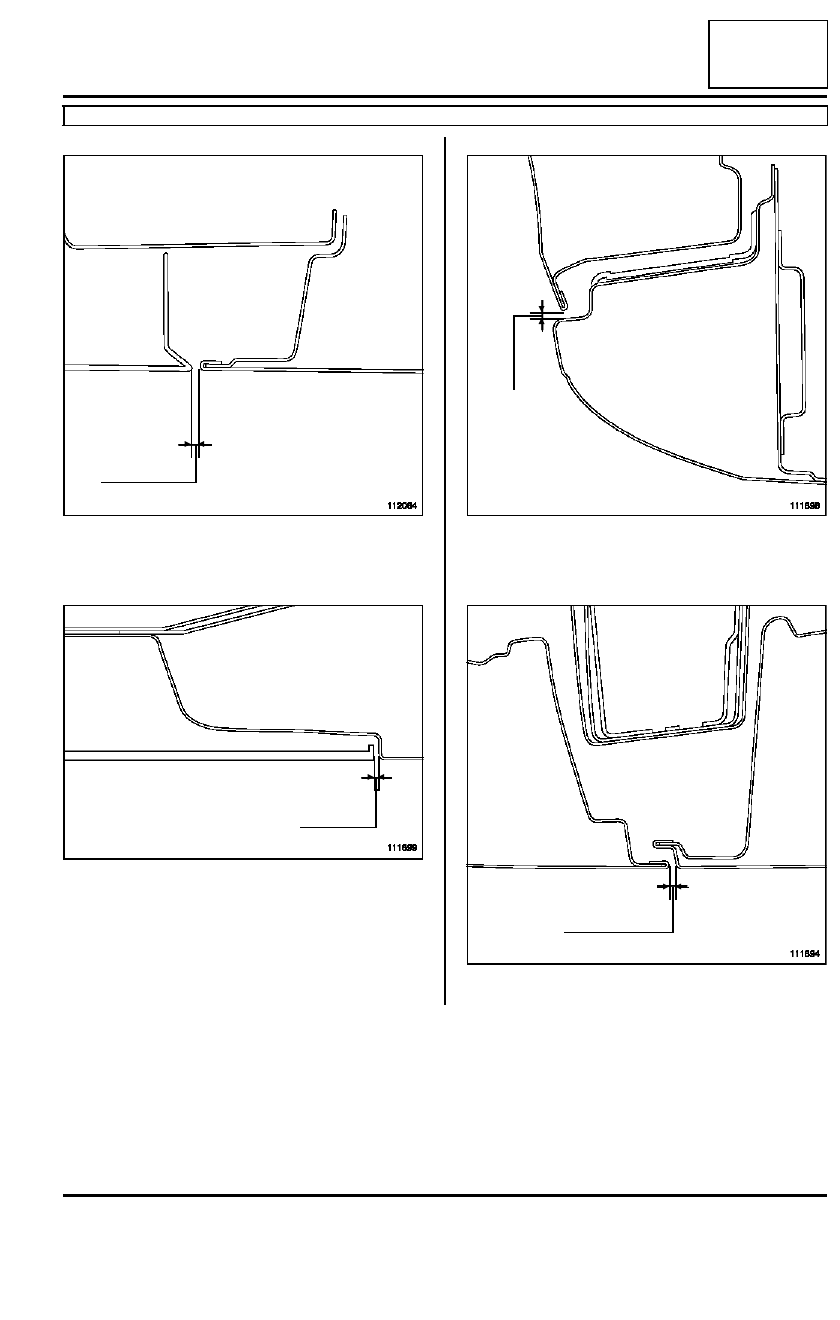

112064

111899

X10

X11

111898

111894

X12

X13

01C

-

9

CARACTERÍSTICAS VEHÍCULOS CARROCERÍA

Juegos de aspecto del vehículo: Valor de reglaje

B85 o C85

01C

Sección 14

(X14) = 6 mm

±

 2

Sección 15

(X15) = 4 mm

±

 1

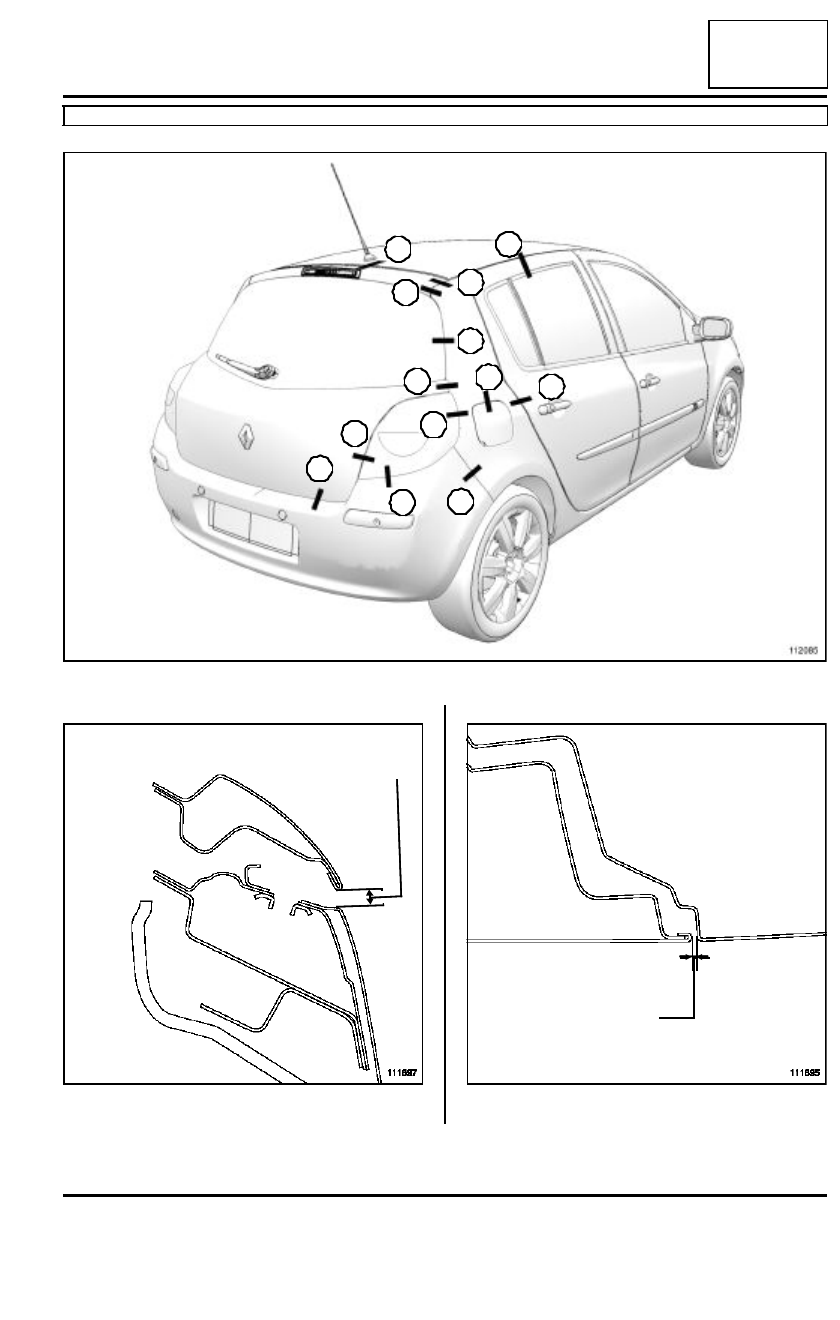

112085

18

17

16

26

14

25

15

21

24

23

22

20

19

111897

X14

111895

X15

01C

-

10

CARACTERÍSTICAS VEHÍCULOS CARROCERÍA

Juegos de aspecto del vehículo: Valor de reglaje

B85 o C85

01C

Sección 16

(X16) = 5

±

 1

Sección 17

(X17) = 4,3 mm

±

 1,5

Sección 18

(X18) = 4 mm

±

 1,5

Sección 19

(X19) = 4 mm

±

 2

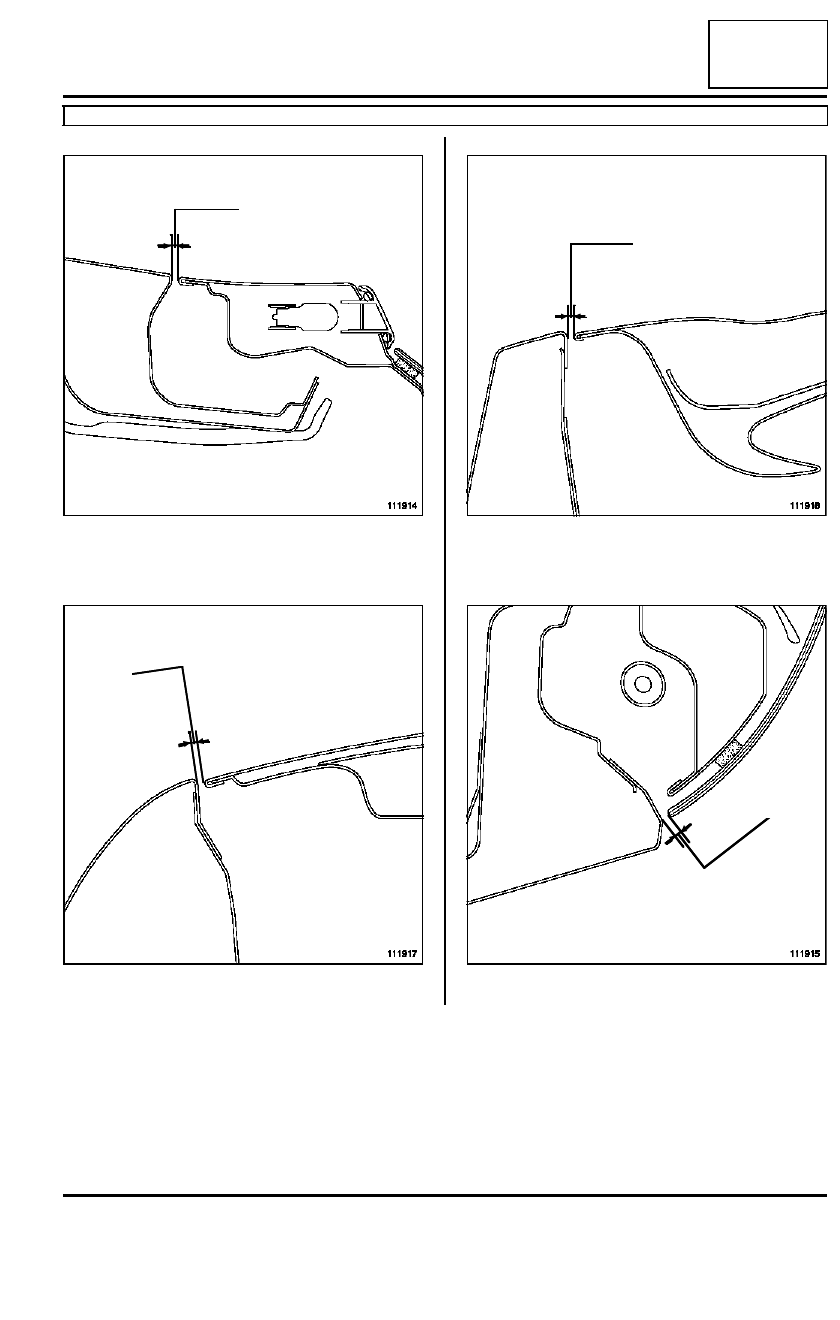

111914

111917

X16

X17

111918

111915

X18

X19
