AIRBAG Y PRETENSORES

Airbag lateral de cortina: Extracción - Reposición

88C

Desbloquear, si todo es correcto, el calculador del
airbag (consultar 88C, Airbag y pretensores, Airbag
y pretensores: Precauciones para la reparación,  pá-
gina 88C-8).

(consultar 88C, Airbag y pretensores, Caja electróni-
ca del airbag y del pretensor: Reciclaje - Destruc-
ción,  página 88C-41).

IMPORTANTE

No utilizar los elementos pirotécnicos como pieza
de sustitución. Destruir imperativamente los pre-
tensores o los airbags de un vehículo destinado
al desguace.

88C

-

37

AIRBAG Y PRETENSORES

Airbag anti-deslizamiento: Extracción - Reposición

C85

88C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag (consultar 88C,
Airbag y pretensores, Airbag y pretensores: Precau-
ciones para la reparación,  página 88C-8).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición,  página 80A-1).

Extraer:

- el asiento (consultar MR 393 Carrocería, 75A, Ar-

maduras y deslizaderas de los asientos delan-
teros, Asiento delantero completo: Extracción-
Reposición),

- el guarnecido del cojín del asiento (consultar MR

393 Carrocería, 77A, Guarnecido de los asien-
tos delanteros, Guarnecido del cojín del asiento
delantero: Extracción-Reposición).

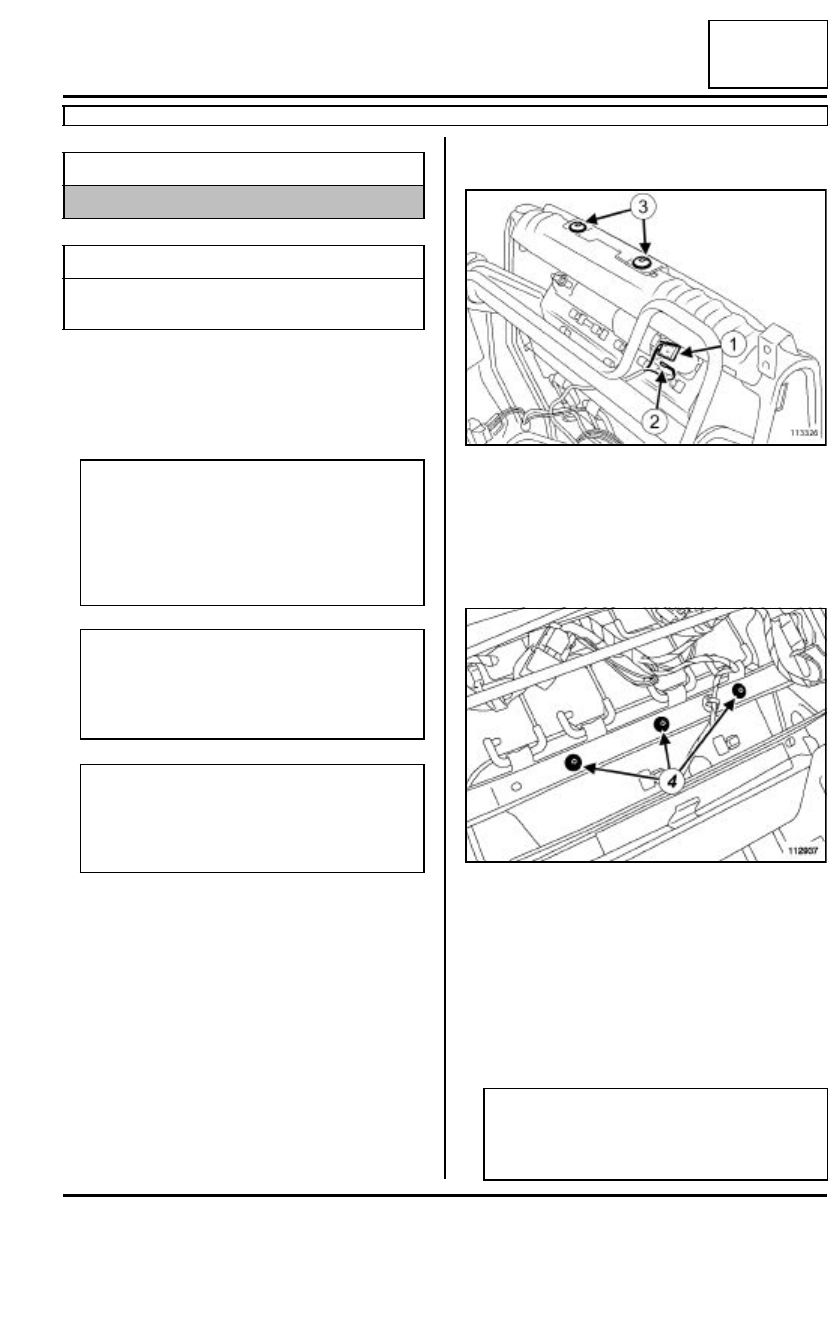

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar:

- el conector del módulo del airbag (1),

- el terminal de masa (2).

Quitar los tornillos de fijación del módulo del airbag
(3).

Extraer:

- los tornillos de fijación (4) del módulo del airbag,

- el módulo del airbag.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillos de fijación del
airbag antideslizamiento

21 N.m

ATENCIÓN

Bloquear imperativamente el calculador del air-
bag con elútil de diagnóstico antes de comen-
zar la extracción. Al activarse esta función, todas
las líneas de ignición están inhibidas y el testigo
del airbag en el cuadro de instrumentos se
enciende fijo (contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (Airbags o pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

ATENCIÓN

Para intervenir en un asiento equipado con air-
bag y garantizar un despliegue correcto del air-
bag, es imperativo respetar las consignas
descritos en el MR 393 Carrocería.

113326

112937

ATENCIÓN

Cuando se activa un pretensor o un airbag, algu-
nas piezas deben ser reemplazadas imperativa-
mente.

88C

-

38

AIRBAG Y PRETENSORES

Airbag anti-deslizamiento: Extracción - Reposición

C85

88C

Sustituir las piezas necesarias (consultar 88C, Air-
bag y pretensores, Airbag y pretensores: Precaucio-
nes para la reparación,  página 88C-8).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el airbag anti-deslizamiento.

Apretar al par los tornillos de fijación del airbag
antideslizamiento (21 N.m) comenzando por los
tornillos (3) y (4).

Conectar:

- el terminal de masa,

- el conector del módulo del airbag.

III - ETAPA FINAL

Colocar:

- el asiento (consultar MR 393 Carrocería, 75A, Ar-

maduras y deslizaderas de los asientos delan-
teros, Asiento delantero completo: Extracción-
Reposición),

- el guarnecido del cojín del asiento (consultar MR

393 Carrocería, 77A, Guarnecido de los asien-
tos delanteros, Guarnecido del cojín del asiento
delantero: Extracción-Reposición).

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición,  página 80A-1).

Desbloquear, si todo es correcto, el calculador del
airbag (consultar 88C, Airbag y pretensores, Airbag
y pretensores: Precauciones para la reparación,  pá-
gina 88C-8).

(consultar 88C, Airbag y pretensores, Caja electróni-
ca del airbag y del pretensor: Reciclaje - Destruc-
ción,  página 88C-41).

IMPORTANTE

Efectuar un control del calculador del airbag con
el útil de diagnóstico. No respetar estas prescri-
pciones puede provocar un funcionamiento anor-
mal de los sistemas, incluyendo un activado
intempestivo de los airbags.

IMPORTANTE

No utilizar los elementos pirotécnicos como pieza
de sustitución. Destruir imperativamente los pre-
tensores o los airbags de un vehículo destinado
al desguace.

88C

-

39

AIRBAG Y PRETENSORES

Captador de choques laterales: Extracción - Reposición

88C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag (consultar 88C,
Airbag y pretensores, Airbag y pretensores: Precau-
ciones para la reparación,  página 88C-8).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición,  página 80A-1).

Extraer el guarnecido del pie medio (consultar MR
393 Carrocería, 71A, Guarnecido interior de car-
rocería, Guarnecido de pie medio: Extracción-
Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector.

Aflojar el tornillo de fijación del captador (1).

Extraer el captador.

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillo de fijación del
captador de choques
laterales

8 N.m

ATENCIÓN

Bloquear imperativamente el calculador del air-
bag con elútil de diagnóstico antes de comen-
zar la extracción. Al activarse esta función, todas
las líneas de ignición están inhibidas y el testigo
del airbag en el cuadro de instrumentos se
enciende fijo (contacto puesto).
