87G

-

1

CAJETÍN DE INTERCONEXIÓN DEL MOTOR

Unidad de protección y de conmutación: Extracción - Reposición

87G

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer la batería (consultar 80A, Batería, Batería:
Extracción - Reposición,  página 80A-1)

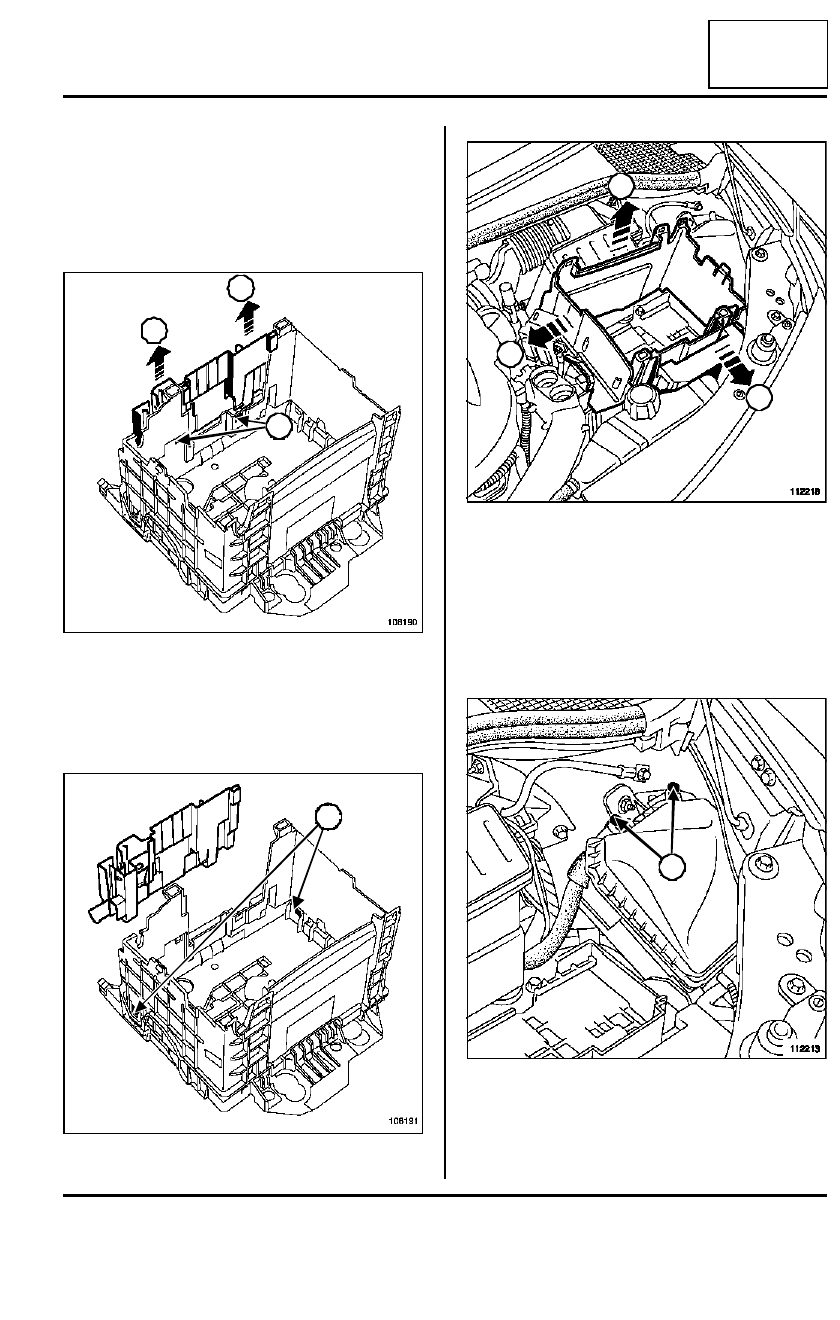

Soltar el soporte de la platina de fusibles de alimen-
tación de potencia en (1).

Apartar el soporte de la platina de fusibles de ali-
mentación de potencia en (2).

Soltar el recipiente de protección de la batería en (3)

Mantener apartado el soporte de la platina de fusi-
bles de alimentación de potencia en (4).

Extraer el recipiente de protección de la batería en
(5),(6).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos (7) de la tapa del cajetín de la unidad

de protección y de conmutación,

- la tapa

108190

108191

1

2

2

3

112218

112213

4

5

6

7

87G

-

2

CAJETÍN DE INTERCONEXIÓN DEL MOTOR

Unidad de protección y de conmutación: Extracción - Reposición

87G

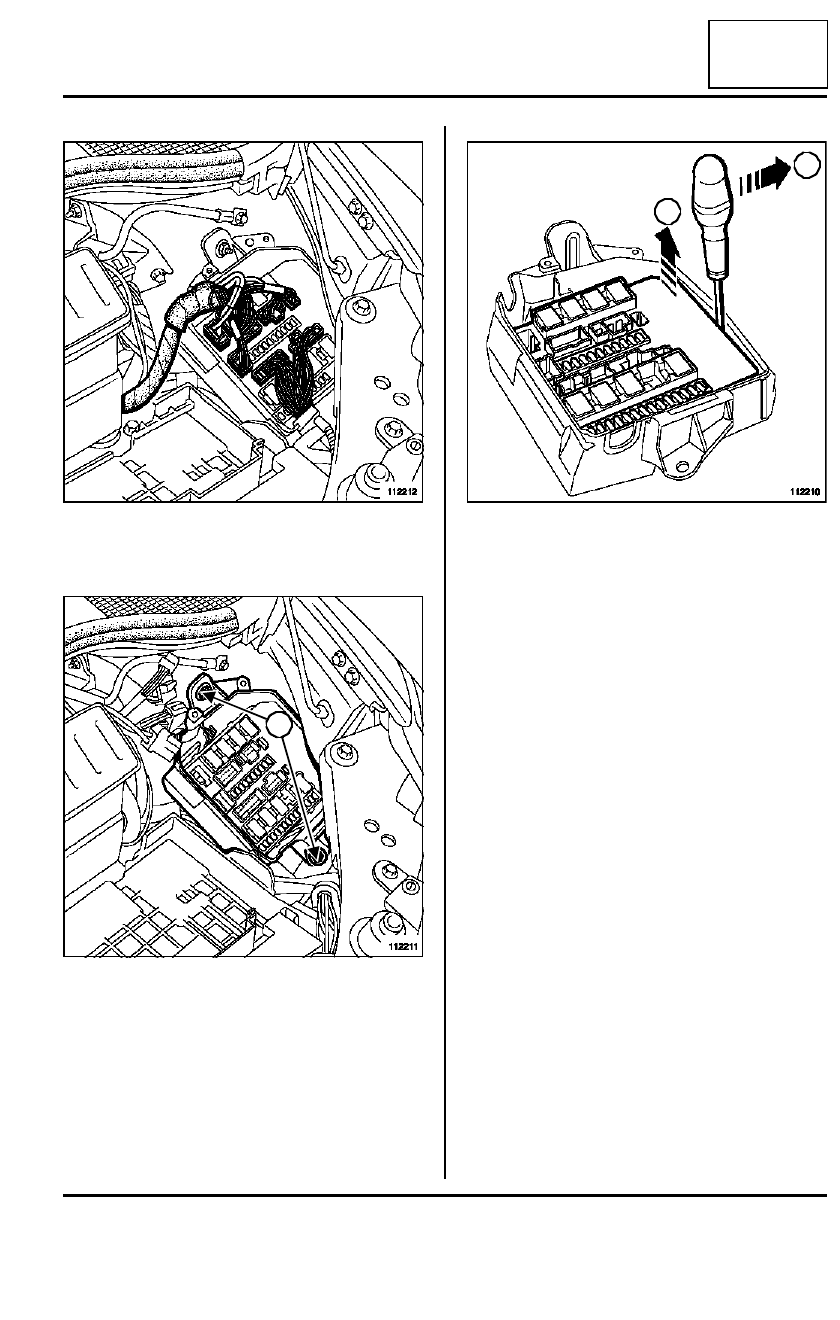

Soltar cada conector de la unidad de protección y de
conmutación ejerciendo una presión en el espolón
de sujeción del conector.

Extraer:

- los tornillos (8) del cajetín de la unidad de protec-

ción y de conmutación,

- el cajetín.

Apartar ligeramente el plástico del cajetín de la uni-
dad de protección y de conmutación en (9),

Extraer la unidad de protección y de conmutación en
(10).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Posicionar correctamente la unidad de protección y
de conmutación en el cajetín, hasta oír el ruido ca-
racterístico « clic » que asegura un posicionamiento
correcto.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Posicionar correctamente el cajetín.

Apretar los tornillos (8).

Encajar correctamente los conectores hasta oír el
ruido característico « clic » que asegura una buena
conexión.

Vigilar la higiene adecuada de los cableados.

Posicionar correctamente las espumas o las juntas
de los cableados en sus alojamientos.

Verificar el estado y el posicionamiento de la junta
de la tapa.

ETAPA FINAL.

Colocar la batería (consultar 80A Batería: Extrac-
ción - Reposición).

112212

112211

8

112210

9

10

87G

-

3

CAJETÍN DE INTERCONEXIÓN DEL MOTOR

Unidad de protección y de conmutación: Extracción - Reposición

87G

En el caso de una sustitución:

- efectuar las configuraciones necesarias (consultar

MR 394 Diagnóstico 87G, Cajetín de interco-
nexión del motor, Sustitución de órganos).

87G

-

4

CAJETÍN DE INTERCONEXIÓN DEL MOTOR

Unidad de protección y de conmutación: Configuración

87G

Configurar la unidad de protección y de conmutación
(consultar MR 394 Diagnóstico, 87G, Cajetín de in-
terconexión del motor, Sustitución de órganos).
