87D

-

1

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

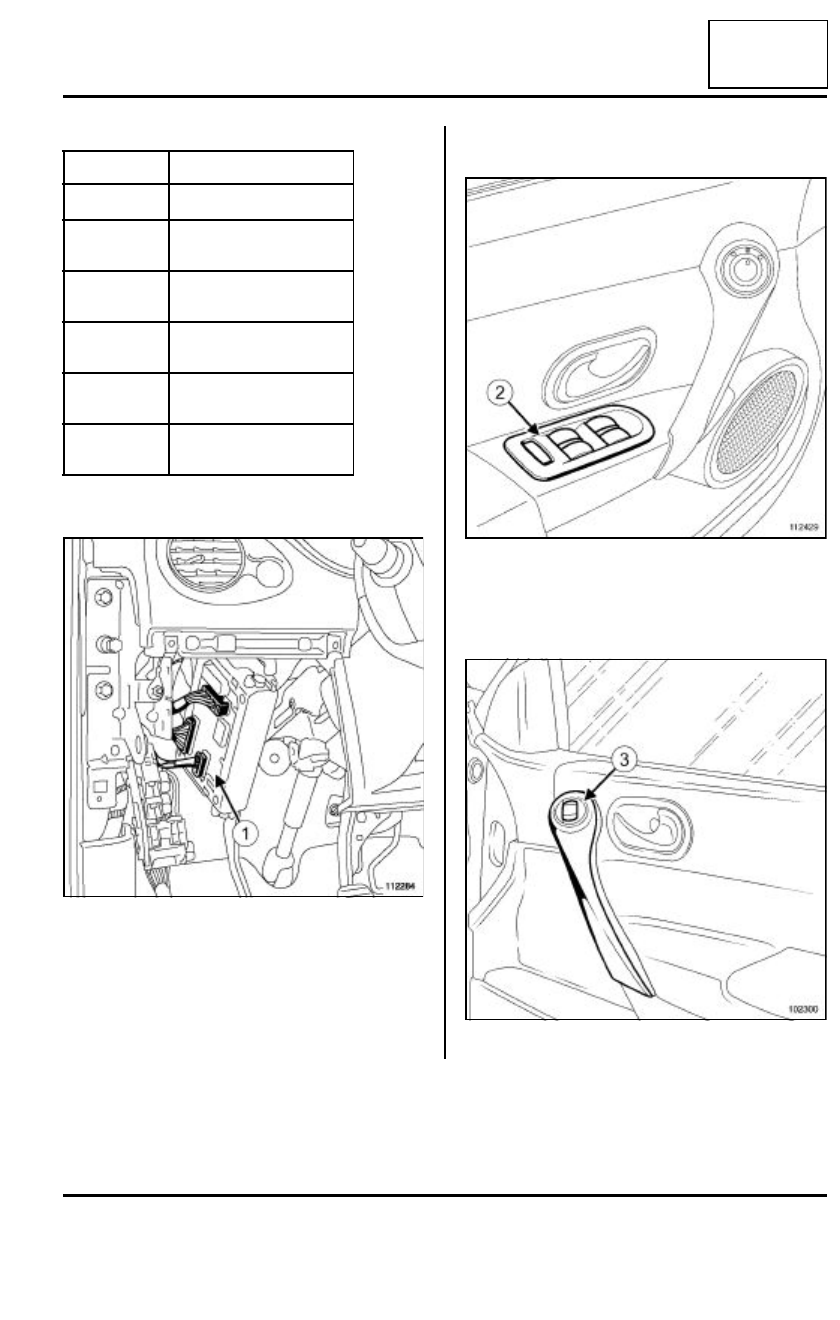

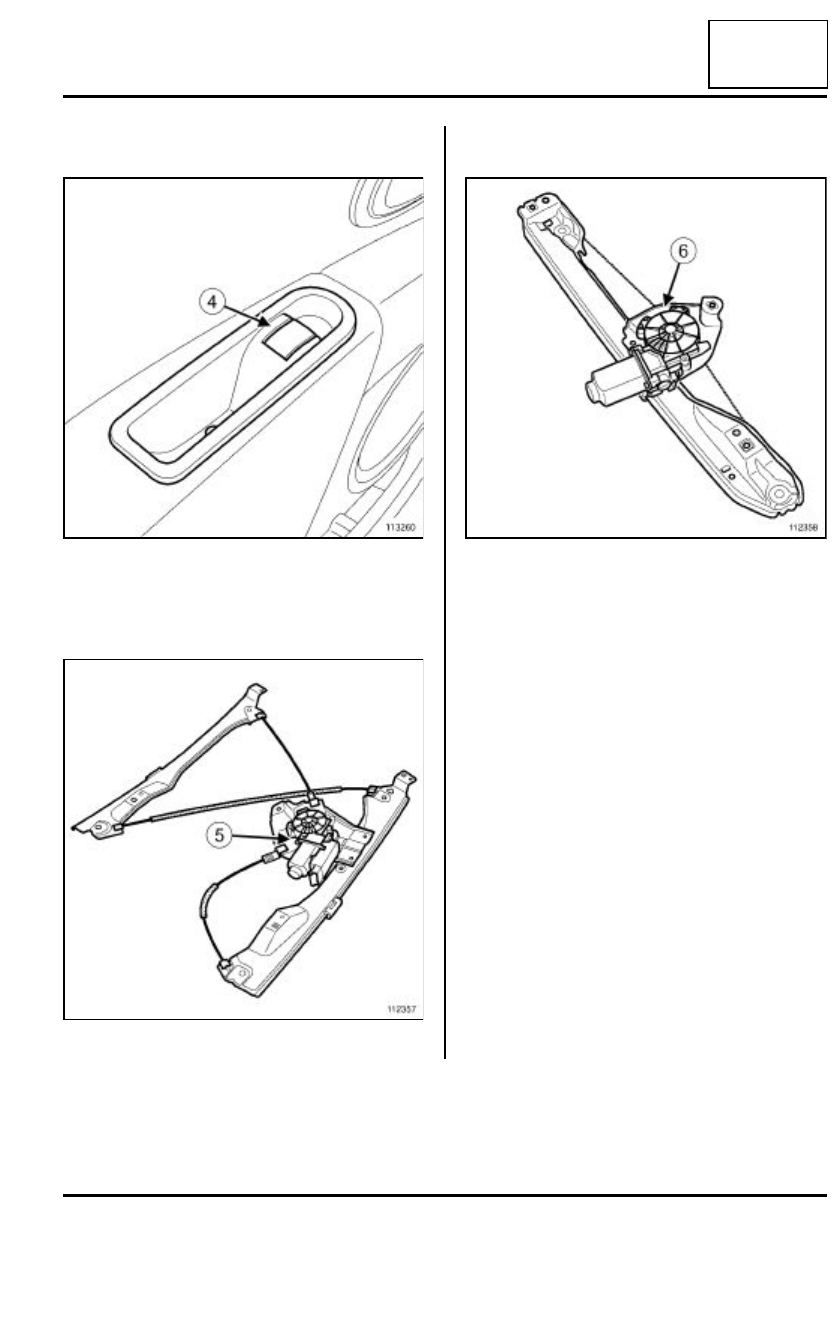

Elevalunas eléctrico: Lista y localización de los elementos

87D

I - UNIDAD CENTRAL DEL HABITÁCULO

Unidad central del habitáculo(1)

II - PLATINA DE MANDO DEL ELEVALUNAS DEL
CONDUCTOR

Platina de mando del elevalunas del conductor (2)

III - PLATINA DE MANDO DEL ELEVALUNAS DEL
PASAJERO

Platina de mando del elevalunas del pasajero (3)

Número

Designación

(1)

UCH

(2)

Platina de mando del
elevalunas del conductor

(3)

Platina de mando del
elevalunas del pasajero

(4)

Platina de mando del
elevalunas trasero

(5)

Motor del elevalunas
delantero

(6)

Motor del elevalunas tra-
sero

112284

112429

102300

87D

-

2

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Elevalunas eléctrico: Lista y localización de los elementos

87D

IV - PLATINA DE MANDO DEL ELEVALUNAS
TRASERO

Platina de mando del elevalunas trasero (4)

V - MECANISMO Y MOTOR DEL ELEVALUNAS
DELANTERO

Mecanismo y motor del elevalunas delantero (5)

VI - MECANISMO Y MOTOR DEL ELEVALUNAS
TRASERO

Mecanismo y motor del elevalunas trasero (6)

113260

112357

112358

87D

-

3

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Elevalunas eléctrico: Inicialización

87D

PROCEDIMIENTO:

Cerrar completamente los cristales (los cristales su-
ben por movimientos paso a paso de 50 mm hasta
el tope superior),

Mantener el contactor en posición subida durante un
tiempo de 2 segundos mínimo.

El motor queda inicializado.

ATENCIÓN

Inicializar imperativamente los motores de los
elevalunas eléctricos impulsionales para reacti-
var la función anti-aplastamiento.

Antes de comenzar la inicialización, leer comple-
tamente el procedimiento.

Para el funcionamiento y las causas de desinicia-
lización, consultar MR 394 Diagnóstico, 87D
Elevalunas eléctrico - Techo solar.

Nota:

En caso de que los motores del elevalunas eléc-
tricos impulsionales no queden inicializados, el
sistema funciona mientras se presiona el contac-
tor pero para un recorrido máximo de 50 mm.
Cada nueva presión se traduce por un funciona-
miento similar hasta llegar al tope superior.

87D

-

4

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Elevalunas eléctrico: Prestación

87D

I - TIPO DE MONTAJE

Dos tipos de elevalunas delanteros pueden equipar el
vehículo:

- elevalunas eléctrico conductor y pasajero,

- elevalunas impulsional del conductor (con anti-aplas-
tamiento) y elevalunas eléctrico del pasajero,

- elevalunas impulsional del conductor y pasajero (con
anti-aplastamiento).

Un interruptor de bloqueo de los elevalunas traseros
está implantado en la platina del conductor (únicamen-
te para un vehículo equipado de elevalunas traseros
eléctricos).

II - ELEVALUNAS ELÉCTRICO

La alimentación del motor del elevalunas pasa por el
contactor, la inversión de polaridad (para la subida o la
bajada) se establece también por el contactor.

III - ELEVALUNAS IMPULSIONAL

El contactor del elevalunas dispone de dos posiciones
en subida y dos posiciones en bajada.

- primer contacto en subida: puesta a masa de la unión
en subida (subida simple),

- segundo contacto en subida: puesta a masa de la
unión en subida y de la unión en bajada (subida impul-
sional hasta el tope alto),

- primer contacto en bajada: puesta a masa de la unión
de bajada (bajada simple),

- segundo contacto en bajada: puesta a masa de la
unión en bajada y de la unión en subida (bajada impul-
sional hasta el tope bajo).

Los contactores del elevalunas son todos idénticos
salvo  para un elevalunas impulsional (mando de
doble carrera).
