62B

-

13

CLIMATIZACIÓN REGULADA

Motor de mezcla: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

62B

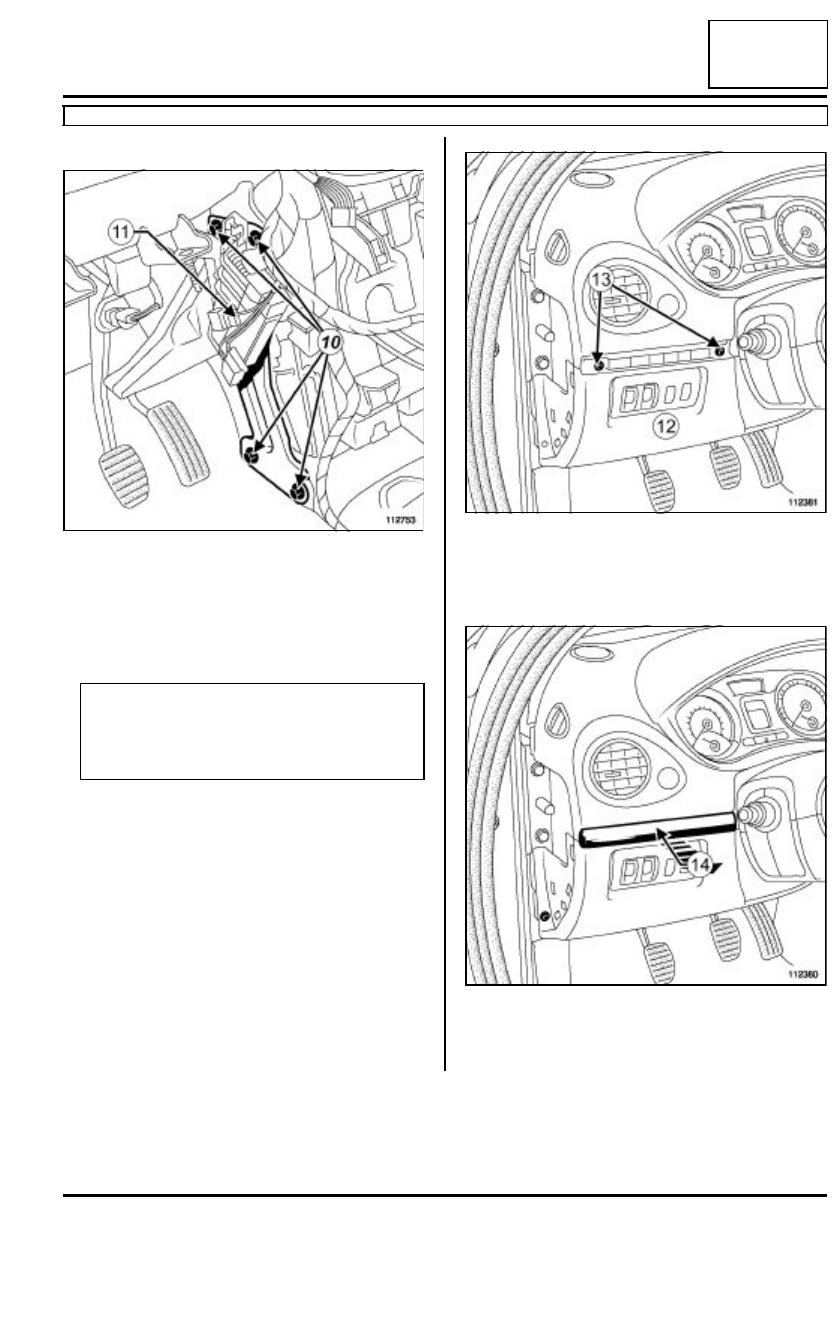

II - ETAPA FINAL

Colocar:

- la placa de refuerzo del travesaño del tablero de a

bordo,

- los tornillos de fijación (10) de la placa de refuerzo

del travesaño del tablero de a bordo.

Apretar al par los tornillos de fijación de la placa
de refuerzo del travesaño del tablero de a bordo
(21 N.m).

Encajar la caja portafusibles (11).

Colocar:

- el cárter inferior (12),

- los tornillos de fijación (13) del cárter inferior.

Encajar el embellecedor (14).

Colocar la consola central (consultar MR 393, 57A,
Accesorios interiores, Consola central).

112753

Nota:

Asegurarse de la presencia del bloque filtrante
de goma en la placa de refuerzo del travesaño
del tablero de a bordo antes de su reposición.

112381

112380

62B

-

14

CLIMATIZACIÓN REGULADA

Motor de mezcla: Extracción - Reposición

DIRECCIÓN A DERECHA

62B

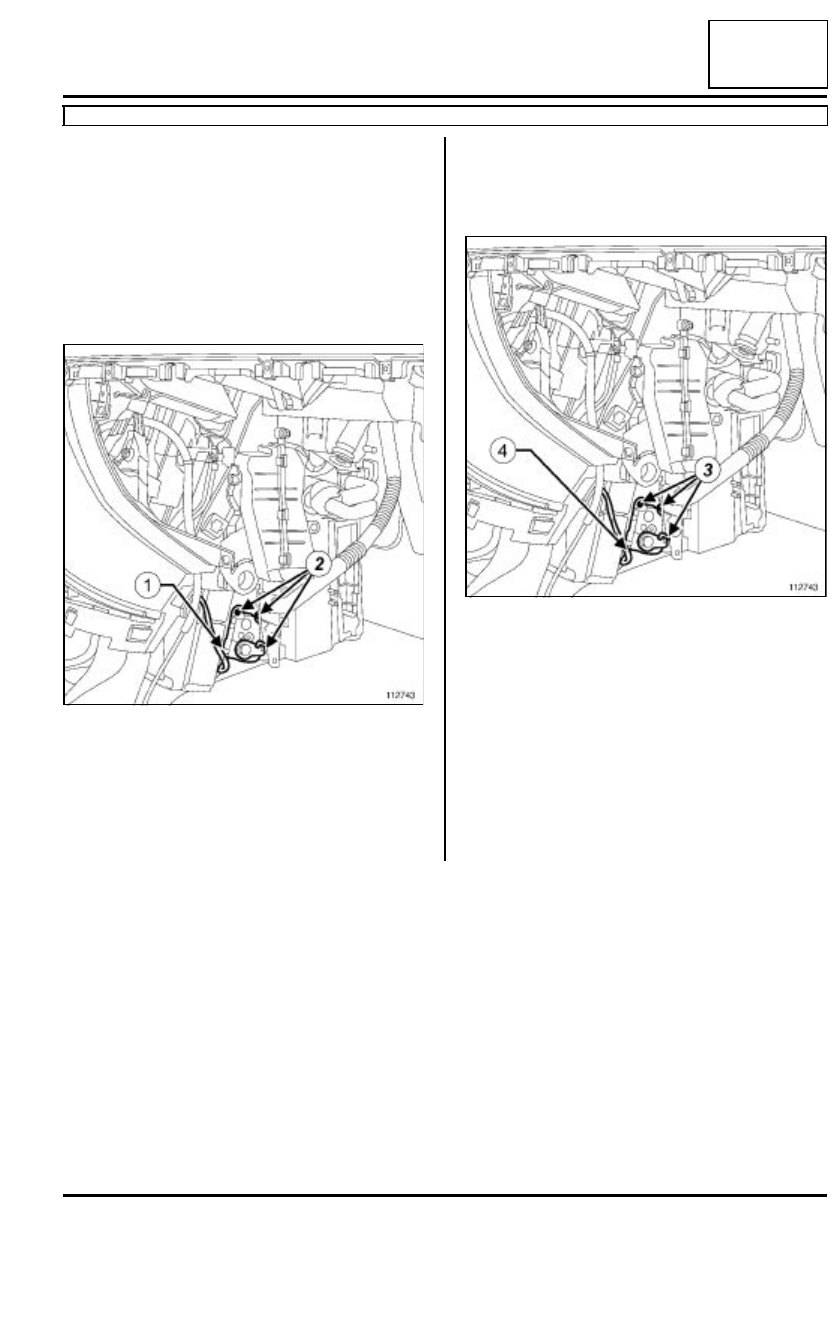

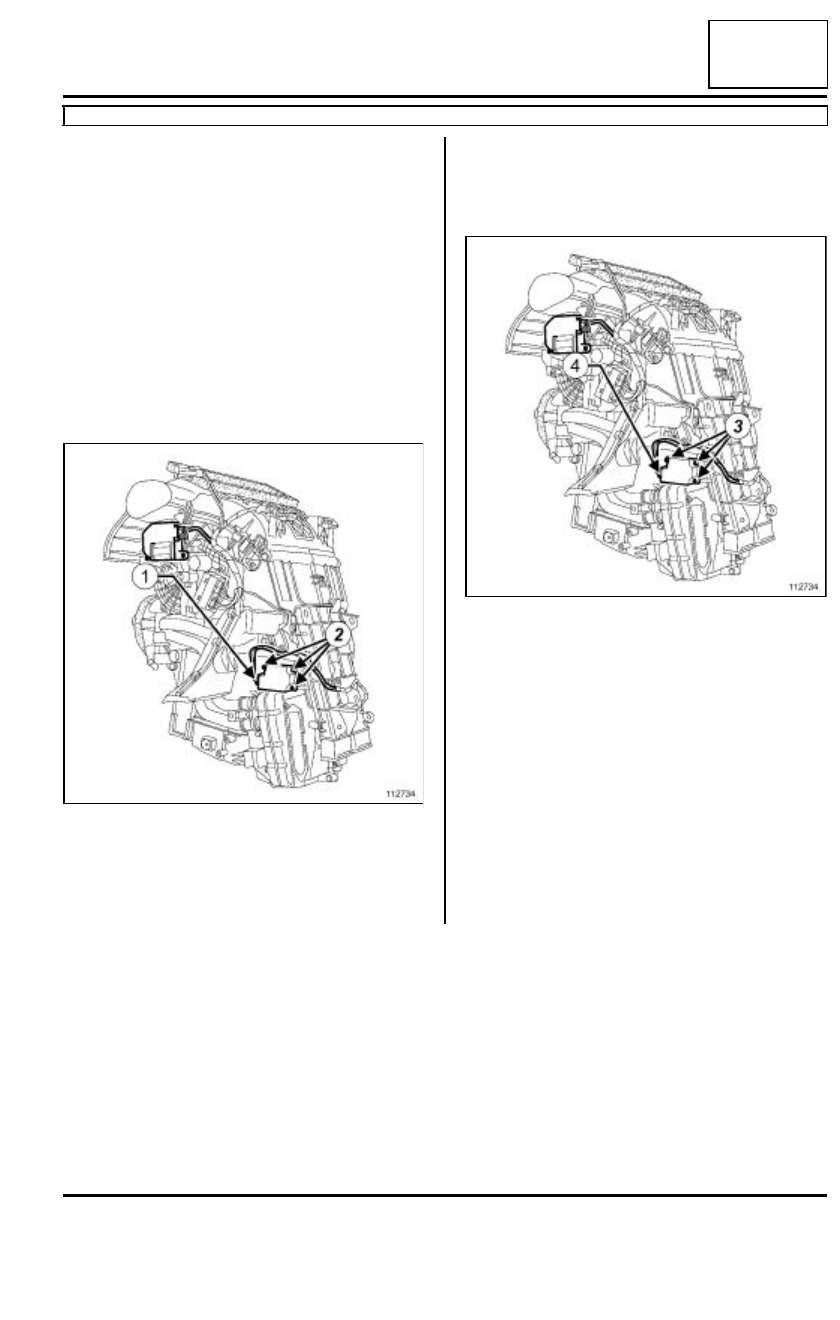

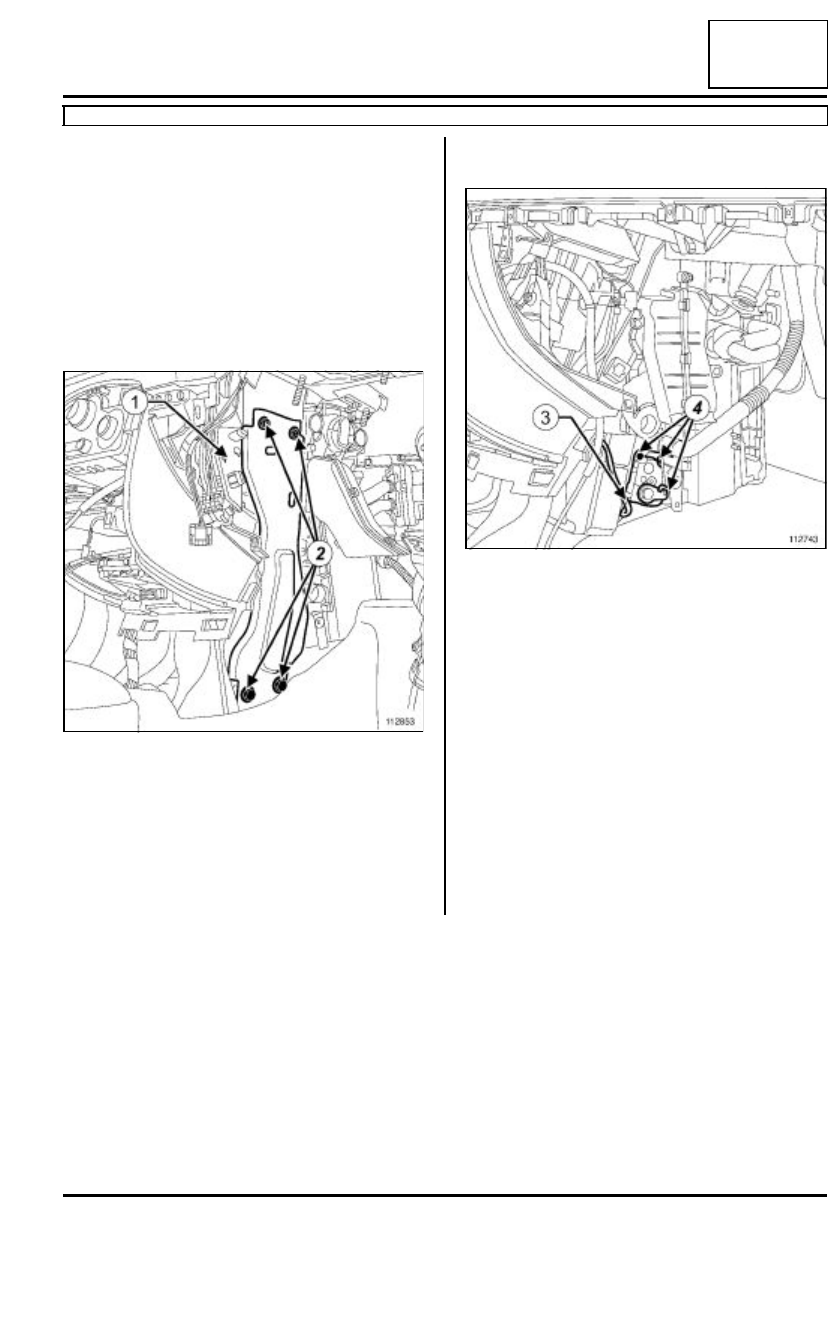

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la consola central (consultar MR 393, 57A, Acce-

sorios interiores, Consola central).

- el portaobjetos (consultar MR 393, 57A, Acceso-

rios interiores, Portaobjetos).

 .

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (1) del motor de mezcla.

Extraer:

- los tornillos de fijación (2) del motor de mezcla,

- el motor de mezcla.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el motor de mezcla,

- los tornillos de fijación (3) del motor de mezcla.

Conectar el conector (4) del motor de mezcla.

II - ETAPA FINAL

Colocar:

- el portaobjetos (consultar MR 393, 57A, Acceso-

rios interiores, Portaobjetos),

- la consola central (consultar MR393, 57A, Acceso-

rios interiores, Consola central).

112734

112734

62B

-

15

CLIMATIZACIÓN REGULADA

Motor de distribución: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

62B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la consola central (consultar MR 393, 57A,
Accesorios interiores, Consola central).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (1) del motor de distribu-
ción.

Extraer:

- los tornillos de fijación (2) del motor de distribución,

- el motor de distribución.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el motor de distribución,

- los tornillos de fijación (3) del motor de distribución,

Conectar el conector (4) del motor de distribución.

II - ETAPA FINAL

Colocar la consola central (consultar MR 393, 57A,
Accesorios interiores, Consola central).

112743

112743

62B

-

16

CLIMATIZACIÓN REGULADA

Motor de distribución: Extracción - Reposición

DIRECCIÓN A DERECHA

62B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la consola central (consultar MR 393, 57A, Acce-

sorios interiores, Consola central).

- el cárter inferior del tablero de a bordo del lado del

conductor (consultar MR 393, 57A, Accesorios in-
teriores, Tablero de a bordo).

Soltar el portafusibles (1).

Apartar el portafusibles.

Extraer:

- los tornillos de fijación (2) de la placa de refuerzo

del travesaño del tablero de a bordo,

- la placa de refuerzo del travesaño del tablero de a

bordo.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (3) del motor de distribu-
ción.

Extraer:

- los tornillos de fijación (4) del motor de distribución,

- el motor de distribución.

112853

112743
