61A

-

35

CALEFACCIÓN

Cable de mezcla de aire: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

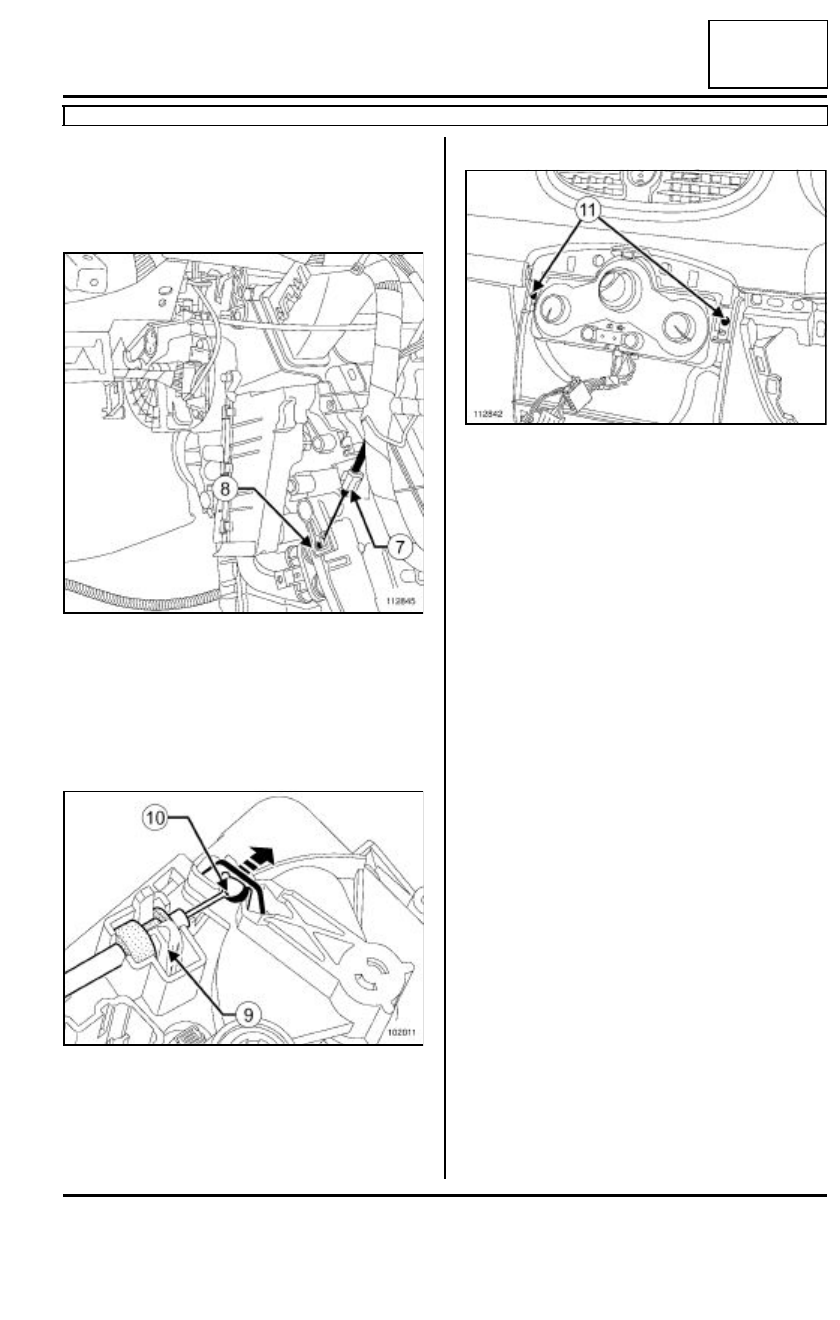

Colocar:

- el cable de mando de mezcla del aire,

- la rótula (8) en la mariposa de mezcla.

Encajar el freno de funda (7) en el cajetín repartidor.

Colocar el cable de mando de mezcla del aire del
cuadro de mando de climatización.

Colocar la rótula (10).

Encajar el freno de funda en (9).

II - ETAPA FINAL

Colocar el cuadro de mando de climatización del ta-
blero de a bordo.

Poner los tornillos de fijación (11) del cuadro de
mando de climatización.

Conectar los conectores del guarnecido central.

Encajar el guarnecido central comenzando por la
parte superior.

Colocar:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición),

- el portaobjetos (consultar MR 393 Carrocería,

57A, Accesorios interiores, Portaobjetos: Ex-
tracción-reposición),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción - reposición).

112845

102011

112842

61A

-

36

CALEFACCIÓN

Cajetín repartidor: Extracción - Reposición

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el volante (consultar Volante de dirección: Ex-

tracción - Reposición),

- el airbag frontal (consultar Airbag frontal del con-

ductor: Extracción - Reposición),

- el conjunto de mandos bajo el volante (consultar

Conjunto de mandos bajo el volante: Extrac-
ción - Reposición),

- el captador de insolación (consultar 62B, Climatiza-

ción regulada, Detector de insolación: Extracción -
Reposición,  página  62B-20) (si el vehículo está
equipado),

- los tweeters (consultar Tweeter: Extracción - Re-

posición),

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición),

- el cuadro de mando de climatización (consultar

61A, Calefacción, Cuadro de mando: Extracción -
Reposición,  página 61A-63),

- el tablero de a bordo (consultar MR 393 Carroce-

ría, 57A, Accesorios interiores, Tablero de a
bordo: Extracción-reposición),

- los conductos de distribución de aire lateral (con-

sultar 61A, Calefacción, Conducto de distribución
de aire lateral delantero: Extracción - Reposición,
página 61A-66),

- la columna de dirección (consultar Columna de di-

rección: Extracción - Reposición),

- las puertas delanteras (consultar Puerta lateral

delantera: Extracción - Reposición),

- el travesaño del tablero de a bordo (consultar Tra-

vesaño del tablero de a bordo: Extracción - Re-
posición).

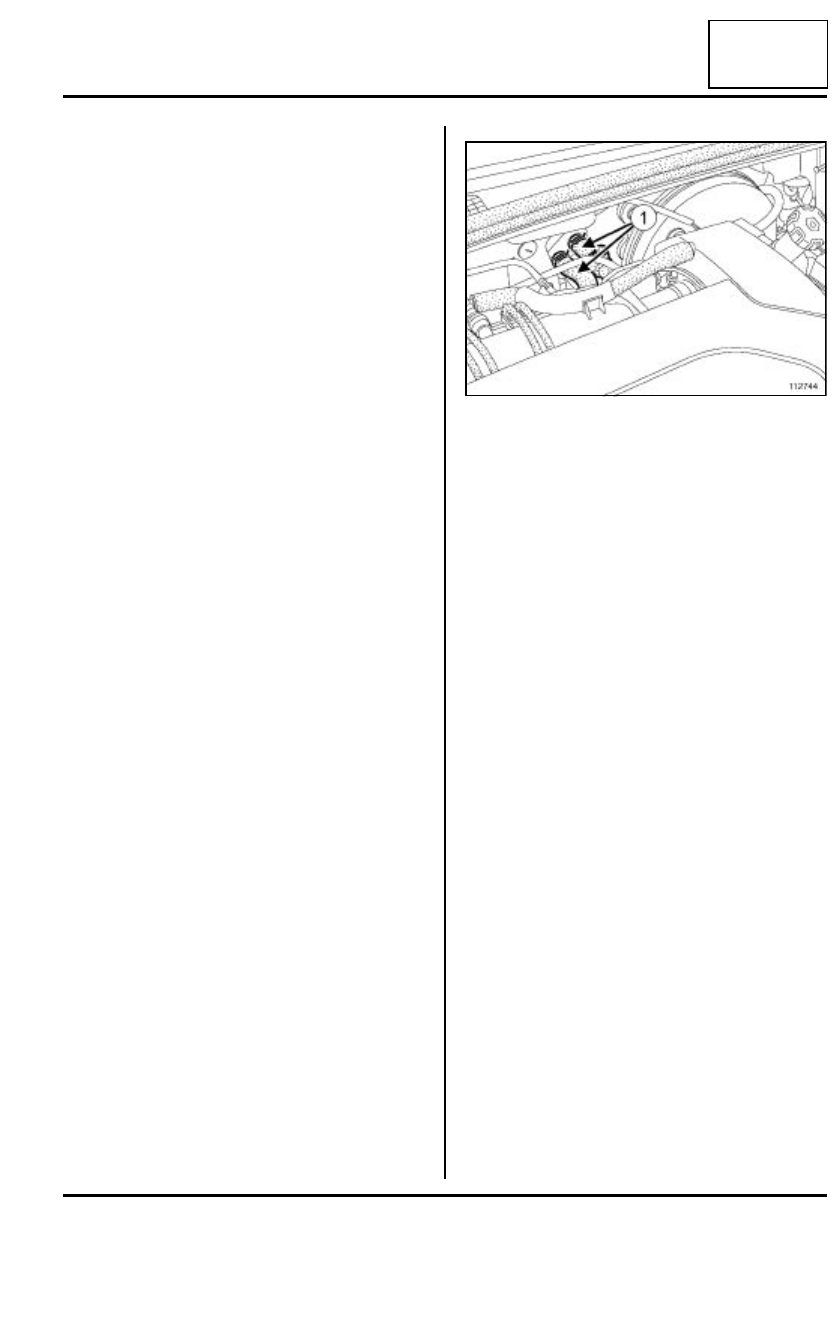

Colocar pinzas de manguitos en (1).

Extraer los manguitos de las canalizaciones del ae-
rotermo.

112744

61A

-

37

CALEFACCIÓN

Cajetín repartidor: Extracción - Reposición

61A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

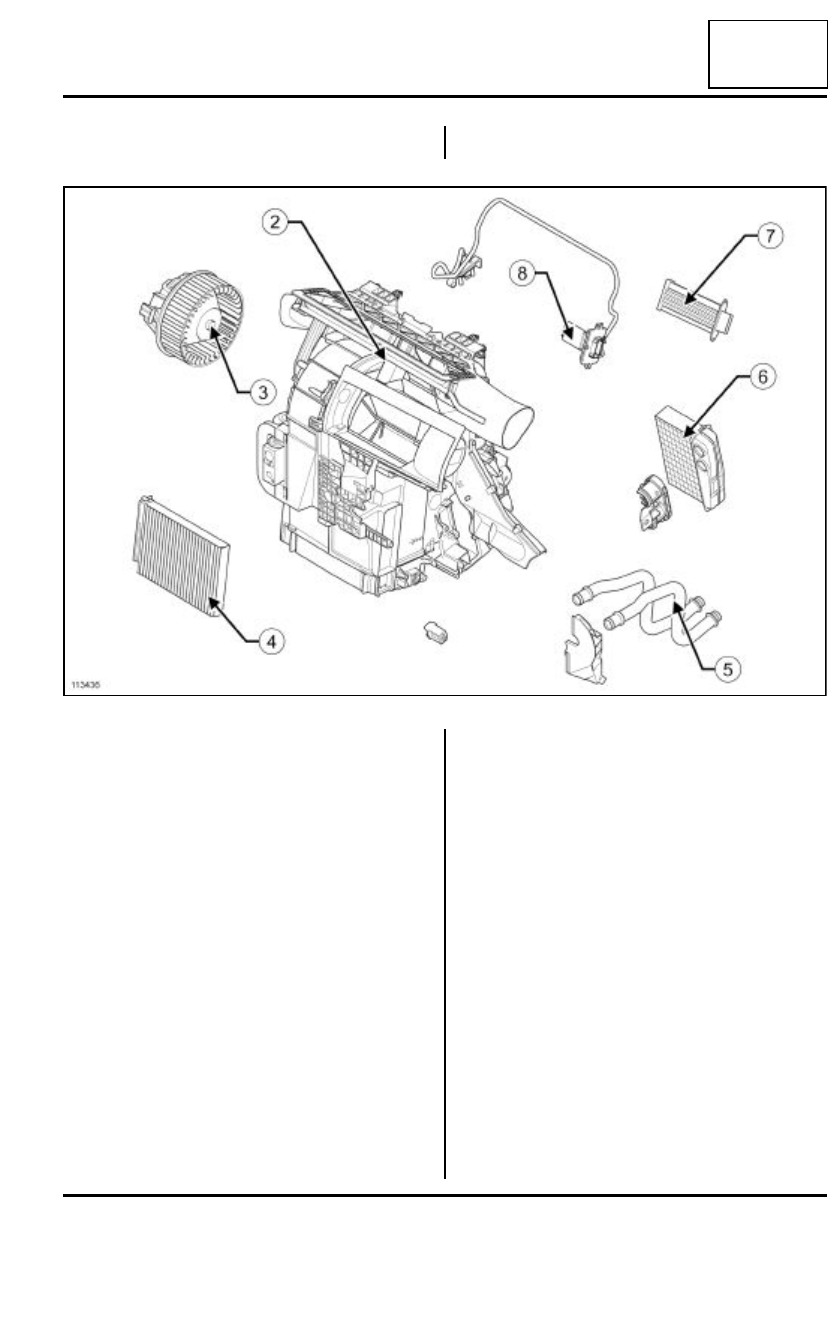

Extraer:

- el cajetín repartidor (2),

- el GMV (3),

- el filtro del habitáculo (4),

- las canalizaciones del aerotermo (5),

- el aerotermo (6),

- el bloque de resistencias de calentamiento (7) (si el

vehículo está equipado),

- el módulo de mando del GMV (8) (si el vehículo

está equipado),

- el módulo de potencia (si el vehículo está equipa-

do),

- el expansor,

- los cables de mando (si el vehículo está equipado),

- los motores (si el vehículo está equipado).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Colocar:

- el GMV,

- el filtro del habitáculo,

- las canalizaciones del aerotermo,

- el aerotermo,

- el bloque de resistencias de calentamiento (si el ve-

hículo está equipado),

- el módulo de mando del GMV (si el vehículo está

equipado),

- el módulo de potencia (si el vehículo está equipa-

do),

- el expansor,

- los cables de mando (si el vehículo está equipado),

- los motores (si el vehículo está equipado).

113436

61A

-

38

CALEFACCIÓN

Cajetín repartidor: Extracción - Reposición

61A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el cajetín repartidor.

III - ETAPA FINAL

Extraer las pinzas de manguitos.

Colocar los manguito de las canalizaciones del aero-
termo.

Colocar:

- los manguitos de las canalizaciones del aerotermo,

- el travesaño del tablero de a bordo (consultar Tra-

vesaño del tablero de a bordo: Extracción - Re-
posición),

- las puertas delanteras (consultar Puerta lateral

delantera: Extracción - Reposición),

- la columna de dirección (consultar Columna de di-

rección: Extracción - Reposición),

- los conductos de distribución de aire lateral (con-

sultar 61A, Calefacción, Conducto de distribución
de aire lateral delantero: Extracción - Reposición,
página 61A-66),

- el tablero de a bordo (consultar MR 393 Carroce-

ría, 57A, Accesorios interiores, Tablero de a
bordo: Extracción-reposición),

- el cuadro de mando de climatización (consultar

61A, Calefacción, Cuadro de mando: Extracción -
Reposición,  página 61A-63),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado),

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- los tweeters (consultar Tweeter: Extracción - Re-

posición),

- el captador de insolación (consultar 62B, Climatiza-

ción regulada, Detector de insolación: Extracción -
Reposición,  página  62B-20) (si el vehículo está
equipado),

- el conjunto de mandos bajo el volante (consultar

Conjunto de mandos bajo el volante: Extrac-
ción - Reposición),

- el airbag frontal (consultar Airbag frontal del con-

ductor: Extracción - Reposición),

- el volante (consultar Volante de dirección: Ex-

tracción - Reposición).
