37A

-

58

MANDOS DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

37A

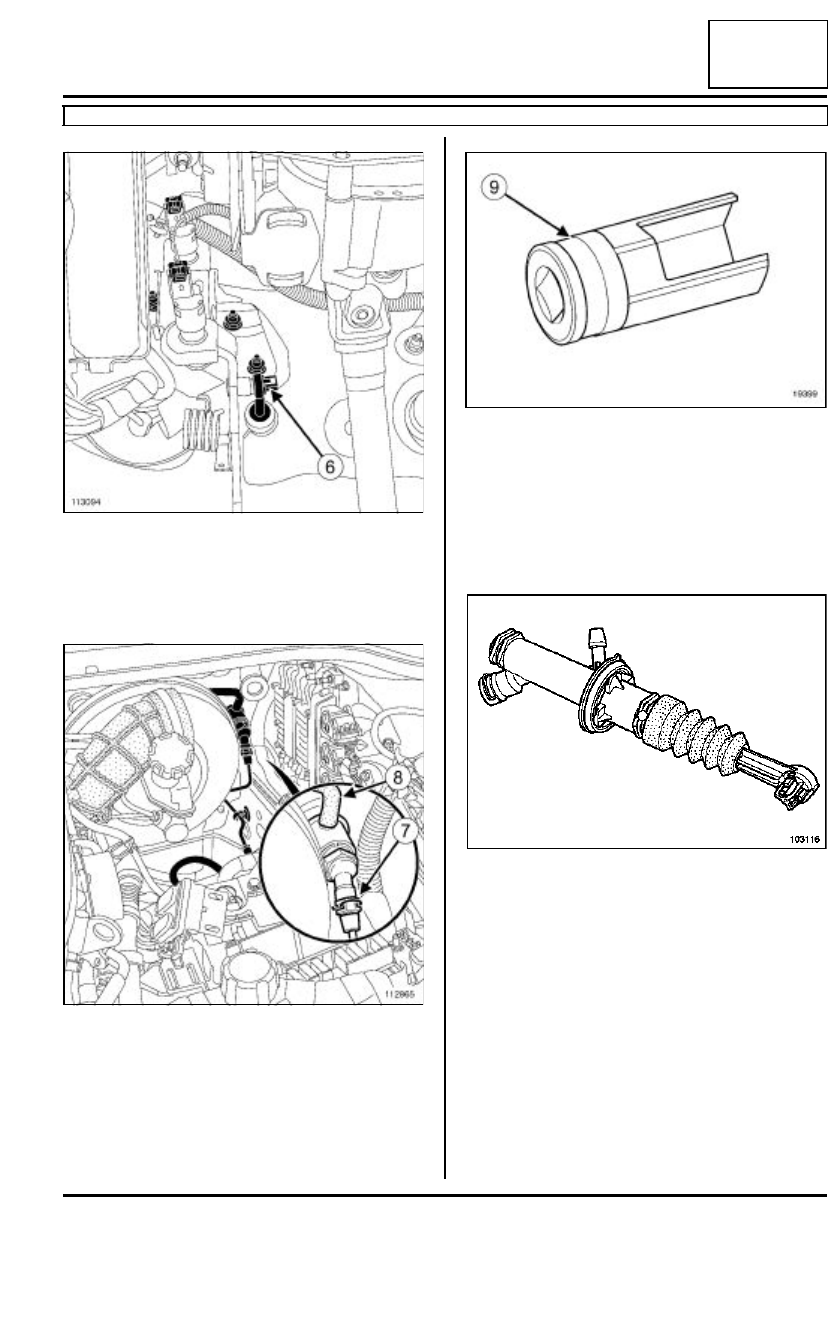

Desacoplar la rótula (6) del emisor del pedal de em-
brague en el habitáculo.

Colocar un paño debajo del emisor.

Levantar la grapa (7) del emisor.

Desacoplar la canalización del emisor.

Desconectar la canalización (8) entre el emisor y el
depósito del líquido de freno.

Poner unos tapones en los orificios.

Extraer el emisor girándolo un cuarto de vuelta en el
sentido de las agujas del reloj (fijación de tipo bayo-
neta) mediante el útil (9) (Emb. 1596).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Verificar el estado de las juntas.

113094

112865

19399

103116

37A

-

59

MANDOS DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

37A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el emisor girándolo un cuarto de vuelta en el
sentido contrario a las agujas del reloj (fijación de
tipo bayoneta) mediante el útil (Emb. 1596).

Extraer los tapones de los orificios.

Volver a poner la canalización en el emisor.

Presionar en la grapa del emisor.

Colocar la canalización entre el emisor y el depósito
del líquido de freno.

Volver a poner la rótula del emisor del pedal de em-
brague en el habitáculo.

III - ETAPA FINAL

Efectuar la purga del mando del embrague (consul-
tar  37A, Mandos de elementos mecánicos,  Cir-
cuito del embrague: Purga, página 37A-53).

Colocar:

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición),

-  la batería (consultar Batería: Extracción - Repo-

sición).

Verificar el correcto funcionamiento del sistema de
embrague.

Nota:

El emisor posee un posicionador, existe una sola
posición.

ATENCIÓN

No utilizar la toma como apoyo para la coloca-
ción del emisor.

Nota:

Lubrificar con líquido de freno los dos extremos
de la canalización de alimentación para facilitar
el enmangado a la toma del depósito de la
bomba de frenos.

K4J o K4M o K9K

37A

-

60

MANDOS DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague: Extracción - Reposición

DIRECCIÓN A DERECHA

37A

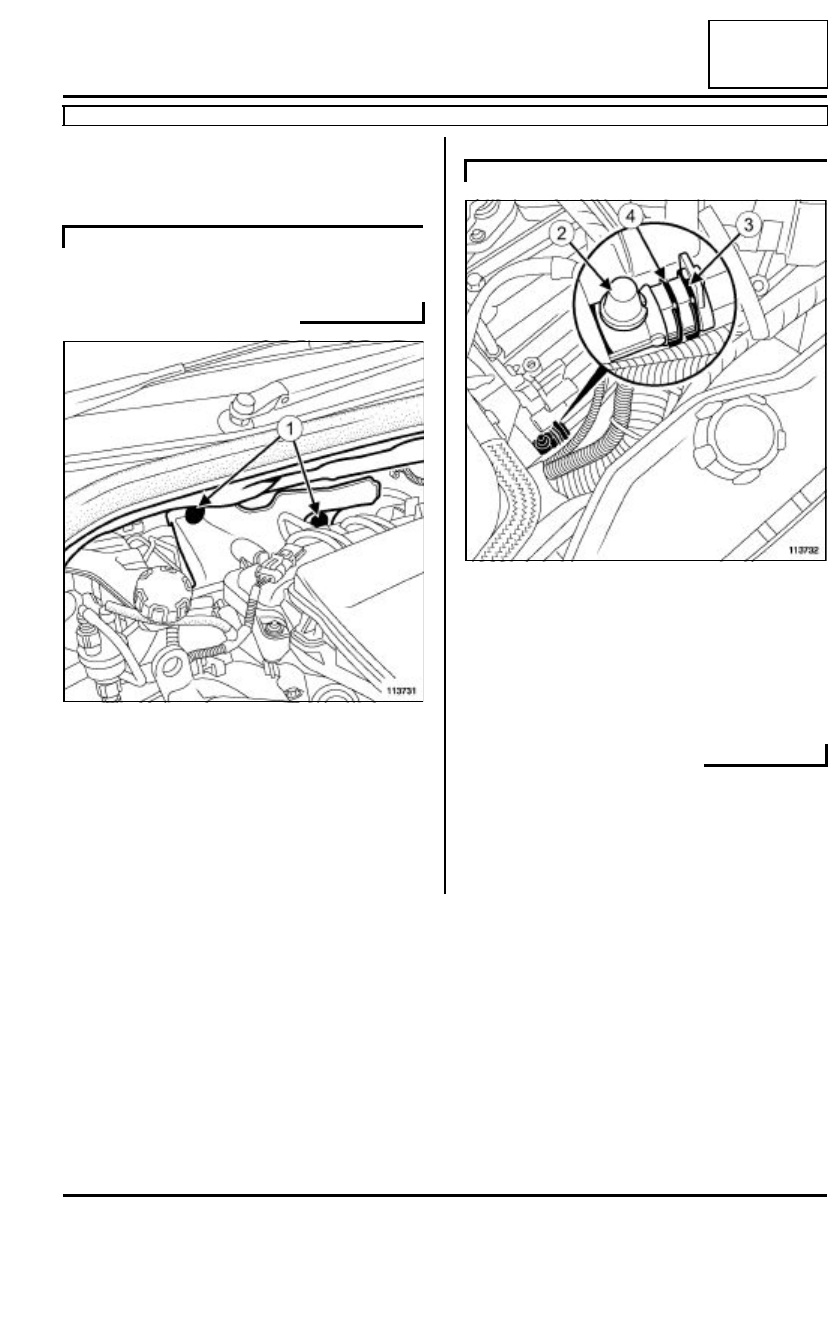

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el conducto de admisión de aire.

Extraer los clips (1) del insonorizante.

Separar el insonorizante para el acceso al cilindro
emisor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Colocar una pinza de manguitos en la unión entre el
depósito del líquido de freno y el emisor.

Extraer el tapón de purga (2).

Encajar la grapa (3) para bloquear la canalización
de mando del embrague.

Levantar la grapa (4).

Sacar un tramo de la canalización del mando del
embrague para liberar el orificio de purga.

K4J o K4M o K9K

113731

JH3 o JR5

113732

37A

-

61

MANDOS DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague: Extracción - Reposición

DIRECCIÓN A DERECHA

37A

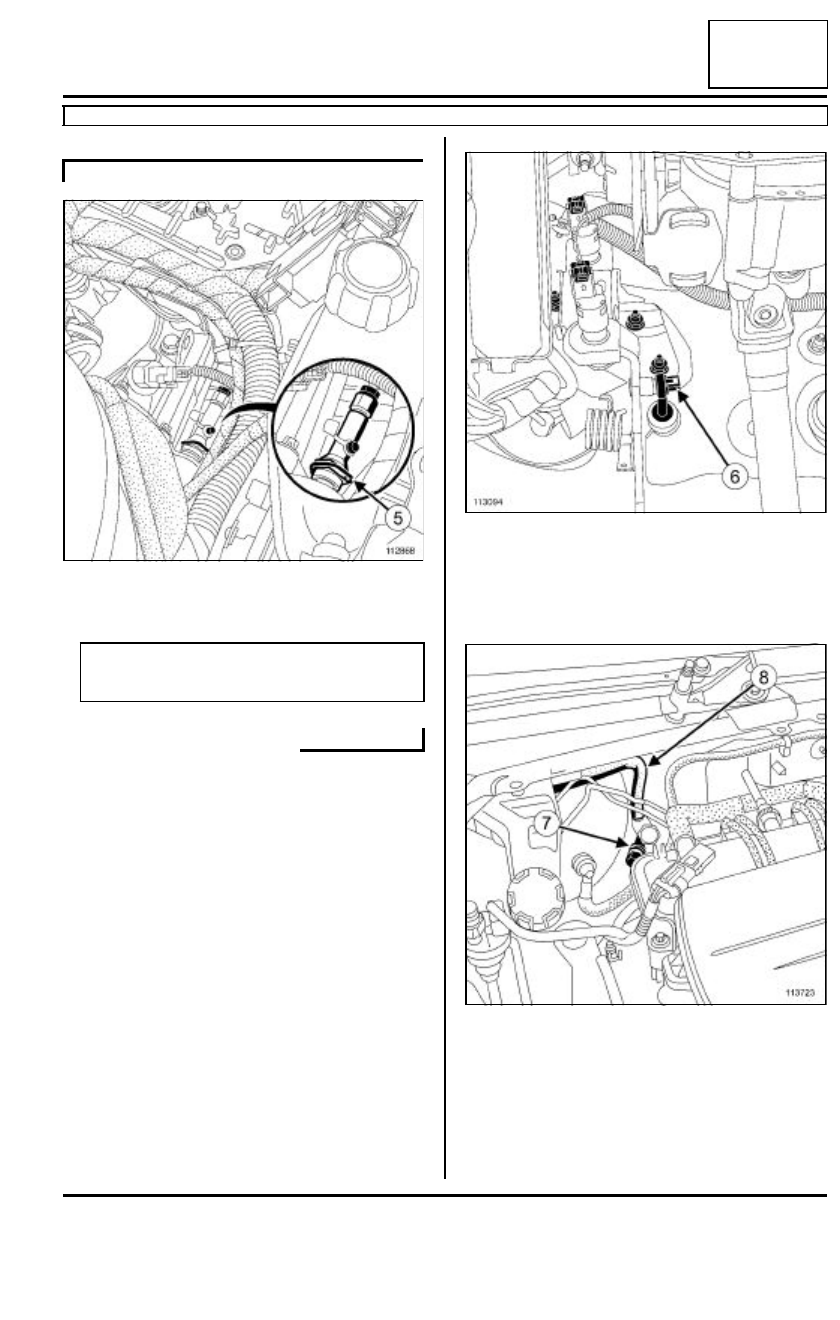

Presionar en la grapa (5) y sacar un tramo de la ca-
nalización del mando del embrague.

Empalmar un tubo transparente al orificio de purga
unido a un bocal vacío colocado por debajo del orifi-
cio de purga.

Accionar el pedal del embrague con la mano (para
vaciar el emisor y la canalización del embrague).

Desacoplar la rótula (6) del emisor del pedal de em-
brague en el habitáculo.

Colocar un paño debajo del emisor.

Levantar la grapa (7) del emisor.

Desacoplar la canalización del emisor.

Desconectar la canalización (8) entre el emisor y el
depósito del líquido de freno.

Poner unos tapones en los orificios.

TL4

112868

Nota:

Prever la caída del líquido de freno.

113094

113723
