37A

-

30

MANDOS DE ELEMENTOS MECÁNICOS

Válvula de retención del amplificador de frenado: Extracción - Reposición

DIRECCIÓN A DERECHA

37A

Conectar la válvula de retención a la altura del co-
lector de admisión.

Conectar la válvula de retención a la altura del am-
plificador.

III - ETAPA FINAL

Colocar el insonorizante en la parte superior.

Colocar las grapas de fijación del insonorizante.

Colocar la tapa del motor.

D4F o K4J o K4M

K4J o K4M o K9K

37A

-

31

MANDOS DE ELEMENTOS MECÁNICOS

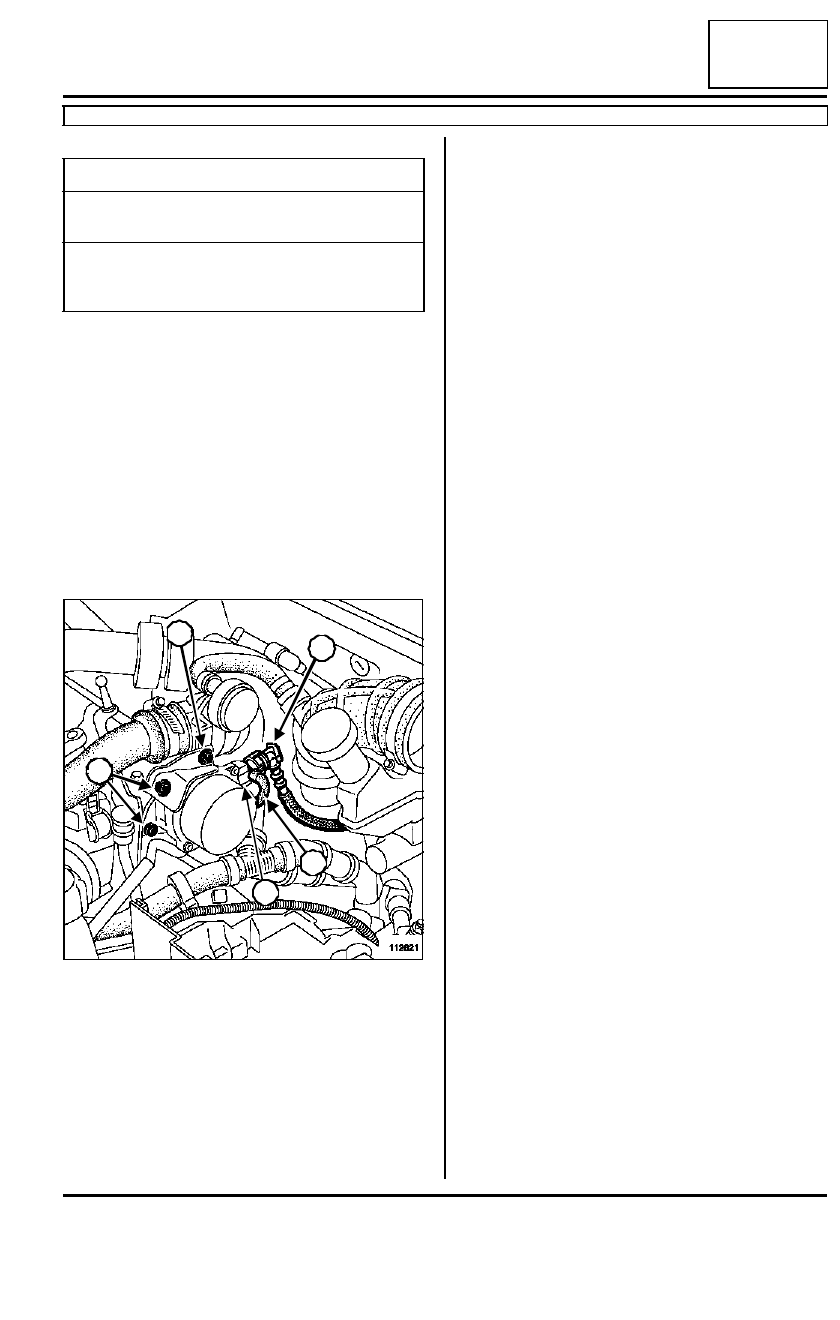

Bomba de vacío: Extracción - Reposición

K9K

37A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer:

- las tapas del motor,

- la conducción de aire del filtro de aire.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Aflojar el tornillo (3) de fijación de la patilla de suje-
ción de la bomba de vacío.

Extraer:

- el flexible (1) unido al amplificador de frenado,

- el tubo (2),

- los tornillos de fijación (4) de la bomba de vacío,

- la bomba de vacío.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir sistemáticamente la junta de la bomba de
vacío.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la bomba de vacío con la junta nueva,

- los tornillos de fijación de la bomba de vacío.

Apretar a los pares:

- los  tornillos de fijación de la bomba de vacío

(21 N.m),

- el tornillo de fijación de la patilla de sujeción de

la bomba de vacío (21 N.m).

Colocar:

- el tubo,

- el flexible unido al amplificador de frenado.

III - ETAPA FINAL

Colocar:

- la conducción de aire del filtro de aire,

- las tapas del motor.

Pares de apriete

m

tornillos de fijación de la
bomba de vacío

21 N.m

tornillo de fijación de la
patilla de sujeción de la
bomba de vacío

21 N.m

112621

1

2

3

4

4

37A

-

32

MANDOS DE ELEMENTOS MECÁNICOS

Conjunto pedalier de freno acelerador: Extracción - Reposición

37A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer:

- la moldura del cárter inferior,

- la tapa lateral del cárter inferior.

Extraer:

- los tornillos (1),

- el clip (2),

- el cárter inferior (3), desconectando los diferentes

conectores,

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar:

- el conector (4) del contactor de stop,

- el conector (5) del pedal del acelerador.

Extraer el contactor de stop girándolo un cuarto de
vuelta en el sentido contrario a las agujas del reloj.

Extraer el eje de unión doble seguridad (6) entre la
varilla de empuje del amplificador de frenado y el
pedal de freno, tras haber basculado el eje de unión
hacia arriba, actuar en el casquillo (7) utilizando un
destornillador plano.

Pares de apriete

m

tuercas de fijación del
conjunto pedalier

21 N.m

tuercas de fijación de la
patilla de seguridad

21 N.m

112300

113089

109879

37A

-

33

MANDOS DE ELEMENTOS MECÁNICOS

Conjunto pedalier de freno acelerador: Extracción - Reposición

37A

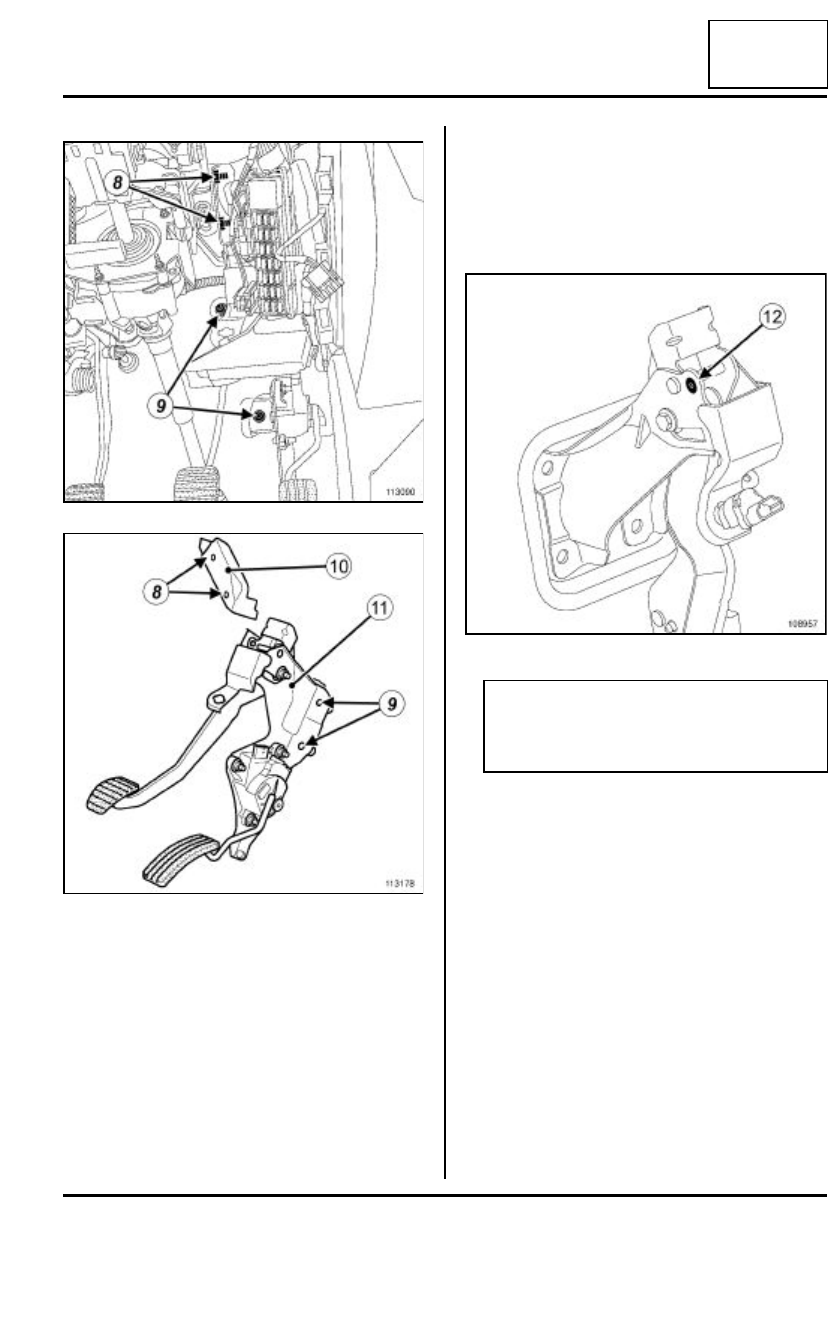

Extraer:

- las tuercas (8) de la patilla de seguridad,

- las tuercas de fijación (9) del conjunto pedalier,

- la patilla de seguridad (10),

- el conjunto pedalier (11).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir sistemáticamente el eje de unión entre la
varilla de empuje del amplificador de frenado y el
pedal de freno en cada extracción.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el conjunto pedalier,

- la patilla de seguridad,

- las tuercas de fijación del conjunto pedalier,

- las tuercas de la patilla de seguridad.

Apretar a los pares:

- las tuercas de fijación del conjunto pedalier (21

N.m),

- las tuercas de fijación de la patilla de seguridad

(21 N.m).

Es imperativo volver a montar el eje de unión entre
la varilla de empuje del amplificador de frenado y el
pedal de freno de derecha a izquierda y de arriba a
abajo.

113090

113178

108957

ATENCIÓN

Tener cuidado para que el remache (12) que
sujeta el pedal de freno al piso no esté defec-
tuoso, si no sustituir el pedalier.
