Renault Clio. Manual - parte 223





36B

-

21

DIRECCIÓN ASISTIDA

Columna de dirección: Extracción - Reposición

36B

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir sistemáticamente el tornillo del volante tras
cada extracción.

Sustituir sistemáticamente el tornillo y la tuerca-leva
de la pinza abatible tras cada extracción.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el eje intermedio de la columna de dirección,

- el tornillo de unión de la columna de dirección con

el eje intermedio,

- los conectores de la columna de dirección,

- la columna de dirección con el eje intermedio,

- los tornillos de fijación de la columna de dirección

en el travesaño.

Extraer el calce.

Apretar al par los tornillos de fijación de la colum-
na de dirección (21 N.m)
.

ATENCIÓN

Tener la precaución de no separar las dos partes
deslizantes del eje intermedio.

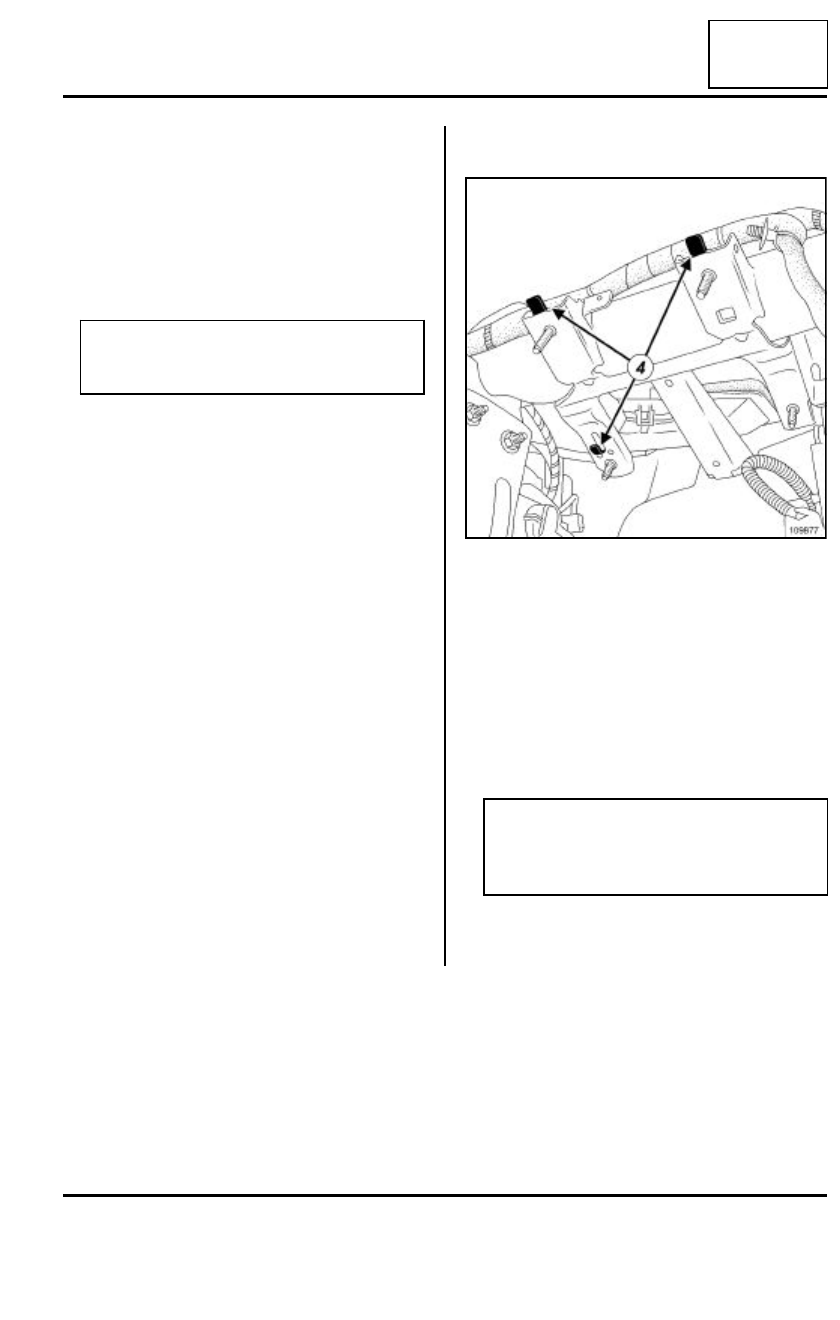

109877

Nota:

Antes de apretar, se debe sujetar la columna de
dirección en el travesaño mediante las pre-suje-
ciones (4) delanteras y traseras.

36B

-

22

DIRECCIÓN ASISTIDA

Columna de dirección: Extracción - Reposición

36B

Respetar el sentido de montaje del tornillo y la tuer-
ca-leva de la pinza abatible.

Colocar:

- la pinza abatible,

- el tornillo nuevo de la pinza abatible,

- la tuerca nueva de la pinza abatible.

Preapretar la tuerca y el tornillo de la pinza abatible.

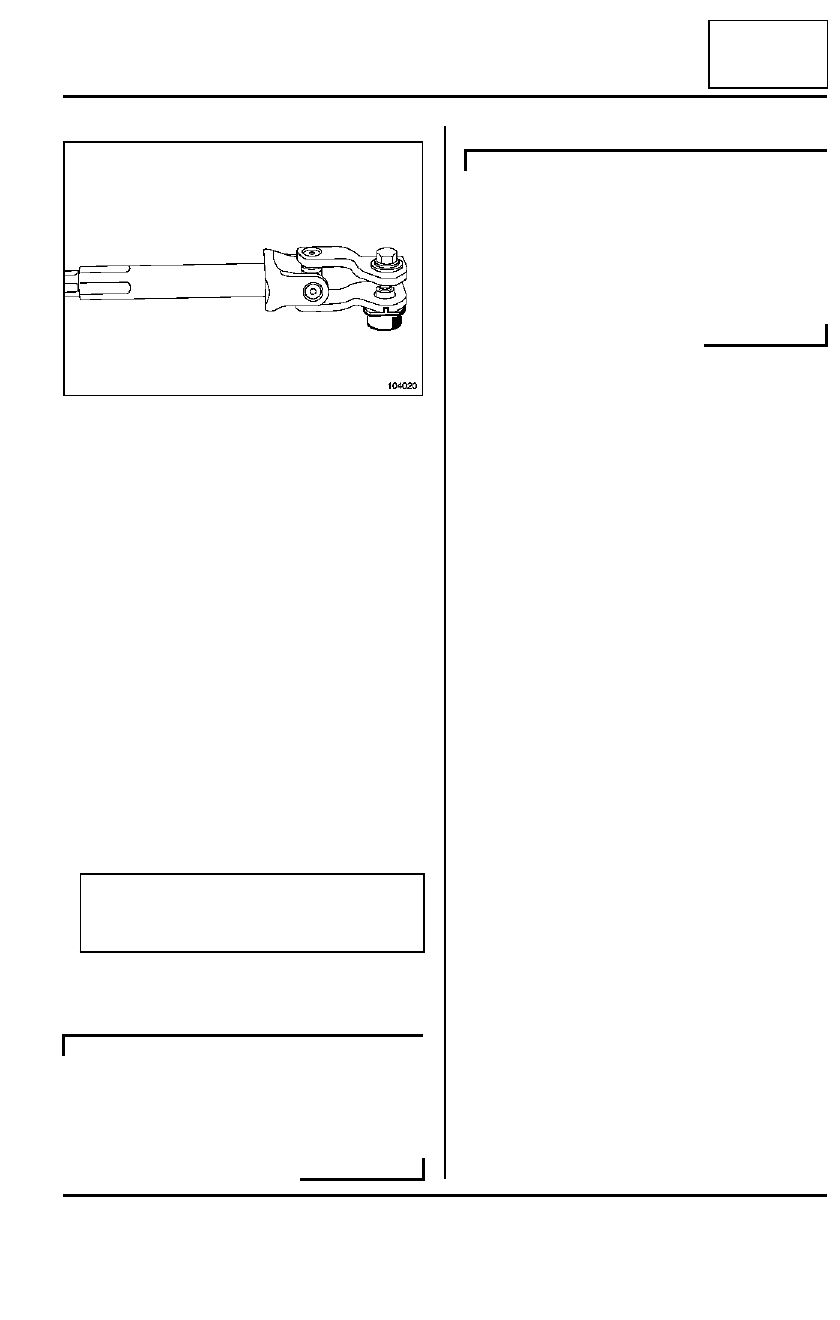

Tirar del eje intermedio para asegurarse de la pre-
sencia del tornillo en la garganta.

Apretar a los pares:

- el tornillo de unión de la columna de dirección

con el eje intermedio (32 N.m),

- el  tornillo de la pinza abatible en la caja de di-

rección (24 N.m).

Colocar la moqueta del suelo.

III - ETAPA FINAL

Colocar el cerrojo eléctrico de la columna de direc-
ción (consultar Cerrojo eléctrico de la columna de
dirección: Extracción - Reposición
).

Colocar el contactor de arranque, en caso de susti-
tuir la columna de dirección (consultar Contactor de
arranque: Extracción - Reposición
).

Colocar el casquillo receptor del antiarranque (con-
sultar  Casquillo receptor: Extracción - Reposi-
ción
).

Colocar el conjunto de mandos bajo el volante (con-
sultar  Conjunto de mandos bajo el volante: Ex-
tracción - Reposición
).

Colocar el volante de dirección (consultar 36BDi-
rección asistida
,  Volante de dirección: Extrac-
ción - Reposición
, página 36B-25).

Colocar el airbag frontal (consultar Airbag frontal
del conductor: Extracción - Reposición
).

Conectar la batería (consultar Batería: Extracción -
Reposición
).

Desbloquear el calculador del airbag utilizando elú-
til de diagnóstico
 (consultar MR 394 Diagnóstico,
88C, Airbag y pretensores, Proceso de bloqueo
del calculador del airbag
).

Configurar el calculador de dirección asistida eléctri-
ca (consultar MR 394 Diagnóstico, 36B, Dirección
asistida eléctrica, Sustitución de los órganos
)

104020

Nota:

Verificar que la moqueta del suelo está situada
bajo el tope del pedal del acelerador.

VEHÍCULO CON TARJETA

VEHÍCULO CON LLAVE

36B

-

23

DIRECCIÓN ASISTIDA

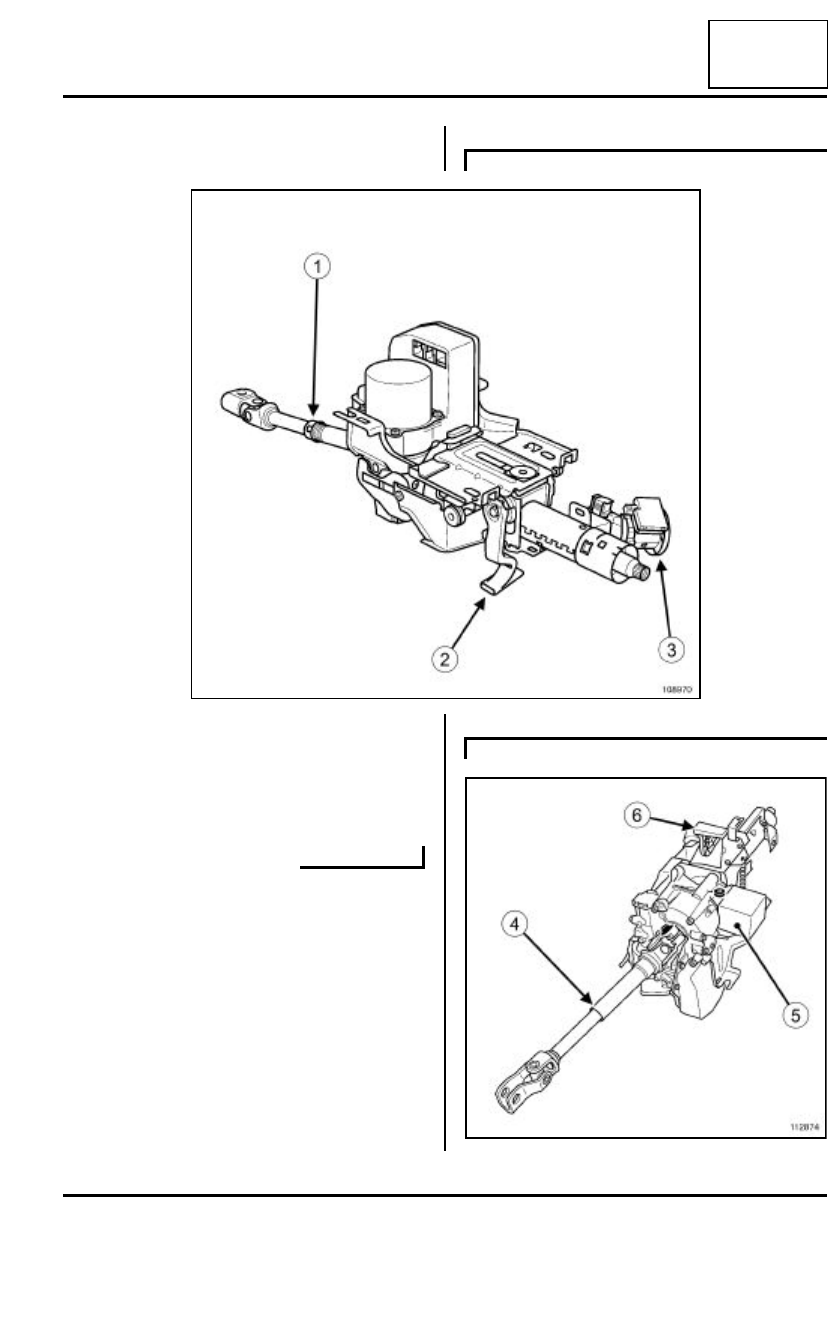

Columna de dirección: Lista y localización de los elementos

36B

VEHÍCULO CON LLAVE

108970

(1)

Eje intermedio

(2)

Empuñadura de reglaje de la
columna de dirección

(3)

Contactor con llave

VEHÍCULO CON TARJETA

112874

36B

-

24

DIRECCIÓN ASISTIDA

Columna de dirección: Lista y localización de los elementos

36B

(4)

Eje intermedio

(5)

Cerrojo eléctrico de la columna
de dirección

(6)

Empuñadura de reglaje de la
columna de dirección
