Renault Clio. Manual - parte 216

36A

-

8

CONJUNTO DIRECCIÓN

Caja de dirección asistida: Extracción - Reposición

TL4, y DIRECCIÓN A IZQUIERDA

36A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to);.

Extraer:

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4),

- la cuna (consultar 31A,  Elementos portadores

delanteros, Cuna del tren delantero: Extracción
- Reposición, página 31A-25).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

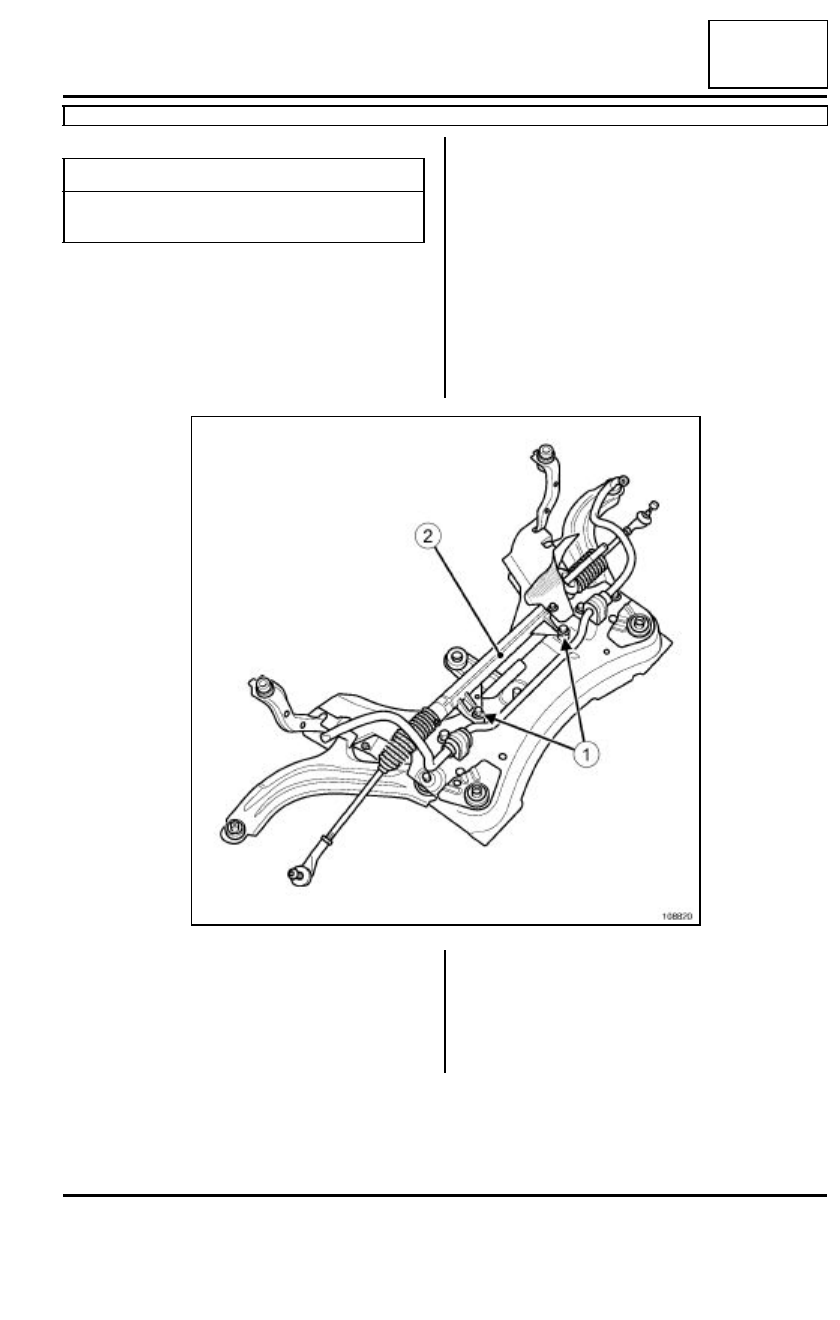

Extraer:

- los tornillos de fijación de la pantalla térmica,

- la pantalla térmica,

- los tornillos (1) de fijación de la caja de dirección,

- la caja de dirección (2).

Pares de apriete

m

tornillos de fijación de la
caja de dirección

110 N.m

108820

36A

-

9

CONJUNTO DIRECCIÓN

Caja de dirección asistida: Extracción - Reposición

TL4, y DIRECCIÓN A IZQUIERDA

36A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir sistemáticamente en cada extracción:

- las tuercas de freno de la bieleta de reenvío de la

barra estabilizadora,

- el tornillo y la tuerca-leva de pinza abatible.

Poner las ruedas rectas.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la caja de dirección,

- los tornillos de fijación de la caja de dirección,

- la pantalla térmica,

- los tornillos de fijación de la pantalla térmica.

Apretar al par los tornillos de fijación de la caja de
dirección (110 N.m).

III - ETAPA FINAL

Colocar:

- la cuna (consultar 31A,  Elementos portadores

delanteros, Cuna del tren delantero: Extracción
- Reposición, página 31A-25),

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4).

Efectuar un reglaje de los trenes rodantes delante-
ros (consultar Reglaje del tren delantero).

Efectuar imperativamente una inicialización del sis-
tema de las lámparas de xenón (si el vehículo está
equipado); (consultar MR 394 Diagnóstico, 80C,
Lámparas de xenón, Sustitución de órganos).

ATENCIÓN

Colocar imperativamente una cala de 10 mm de
espesor entre el travesaño del radiador y la
cuna, y centrar el peón del travesaño del radia-
dor en el orificio de la cuna a la altura de la fija-
ción delantera del brazo inferior, para apretar al
par las fijaciones del travesaño del radiador.

36A

-

10

CONJUNTO DIRECCIÓN

Bieleta de dirección: Extracción - Reposición

36A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Extraer la rueda delantera del lado implicado(con-
sultar  35A, Ruedas y neumáticos:,  Rueda: Ex-
tracción - Reposición, página 35A-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

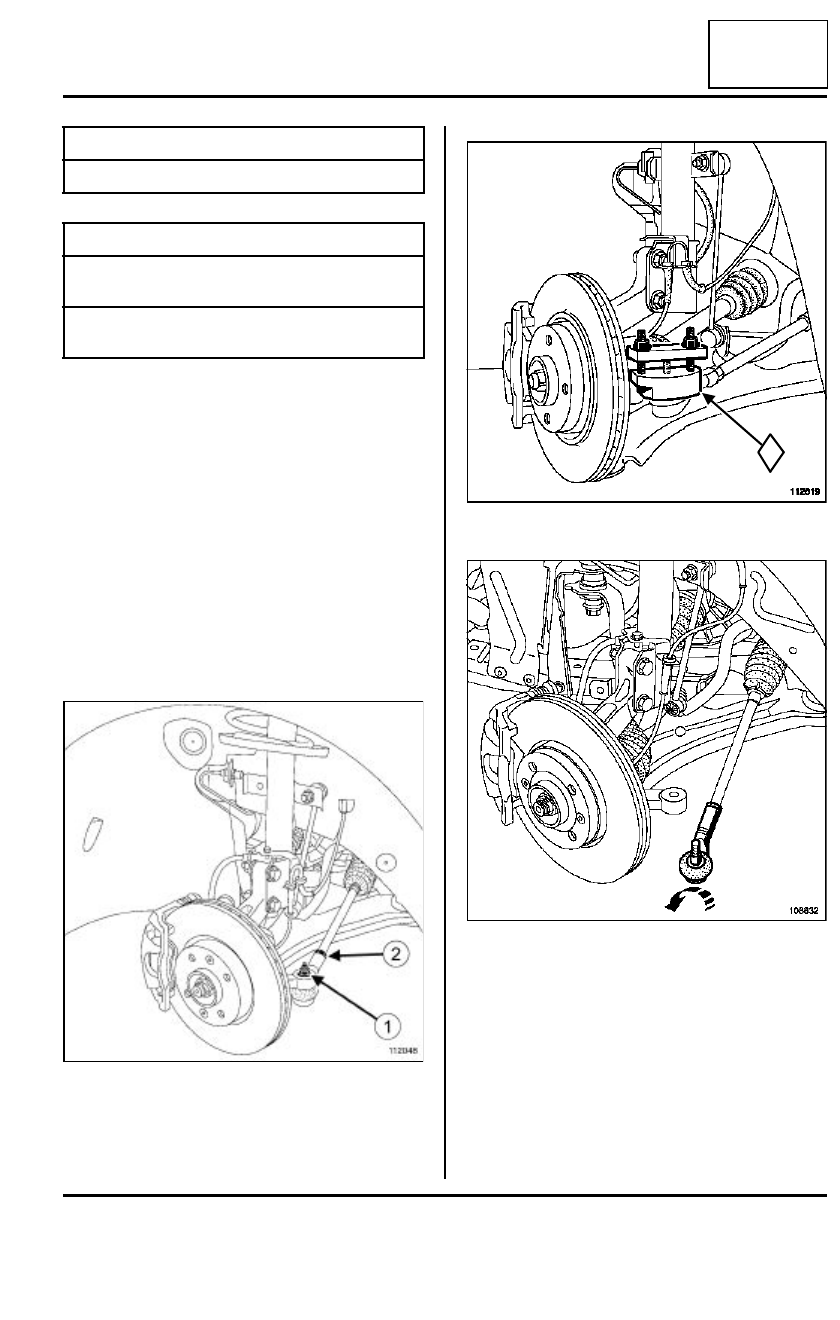

Aflojar la contra-tuerca (2) de reglaje del paralelis-
mo.

Quitar la tuerca (1) de la rótula de la bieleta de direc-
ción.

Extraer la rótula mediante el útil (1) Tav. 476 .

Aflojar la bieleta de dirección en el sentido contrario
a las agujas del reloj y memorizar el número de vuel-
tas para la reposición.

Extraer la bieleta de dirección.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Enroscar la bieleta de dirección el número de vuel-
tas memorizadas durante la extracción.

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Pares de apriete

m

tuerca de la rótula de la
bieleta de dirección

35 N.m

contra-tuerca de reglaje
del paralelismo

53 N.m

112048

112619

108832

1

36A

-

11

CONJUNTO DIRECCIÓN

Bieleta de dirección: Extracción - Reposición

36A

Colocar la rótula de dirección.

Colocar la tuerca de la rótula de la bieleta de direc-
ción.

Apretar a los pares:

- la tuerca de la rótula de la bieleta de dirección

(35 N.m),

- la  contra-tuerca de reglaje del paralelismo (53

N.m).

II - ETAPA FINAL

Colocar la rueda(consultar 35A, Ruedas y neumá-
ticos:, Rueda: Extracción - Reposición, página
35A-4).

Controlar los valores de los trenes rodantes(consul-
tar 30A, Generalidades, Tren delantero: Valores
de reglaje, página 30A-13).
