33A

-

21

ELEMENTOS PORTADORES TRASEROS

Amortiguador: Extracción - Reposición

33A

Durante la sustitución de un amortiguador, sustituir im-
perativamente el amortiguador del lado opuesto.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Retirar el guarnecido interior del maletero.

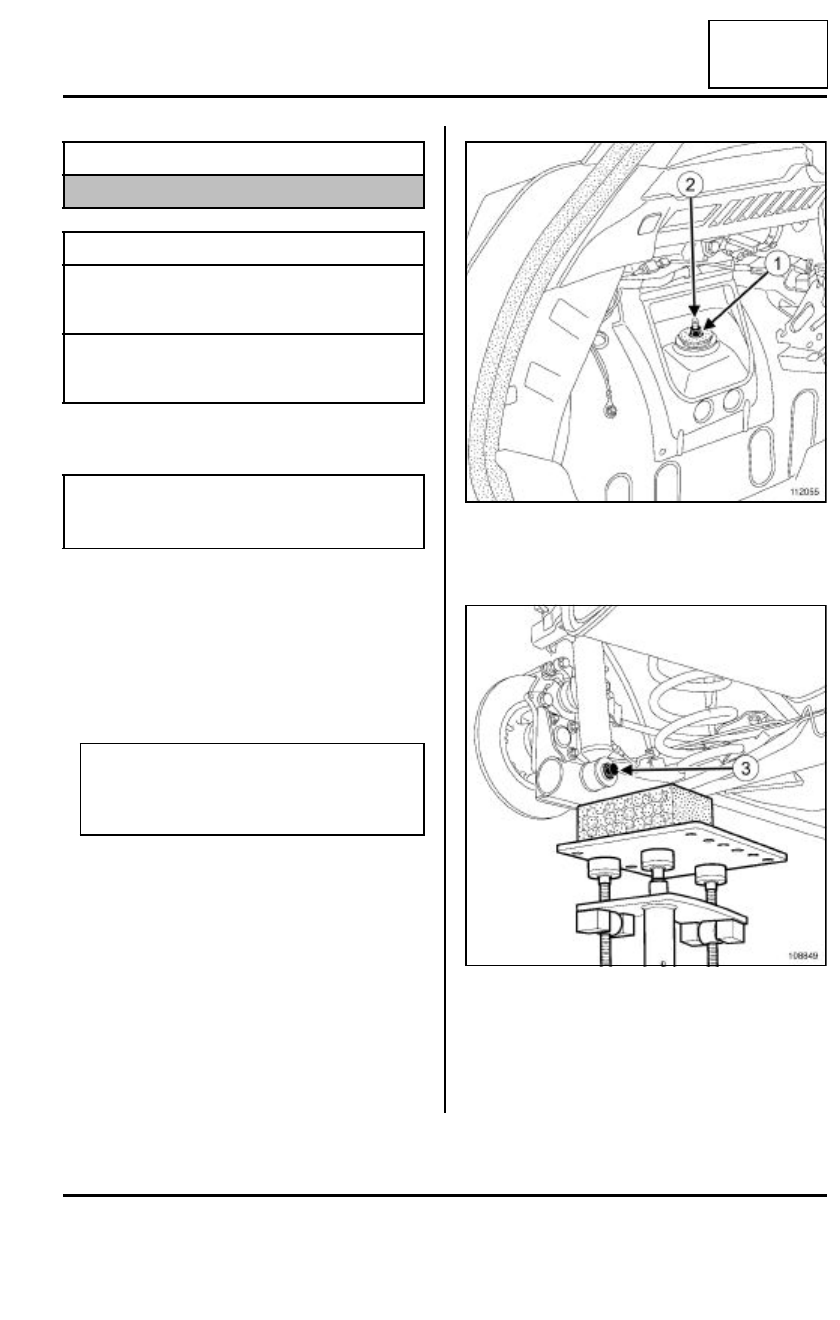

Aflojar la tuerca (1) de fijación superior del amorti-
guador, con las ruedas en el suelo.

Levantar el elevador.

Poner el útil gato de órganos en contacto, con una
cala, bajo el tren trasero a la altura del amortigua-
dor.

Quitar el tornillo de fijación (3) inferior del amortigua-
dor.

Retirar el útil gato de órganos.

Material indispensable

gato de órganos

Pares de apriete

m

tornillos inferiores  de
fijación de los amorti-
guadores

105 N.m

tuercas superiores  de
fijación de los amorti-
guadores

21 N.m

ATENCIÓN

No tomar nunca apoyo en el tren trasero con un
sistema de levantamiento.

ATENCIÓN

Efectuar la extracción y la reposición de un
amortiguador, y después la extracción y la repo-
sición del amortiguador del otro lado.

112055

108849

33A

-

22

ELEMENTOS PORTADORES TRASEROS

Amortiguador: Extracción - Reposición

33A

Extraer:

- la tuerca (1) de fijación superior del amortiguador

sujetando a la vez la cabeza del tornillo (2),

- el amortiguador.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir sistemáticamente la tuerca de retención su-
perior de fijación del amortiguador.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el amortiguador,

- la tuerca nueva de fijación superior del amortigua-

dor.

Levantar el elevador.

Poner el tornillo de fijación inferior del amortiguador
mediante el útil gato de órganos en contacto, con
una cala, bajo el tren trasero a la altura del amorti-
guador.

Apretar a los pares:

- los tornillos inferiores de fijación de los amorti-

guadores (105 N.m),

- las tuercas superiores de fijación de los amorti-

guadores (21 N.m) sujetando a la vez la cabeza
del tornillo, con las ruedas en el suelo.

Repetir la operación del lado opuesto.

33A

-

23

ELEMENTOS PORTADORES TRASEROS

Tren trasero completo: Extracción - Reposición

33A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA

EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-

miento).

Para amarrar el vehículo (consultar 02A, Medio de

levantamiento, Vehículo: Remolcado y levanta-
miento).

Desbloquear el freno de aparcamiento.

Colocar el útil aprieta-pedal en el pedal de freno

para limitar la caída del líquido de freno.

Quitar las ruedas traseras (consultar 35A, Ruedas y

neumáticos:, Rueda: Extracción - Reposición,
página 35A-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer los tambores (consultar 33A, Elementos
portadores traseros,  Tambor de freno trasero:
Extracción - Reposición, página 33A-11).

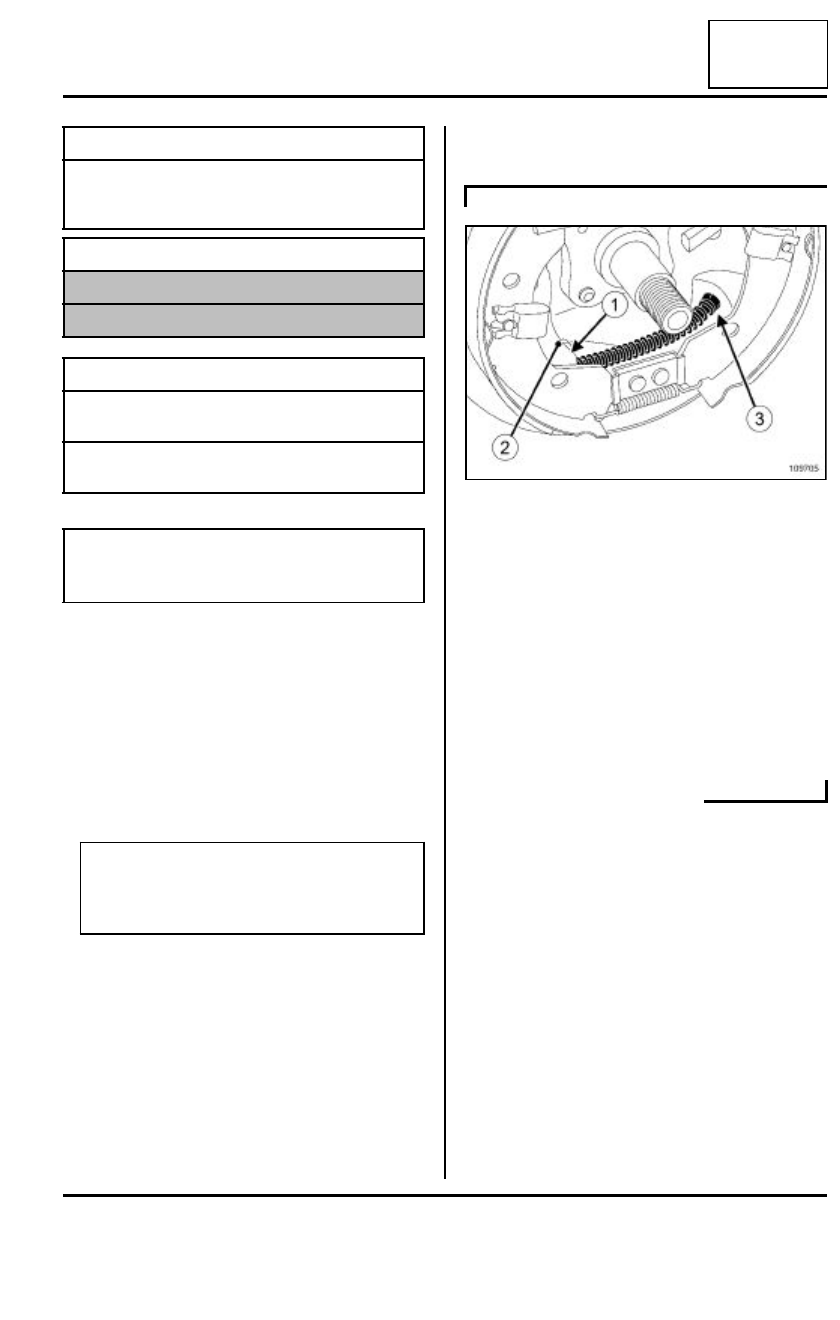

Extraer el cable (1) del freno de aparcamiento de la
palanca (2) con ayuda de una pinza y de un destor-
nillador.

Soltar la funda (3) del cable del freno de aparca-
miento del plato de tambor.

Soltar los captadores de velocidad de la rueda a la
altura de los platos.

Desgrapar los captadores de velocidad de la rueda
del tren trasero.

Utillaje especializado indispensable

Mot. 1390

Soporte para extrac-
ción - reposición del
grupo motopropulsor

Material indispensable

aprieta-pedal

correa de seguridad

Pares de apriete

m

tornillos de fijación de
los apoyos

62 N.m

tuercas de los flexibles
de freno

14 N.m

ATENCIÓN

No tomar nunca apoyo en el tren trasero con un
sistema de levantamiento.

IMPORTANTE

Durante esta operación, amarrar el vehículo al
elevador mediante una correa para evitar que se
desequilibre.

FRENO DE TAMBOR

109705

33A

-

24

ELEMENTOS PORTADORES TRASEROS

Tren trasero completo: Extracción - Reposición

33A

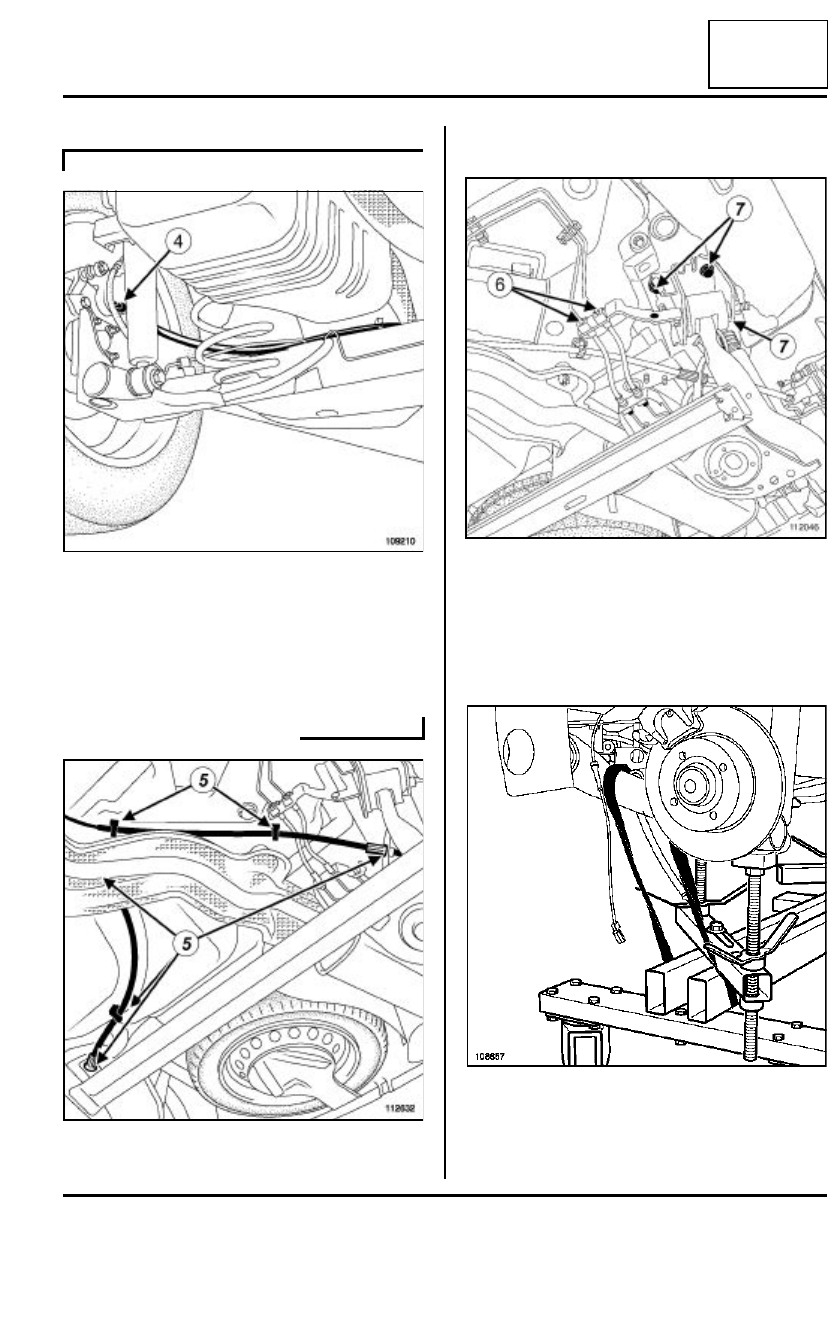

Extraer los cables (4) del freno de aparcamiento a la
altura de los estribos de freno.

Soltar los captadores de velocidad de la rueda.

Desgrapar los captadores de velocidad de la rueda
del tren trasero.

Desgrapar los cables del freno de aparcamiento de
sus guías (5).

Memorizar el recorrido de los cables del freno de
aparcamiento para la reposición.

Aflojar los racores (6) de los tubos rígidos de los
flexibles de freno.

Aflojar los tornillos (7) del apoyo del tren trasero.

Extraer los muelles (consultar 33A, Elementos por-
tadores traseros, Muelle de suspensión trasera:
Extracción - Reposición, página 33A-19).

Colocar el útil (Mot. 1390) bajo el tren trasero.

Poner en contacto los patines del útil (Mot. 1390)
con el tren trasero.

Colocar una correa de seguridad en el tren trasero.

FRENO DE DISCO

109210

112632

112046

108857
