31A

-

39

ELEMENTOS PORTADORES DELANTEROS

Conjunto portabuje - transmisión: Extracción - Reposición

DP0 o JH3 o JR5 o TL4

31A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

1 - Lado derecho del vehículo

Montar el portabuje con su transmisión.

Colocar la brida del apoyo intermedio.

Colocar:

- los tornillos de fijación inferior del amortiguador,

- el tornillo de fijación de la patilla de sujeción,

- el bulón de la rótula inferior,

- la tuerca de la rótula de dirección.

Enganchar el captador de velocidad de la rueda en
el portabuje.

2 - Lado izquierdo del vehículo

Montar el portabuje con su transmisión.

Colocar:

- los tornillos de fijación inferior del amortiguador,

- el tornillo de fijación de la patilla de sujeción,

- el bulón de la rótula inferior,

- la tuerca de la rótula de dirección.

Enganchar el captador de velocidad de la rueda en
el portabuje.

III - ETAPA FINAL

Apretar a los pares:

- los  tornillos de la brida del apoyo intermedio

(21 N.m),

- los  bulones de fijación inferior del amortigua-

dor (105 N.m),

- el bulón de la rótula inferior  (60 N.m),

- la tuerca de la rótula de dirección (35 N.m).

Colocar el tornillo superior de columneta.

Colocar:

- los estribos en sus soportes,

- los tornillos superior de columneta,

- las pastillas de freno delantero (consultar 31A, Ele-

mentos portadores delanteros, Pastillas del
freno delantero: Extracción - Reposición, pági-
na 31A-1),

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4).

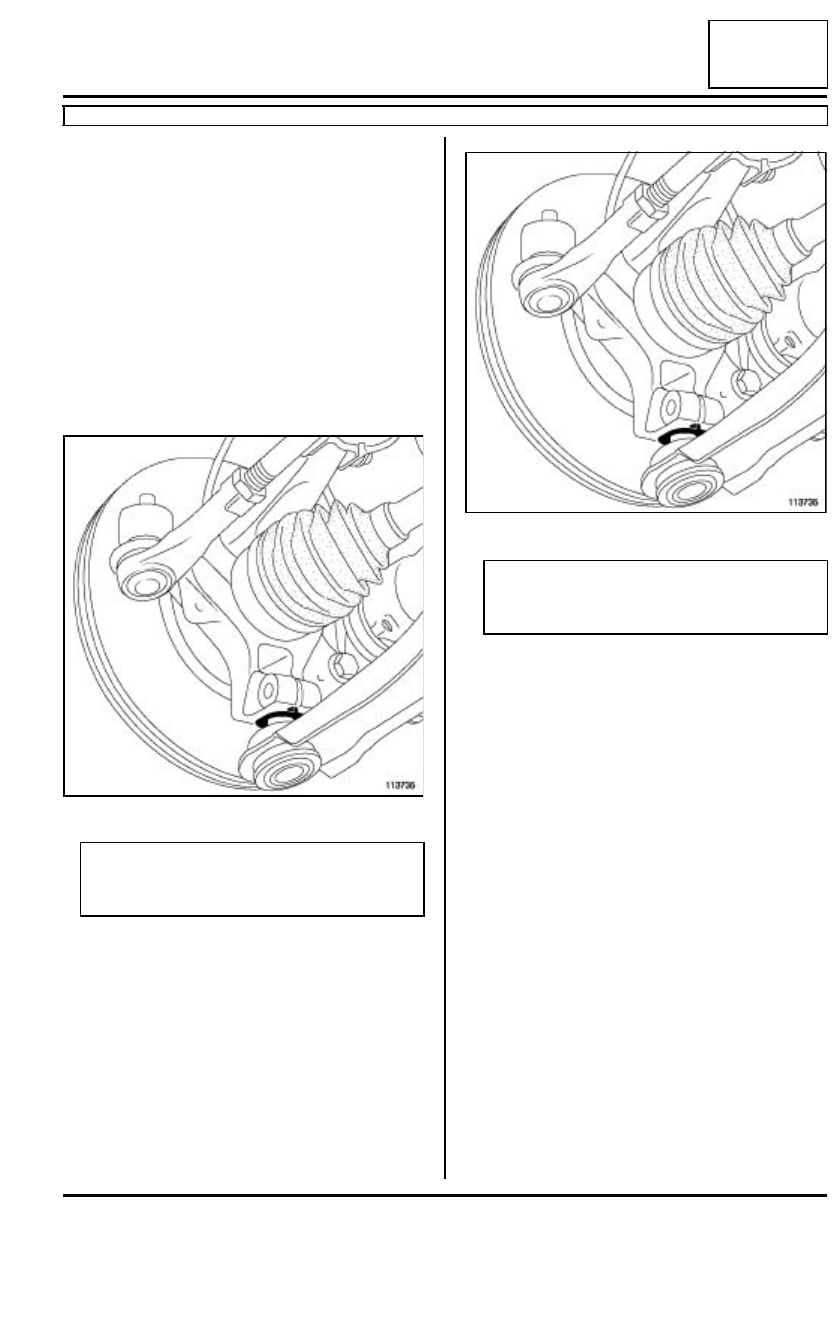

113735

ATENCIÓN

Controlar el correcto posicionamiento del cas-
quillo en la rótula del brazo inferior.

113735

ATENCIÓN

Controlar el correcto posicionamiento del cas-
quillo en la rótula del brazo inferior.

31A

-

40

ELEMENTOS PORTADORES DELANTEROS

Conjunto portabuje - transmisión: Extracción - Reposición

DP0 o JH3 o JR5 o TL4

31A

Efectuar el llenado y el nivel de aceite de la caja de
velocidades (consultar Aceites de la caja de velo-
cidades mecánica: Vaciado - Llenado).

Conectar la batería (consultar Batería: Extracción -
Reposición).

JH3 o JR5 o TL4

31A

-

41

ELEMENTOS PORTADORES DELANTEROS

Tubo de freno grupo hidráulico - bomba de frenos: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Colocar un aprieta-pedal en el pedal de freno.

Extraer la batería (consultar Batería: Extracción -
Reposición).

Extraer:

- la tapa del motor (si el vehículo está equipado),

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición).

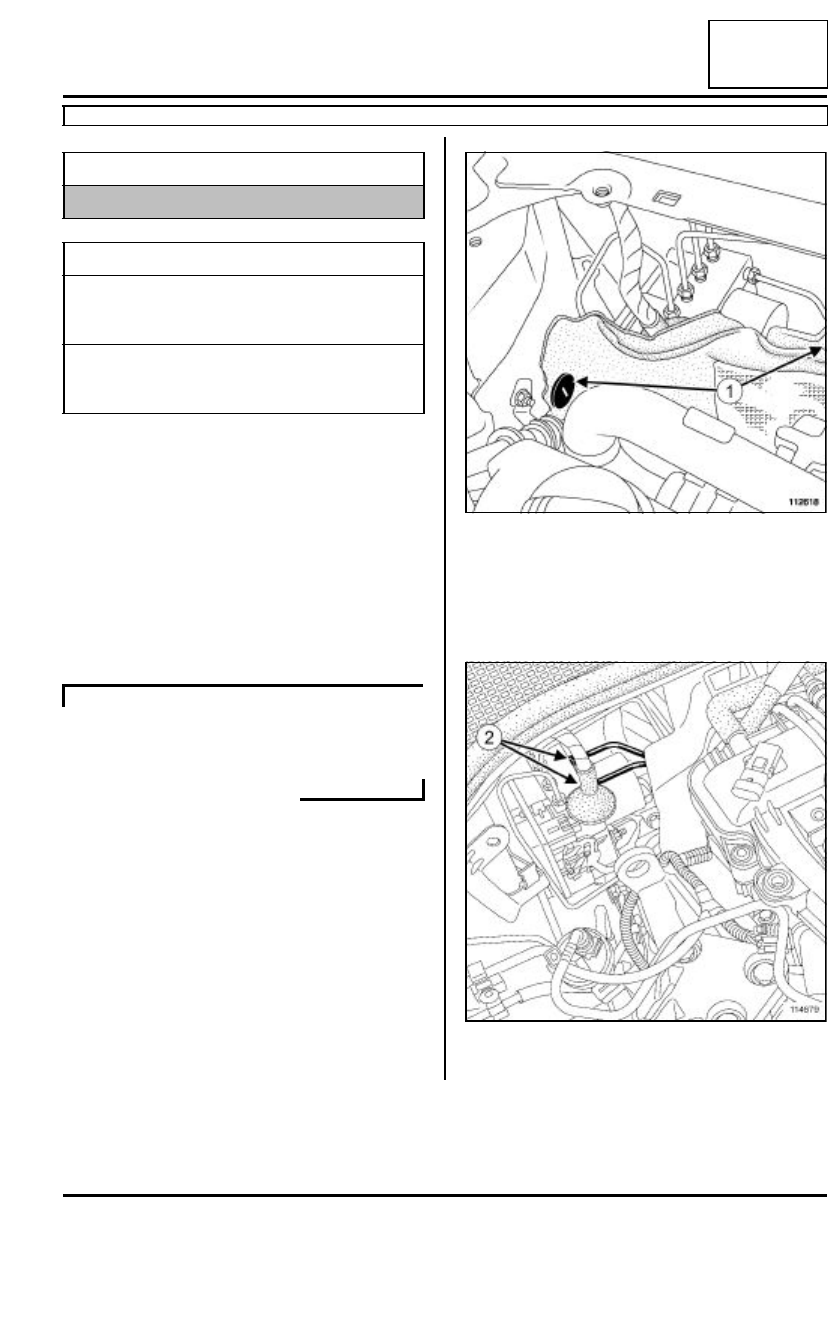

Extraer los clips (1) del insonorizante.

Separar el insonorizante para visualizar los tubos.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Aflojar los racores (2) del tubo de freno del grupo hi-
dráulico.

Material indispensable

aprieta-pedal

Pares de apriete

m

racores de los tubos de
freno en el grupo
hidráulico

14 N.m

racores de los tubos de
freno en la bomba de
frenos

17 N.m

K4J o K4M o K9K

112618

114679

31A

-

42

ELEMENTOS PORTADORES DELANTEROS

Tubo de freno grupo hidráulico - bomba de frenos: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

31A

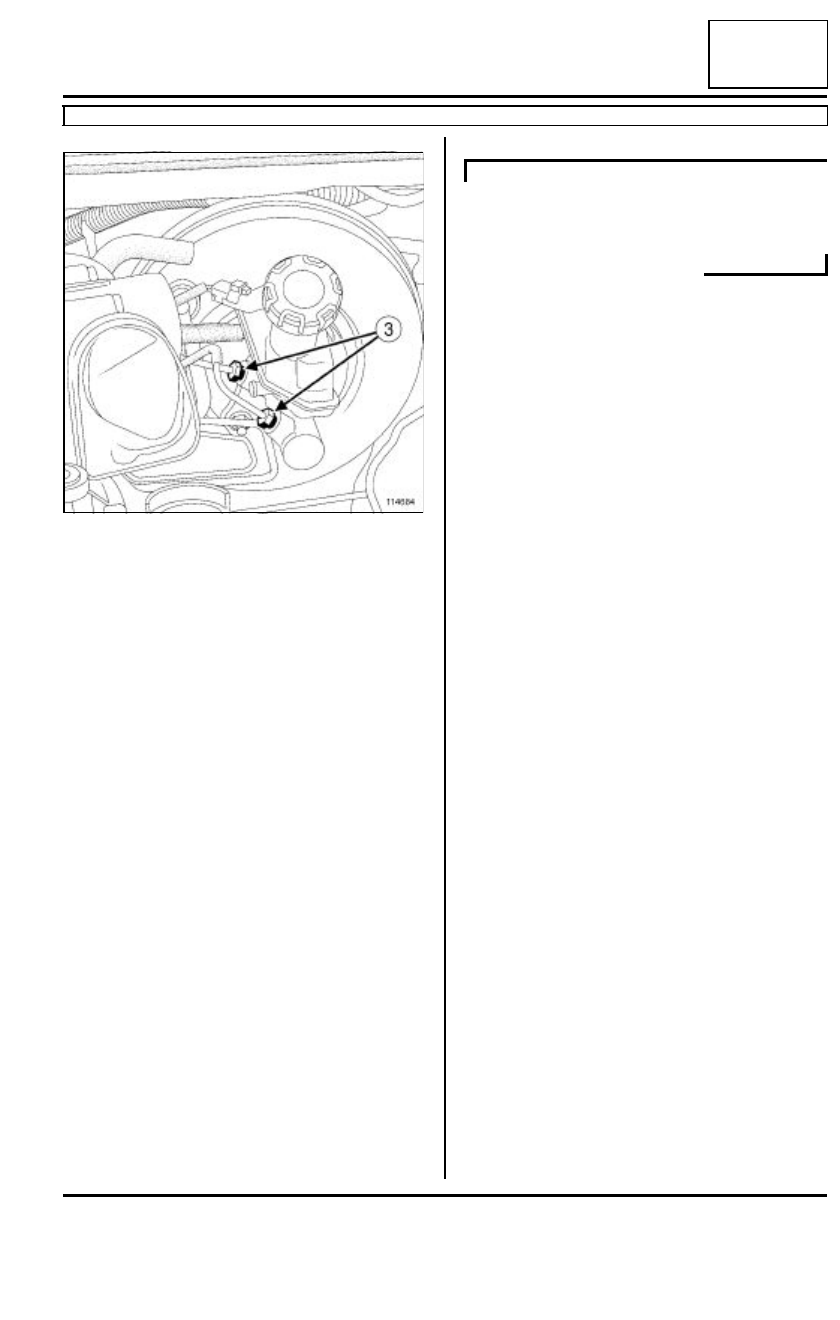

Aflojar los racores (3) del tubo de freno de la bomba
de frenos.

Extraer los tubos de freno entre el grupo hidráulico y
la bomba de frenos.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar los tubos de freno entre el grupo hidráulico
y la bomba de frenos.

Apretar a los pares:

- los racores de los tubos de freno en el grupo hi-

dráulico (14 N.m),

- los  racores de los tubos de freno en la bomba

de frenos (17 N.m).

II - ETAPA FINAL

Colocar:

- el insonorizante del tablero,

- los clips del insonorizante,

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición),

- la tapa del motor (si el vehículo está equipado).

Colocar la batería (consultar Batería: Extracción -
Reposición).

Extraer el aprieta-pedal del pedal de freno.

Efectuar una purga del circuito de frenado (consultar
30A, Generalidades, Circuito de frenado: Purga,
página 30A-4).

Conectar la batería (consultar Batería: Extracción -
Reposición).

114684

K4J o K4M o K9K
