TRANSMISIONES

Transmisión: Precauciones para la reparación

DP0 o JH3 o JR5 o TL4

29A

ATENCIÓN

Una fuga de aceite de la caja de velocidades a la
altura de la transmisión puede provocar su destruc-
ción.

ATENCIÓN

Engrasar el fondo del palier con grasa MOLYKOTE
para evitar un gripado del rodamiento en el apoyo.

Asegurarse de la posición correcta de la junta
tórica en el fondo del apoyo intermedio, si el apoyo
está equipado.

ATENCIÓN

Sustituir sistemáticamente las juntas de estanqui-
dad en cada extracción de una transmisión.

ATENCIÓN

Sustituir sistemáticamente el junquillo de retención
de la transmisión izquierda, si la transmisión está
equipada.

29A

-

4

TRANSMISIONES

Transmisión: Piezas e ingredientes para la reparación

DP0 o JH3 o JR5 o TL4

29A

Órgano concernido

Tipo de pro-
ducto

Cantidad (g)

Acanaladuras junta lado caja de veloci-
dades

Grasa
MOLYKOTE
BR2

Untar

Tornillos del estribo de freno

Cola  FREN-
BLOC

Untar

BJ 79

Grasa  NTG
2218

70

BJ 82

85

BJ 87

90

BJ 92

110

RC 463

Grasa  CVJ
825

110

RC 465

125

RC 462 AR

125

ETJ 75

Grasa  NKG
302

100

ETJ 75 AR

100

TJ 92

125

TJ 92 AR

125

29A

-

5

TRANSMISIONES

Transmisión de la rueda delantera izquierda: Extracción - Reposición

JH3 o JR5 o TL4

29A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medios de levantamiento, Vehícu-
lo: Remolcado y levantamiento).

Extraer el protector bajo el motor.

Extraer la rueda delantera izquierda (consultar 35A,
Ruedas y neumáticos, Rueda: Extracción - Re-
posición).

Utillaje especializado indispensable

Rou. 604-01

Útil para inmovilizar
bujes

Tav. 476

Extractor de rótula

Tav. 1744

Palanca de extracción
de transmisión lado
izquierdo

Pares de apriete

m

tuerca del buje

280 N.m

bulones del pie del
amortiguador

110 N.m

tuerca de rótula de
dirección

37 N.m

tuerca de la rótula supe-
rior de la bieleta de
reenvío de la barra esta-
bilizadora

37 N.m

tornillos de fijación del
sopor te  del estribo de
freno

105 N.m

29A

-

6

TRANSMISIONES

Transmisión de la rueda delantera izquierda: Extracción - Reposición

JH3 o JR5 o TL4

29A

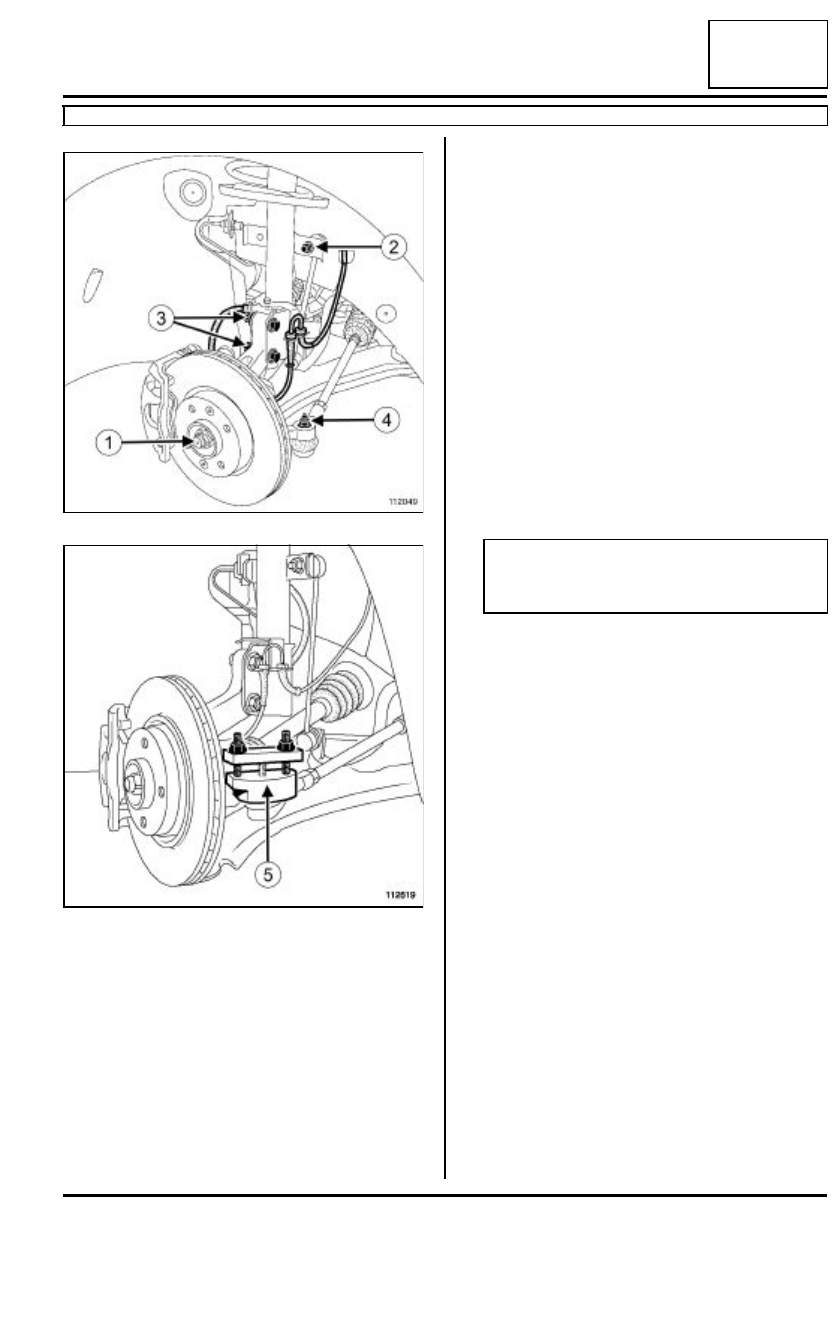

Desgrapar el captador de velocidad de la rueda iz-
quierda.

Extraer:

- la tuerca del buje (1), mediante el útil (Rou. 604-

01),

- la rótula de dirección izquierda (4), mediante el útil

(Tav. 476) en (5),

- la rótula superior izquierda de la bieleta de reenvío

de la barra estabilizadora (2),

- los tornillos de fijación del soporte del estribo de

freno izquierdo (consultar 31A, Elementos porta-

dores delanteros, Soporte del estribo de freno
delantero: Extracción-Reposición),

- los bulones de fijación del pie del amortiguador iz-

quierdo (3).

Atar el estribo de freno al muelle del amortiguador.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Pivotar el portamanguetas para extraer la transmi-
sión del portamanguetas.

Extraer la transmisión de la caja de velocidades me-
diante el útil (Tav. 1744).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Controlar el estado de la zona de contacto de la jun-
ta labiada en la transmisión.

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Introducir las acanaladuras de la transmisión en las
acanaladuras del diferencial lo más derechas posi-
ble con el fin de no estropear la junta.

Introducir las acanaladuras de la transmisión en las
acanaladuras del buje.

III - ETAPA FINAL

Apretar a los pares:

- la tuerca del buje (280 N.m), mediante el útil

(Rou. 604-01),

- los bulones del pie del amortiguador  (110 N.m),

- la tuerca de rótula de dirección (37 N.m),

- la  tuerca de la rótula superior de la bieleta de

reenvío de la barra estabilizadora (37 N.m),

- los  tornillos de fijación del soporte del estribo

de freno (105 N.m) (consultar 31A, Elementos
portadores delanteros, Soporte del estribo de
freno delantero: Extracción - Reposición).

Grapar el captador de velocidad de la rueda.

Colocar el protector bajo el motor.

Colocar la rueda delantera izquierda (consultar 35A,
Ruedas y neumáticos, Rueda: Extracción - Re-
posición).

112049

112619

ATENCIÓN

No colocar una transmisión con un asiento de la
junta labiada dañada.
