21A

-

20

CAJA DE VELOCIDADES MECÁNICA

Junta labiada del árbol primario: Extracción - Reposición

JH3 o JR5

21A

Efectuar la sustitución de la junta labiada después
de haber abierto la caja de velocidades (consultar la
NT 3661A, Caja de velocidades JH - JR).

21A

-

21

CAJA DE VELOCIDADES MECÁNICA

Junta labiada del árbol primario: Extracción - Reposición

TL4

21A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer la caja de velocidades (consultar 21A, Caja

de velocidades mecánica, Caja de velocidades
mecánica: Extracción - Reposición).

Extraer el tope del embrague (consultar 20A, Em-
brague, Tope del embrague: Extracción - Repo-

sición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

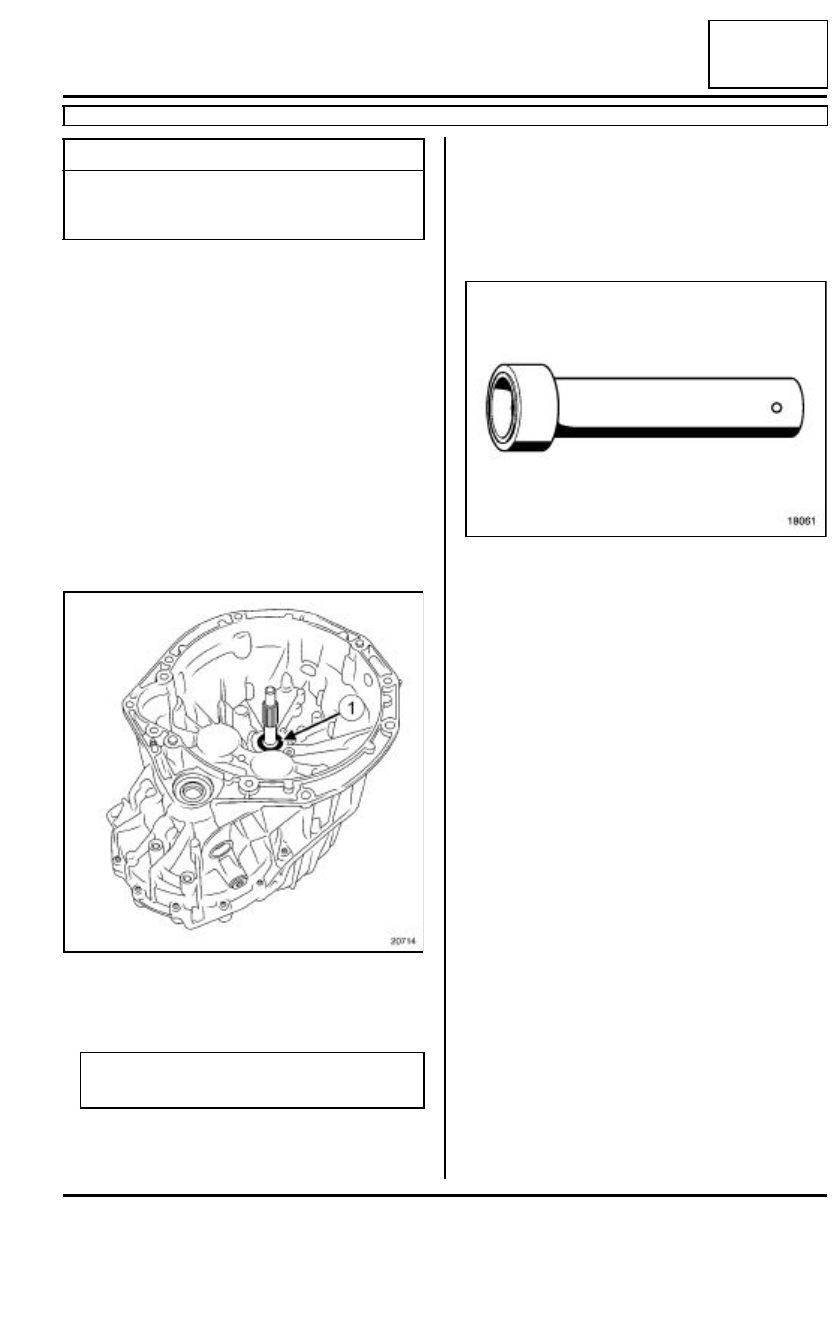

Taladrar un orificio en la junta (1), con una broca de
diámetro 2,5 mm.

Colocar un tornillo en la junta (1).

Extraer la junta (1) con ayuda de una pinza.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar una junta nueva provista de su protector
mediante el útil (Bvi. 1601).

Retirar el protector.

II - ETAPA FINAL

Colocar el tope del embrague (consultar 20A, Em-
brague, Tope del embrague: Extracción - Repo-
sición).

Colocar la caja de velocidades (consultar 21A, Caja
de velocidades mecánica; Caja de velocidades
mecánica: Extracción - Reposición).

Utillaje especializado indispensable

Bvi. 1601

Útil para colocar la
junta del árbol prima-
rio

20714

ATENCIÓN

No rayar el árbol o el asiento.

18061

21A

-

22

CAJA DE VELOCIDADES MECÁNICA

Junta de salida del diferencial: Extracción - Reposición

JH3 o JR5

21A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- la rueda delantera del lado implicado (consultar

Rueda: Extracción - Reposición),

- las pastillas de freno delantero del lado implicado

(consultar  Pastillas del freno delantero: Extrac-
ción - Reposición),

- los tornillos de fijación del protector bajo el motor,

- el protector bajo el motor.

Vaciar la caja de velocidades (consultar 21A, Caja
de velocidades mecánica, Aceites de la caja de
velocidades mecánica: Vaciado - Llenado, pági-
na 21A-3).

Extraer la transmisión del lado implicado (consultar
29A, Transmisiones, Transmisión de la rueda
delantera izquierda: extracción-reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

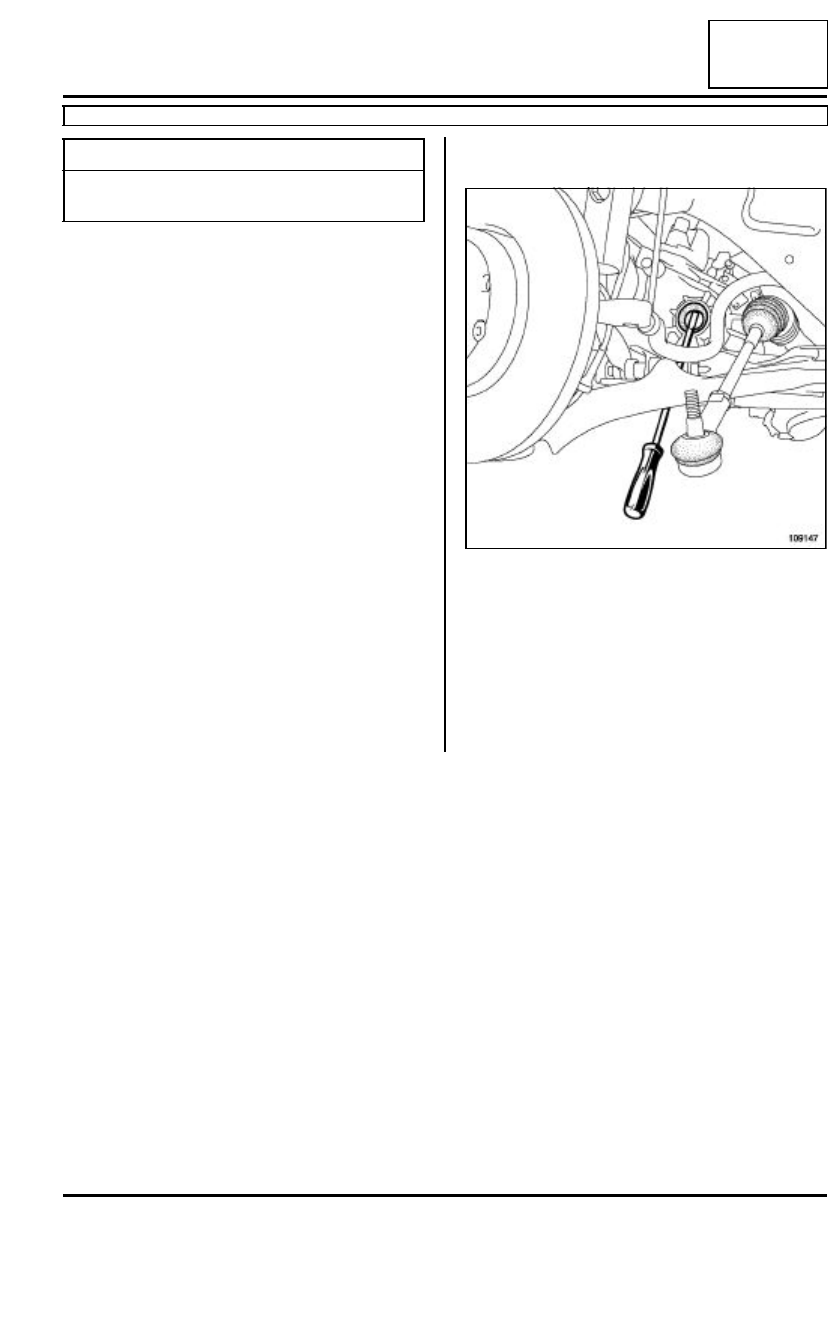

Golpear la junta labiada en la base con ayuda de un
sacapasador y un martillo pequeño, para despegar-
la y hacerla pivotar en su alojamiento.

Retirar la junta labiada con ayuda de un destornilla-
dor grande teniendo la precaución de no dañar el
cárter del diferencial.

Utillaje especializado indispensable

Bvi. 1666

Útil para colocar las
juntas del diferencial

109147

21A

-

23

CAJA DE VELOCIDADES MECÁNICA

Junta de salida del diferencial: Extracción - Reposición

JH3 o JR5

21A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

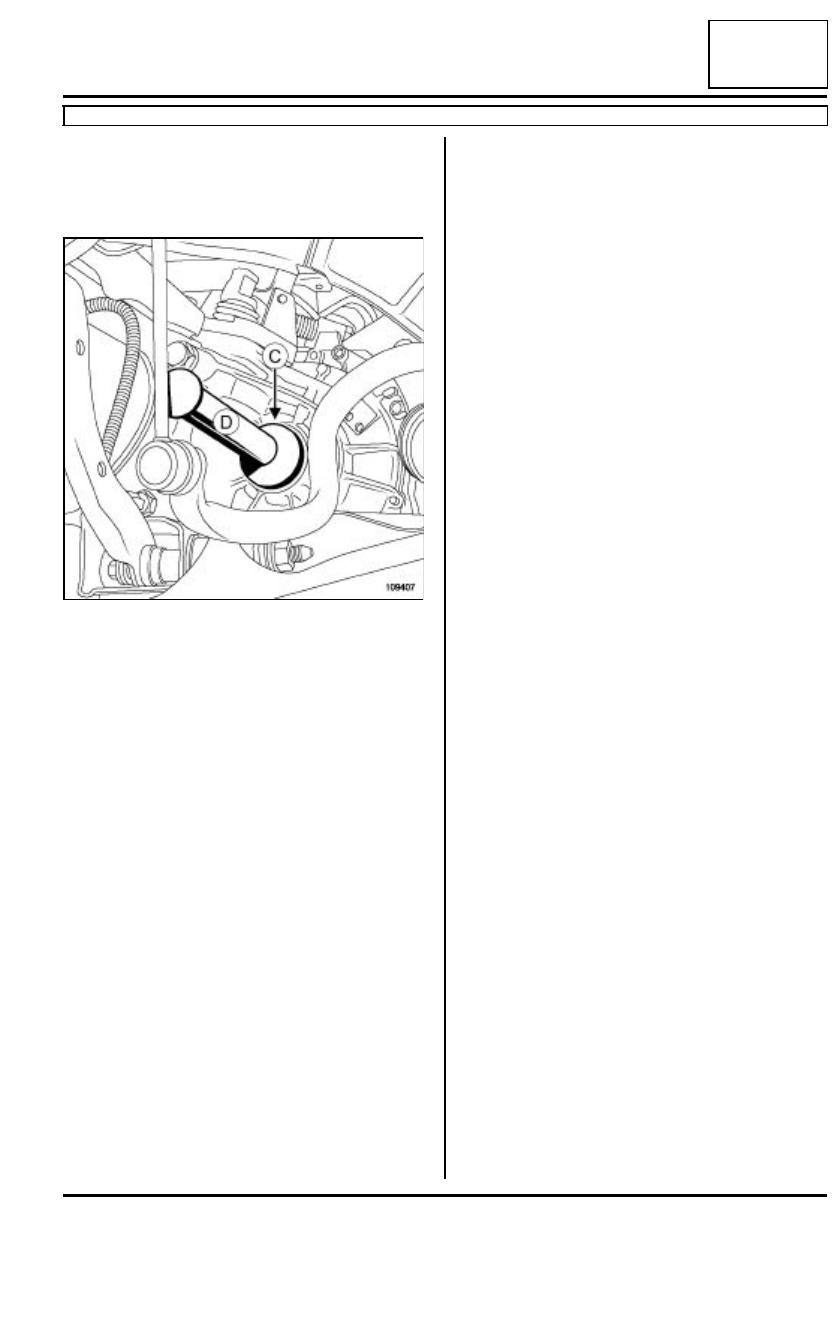

Colocar la junta mediante el útil (Bvi. 1666)(C), índi-
ce A lado derecho, índice B lado izquierdo.

Golpear el útil (Bvi. 1666)(C) con un chorro de bron-
ce (D) para colocar a fondo la junta de salida del di-
ferencial

II - ETAPA FINAL

Posicionar la transmisión respecto al planetario.

Colocar la transmisión del lado implicado (consultar
29A, Transmisiones, Transmisión de la rueda
delantera izquierda: extracción-reposición).

Llenar la caja de velocidades (consultar 21A, Caja
de velocidades mecánica, Aceites de la caja de
velocidades mecánica: Vaciado - Llenado, pági-
na 21A-3).

Colocar:

- el protector bajo el motor,

- los tornillos de fijación del protector bajo el motor,

- las pastillas de freno delantero del lado implicado

(consultar  Pastillas del freno delantero: Extrac-
ción - Reposición),

- la rueda delantera del lado implicado (consultar

Rueda: Extracción - Reposición).

Conectar la batería (consultar Batería: Extracción -
Reposición).

109407
