Encendido: Características

D4F o K4J o K4M

17A

T i p o   d e
motor

Marca

Tipo bujía

D4F

CHAMPION

RCA8ML

Cuerpo plano con junta

Separación: 0,9 mm

±±±±

 0,05

T i p o   d e
motor

Marca

Tipo bujía

K4J

K4M

EYQUEM

RFN58LZ

CHAMPION

RC87YCL

Cuerpo plano con junta

Separación: 0,95 mm

±±±±

 0,05

17A

-

2

ENCENDIDO

Bobinas: Extracción - Reposición

D4F

17A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

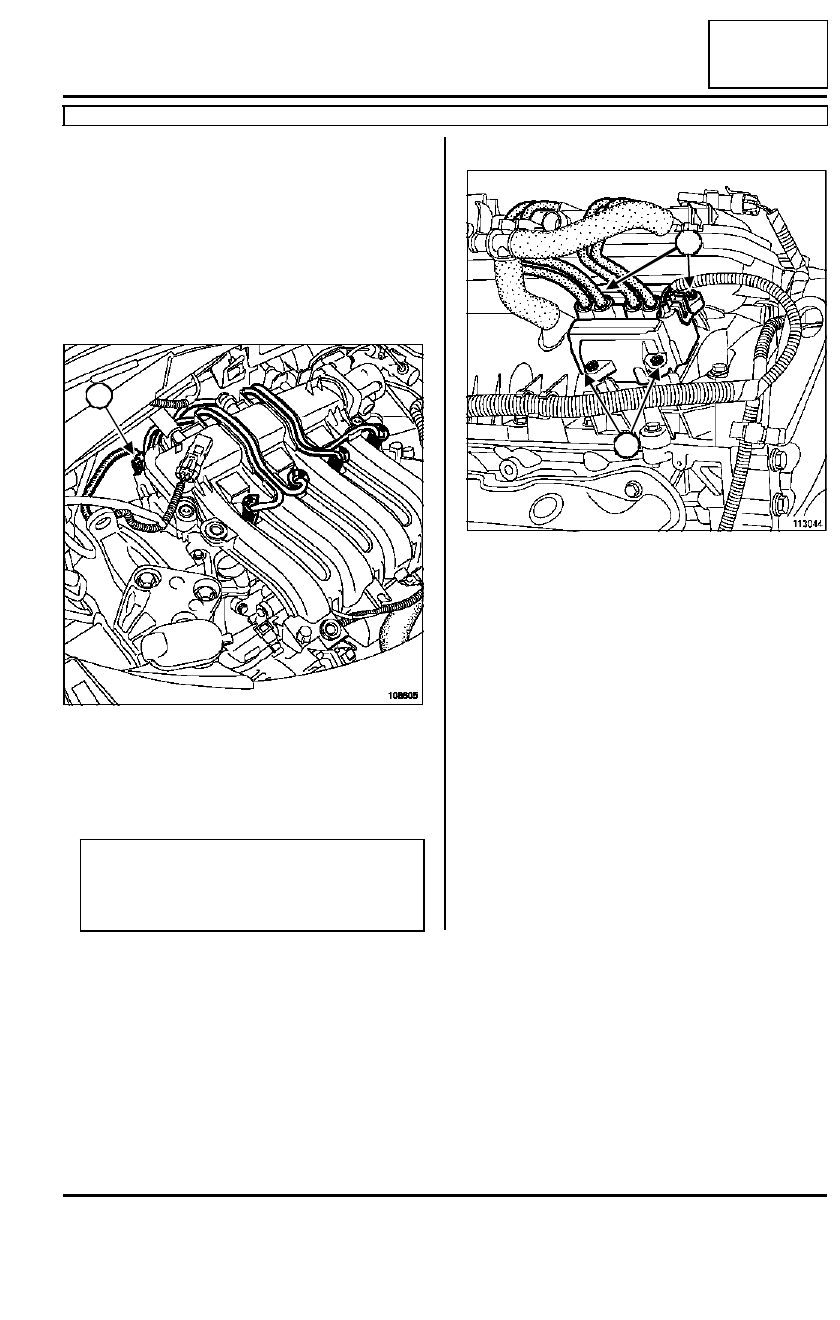

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Quitar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición).

Desconectar:

- los cuatro cables de alimentación de las bujías de

encendido,

- el conector (1) de la bobina de encendido.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Extraer:

- los tornillos de fijación (2) de la bobina de encendi-

do,

- la bobina de encendido.

108805

ATENCIÓN

Para desconectar los cables de las bujías, no
tirar nunca de los cables sino de los prolongado-
res.

1

113044

2

2

17A

-

3

ENCENDIDO

Bobinas: Extracción - Reposición

D4F

17A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

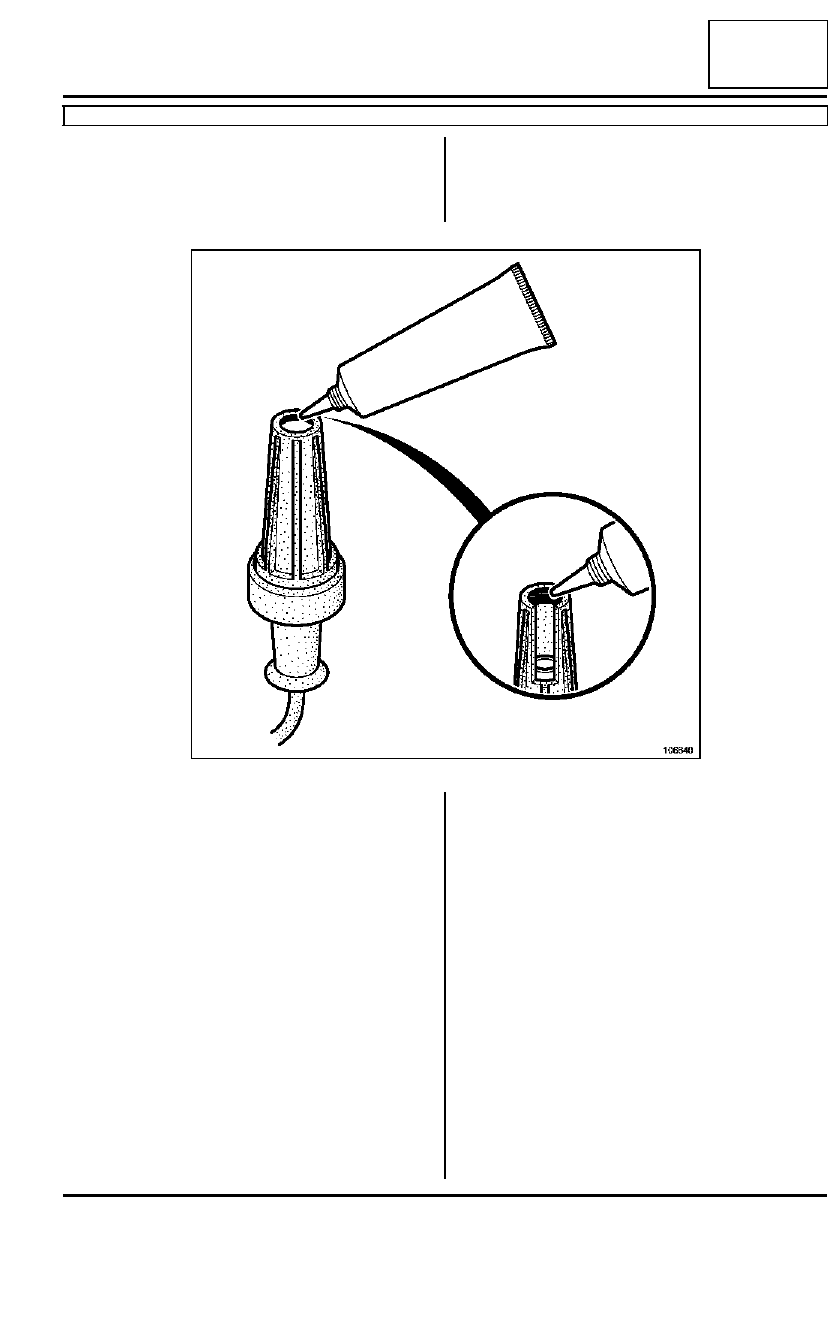

En la reposición de los cables de alimentación de
las bujías de encendido, aplicar imperativamente un
cordón de GRASA FLUORADA (REFERENCIA 82
00 168 855) de un diámetro de 2 mm en el contorno
interior de los capuchones de alta tensión.

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar:

- la bobina de encendido,

- los tornillos de fijación de la bobina de encendido.

III - ETAPA FINAL

Conectar:

- los cuatro cables de alimentación de las bujías de

encendido,

- el conector de la bobina de encendido.

Colocar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

106640

17A

-

4

ENCENDIDO

Bobinas: Extracción - Reposición

K4J o K4M

17A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

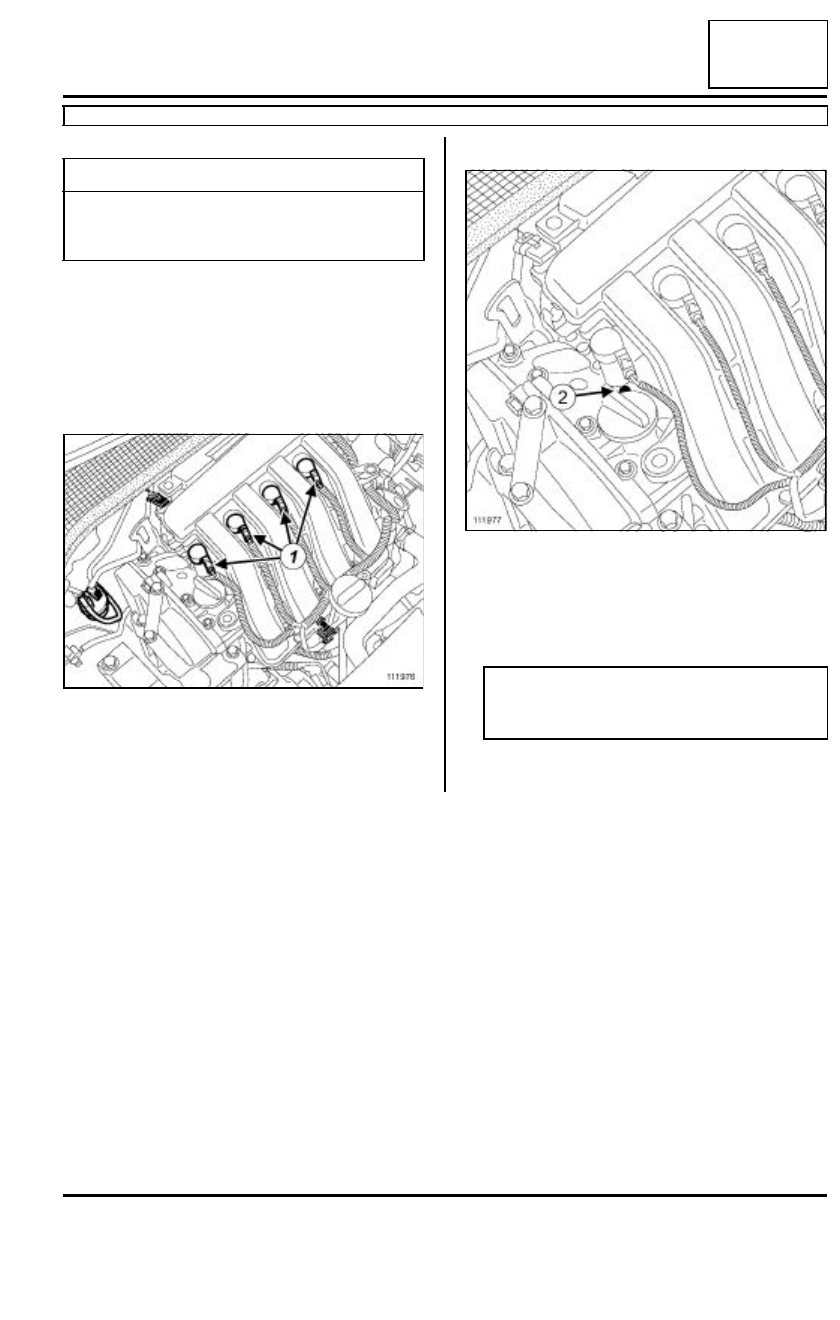

Desconectar los conectores (1) de las bobinas de
encendido.

Sustituir imperativamente los conectores deteriora-
dos.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Extraer:

- los tornillos de fijación (2) de las bobinas de encen-

dido,

- las bobinas de encendido.

Pares de apriete

m

tornillos de fijación de
las bobinas de encen-
dido

15 N.m

111976

111977

ATENCIÓN

Evitar que se introduzcan impurezas en el
cilindro durante esta operación.
