16A

-

11

ARRANQUE - CARGA

Alternador: Extracción - Reposición

D4F, y ACONDICIONADOR DE AIRE

16A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición),

- el deflector parte delantera derecha,

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda de-
lantero: Extracción-Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- el compresor del acondicionador de aire (consultar

Compresor: Extracción - Reposición).

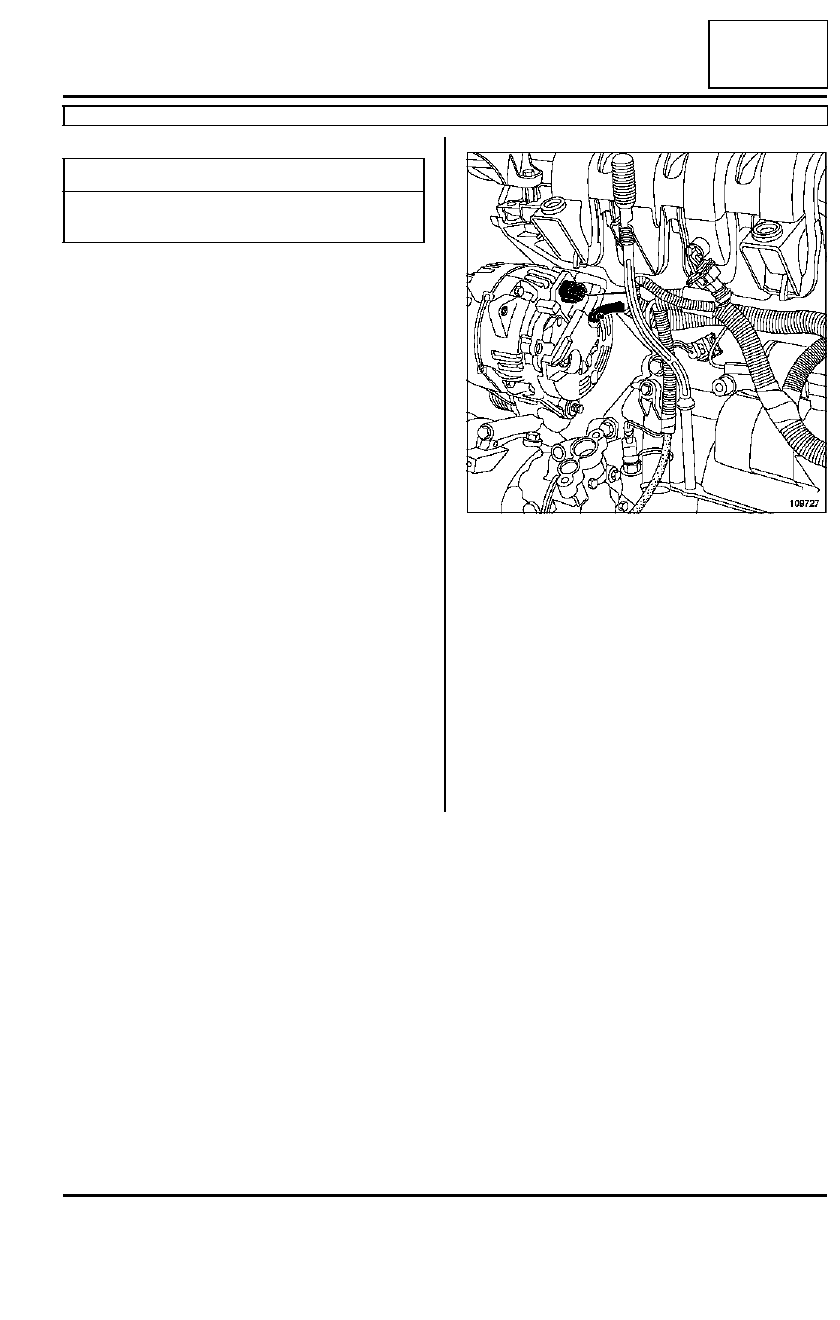

Desconectar las conexiones eléctricas (1) del alter-
nador.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación del alternador,

- el alternador.

Pares de apriete

m

tornillos de fijación del
alternador

25 N.m

109727

16A

-

12

ARRANQUE - CARGA

Alternador: Extracción - Reposición

D4F, y ACONDICIONADOR DE AIRE

16A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

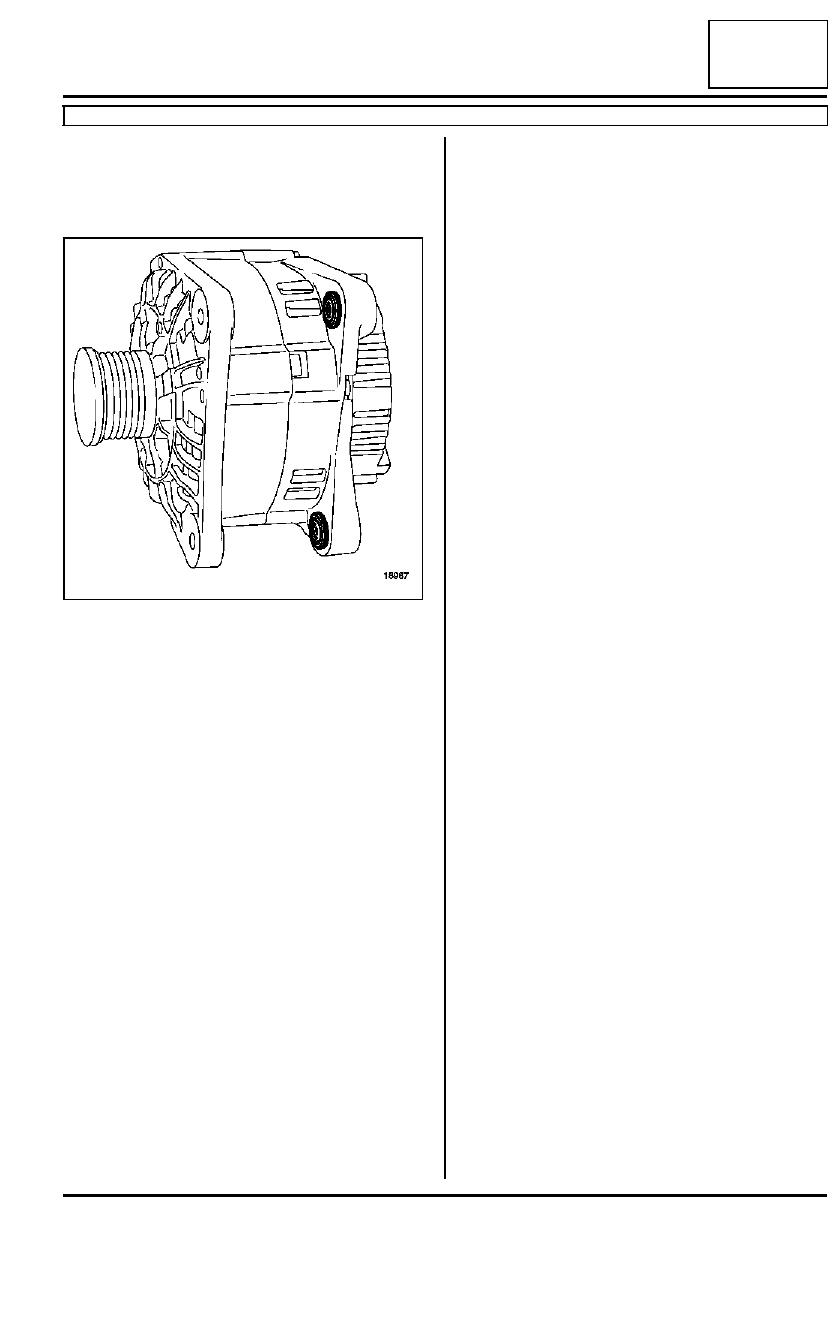

Introducir los retenes (2) mediante una pinza o un
tornillo de banco para facilitar la colocación.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el alternador.

Apretar al par los tornillos de fijación del alterna-
dor (25 N.m).

III - ETAPA FINAL

Conectar las conexiones eléctricas del alternador.

Colocar:

- el compresor del acondicionador de aire (consultar

Compresor: Extracción - Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- el deflector parte delantera derecha,

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - Reposición,

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda de-
lantero: Extracción - Reposición,

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición).

Conectar la batería (consultar Batería: Extracción -
Reposición).

18987

16A

-

13

ARRANQUE - CARGA

Alternador: Extracción - Reposición

K4J o K4M, y ACONDICIONADOR DE AIRE o ACONDICIONADOR DE AIRE REGULADO

16A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to)).

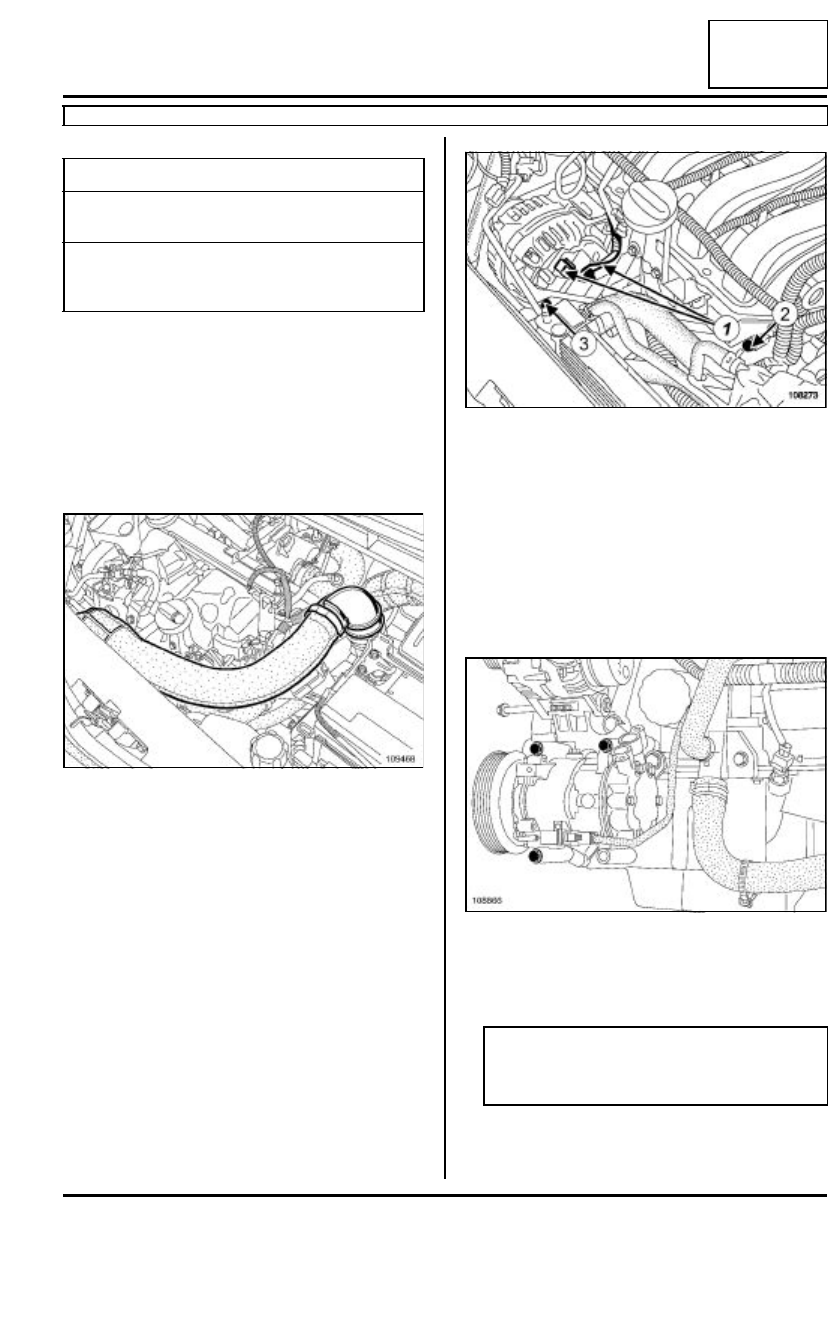

Extraer el conducto de admisión de aire.

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- el guardabarros delantero derecho (consultar Pan-

talla del paso de rueda delantero: Extracción -
Reposición),

- parcialmente el guardabarros delantero izquierdo

(consultar Pantalla del paso de rueda delantero:
Extracción - Reposición),

- el paragolpes (consultar Paragolpes delantero:

Extracción - Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1).

Desconectar las conexiones eléctricas del alterna-
dor (1).

Aflojar el tornillo de fijación de la muleta en el bloque
motor (2).

Quitar el tornillo de fijación de la muleta en el alter-
nador (3).

Apartar la muleta de fijación del alternador.

Extraer el deflector de aire de la parte delantera de-
recha.

Quitar los tornillos de fijación del compresor de AA

Colocar el compresor de AA en el travesaño del ra-
diador delantero.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Quitar el tornillo de fijación superior del alternador.

Pares de apriete

m

tornillos de fijación del
alternador

21 N.m

tornillos de fijación del
compresor del acondi-
cionador de aire

21 N.m

109468

108273

108866

Nota:

Esta operación no requiere el vaciado del circuito
del AA.

16A

-

14

ARRANQUE - CARGA

Alternador: Extracción - Reposición

K4J o K4M, y ACONDICIONADOR DE AIRE o ACONDICIONADOR DE AIRE REGULADO

16A

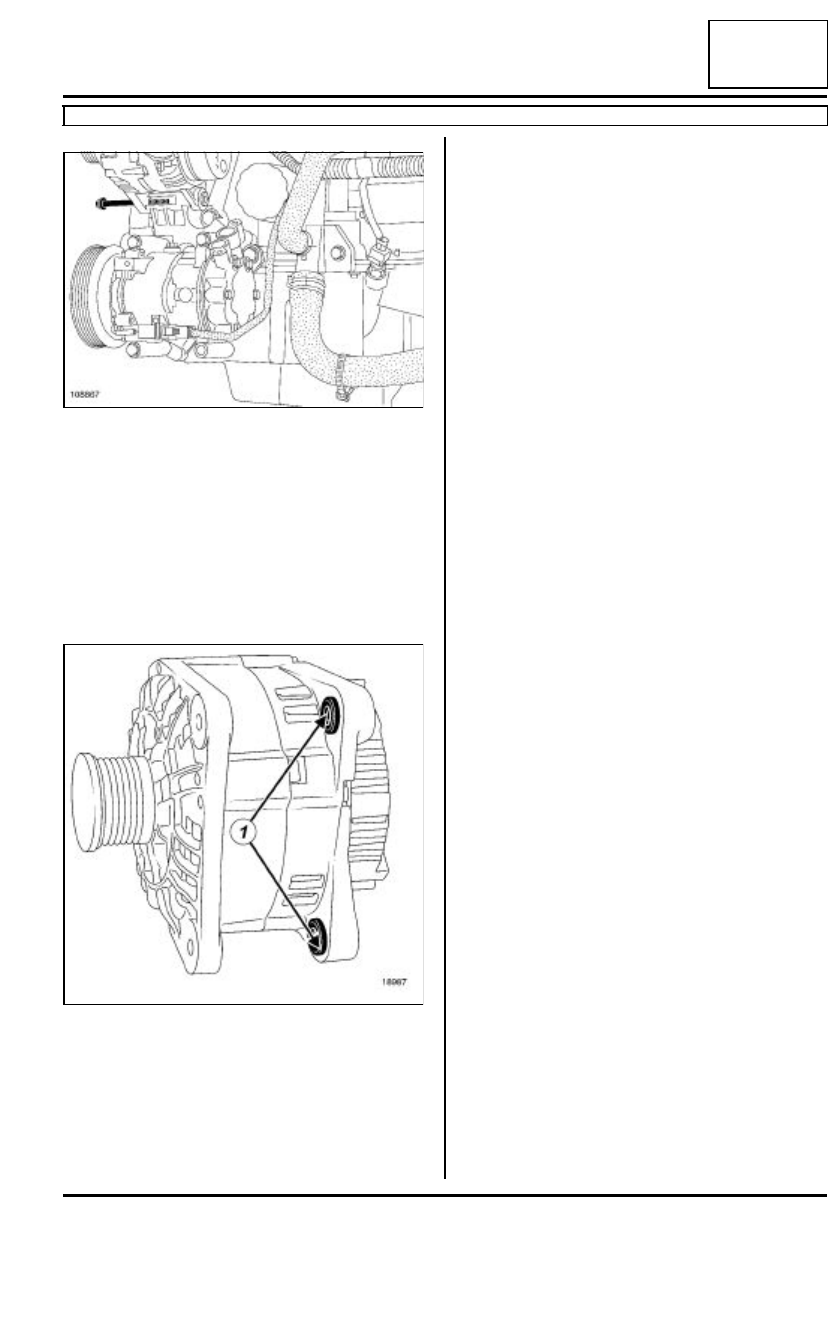

Aflojar el tornillo de fijación inferior del alternador.

Extraer el alternador con su tornillo de fijación infer-
ior por la parte delantera del vehículo.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Introducir los retenes (1) para facilitar la colocación.

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el alternador.

Apretar al par los tornillos de fijación del alterna-
dor (21 N.m)

III - ETAPA FINAL

Conectar las conexiones eléctricas del alternador.

Colocar el compresor del acondicionador de aire.

Apretar al par los tornillos de fijación del compre-
sor del acondicionador de aire (21 N.m)

Colocar:

- Colocar el deflector de aire parte delantera dere-

cha,

- la correa de accesorios nueva (consultar 11A, Par-

te alta y delantera del motor, Correa de acceso-
rios: Extracción - Reposición, página 11A-1),

- el paragolpes (consultar Paragolpes delantero:

Extracción - Reposición),

- el guardabarros delantero izquierdo (consultar

Pantalla del paso de rueda delantero: Extrac-
ción - Reposición),

- el guardabarros delantero derecho (consultar Pan-

talla del paso de rueda delantero: Extracción -
Reposición),

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Colocar el conducto de admisión de aire.

108867

18987
