Renault Clio. Manual - parte 1101

Lista de las piezas bajo vigilancia: Calculador

FICHA DE DIAGNÓSTICO

Sistema: Cuadro de instrumentos

Página 1 / 2

●

Identificación administrativa

Fecha

2

0

Ficha cumplimentada por

VIN

Motor

Útil de diagnóstico

  CLIP

Versión de puesta al día

●

Sensación del cliente

1188

Visualización nivel de
carburante erróneo

1156

Visualización
temperatura del agua
errónea

1187

Pantalla digital: texto /
imagen defectuosa

1185

Visualización de
velocidad errónea

1157

Los testigos no se
encienden

1186

Visualización régimen
erróneo

1190

Mala indicación del
ordenador de a bordo

Otro

Sus precisiones

●

Condiciones de aparición de la sensación del cliente

011

Al poner el contacto

005

Circulando

004

De forma intermitente

009

Avería repentina

010

Degradación progresiva

Otro

Sus precisiones

●

Documentación utilizada para el diagnóstico

Método de diagnóstico utilizado

Tipo de manual de diagnóstico:

Manual de Reparación      Nota Técnica

 Diagnóstico asistido

N

°

 del manual de diagnóstico:

Esquema eléctrico utilizado

N

°

 de la Nota Técnica del

Esquema Eléctrico:

Otras documentaciones

Título y / o referencia:

FD 10

Ficha de Diagnóstico

página que hay que imprimir o fotocopiar    -   página que hay que imprimir o fotocopiar    -    página que hay que imprimir o fotocopiar

Hay que leer con el útil de diagnóstico (pantalla identificación):

FICHA DE DIAGNÓSTICO

Sistema: Cuadro de instrumentos

Página 2 / 2

●

Identificación del calculador y de las piezas cambiadas para el sistema

Referencia pieza 1

Referencia pieza 2

Referencia pieza 3

Referencia pieza 4

Referencia pieza 5

Referencia calculador

Número de proveedor

Número de programa

Versión software

N

°

 calibración

VDIAG

●

Fallos detectados en el útil de diagnóstico

N

°°°°

 fallo

Presente

Memorizado

Enunciado del fallo

Caracterización

●

Contexto fallo durante su aparición

N

°°°°

 estado o parámetro

Título del parámetro

Valor

Unidad

●

Informaciones específicas del sistema

Descripción:

●

Informaciones complementarias

¿Qué elementos le han llevado a sustituir
el calculador?
¿Qué otras piezas han sido sustituidas?

¿Otras funciones que fallan?

Sus precisiones:

FD 10

Ficha de Diagnóstico

página que hay que imprimir o fotocopiar   -    página que hay que imprimir o fotocopiar    -   página que hay que imprimir o fotocopiar

AIRBAGS Y PRETENSORES

Diagnóstico - Preliminar

88C

88C-9

AIRBAG AB9

Vdiag: 04

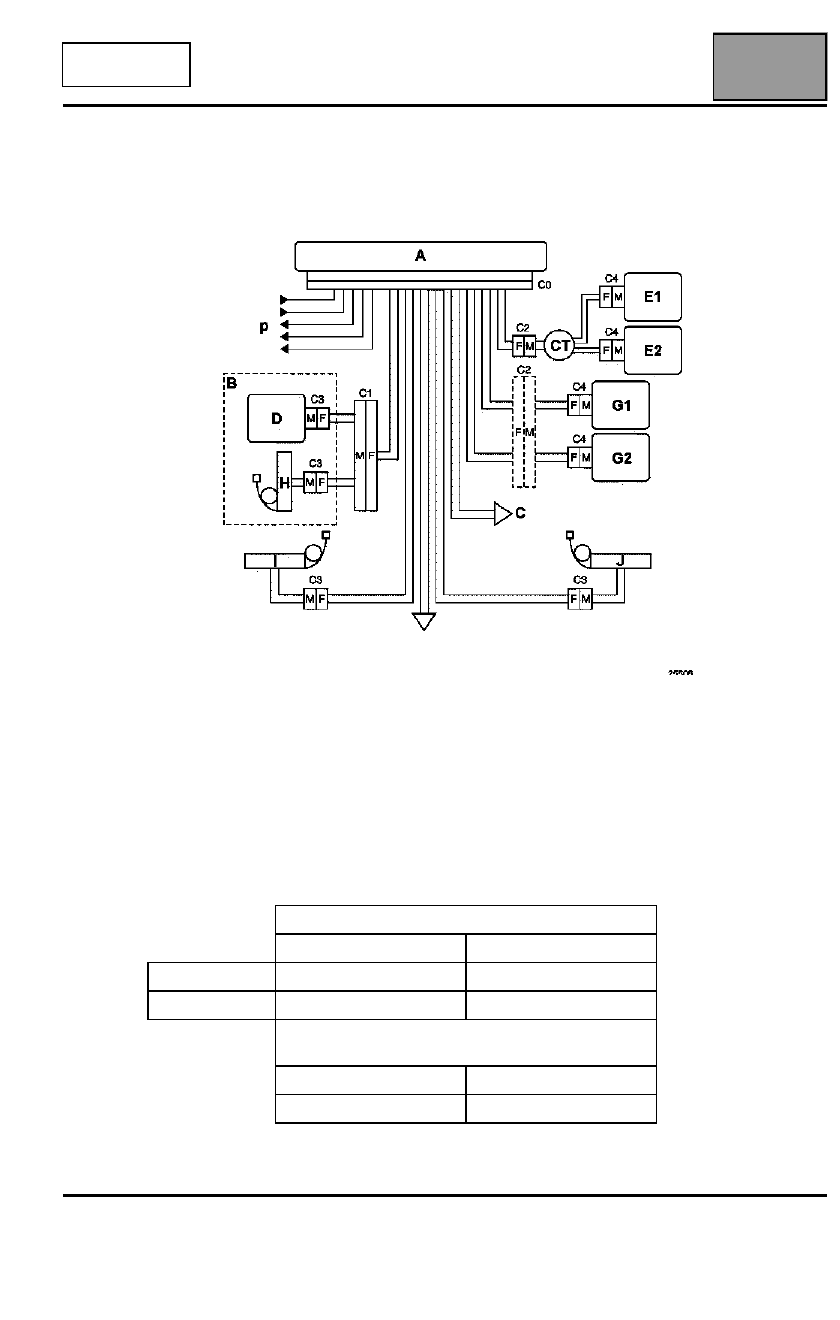

FICHA CONFIGURACIÓN SISTEMA (parte DELANTERA del vehículo)

Hacia cableado trasero

A
B
C
D

E

G

Caja centralizada
Asiento del conductor
Asiento del pasajero
Quemador airbag lateral de tórax
delantero
Quemador airbag frontal del
conductor
Quemador airbag frontal del
pasajero

H

I/J
CT

P

Pretensor ventral delantero / Airbag
cojín del asiento
Enrolladores pirotécnicos delanteros
Contactor giratorio
+ 12 voltios / Masa
Testigo / Líneas de diagnóstico
Captadores de choque / información de
choque
Interruptor de bloqueo del airbag
pasajero/...

AIRBAGS FRONTALES

Punto de medida

Valor correcto

Conductor

C0, C2 y C4

1,8 a 6,2 ohmios

Pasajero

C0 y C4

1,8 a 4 ohmios

AIRBAGS LATERALES Y ENROLLADORES -

PRETENSORES

Punto de medida

Valor correcto

C0, C1 y C3

1,8 a 4 ohmios

Valor correcto de aislamiento: visualización

≥

 100.h ó 9999 intermitente.

AB9 04 X85 1.0

AIRBAGS Y PRETENSORES

Diagnóstico - Preliminar

88C

88C-10

AIRBAG AB9

Vdiag: 04

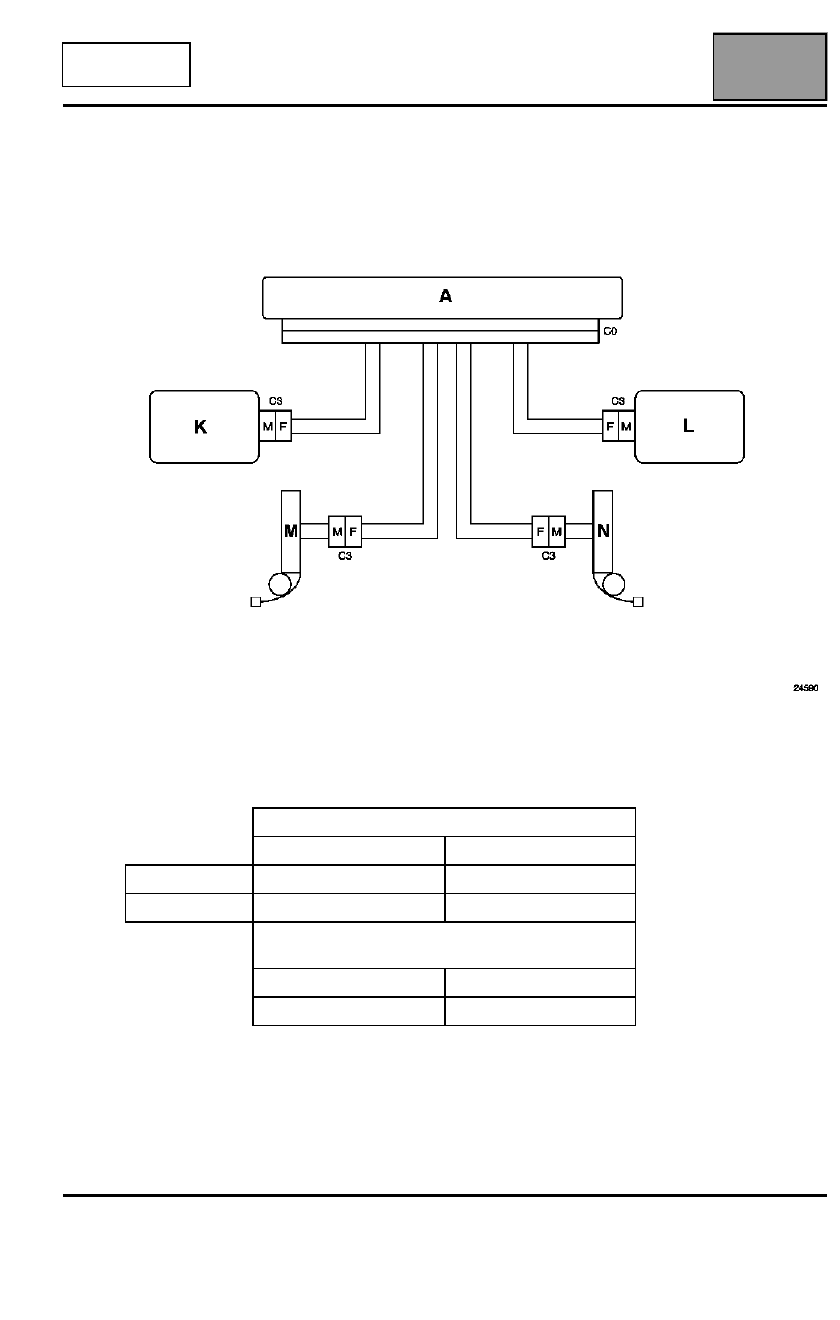

FICHA CONFIGURACIÓN SISTEMA (parte TRASERA del vehículo)

A
K/L
M/N

Caja centralizada
Quemadores Airbags laterales cabeza
Enrolladores pirotécnicos traseros

AIRBAGS FRONTALES

Punto de medida

Valor correcto

Conductor

C0, C2 y C4

1,8 a 6,2 ohmios

Pasajero

C0 y C4

1,8 a 4 ohmios

AIRBAGS LATERALES Y ENROLLADORES -

PRETENSORES

Punto de medida

Valor correcto

C0, C1 y C3

1,8 a 4 ohmios

Valor correcto de aislamiento: visualización

≥

 100.h ó 9999 intermitente.

AB9 04 X85 1.0
