ELEVALUNAS ELÉCTRICO-TECHO SOLAR

Diagnóstico - Árbol de localización de averías

87D

87D-93

Clio III

ALP28

Posibilidad de abrir los cristales traseros con los mandos

traseros pero no las puertas traseras mientras está activada la

seguridad niños

Aplicabilidad

Elevalunas eléctricos traseros
Vehículo dirección a izquierda

CONSIGNAS

Utilizar la Nt Esquema eléctrico, Clio III
Realizar los diferentes controles, batería cargada y positivo después de contacto
presente.
Utilización de una lámpara testigo de 21W y del útil de diagnóstico.
Verificar mediante el útil de diagnóstico que las configuraciones "Seguridad niños"
(LC035) "Apertura selectiva de los abrientes" (LC029) y "Supercondenación"
(LC003) están bien cumplimentadas.

Extraer el relé B 50A en el órgano 1531.
Para el acceso (consultar MR 392
mecánica Capítulo 81C - Fusibles -
Fusibles: lista y localización de los
elementos).

¿Sigue siendo posible activar los

cristales traseros con los contactores

de los elevalunas traseros?

SÍ

Cortocircuito a masa de la unión 23 F

entre los órganos 1531, 131 y 130.

NO

Conectar un óhmmetro entre las

vías 3 y 5 del relé B 50A

anteriormente extraído.

¿Hay una continuidad?

NO

SÍ

Sustituir el relé

Cortocircuito a masa de la

unión 23EA entre los

órganos 260.

ELEVALUNAS ELÉCTRICO-TECHO SOLAR

Diagnóstico - Árbol de localización de averías

87D

87D-94

Clio III

ALP28

Posibilidad de abrir los cristales traseros con los mandos

traseros pero no las puertas traseras mientras está activada la

seguridad niños

Aplicabilidad

Elevalunas eléctricos traseros

Vehículo dirección a derecha

CONSIGNAS

Utilizar la Nt Esquema eléctrico, Clio III
Realizar los diferentes controles, batería cargada y positivo después de contacto
presente.
Utilización de una lámpara testigo de 21W y del útil de diagnóstico.
Verificar mediante el útil de diagnóstico que las configuraciones "Seguridad niños"
(LC035) "Apertura selectiva de los abrientes" (LC029) y "Supercondenación"
(LC003) están bien cumplimentadas.

Extraer el relé B 50A en el órgano 1531.
Para el acceso (consultar MR 392
mecánica Capítulo 81C - Fusibles -
Fusibles: lista y localización de los
elementos).

¿Sigue siendo posible activar los

cristales traseros con los contactores

de los elevalunas traseros?

SÍ

Cortocircuito a masa de la unión 23 F

entre los órganos 1531, 131 y 130.

NO

Conectar un óhmmetro entre las

vías 3 y 5 del relé B 50A

anteriormente extraído.

¿Hay una continuidad?

SÍ

Sustituir el relé

Cortocircuito a masa de la

unión 23EA entre los

órganos 260 y 1531.

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Techo solar eléctrico: Lista y localización de los elementos

87D

87D-95

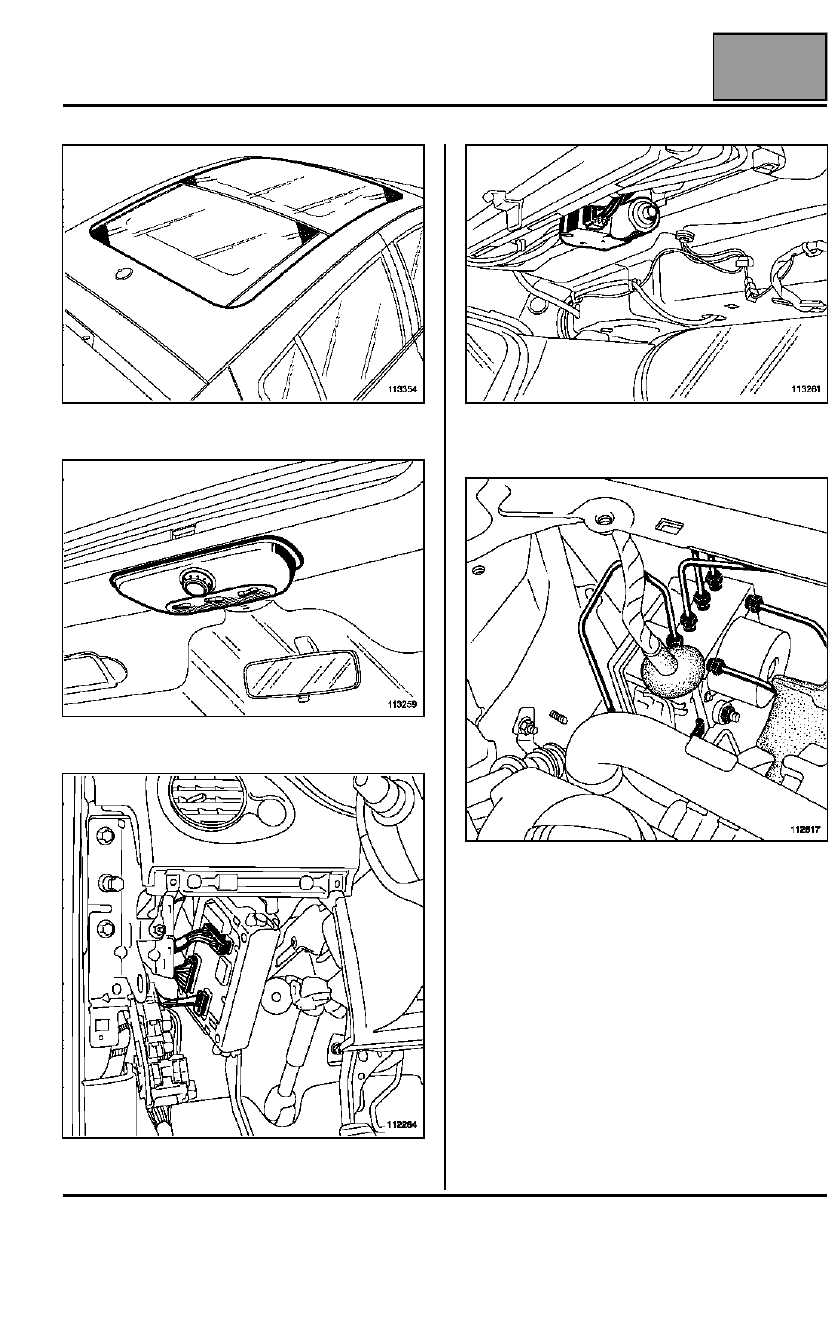

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Techo solar eléctrico: Lista y localización de los elementos

Cristal de techo móvil.

Mando de apertura y de cierre de techo.

Unidad Central del Habitáculo situada bajo el tablero
de a bordo lado izquierdo.

Motor/calculador del techo solar, fijado en la parte
trasera del techo.

ABS fijado en el compartimiento del motor.

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Techo solar eléctrico: Función de los elementos

87D

87D-96

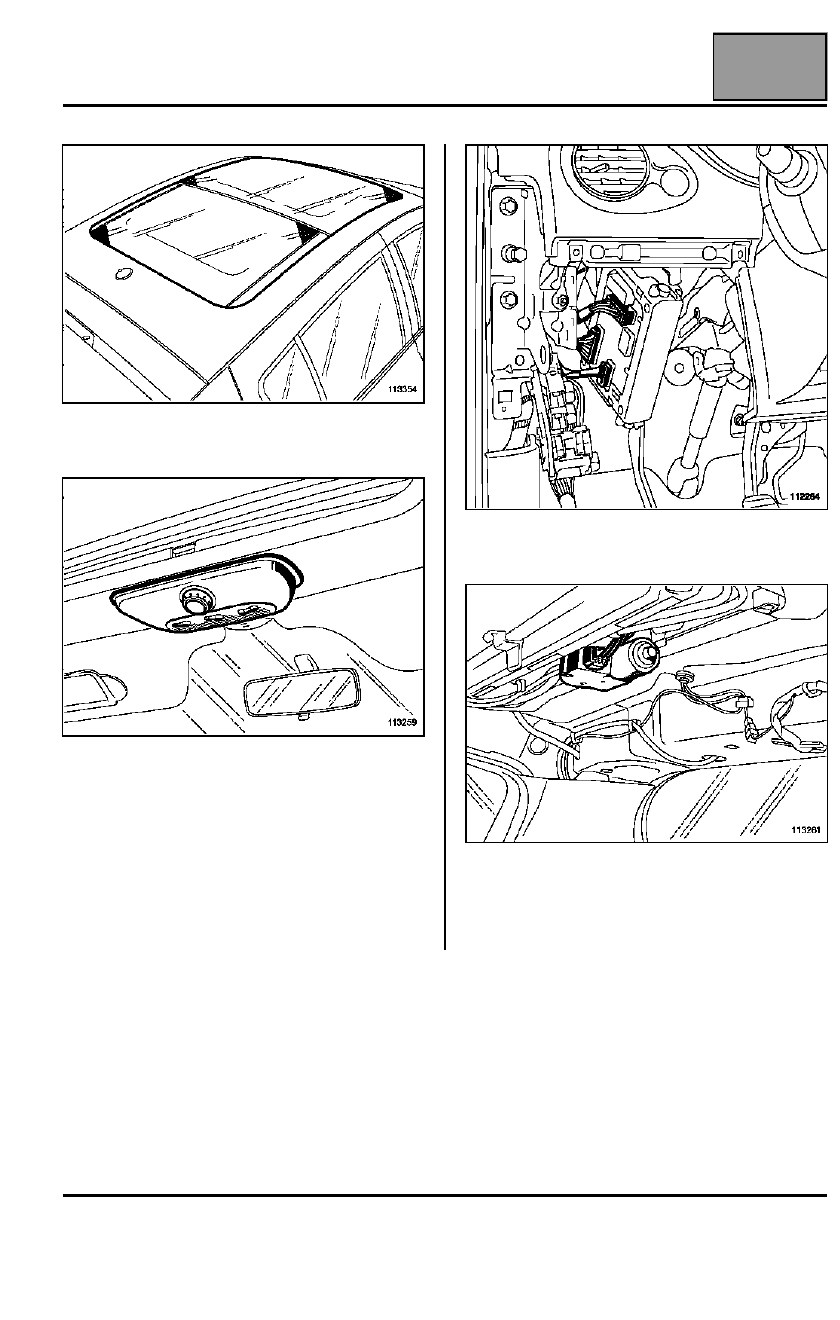

Techo solar eléctrico: Función de los elementos

Añadido de una circulación de aire suplementaria
y mayor luminosidad en el vehículo.

El mando eléctrico del techo solar proporciona la
posibilidad al cliente de seleccionar una de las cuatro
posiciones de apertura. Una posición en entre-
apertura y tres posiciones en deslizamiento.

La unidad central del habitáculo autoriza el
funcionamiento del techo solar.

El calculador (forma parte integrante del motor), recibe
la demanda de apertura o de cierre que proviene del
mando. El motor (activado por el calculador) arrastra
un mecanismo con el fin de hacer deslizar el cristal del
techo.
