Renault Clio. Manual - parte 104





13B

-

109

INYECCIÓN DIÉSEL

Acelerómetro: Extracción - Reposición

K9K, y 766 o 768

13B

Colocar la boca en la rampa de inyección y  apretar
al par las tuercas de la boca en la rampa  (21
N.m)
.

Conectar:

- el captador de presión de la rampa esférica de

inyección,

- el tubo de retorno del gasóleo que une los inyecto-

res a la bomba de alta presión,

- los tubos de alimentación y de retorno de gasóleo,

- los conectores eléctricos de la bomba de alta pre-

sión.

Conectar los conectores:

- de los inyectores,

- de las bujías de precalentamiento.

Colocar la tapa del protector de la rampa de inyec-
ción.

Colocar la varilla de aceite.

Poner los tornillos de fijación de la varilla de aceite.

Colocar el conducto de admisión y apretar su abra-
zadera.

Conectar el captador de presión de aire de admi-
sión.

Aflojar la tuerca de fijación del tubo de aire en la en-
trada del intercambiador aire - aire en el alternador.

Colocar el conducto de aire entre el turbocompresor
y el tubo de aire en la entrada del intercambiador.

Encajar el conducto de aire en el turbocompresor y
en el tubo de aire en la entrada del intercambiador.

Apretar el tornillo del conducto de aire en la tapa de
la culata.

Apretar al par la tuerca de fijación del tubo de aire
en la entrada del intercambiador en el alternador
(8 N.m)
.

Conectar la batería (consultar Batería: Extracción -
Reposición
).

Cebar el circuito de gasóleo mediante la bomba de
cebado.

ATENCIÓN

Verificar la ausencia de fuga de gasóleo:

- controlar la estanquidad tras la reparación (con-

sultar  13BInyección diésel,  Tubo de alta
presión: Control
, página 13B-102),

- hacer girar el motor al ralentí hasta la puesta en

marcha del motoventilador,

- acelerar varias veces en vacío,

- realizar una prueba en carretera,

- cortar el contacto,

- verificar la ausencia de fuga de gasóleo.

13B

-

110

INYECCIÓN DIÉSEL

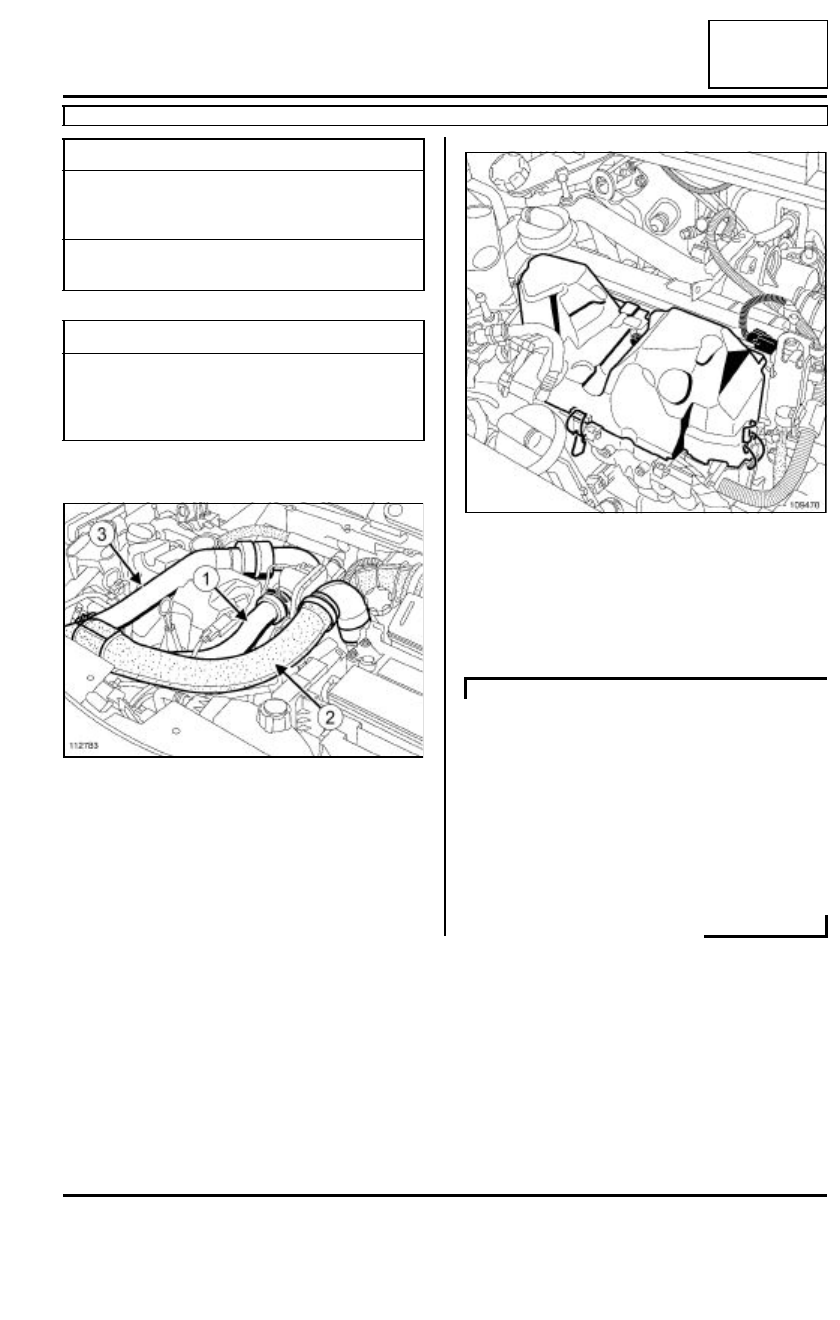

Caudal de fuga de los inyectores: Control

K9K

13B

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - reposición
).

Desconectar el captador de presión de admisión (1).

Extraer:

- el conducto de aire (2) entre el filtro de aire y el in-

tercambiador aire-aire,

- el conducto de aire (3) entre el intercambiador aire-

aire y el turbocompresor.

Soltar la tapa del protector de la rampa de gasóleo.

Extraer:

- el tornillo de fijación de la tapa antiproyección de

gasóleo,

- la tapa antiproyección de gasóleo.

Desconectar los cuatro tubos de retorno de los
cuatro inyectores (consultar 13B, Inyección diésel,
Rampa de retorno de los inyectores de gasóleo:
Extracción - Reposición
).

Conectar los cuatro manguitos transparentes del útil
(Mot. 1771) en los inyectores en lugar de los tubos
de retorno de carburante de los inyectores.

Poner el tapón de limpieza apropiado en los conec-
tores de retorno de carburante del inyector.

Utillaje especializado indispensable

Mot. 1771

Kit para medir el cau-
dal de fuga de los
inyectores SIEMENS

Mot. 1711

Maletín para medir el
caudal del inyector

Pares de apriete

m

tuerca de fijación del
tubo de aire en la
entrada del intercambia-
dor en el alternador

8 N.m

112783

109470

K9K, y 764

13B

-

111

INYECCIÓN DIÉSEL

Caudal de fuga de los inyectores: Control

K9K

13B

Conectar los cuatro manguitos transparentes del útil
(Mot. 1711) en los inyectores en lugar de los tubos
de retorno de carburante de los inyectores.

Poner el tapón de limpieza apropiado en los conec-
tores de retorno de carburante de los inyectores.

Sumergir estos manguitos en las cuatro probetas
graduadas del útil (Mot. 1711).

Colocar el conducto de aire entre el filtro de aire y el
intercambiador aire-aire.

Aflojar la tuerca de fijación del tubo de aire en la en-
trada del intercambiador aire-aire en el alternador.

Colocar el conducto de aire entre el turbocompresor
y el tubo de aire en la entrada del intercambiador.

Apretar el tornillo del conducto de aire en la tapa de
la culata.

Apretar al par la tuerca de fijación del tubo de aire
en la entrada del intercambiador en el alternador
(8 N.m)
.

Conectar:

- el captador de presión de admisión,

- la batería (consultar 80A, Batería, Batería: Ex-

tracción - reposición).

Seguir los métodos descritos en el manual de repa-
ración de diagnóstico (consultar MR 394 Diagnós-
tico, 13B, Inyección diésel, Diagnóstico - Tests
):

- TEST 6: Fuga importante de los inyectores - inyec-

tores abiertos,

- TEST 7: Cantidad de inyección incorrecta.

K9K, y 766 o 768

IMPORTANTE

No dejar objetos (útiles u otros) en el lateral del
alojamiento del motor durante toda la interven-
ción.

Posicionar los útiles de modo que no se caigan
durante la fase «  motor girando  » del control.

13B

-

112

INYECCIÓN DIÉSEL

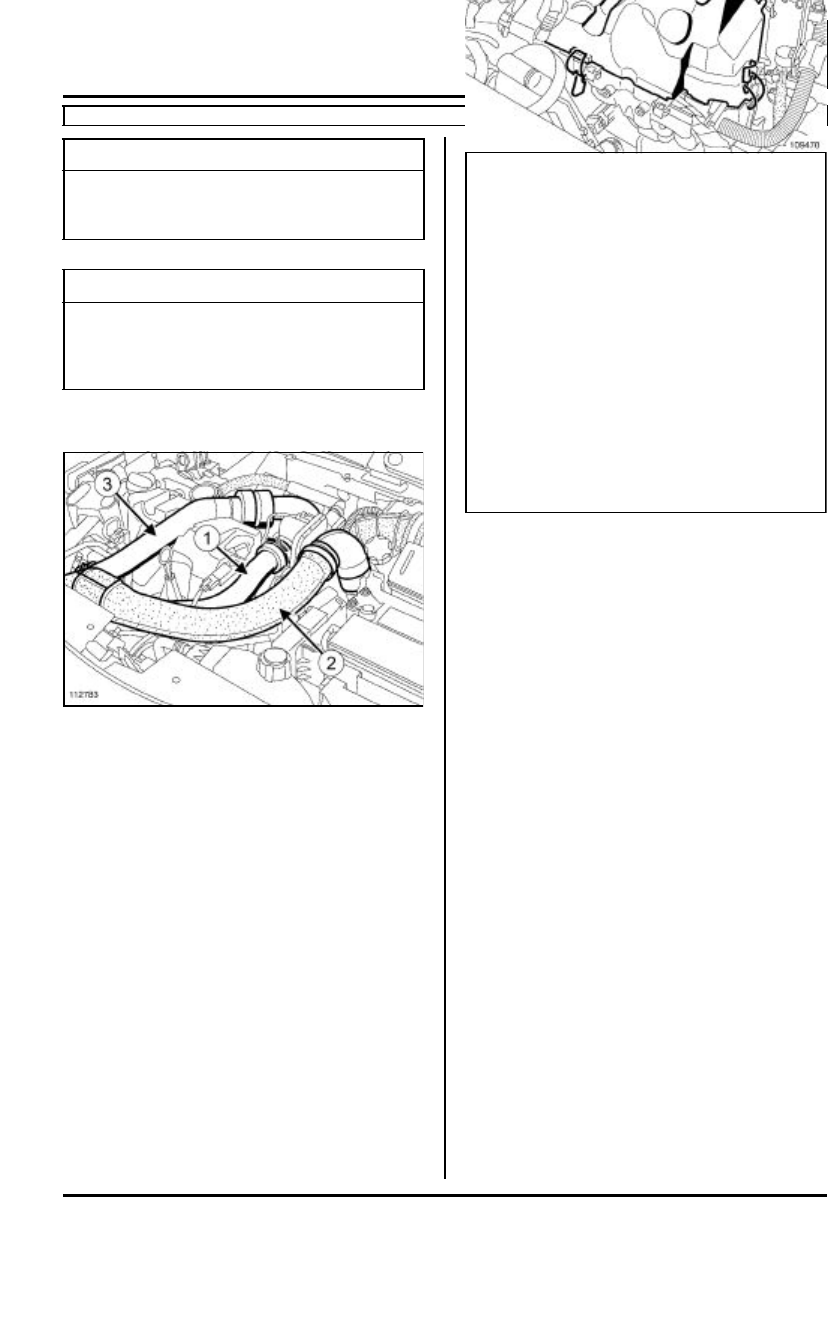

Caudal de fuga de la bomba de alta presión: Control

K9K, y 764

13B

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - reposición
).

Desconectar el captador de presión de admisión (1).

Extraer:

- el conducto de aire (2) entre el filtro de aire y el in-

tercambiador aire-aire,

- el conducto de aire (3) entre el intercambiador aire-

aire y el turbocompresor.

Soltar la tapa antiproyección de gasóleo.

Extraer:

- el tornillo de fijación de la tapa del protector de la

rampa,

- la tapa del protector de la rampa.

Desconectar el tubo de retorno de carburante de la
bomba de alta presión.

Poner el tapón de limpieza apropiado en el conector
del tubo de retorno de carburante de la bomba de
alta presión.

Conectar el racor acodado de diámetro 8 mm pro-
visto de su tubo y contenido en el útil (Mot. 1771) en
el racor de retorno de carburante de la bomba de
alta presión.

Sumergir este tubo en la probeta graduada.

Colocar el conducto de aire entre la carcasa del filtro
de aire y el intercambiador aire-aire.

Aflojar la tuerca de fijación del tubo en la entrada del
intercambiador aire-aire en el alternador.

Colocar el conducto de aire entre el turbocompresor
y el tubo de aire en la entrada del intercambiador.

Encajar el conducto de aire en el turbocompresor y
en el tubo de aire en la entrada del intercambiador.

Apretar el tornillo del conducto de aire en la tapa de
la culata.

Apretar al par la tuerca de fijación del tubo de aire
en la entrada del intercambiador en el alternador
(8 N.m)
.

Utillaje especializado indispensable

Mot. 1771

Kit para medir el cau-
dal de fuga de los
inyectores SIEMENS

Pares de apriete

m

tuerca de fijación del
tubo de aire en la
entrada del intercambia-
dor en el alternador

8 N.m

112783

109470
