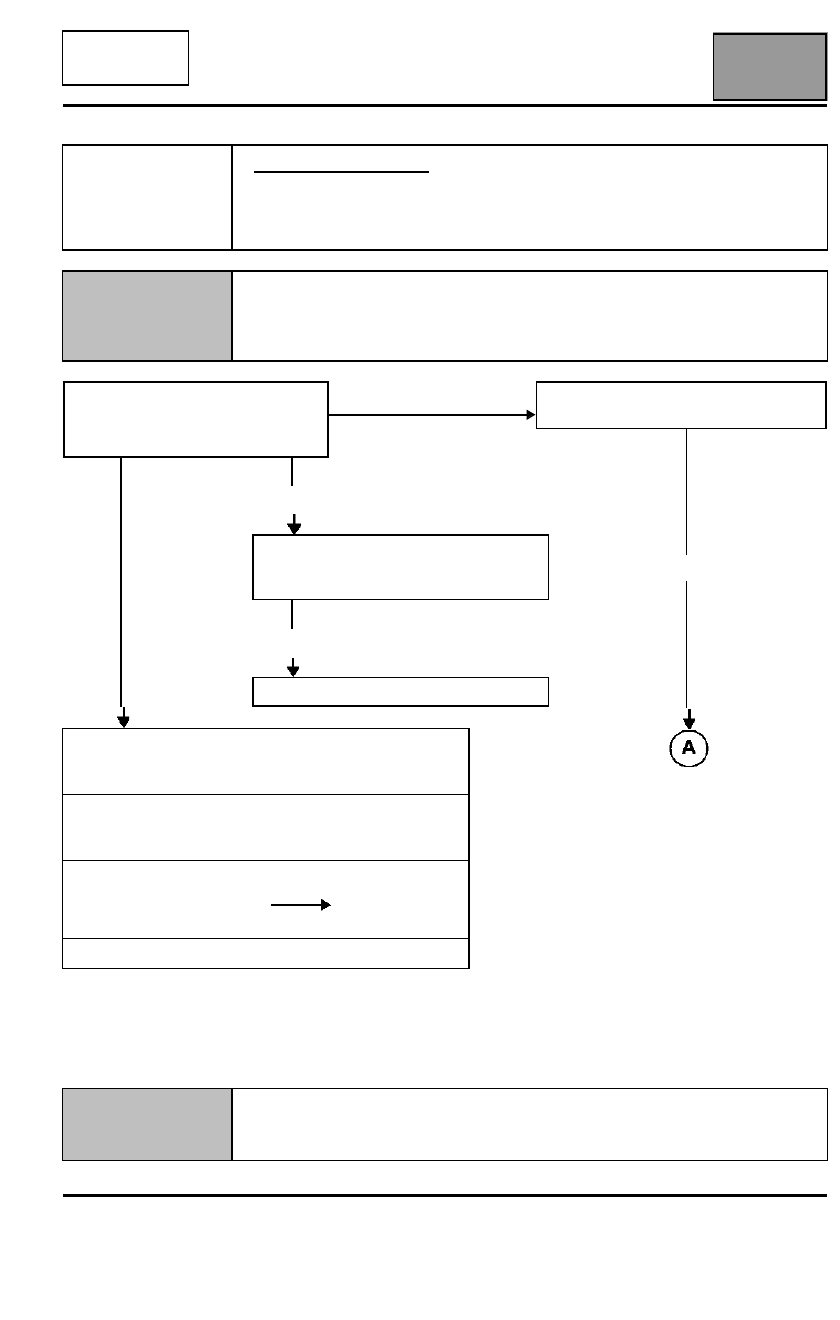

  CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Diagnóstico - Interpretación de los mandos

87B

87B-199

UCH

N

°°°°

 Vdiag: 4F

N

°°°°

 Vdiag: 50

AC031

RELÉ LAVAFAROS 2

CONSIGNAS

No debe haber ningún fallo presente o memorizado.
Este mando permite comprobar el funcionamiento del lavafaros 2.
Este mando dura 7 segundos.

Verificar la presencia de masa en las
vías 1 y 2 de la bomba lavafaros.
¿Es conforme?

No conforme en la vía 2.

Tratar el diagnóstico del mando AC030
"Relé lavafaros 1"

  SÍ

No conforme en
la vía 1.

Verificar, al activar el mando, la presencia
de + 12 V en la vía 2 de la bomba
lavafaros. ¿Es conforme?

  SÍ

Sustituir la bomba del lavafaros.

Verificar el estado y la conexión del conector del relé del
lavafaros 2.
Reparar si es necesario.

Asegurar la presencia de masa en la vía B4 del conector
de relés.
Reparar si es necesario.

Controlar el aislamiento y la continuidad de la unión:

Relé lavafaros 1 vía B3

Vía 2 bomba
lavafaros.

Si todo es correcto, sustituir el relé.

NO

TRAS LA

REPARACIÓN

Rehacer un diagnóstico del sistema.
Hacer un borrado de los fallos memorizados.
Tratar los otros fallos eventuales.

UCHX85 V4.F

  CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Diagnóstico - Interpretación de los mandos

87B

87B-200

UCH

N

°°°°

 Vdiag: 4F

N

°°°°

 Vdiag: 50

AC031

CONTINUACIÓN

Verificar el estado y la conexión del relé del lavafaros 2.
Reparar si es necesario.

Asegurar la presencia de + 12 V en la vía B2 y A5 del conector de relés.
Reparar si es necesario.

Verificar, al activar el mando, la presencia de masa en la vía B2 del conector de relés.
¿Es conforme?

SÍ

NO

Verificar el estado y la conexión del conector PE3 en la UCH.
Reparar si es necesario.

Asegurar el aislamiento y la continuidad de la unión:

Conector de relés vía B2

Vía 14 conector PE3 de la UCH.

Reparar si es necesario.

Si el problema persiste, contactar con el teléfono técnico.

Controlar el aislamiento y la continuidad de la unión:

Relé lavafaros 2 vía B3

Vía 1 bomba lavafaros.

Reparar si es necesario.

Si todo es correcto, sustituir el relé.

TRAS LA

REPARACIÓN

Rehacer un diagnóstico del sistema.
Hacer un borrado de los fallos memorizados.
Tratar los otros fallos eventuales.

UCHX85 V4.F

  CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Diagnóstico - Interpretación de los mandos

87B

87B-201

UCH

N

°°°°

 Vdiag: 4F

N

°°°°

 Vdiag: 50

AC032

TEST ANTENAS EXTERIORES LADO CONDUCTOR

CONSIGNAS

Antes de ejecutar este mando, es imperativo haber verificado mediante el mando
AC037 "Diagnóstico de las antenas emisoras" la ausencia de fallo en las antenas.
No debe haber ningún fallo presente o memorizado.
Este mando permite controlar las zonas de accesos de manos libres alrededor del
vehículo y funciona incluso aunque la tarjeta manos libres no aparezca en el vehículo.

Particularidad:
Este mando permite controlar el correcto funcionamiento de las antenas exteriores,
lado del conductor.
Si el alcance sobrepasa 1,50 m, controlar la ausencia de un cortocircuito a masa de
las antenas.
Este mando dura 1 minuto.
Visualizar la intermitencia del lector de tarjetas.

Puerta delantera

Verificar el estado y la conexión del conector de 4 vías negro (lengüetas expulsadas, rotas...).
Reparar si es necesario.

Verificar el estado y la conexión del conector de 40 vías PE3 de la Unidad Central del Habitáculo (lengüetas
expulsadas, rotas...).
Reparar si es necesario.

Asegurar el aislamiento y la continuidad de la unión:

Conector de 4 vías en la vía 1

Vía 27 del conector PE3 de 40 vías de la
Unidad Central del Habitáculo

Conector de 4 vías en la vía 2

Vía 39 del conector PE3 de 40 vías de la
Unidad Central del Habitáculo

Reparar si es necesario.

Si el problema persiste, contactar con el teléfono técnico.

TRAS LA

REPARACIÓN

Rehacer un diagnóstico del sistema.
Hacer un borrado de los fallos memorizados.
Tratar los otros fallos eventuales.

UCHX85 V4.F

  CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Diagnóstico - Interpretación de los mandos

87B

87B-202

UCH

N

°°°°

 Vdiag: 4F

N

°°°°

 Vdiag: 50

AC032

CONTINUACIÓN

Puerta trasera

Verificar el estado y la conexión del conector de 4 vías negro (lengüetas expulsadas, rotas...).
Reparar si es necesario.

Verificar el estado y la conexión del conector de 40 vías PE3 de la Unidad Central del Habitáculo (lengüetas
expulsadas, rotas...).
Reparar si es necesario.

Asegurar el aislamiento y la continuidad de la unión:

Conector de 4 vías en la vía 1

Vía 28 del conector PE3 de 40 vías de la
Unidad Central del Habitáculo

Conector de 4 vías en la vía 2

Vía 38 del conector PE3 de 40 vías de la
Unidad Central del Habitáculo

Reparar si es necesario.

Sustituir la antena si es necesario.

Si el problema persiste, contactar con el teléfono técnico.

TRAS LA

REPARACIÓN

Rehacer un diagnóstico del sistema.
Hacer un borrado de los fallos memorizados.
Tratar los otros fallos eventuales.
