11A

-

131

PARTE ALTA Y DELANTERA DEL MOTOR

Culata: Extracción - Reposición

K4J o K4M

11A

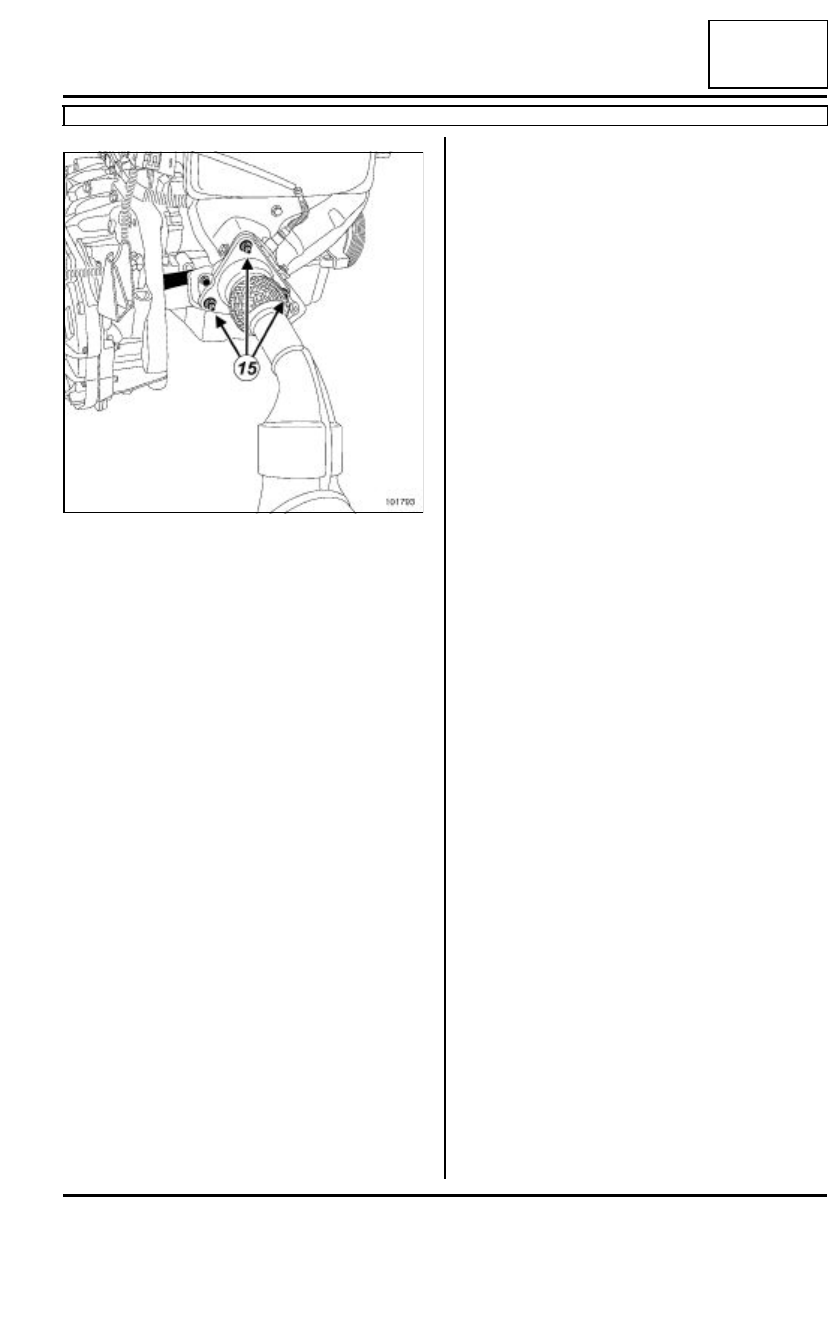

Poner las tuercas de fijación (15) de la brida de es-
cape.

Apretar a los pares:

- las tuercas de fijación (21 N.m),

- los espárragos en el colector de escape (8 N.m).

Conectar el conector de las sondas de oxígeno.

Llenar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado, página 19A-10).

Colocar:

- el soporte de la batería (consultar Batería: Extrac-

ción - Reposición),

- la batería (consultar Batería: Extracción - Repo-

sición).

Purgar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Purga,
página 19A-13).

Colocar:

- el paragolpes delantero (consultar MR 393 Carro-

cería, 56A, Accesorios exteriores, Paragolpes
delantero: Extracción - reposición),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda: Ex-
tracción - reposición),

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición),

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero: Extracción - reposición),

- la rejilla de alero (consultar MR 393 Carrocería,

56A, Accesorios exteriores, Rejilla de alero: Ex-
tracción - reposición),

- la tapa de estilo del motor.

101793

11A

-

132

PARTE ALTA Y DELANTERA DEL MOTOR

Culata: Extracción - Reposición

K4J o K4M

11A

11A

-

133

PARTE ALTA Y DELANTERA DEL MOTOR

Culata: Extracción - Reposición

K9K, y JR5 o TL4

11A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ve-
hículo: Remolcado y levantamiento).

Quitar el protector del motor.

Extraer:

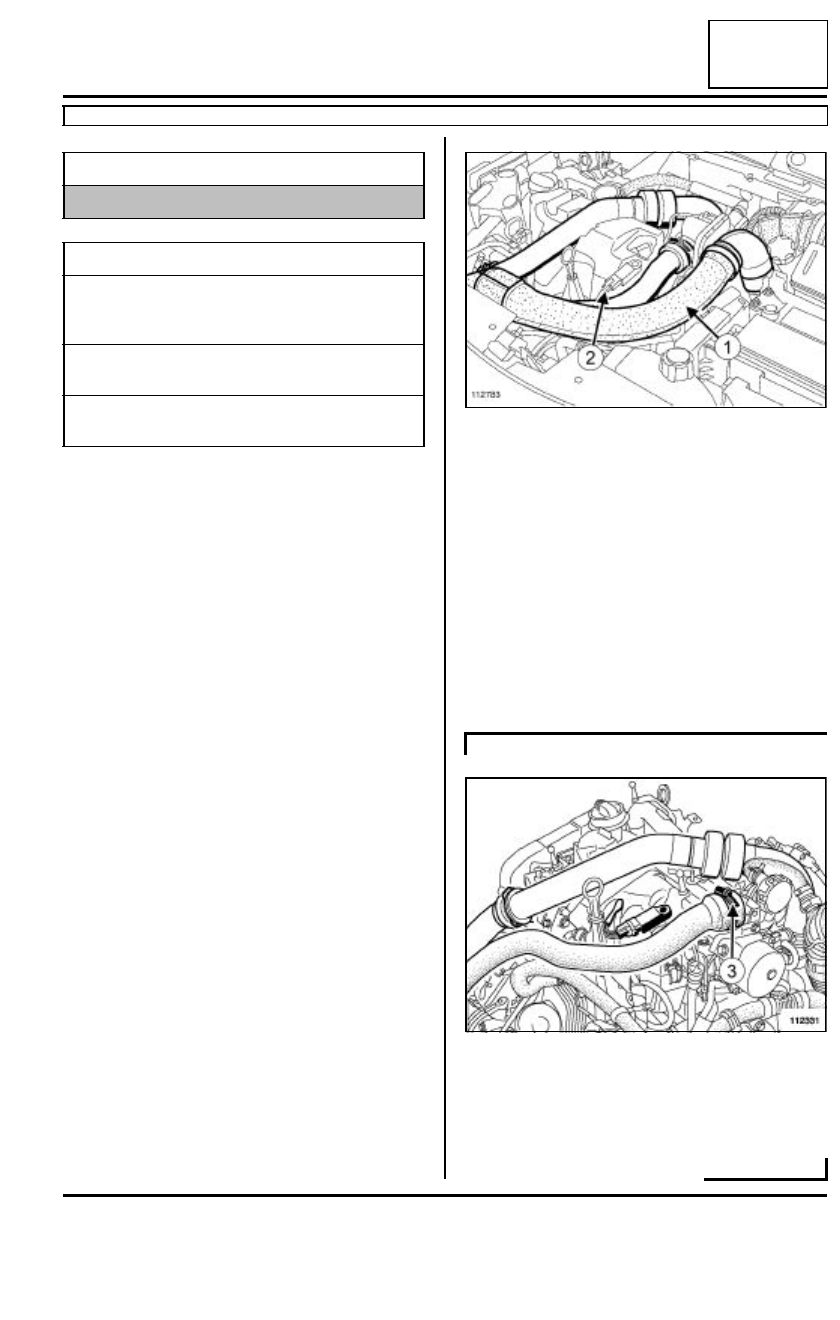

- el conducto (1) de admisión de aire,

- la batería (consultar 80A, Batería, Batería: Ex-

tracción - reposición),

- el soporte de la batería (consultar Batería, Sopor-

te de la batería: Extracción - reposición),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición).

desconectar el conector del captador (2) de presión
de admisión de aire.

Aflojar la abrazadera (3) del tubo de admisión de la
mariposa de corte.

Sacar el tubo de admisión de la mariposa de corte.

Material indispensable

utillaje para comprobar la culata

Pares de apriete

m

preapriete de los tor-
nillos de fijación de la
culata

25 N.m

tornillos de fijación de la
culata

225˚

±±±±

10˚

tornillos de fijación de la
tapa de culata

10 N.m

112783

TL4

112331

11A

-

134

PARTE ALTA Y DELANTERA DEL MOTOR

Culata: Extracción - Reposición

K9K, y JR5 o TL4

11A

Extraer:

- la rejilla de alero (consultar 56A, Accesorios exte-

riores, Rejilla de alero: Extracción - reposición),

- la caja de agua (consultar 19A, Refrigeración, Ca-

jetín de agua: Extracción - reposición),

- el protector bajo el motor.

Vaciar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado).

Aclarar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración del mo-
tor: Limpieza).

Extraer el catalizador (consultar 19B, Escape, Ca-
talizador: Extracción - Reposición).

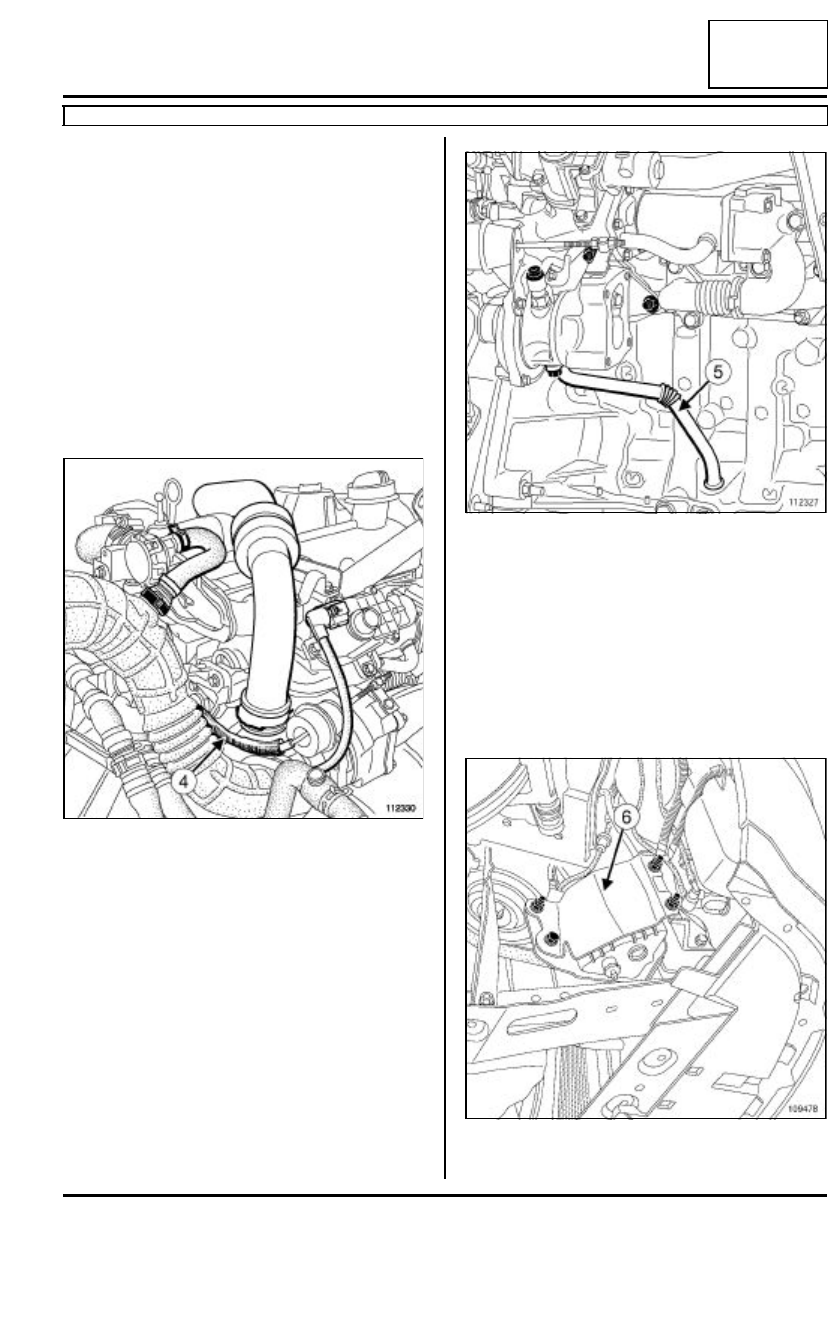

Desconectar el tubo (4) de la válvula de regulación
de presión de sobrealimentación.

Extraer el tubo (5) de retorno de aceite del turbo-
compresor.

Extraer:

- el soporte pendular (consultar 19D, Suspensión

motor, Suspensión pendular derecha: Extrac-
ción - reposición),

- el paso de rueda derecho (consultar MR 393 Car-

rocería, 55A, Protecciones exteriores, Pantallas
del paso de rueda delantero).

Extraer el protector (6) situado delante del filtro de
gasóleo.

112330

112327

109478
