Renault Clio. Manual - parte 13

10A

-

20

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

K9K

10A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación (3) del cárter inferior en la

caja de velocidades,

- los tornillos de fijación del cárter inferior,

- el cárter inferior.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

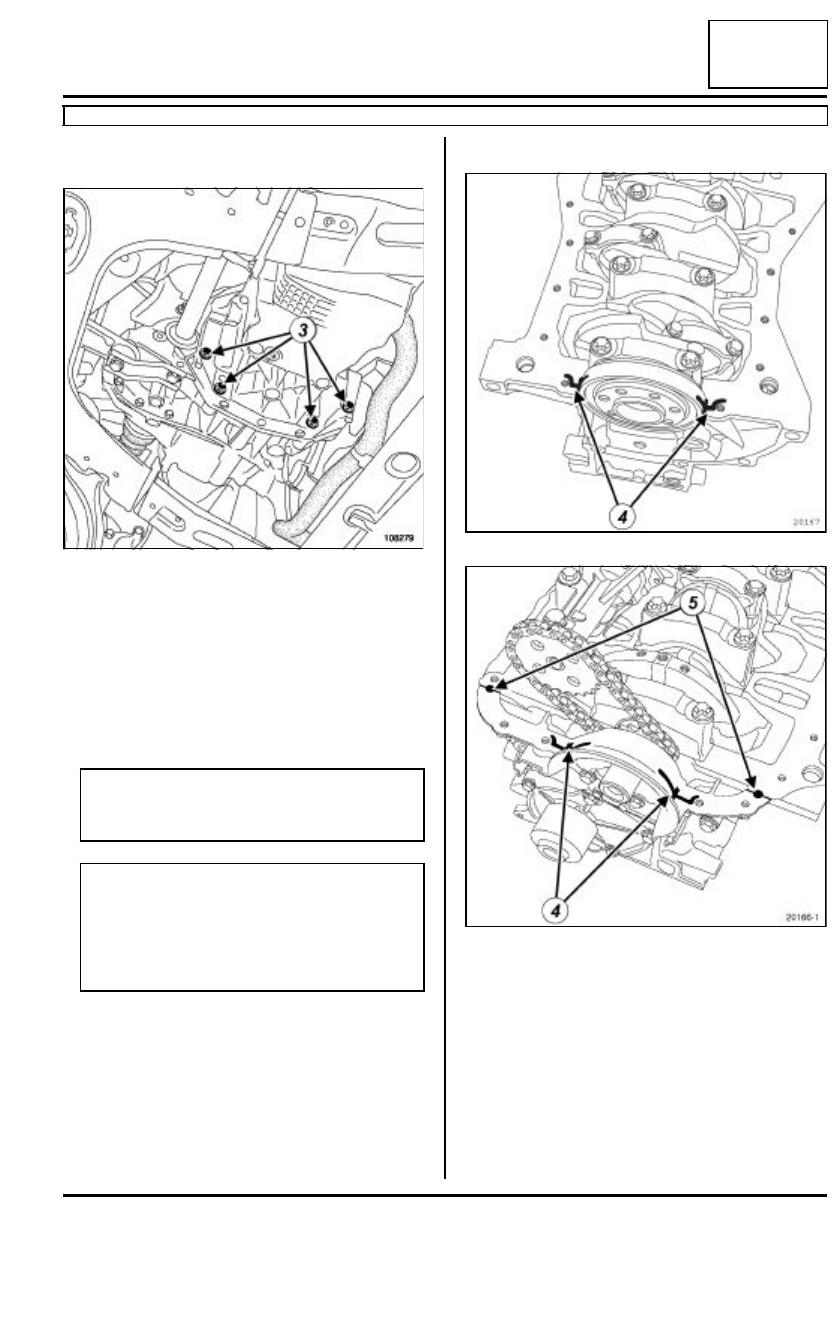

Aplicar cuatro cordones de JUNTA SILICONA AD-
HERENTE de referencia 77 11 227 484 en (4) de un
diámetro de 5 mm.

Aplicar dos puntos de JUNTA SILICONA ADHE-
RENTE de referencia 77 11 227 484 en (5) de un
diámetro de 7 mm en la intersección de la placa de
cierre del cigüeñal y del bloque motor.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el cárter inferior.

108279

ATENCIÓN

Los planos de junta deben estar limpios, secos y
sin grasa (evitar las huellas de dedos).

ATENCIÓN

Un exceso de producto de estanquidad en la
aplicación puede provocar un desbordamiento
de dicho producto al apretar las piezas. La mez-
cla producto - fluido puede provocar una degra-
dación de algunos elementos (motor, radiador).

20167

20166

10A

-

21

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

K9K

10A

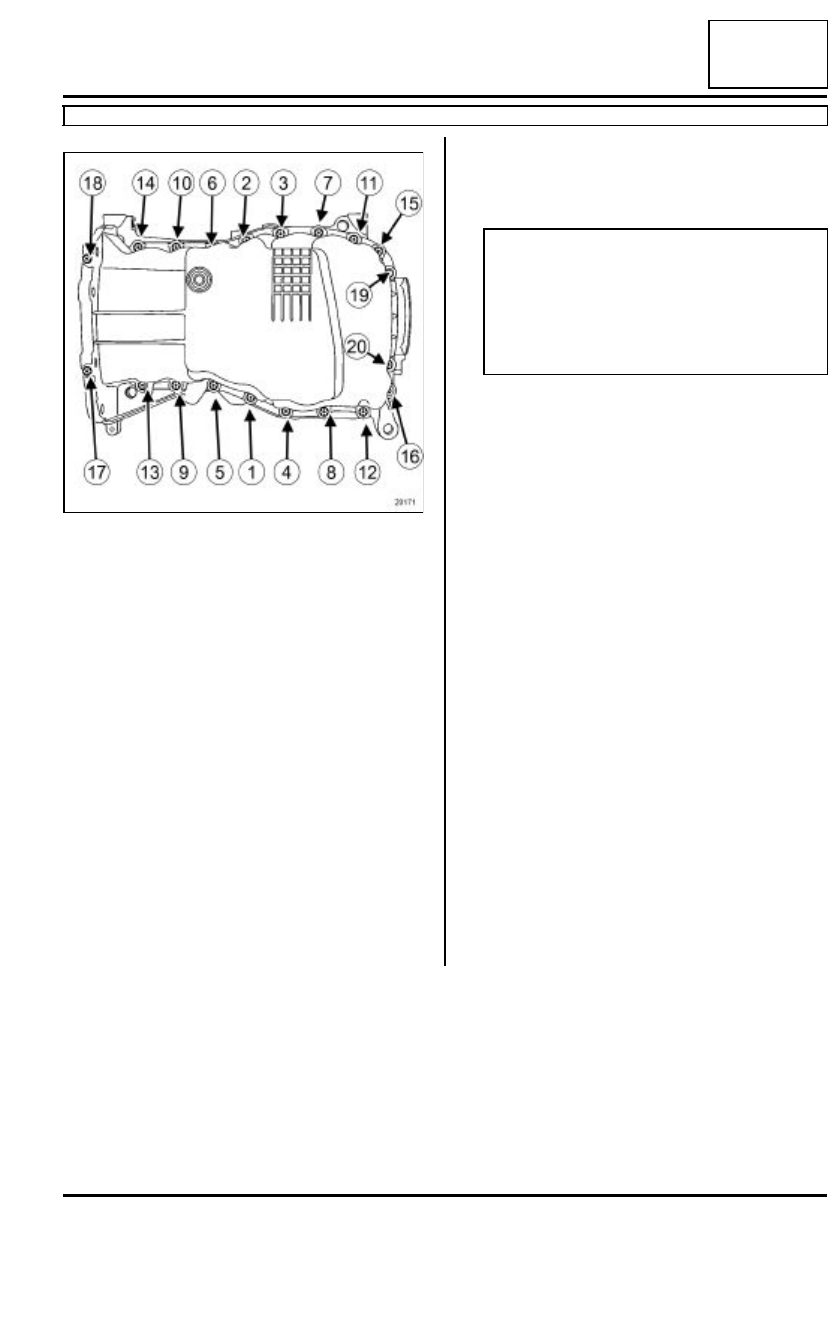

Efectuar un preapriete de los tornillos de fijación
del cárter inferior  (8 N.m).

Apretar los tornillos de fijación del cárter inferior en
la caja de velocidades sin bloquearlos.

Apretar por orden y a los pares:

- los  tornillos de fijación del cárter inferior (14

N.m),

- los  tornillos de fijación del cárter inferior en la

caja de velocidades  (44 N.m),

- los tornillos de fijación del cárter inferior sobre

el soporte multifunción (21 N.m).

III - ETAPA FINAL

Colocar:

- el tornillo de fijación del apoyo intermedio en el cár-

ter inferior,

- los tornillos de fijación de la brida del apoyo inter-

medio de transmisión,

Conectar la sonda del nivel de aceite.

Colocar el travesaño soporte del radiador (consultar
MR 393 Carrocería, 41A, Estructura inferior de-
lantera, Travesaño soporte del radiador: Extrac-
ción - Reposición).

Colocar:

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición),

- la varilla de aceite.

Efectuar el llenado de aceite del motor (consultar
10A, Conjunto motor y bajos de motor, Aceite
motor: Vaciado - Llenado, página 10A-1).

Colocar el protector bajo el motor.

Conectar la batería (consultar Batería: Extracción -
Reposición).

20171

ATENCIÓN

Colocar un calce de 10 mm de espesor entre el
travesaño del radiador y la cuna, y centrar el
peón del travesaño del radiador en el orificio de
la cuna a la altura de la fijación delantera del
brazo inferior para apretar al par las fijaciones
del travesaño del radiador.

10A

-

22

CONJUNTO MOTOR Y BAJOS DE MOTOR

Bomba de aceite: Extracción - Reposición

D4F

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- la varilla del nivel de aceite motor,

- el protector bajo el motor,

- la rueda delantera derecha,(consultar Rueda: Ex-

tracción - Reposición)

- la pantalla del paso de rueda (consultar MR 393

Carrocería, 55A, Protecciones exteriores, Pan-
tallas del paso de rueda delantera: Extracción-
Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- la correa de distribución (consultar 11A, Parte alta

y delantera del motor,  Correa de distribución:
Extracción - Reposición, página 11A-27).

Vaciar el aceite del motor.(consultar 10A, Conjunto
motor y bajos de motor, Aceite motor: Vaciado -
Llenado, página 10A-1)

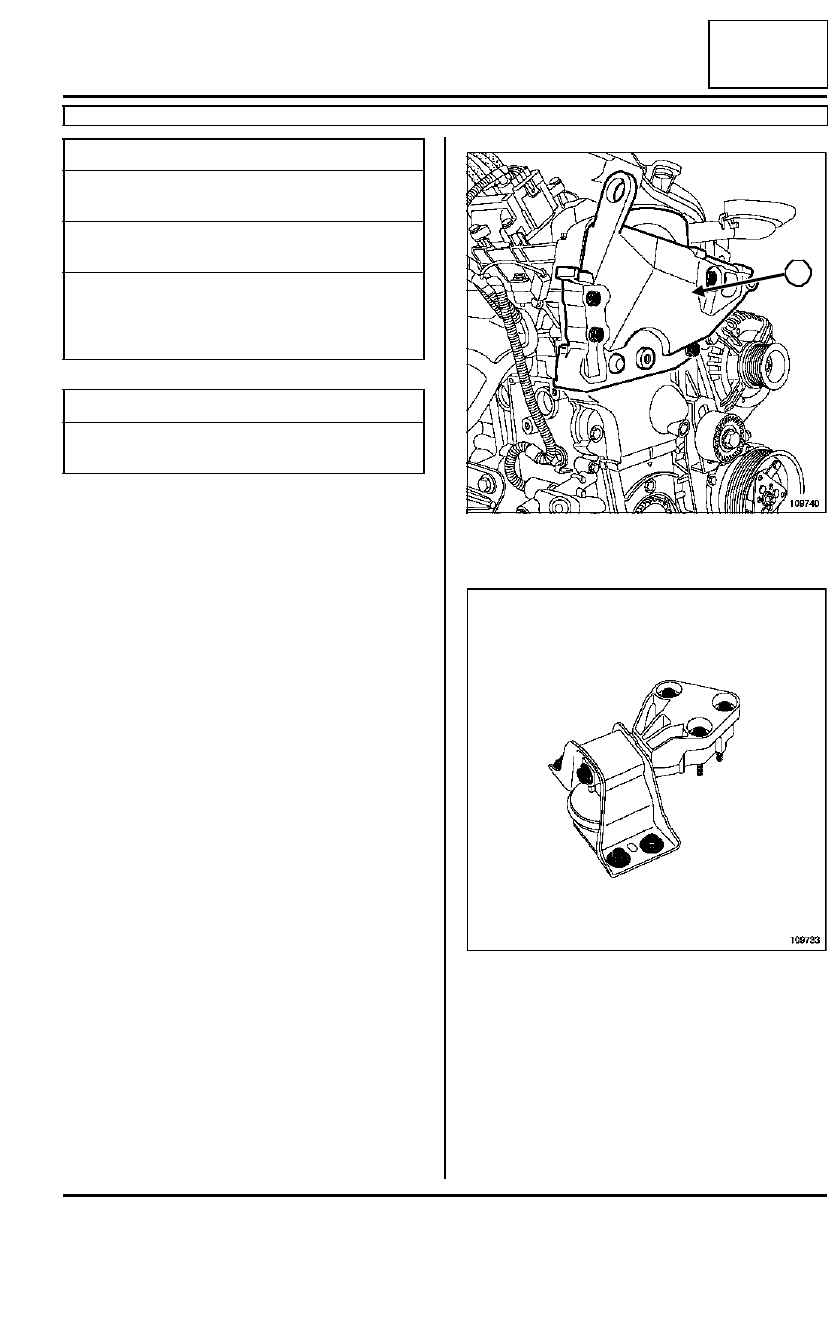

Colocar el cárter de distribución superior (1).

Colocar el soporte pendular derecho (consultar 19D,
Suspensión motor, Suspensión pendular dere-
cha: Extracción - Reposición, página 19D-15).

Retirar el útil soporte del motor inferior (Mot. 1672).

Extraer:

- el cárter inferior (consultar 10A, Conjunto motor y

bajos de motor, Cárter inferior: Extracción - Re-
posición, página 10A-14),

Utillaje especializado indispensable

Mot. 1672

Soporte del motor
inferior

Mot. 1374

Extractor junta de la
bomba de aceite

Mot. 1626

Útil para colocar la
junta "PTFE" del
cigüeñal, lado distribu-
ción.

Pares de apriete

m

tornillos de fijación de la
bomba de aceite

9 N.m

109740

109733

1

10A

-

23

CONJUNTO MOTOR Y BAJOS DE MOTOR

Bomba de aceite: Extracción - Reposición

D4F

10A

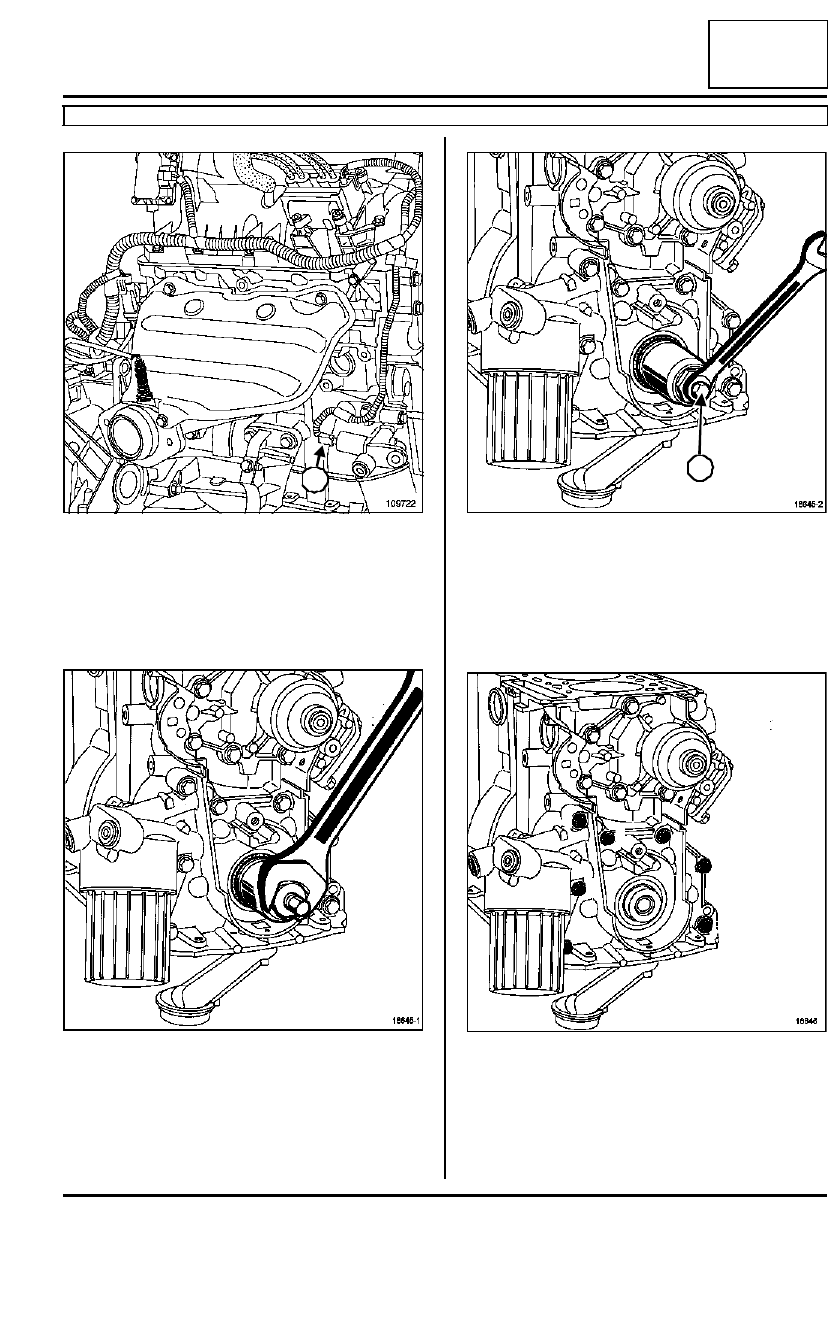

Desconectar el conector (2) del captador de presión
de aceite.

Extraer la polea de accesorios del cigüeñal (consul-
tar 11A, Parte alta y delantera del motor, Polea de
accesorios del cigüeñal: Extracción - Reposi-
ción, página 11A-18).

Extraer la junta de estanquidad del cigüeñal enros-
cando el útil (Mot. 1374).

Extraer la junta enroscando el tornillo (9) del útil
(Mot. 1374).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- el tamiz de la bomba de aceite,

- los tornillos de fijación de la bomba de aceite,

- la bomba de aceite.

109722

18645-1

2

18645-2

18646

9
