Renault Clio. Руководство - часть 268

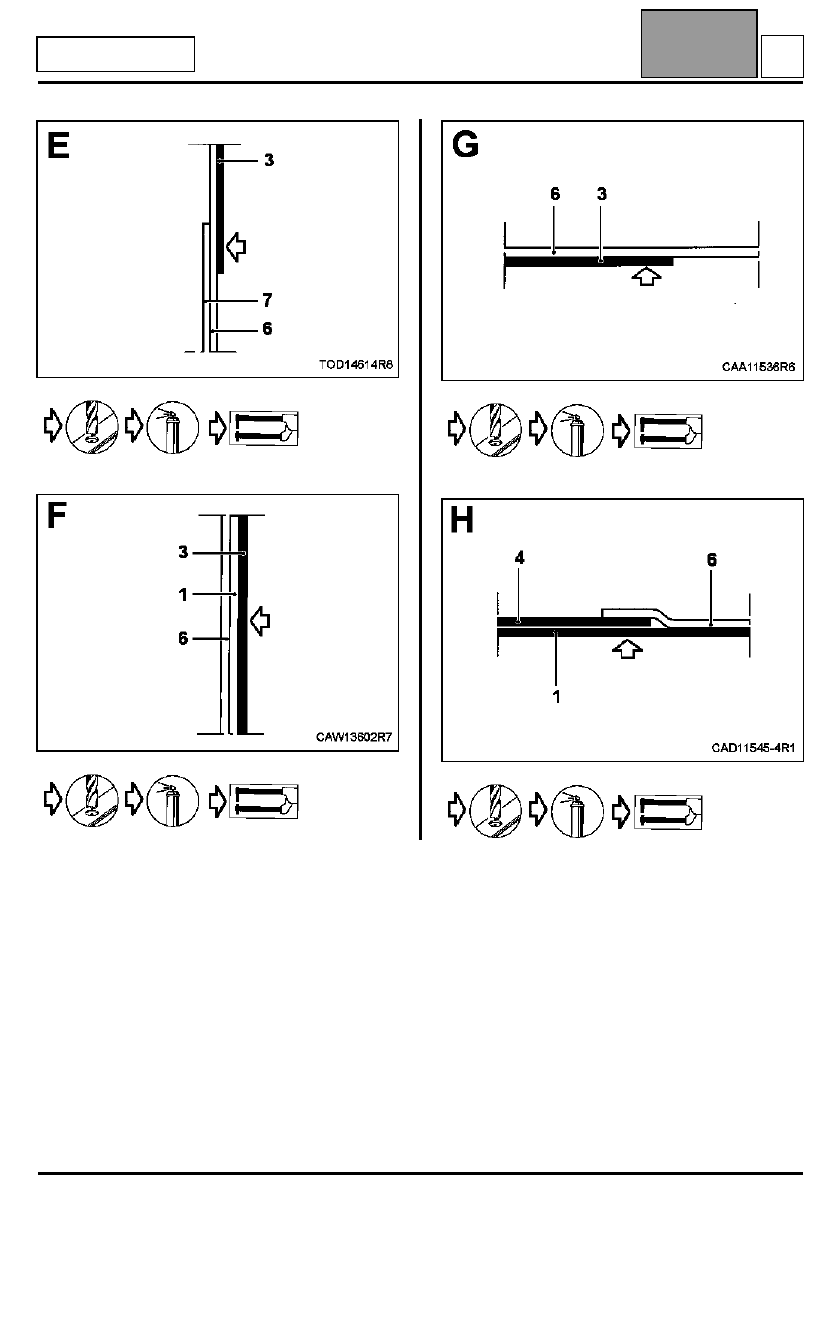

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель задка

44А

44A-51

МОДИФИКАЦИЯ L

























G

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель крепления заднего фонаря

44А

44A-52

МОДИФИКАЦИИ B-C

Панель крепления заднего фонаря

Замена этой детали является дополнительной
операцией при:

– замене панели задка после удара сзади, при

выполнении этой операции необходимо снять с
запчасти желоб,

– замене панели крыла после заднего бокового

удара.

Данная операция производится частично (см.
методику ниже).

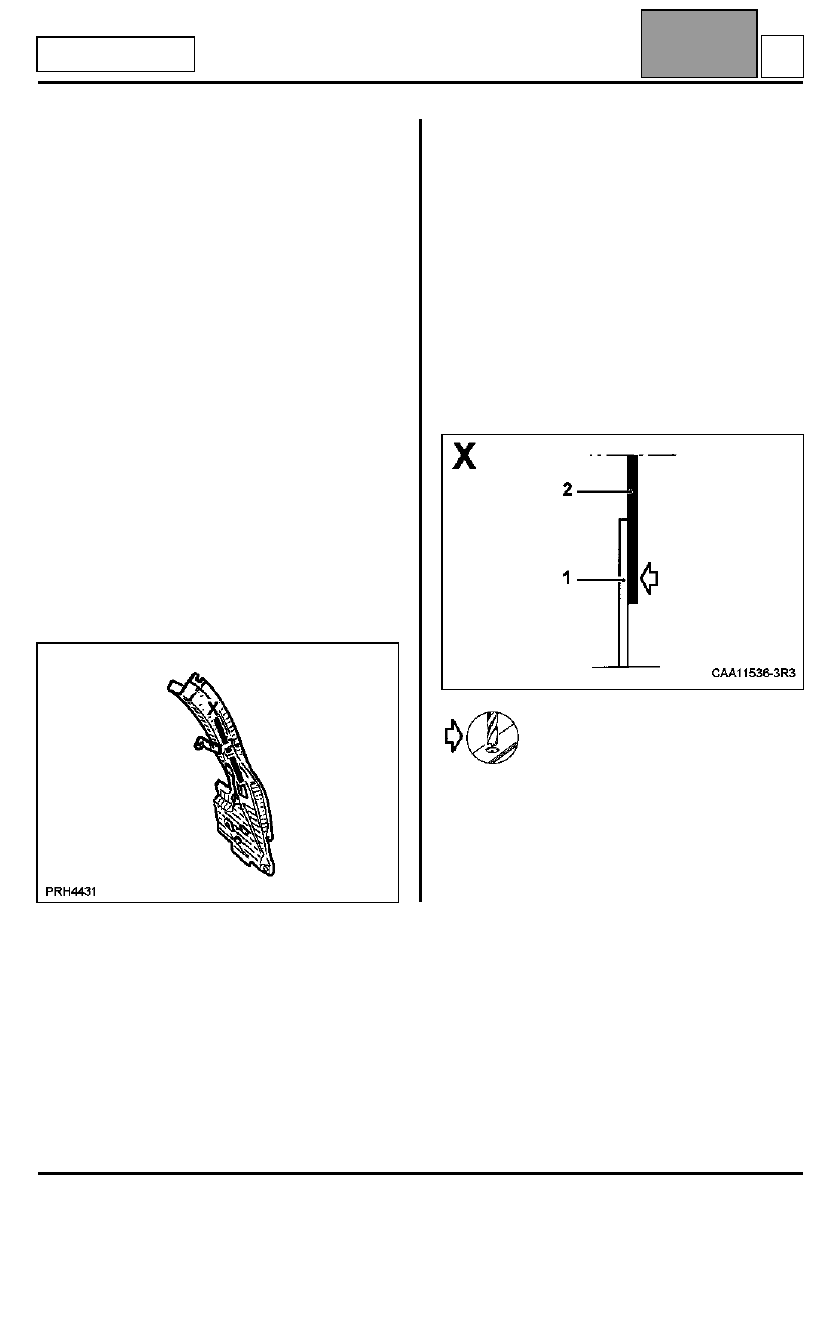

При выполнении этой операции как
дополнительной при замене панели задка,
необходимо снять задний нижний боковой желоб,
как это показано на рисунке (X) ниже, оставив
нижнее крепление полки.

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– задним нижним боковым желобом,
– нижним креплением полки,
– усилителем газонаполненного упора

(кронштейном крепления шарового шарнира),

– шаровым шарниром газонаполненного упора.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1
2
3
4
5
6

7

8
9

10
11

Панель крепления заднего фонаря
Задний нижний боковой желоб
Нижнее крепление полки
Панель заднего крыла
Колесная арка
Кронштейн ударопоглощающего
элемента
Боковой усилитель крепления заднего
бампера
Внутренняя панель по окну боковины
Задняя часть пола
Нижний задний усилитель боковины
Задний верхний боковой желоб

1
0,7
1
0,8
0,8

1,2

1,2
0,7
0,7
1,2
1

H

СИСТЕМА ТОПЛИВОПОДАЧИ

Регулятор давления топлива

13А

13A-3

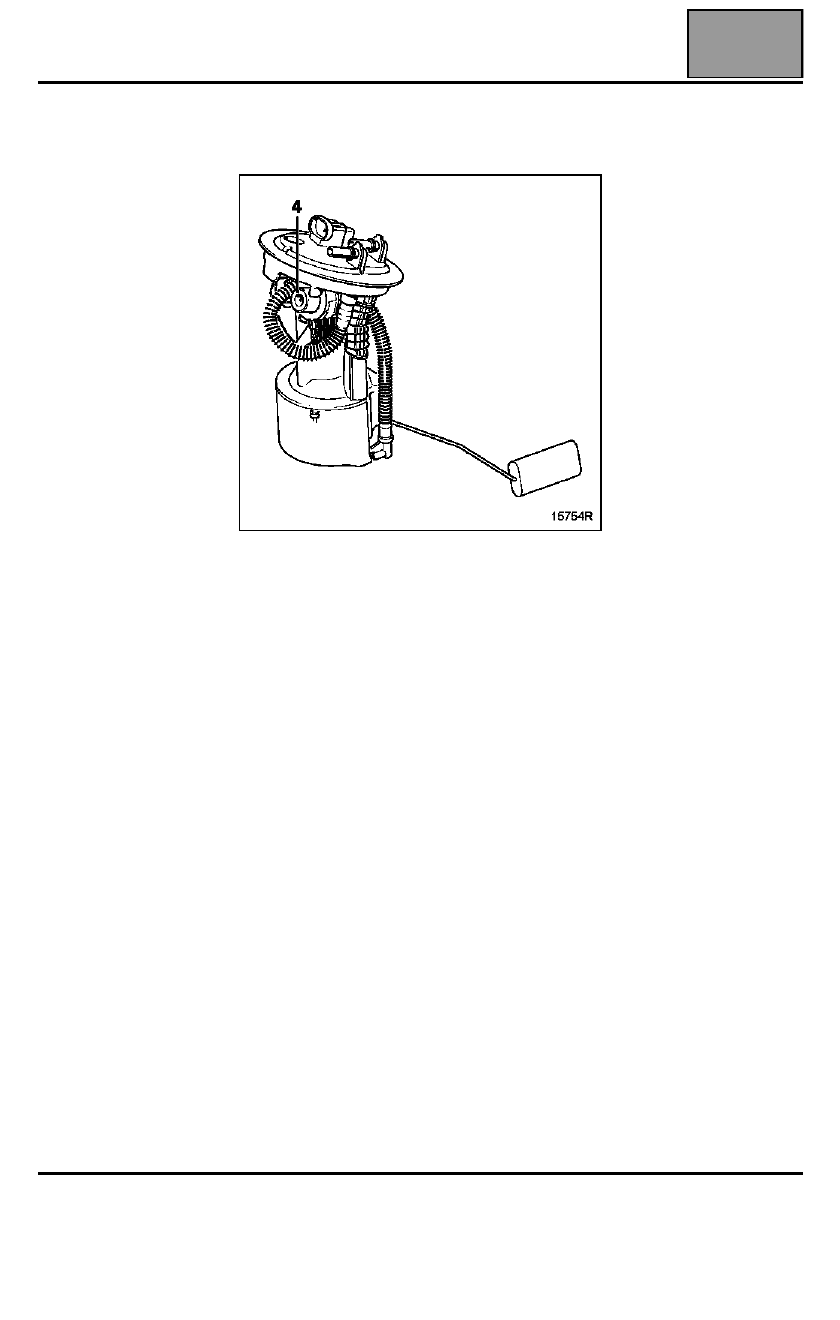

Регулятор давления топлива

Регулятор давления (4) размещен на узле
топливный насос - датчик уровня топлива.

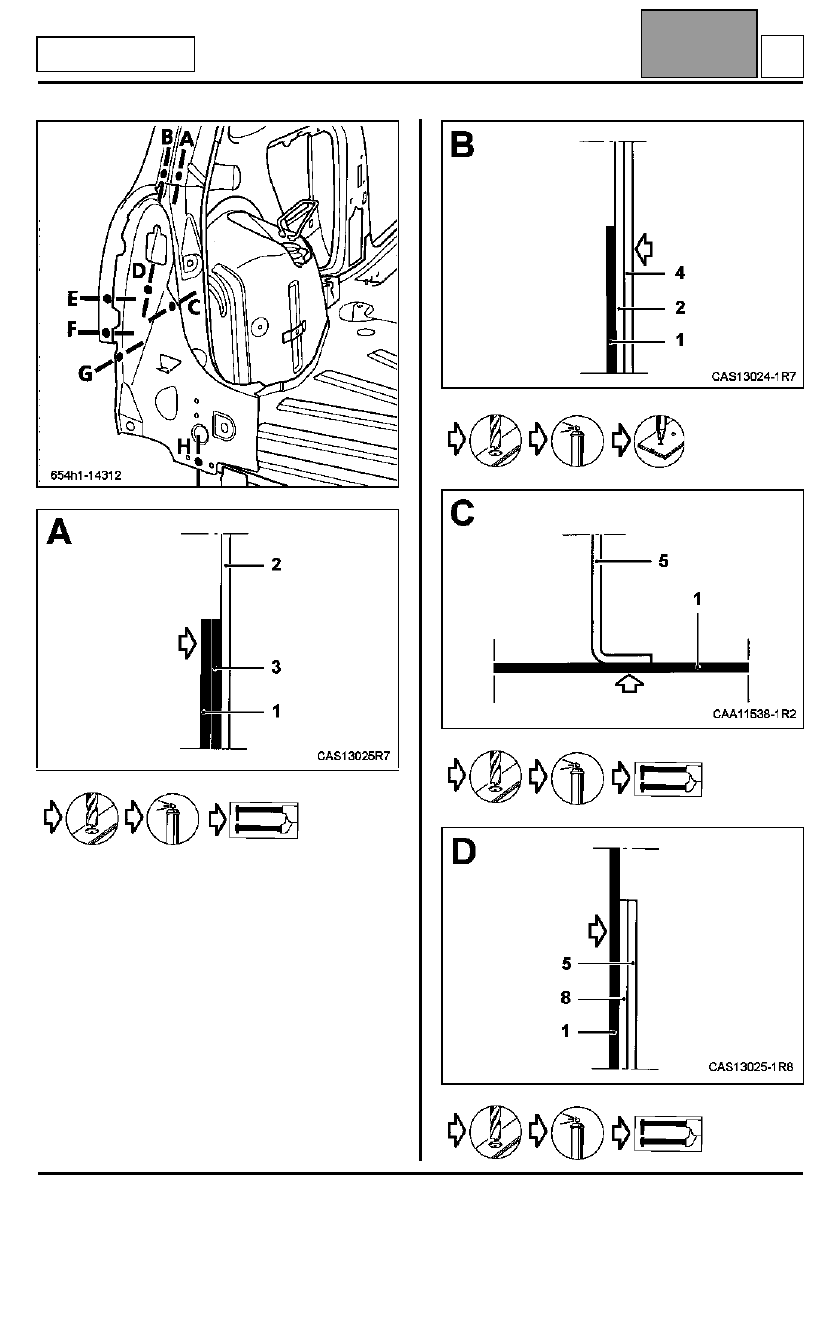

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель крепления заднего фонаря

44А

44A-53

МОДИФИКАЦИИ B-C

























H
