Renault Clio. Руководство - часть 234
ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
Колесная арка
42А
42A-31
Колесная арка
Замена этой детали является дополнительной
операцией при замене брызговика (внутренней
стойки кузова) после лобового удара.
Особенности автомобилей Clio II фазы 2:
Деталь для автомобилей фазы 2 несколько
отличается от деталей для автомобилей Clio II
фазы 1, однако методика замены одинаковая.
Для замены этой детали требуется замена верхних
усилителей брызговика (внутренней стойки кузова),
при этом необходимо использовать стенд для
ремонта кузова.
В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.
Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

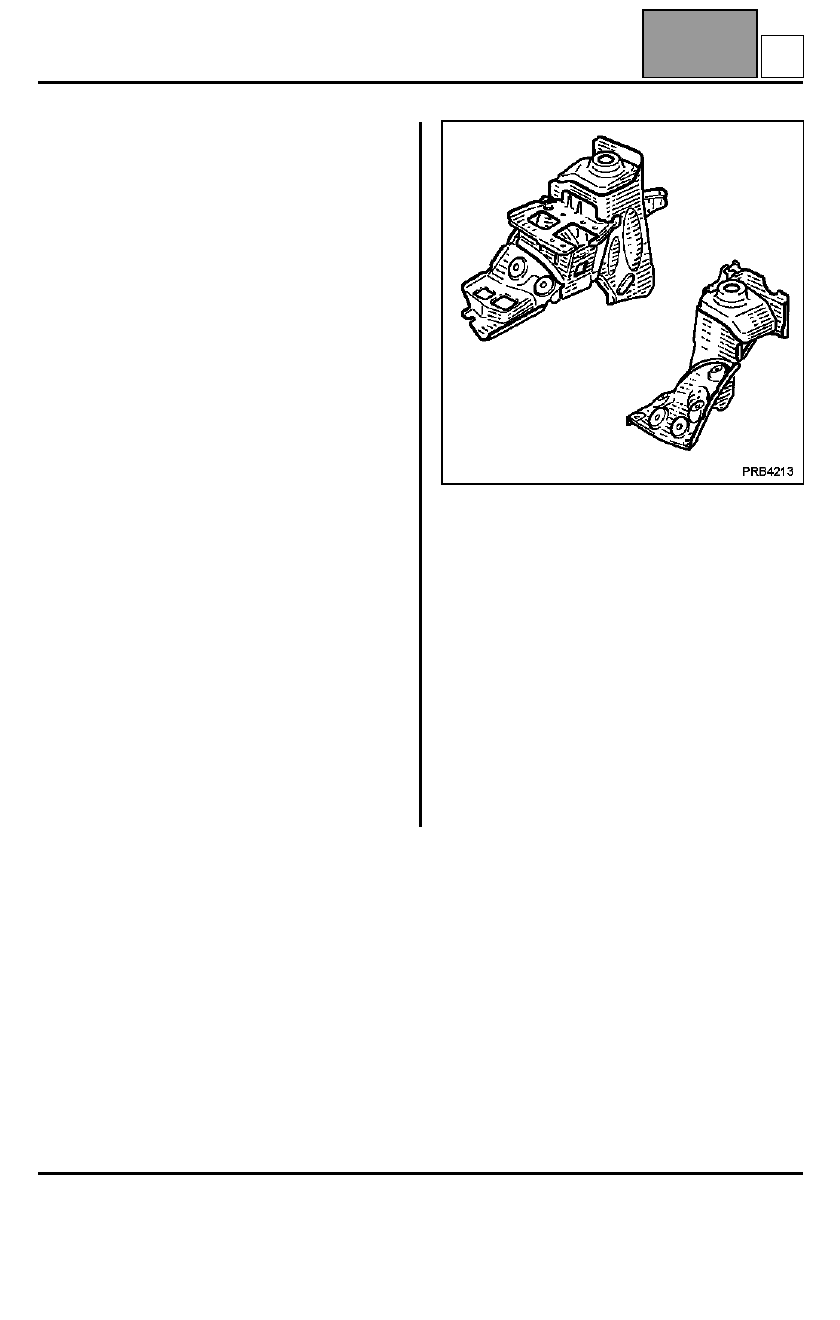

КОМПЛЕКТ ПОСТАВКИ
Деталь в сборе с:
– основанием опоры двигателя (правая сторона),
– пластиной опоры двигателя (правая сторона),
– колесной аркой,
– чашкой амортизаторной стойки,
– надставкой чашки амортизаторной стойки,
– кронштейном крепления блока АБС (правая
сторона),
– кронштейном крепления ЭБУ системы впрыска и
датчика удара (левая сторона).

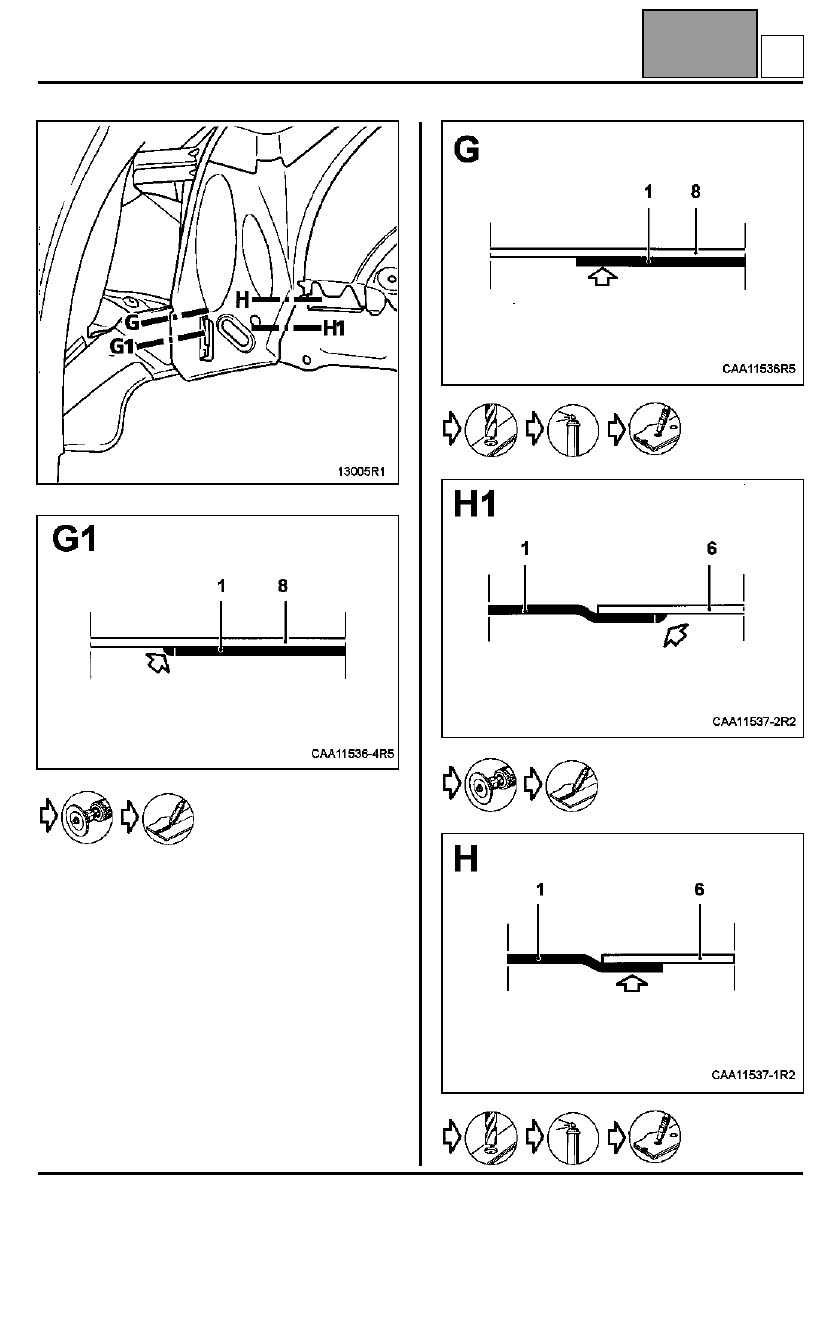

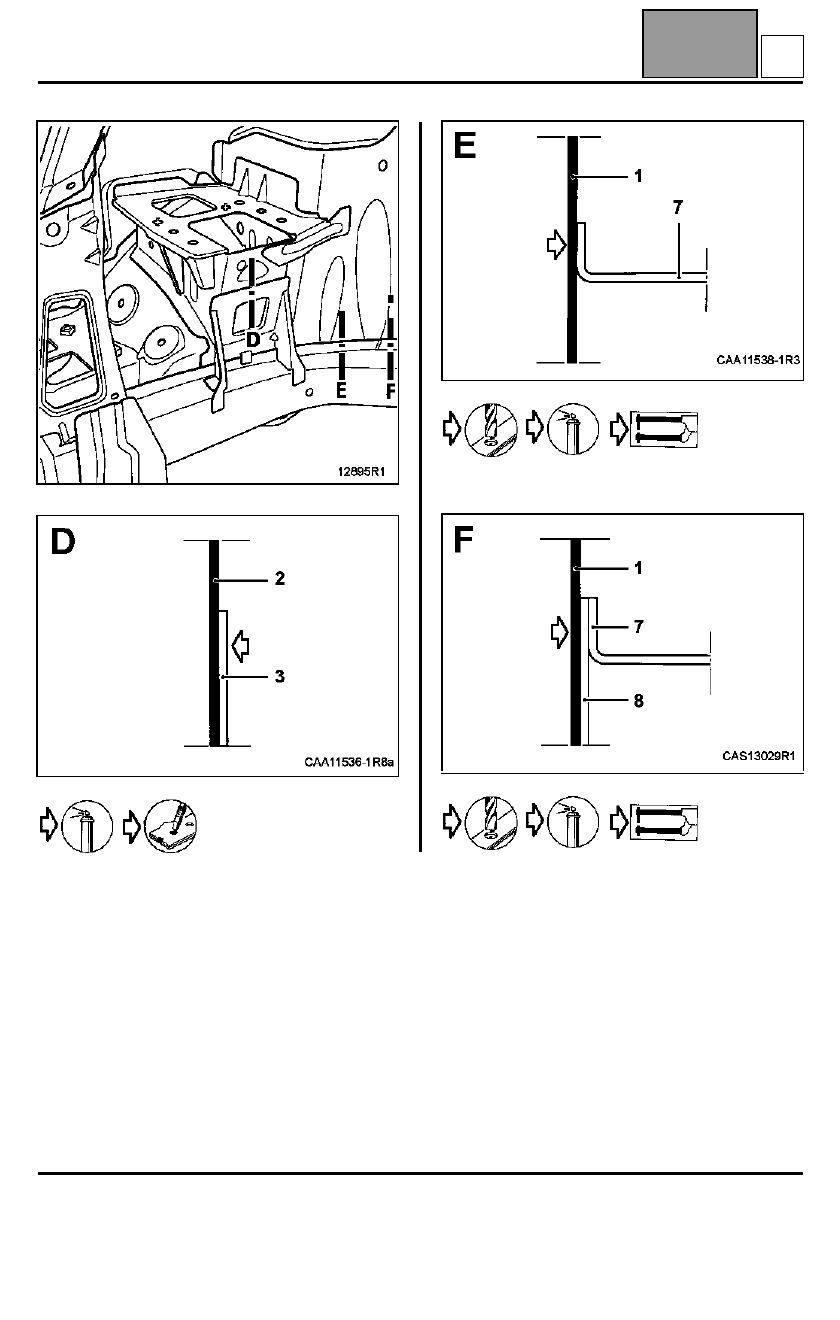

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
Надставка чашки амортизаторной
стойки
2
Основание опоры двигателя
3
Усилитель опоры двигателя
4
Чашка амортизаторной стойки
5
Боковая стенка ниши воздухозабора
отопителя
6
Накладка лонжерона
7
Передняя часть переднего лонжерона
8
Задняя часть переднего лонжерона
9
Передняя колесная арка
10 Крайней передней поперечиной
11 Соединительный элемент надставки
чашки амортизаторной стойки и стенки
ниши воздухозабора отопителя
1,5
1,8
1,5
2
1
1,2
1,5
2
0,8
1,8
1,5
K
