ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик наружной температуры

84A

84A-10

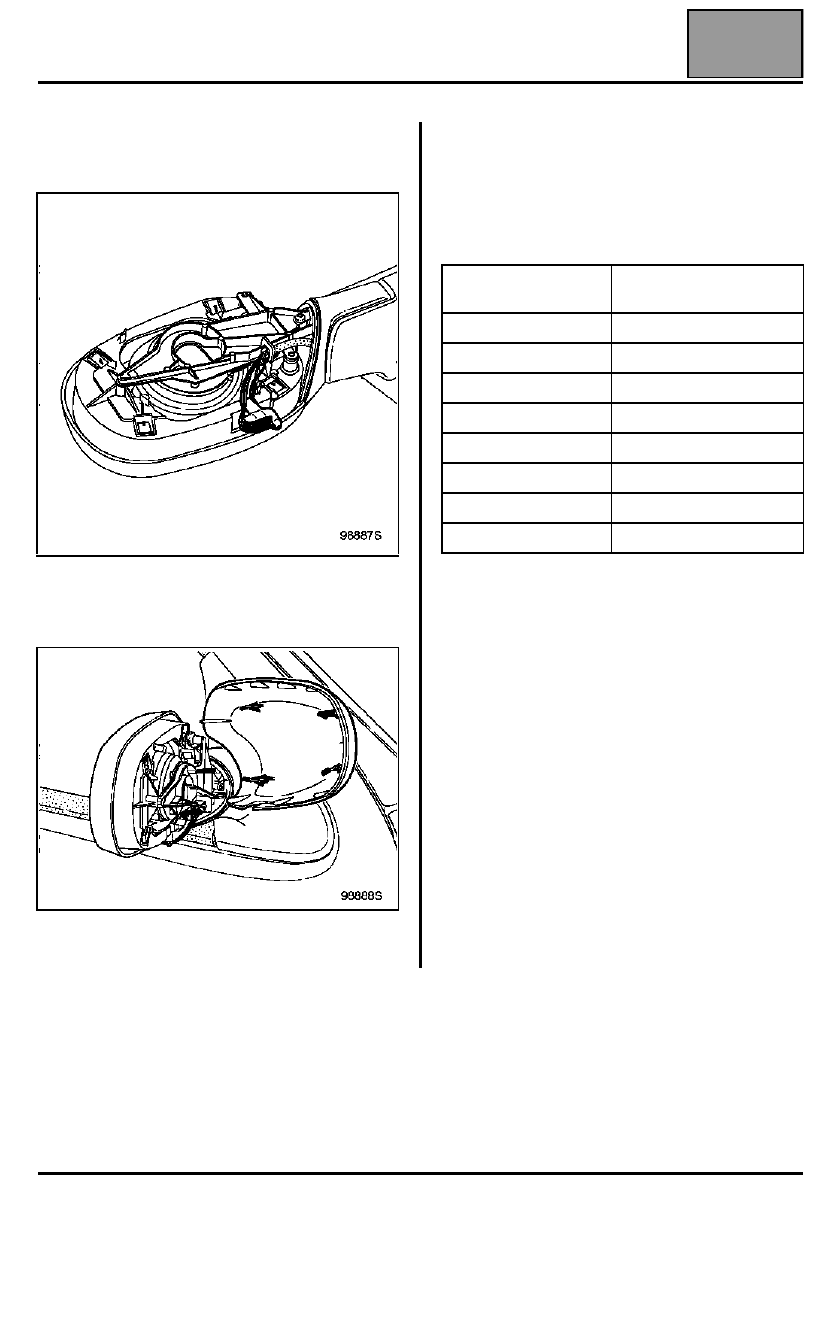

Датчик наружной температуры

Датчик наружной температуры расположен в
наружном зеркале заднего вида со стороны
пассажира.

Для замены датчика температуры не требуется
снимать зеркало заднего вида. Для замены
датчика достаточно снять кожух.

Отсоедините температурный датчик и обрежьте
провода в нескольких сантиметрах от датчика.

УСТАНОВКА

Соедините два провода датчика температуры с
помощью термоусадочных втулок.

Значения сопротивления датчика наружной
температуры:

Температура

приблизительно, °°°°C

Сопротивление

датчика, Ом

0 - 5

5400 - 6200

6 - 10

4400 - 5400

11 - 15

3700 - 4400

16 - 20

3000 - 3700

21 - 25

2500 - 3000

26 - 30

2100 - 2500

31 - 35

1700 - 2100

36 - 40

1450 - 1700

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85A

85A-1

185A

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

СНЯТИЕ МЕХАНИЗМА ПРИВОДА В СБОРЕ С
ЭЛЕКТРОДВИГАТЕЛЕМ

Убедитесь, что электродвигатель стеклоочистителя
находится в положении соответствующем
исходному положению щетки на заднем стекле.

Отсоедините аккумуляторную батарею.

Пометьте исходное положение рычагов
стеклоочистителей на ветровом стекле.

Откройте капот.

Снимите:
– рычаги стеклоочистителей с помощью

специального инструмента El

é. 1294-01;

– уплотнитель решетки ниши воздухозабора;
– решетку ниши воздухозабора, после снятия двух

защелок крепления (нажав по центру).

Отсоедините колодку проводов от
электродвигателя.

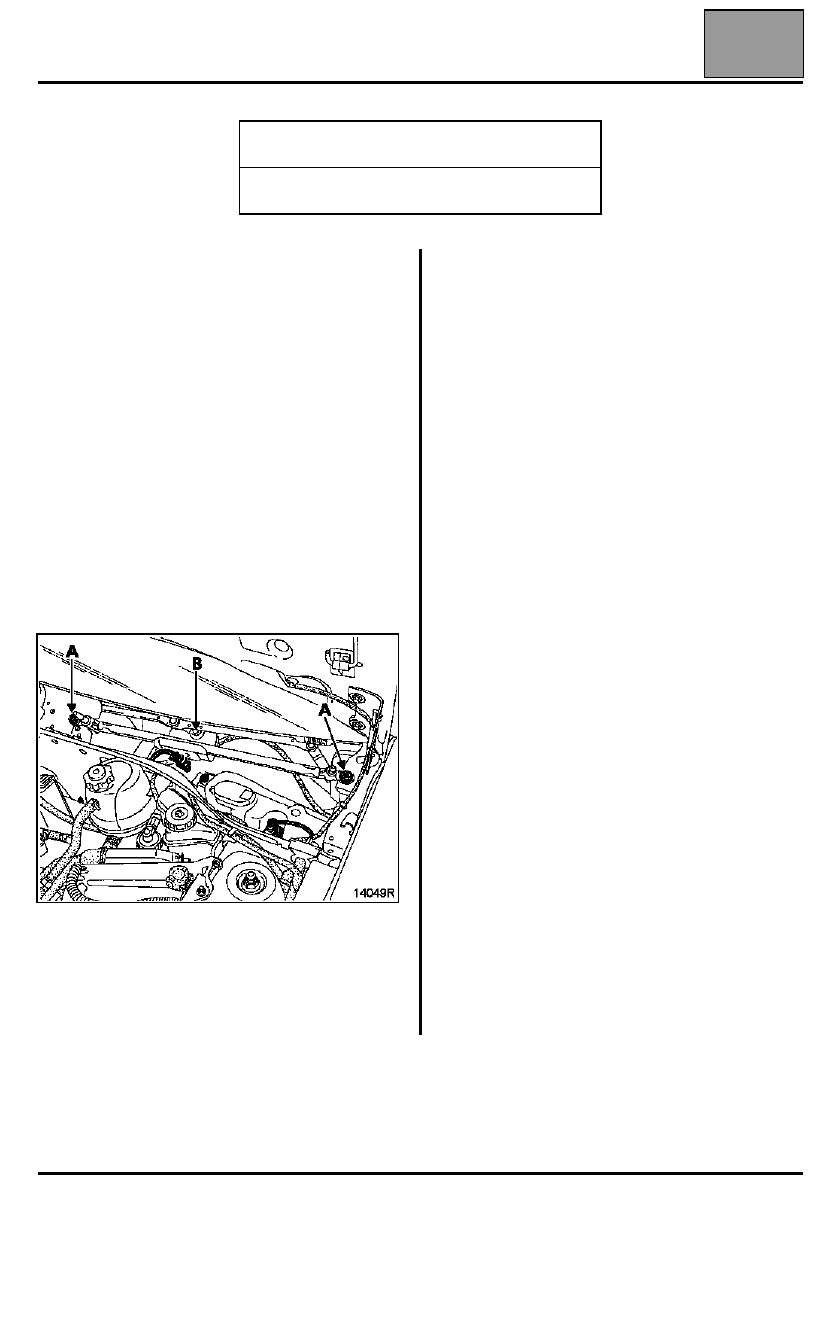

Выверните два болта крепления (A) механизма
привода и отделите его от задней точки крепления.

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

После снятия механизма привода и
электродвигателя в сборе:
– отверните гайку вала электродвигателя (B) и

освободите тягу, отметив ее положение;

– снимите три крепления электродвигателя.

УСТАНОВКА - Особенности

Внимание: перед установкой электродвигателя на
механизм стеклоочистителя следует обязательно
убедиться, что двигатель установлен в положение,
соответствующего исходному положению щеток.

Установите тягу на электродвигатель.

Еще раз проверьте, прежде чем установить рычаги
стеклоочистителя, что электродвигатель находится
в положении, соответствующему исходному
положению щеток на ветровом стекле.

Металлической щеткой очистите шлицы на осях
рычагов стеклоочистителей.

Установите рычаги стеклоочистителя, поместив
щетку напротив метки, сделанной при снятии.

Установите новые гайки и затяните их моментом
1,8 даН.м при помощи динамометрического ключа.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

El

é. 1294-01

Приспособление для снятия
рычагов стеклоочистителя

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85A

85A-2

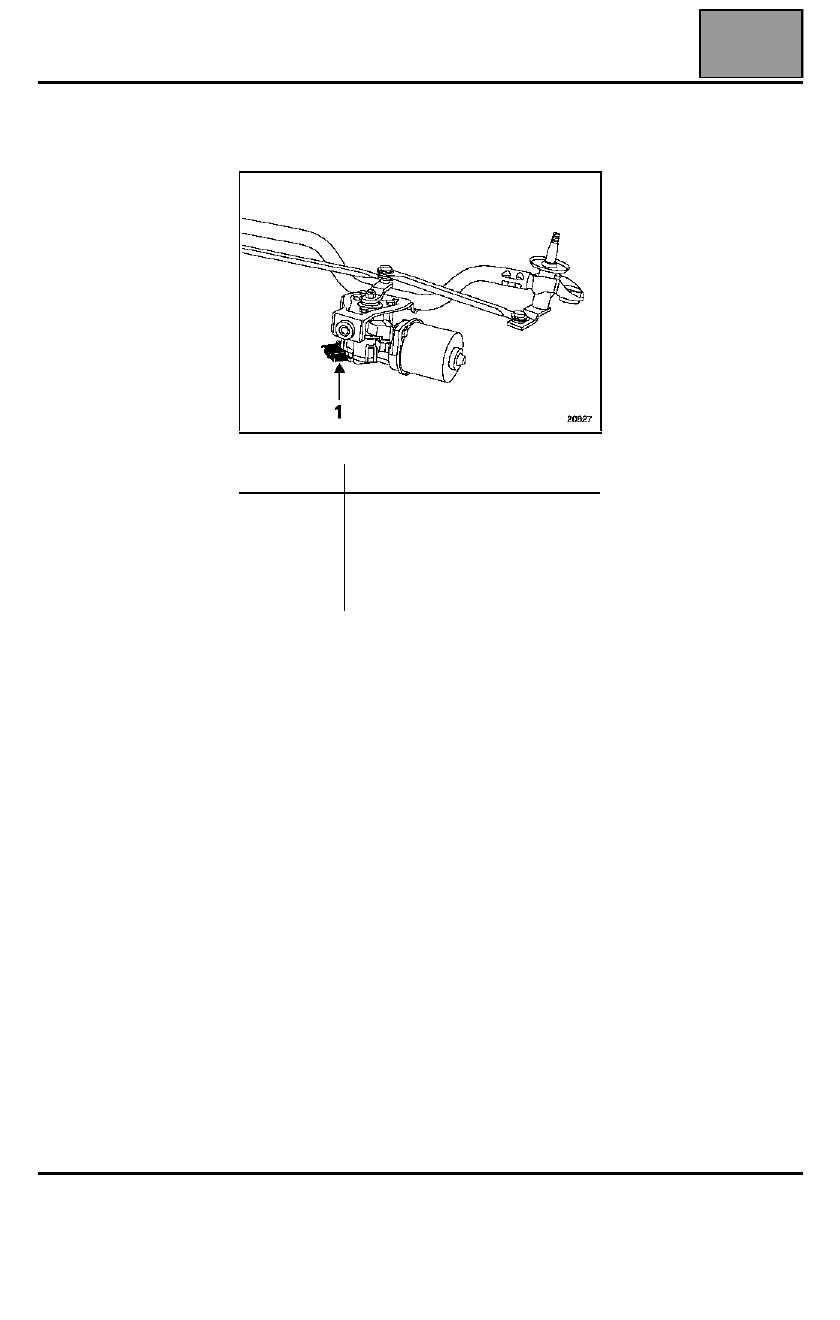

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

2
3
4
5

Электромагнитный реверс
торможения электродвигателя
Не используется
Малая скорость
Большая скорость
"Масса"

СТЕКЛООЧИСТИТЕЛИ

Стеклоомыватель

85A

85A-3

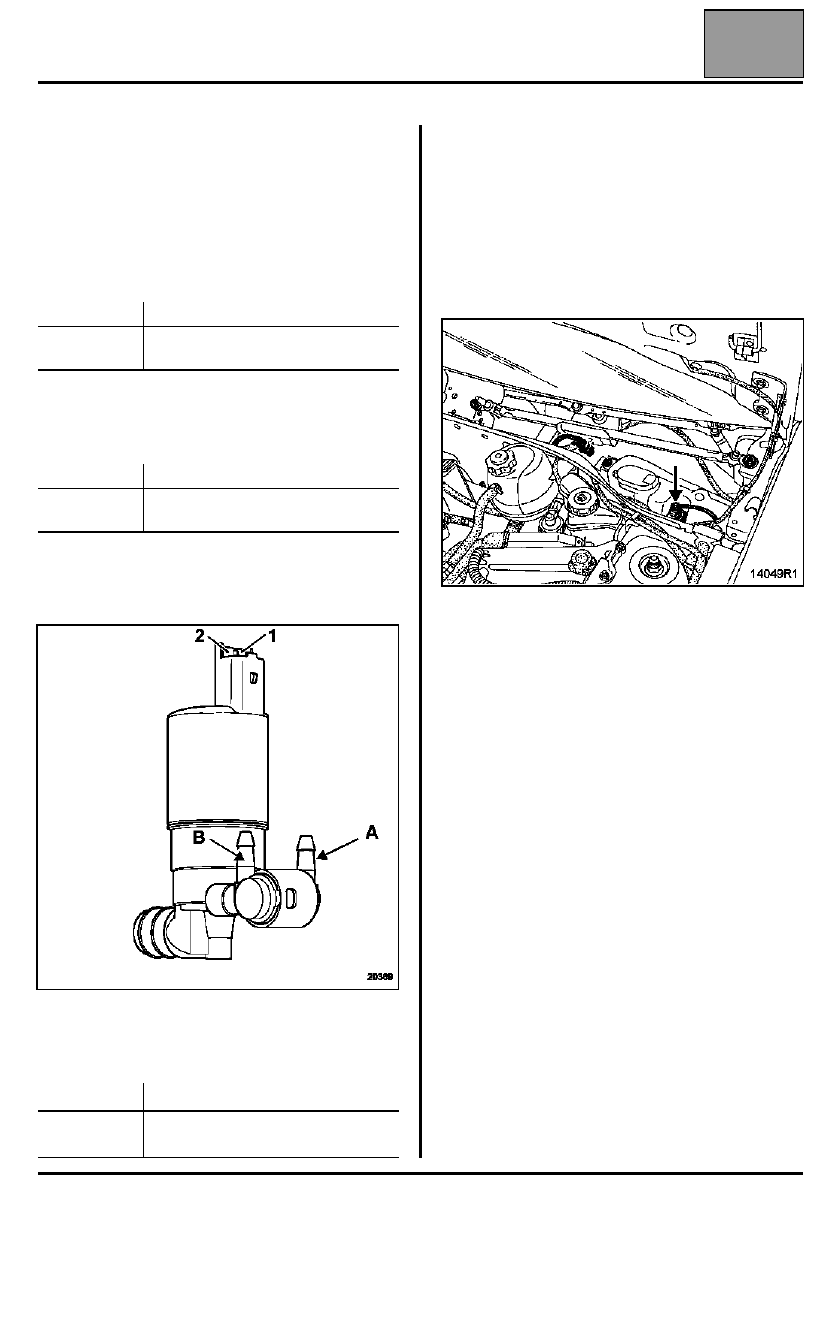

Стеклоомыватель

Некоторые автомобили (в зависимости от
модификации) оснащены электрическим насосом
двухстороннего действия, подающим жидкость из
одного бачка к омывателю либо ветрового, либо
заднего стекла в зависимости от того на какой из
двух контактов разъема (D) поступает
электропитание.

Возможны два варианта:

Жидк ость подается в трубопроводы через
наконечник черного цвета (А); омыватель ветрового
стекла начинает работать.

Жидк ость подается в трубопроводы через
наконечник белого цвета (В); омыватель заднего
стекла начинает работать.

Автомобиль без омывателя заднего стекла

ПОДКЛЮЧЕНИЕ

СНЯТИЕ

Для получения доступа к электродвигателю
стеклоомывателя необходимо снять:
– рычаги стеклоочистителя с помощью

специального инструмента El

é. 1294-01,

предварительно пометив их положение;

– уплотнитель решетки ниши воздухозабора;
– решетку ниши воздухозабора, после снятия двух

защелок крепления (нажав по центру).

При снятии электродвигателя стеклоомывателя
необходимо пометить оба трубопровода, прежде
чем их отсоединять.

УСТАНОВКА - Особенности

Прежде, чем устанавливать рычаги
стеклоочистителя убедитесь, что электродвигатель
находится в положении, соответствующему
исходному положению щеток на ветровом стекле.

Металлической щеткой очистите шлицы на осях
рычагов стеклоочистителей.

Установите рычаги стеклоочистителя, поместив
щетку напротив метки, сделанной при снятии.

Установите новые гайки и затяните их моментом
1,8 даН.м при помощи динамометрического ключа.

Контакт

Назначение

1
2

"Масса"
+ 12 В

Контакт

Назначение

1
2

+ 12 В
"Масса"

Контакт

Назначение

1
2

"Масса"
+ 12 В
