АККУМУЛЯТОРНАЯ БАТАРЕЯ

Особенности

80A

80A-3

B - МЕРЫ ПРЕДОСТОРОЖНОСТИ

Следует помнить о том, что аккумуляторная
батарея:

●

содержит серную кислоту, которая является
опасным веществом;

●

выделяет кислород и водород в процессе
зарядки. Смесь этих газов взрывоопасна.

1) МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С
СЕРНОЙ КИСЛОТОЙ

Раствор серной кислоты (электролит) является
агрессивным, высокотоксичным веществом,
вызывающим также сильную коррозию. Он
разъедает кожу, одежду, бетон, а также вызывает
коррозию большинства металлов.

Поэтому при обслуживании аккумуляторной
батареи очень важно соблюдать следующие меры
предосторожности:

●

пользоваться защитными очками;

●

надевать кислостойкие перчатки и спецодежду,
стойкую к воздействию кислоты.

2) МЕРЫ ПРЕДОСТОРОЖНОСТИ,
ИСКЛЮЧАЮЩИЕ ВЗРЫВ АККУМУЛЯТОРНОЙ
БАТАРЕИ!

При зарядке аккумуляторной батареи (на
автомобиле или в помещении) выделяется
кислород и водород. Наиболее интенсивно газы
выделяются при полной зарядке батареи, при этом
количество выделяемого газа пропорционально
величине зарядного тока.

Кислород и водород смешиваются у поверхности
пластин образуют взрывоопасную смесь.

Малейшей искры от горящей сигареты или от
только что потушенной спички достаточно для
возникновения взрыва. При этом происходит
разрушение аккумуляторной батареи и серная
кислота выбрасывается наружу. Находящиеся
вблизи люди могут пострадать от поражения
осколками корпуса батареи или брызгами серной
кислоты. Последние особенно опасны при
попадании в глаза, на кожу лица или рук. Кроме
того, повреждается одежда.

●

Перед отсоединением или подсоединением
аккумуляторной батареи отключите все
потребители электроэнергии.

●

При зарядке аккумуляторной батареи в
помещении перед отсоединением или
подсоединением батареи обязательно
выключите зарядное устройство.

●

Не кладите на поверхность аккумуляторной
батареи металлические предметы, которые могут
вызвать короткое замыкание между выводами
батареи.

●

Не подносите к аккумуляторной батарее
открытый огонь, паяльные лампы, газовые
горелки, горящие сигареты или зажженные
спички.

●

Используйте зарядное устройство постоянного
напряжения.

При попадании серной кислоты промойте
пораженные участки большим количеством
воды. При попадании серной кислоты в глаза
немедленно обратитесь к врачу.

При неправильном обслуживании
аккумуляторной батареи вероятность взрыва
резко возрастает. Следите за тем, чтобы вблизи
аккумуляторной батареи не было источников
искр.

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Поддон картера двигателя

10А

10A-11

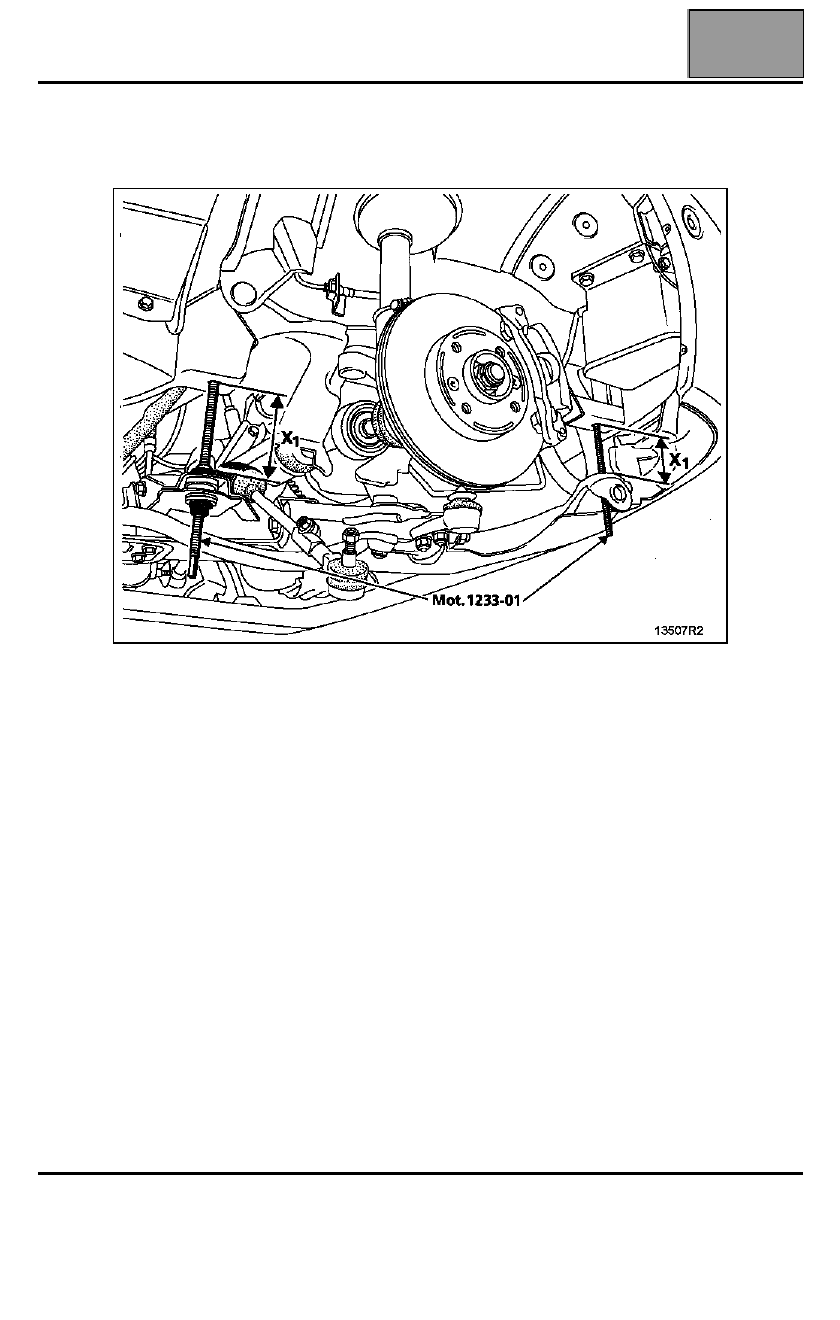

Поддон картера двигателя

Постепенно опустите подрамник с помощью резьбовых стержней Mot. 1233-01 до
получения приблизительного разреза X

1

 = 9 см.

Снимите:
– кронштейн крепления жгута проводов от поддона картера двигателя,
– поддон двигателя.

ФАРЫ ГОЛОВНОГО СВЕТА

Блок - фары и указатели поворота

80B

80B-1

280B

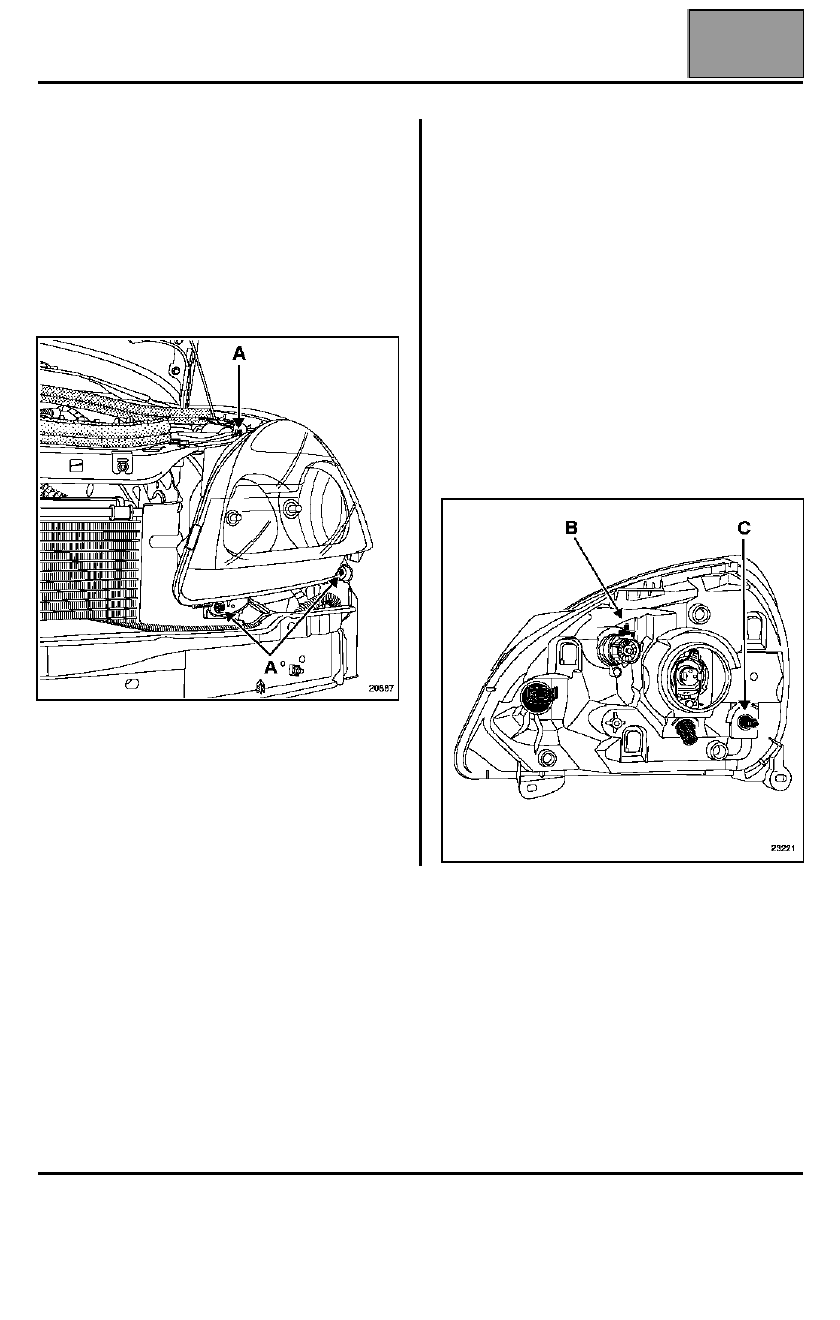

ФАРЫ ГОЛОВНОГО СВЕТА

Блок - фары и указатели поворота

Блок - фара и указатель поворота выполнены
одним блоком.

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:

●

бампер с облицовкой радиатора (см. раздел
"Кузов"),

●

болт (A) крепления блок - фары.

Разъедините разъемы и извлеките блок - фару.

УСТАНОВКА

Соедините разъемы.

Установите на место блок - фару и затяните болты
(момент затяжки: 0,4 даН.м).

ВАЖНОЕ ЗАМЕЧАНИЕ: После установки блок -
фар необходимо их отрегулировать:

●

Установите автомобиль на ровной площадке
(стояночный тормоз не затягивайте),

●

убедитесь, что автомобиль не загружен, при этом
топливный бак должен быть полным (по
возможности);

●

установите ручку регулировки (B) в вертикальное
положение, как показано ниже,

●

отрегулируйте пучок света фар в вертикальной
плоскости винтом (В);

●

отрегулируйте пучок света фар в горизонтальной
плоскости винтом (С).

ФАРЫ ГОЛОВНОГО СВЕТА

Корректор фар

80B

80B-2

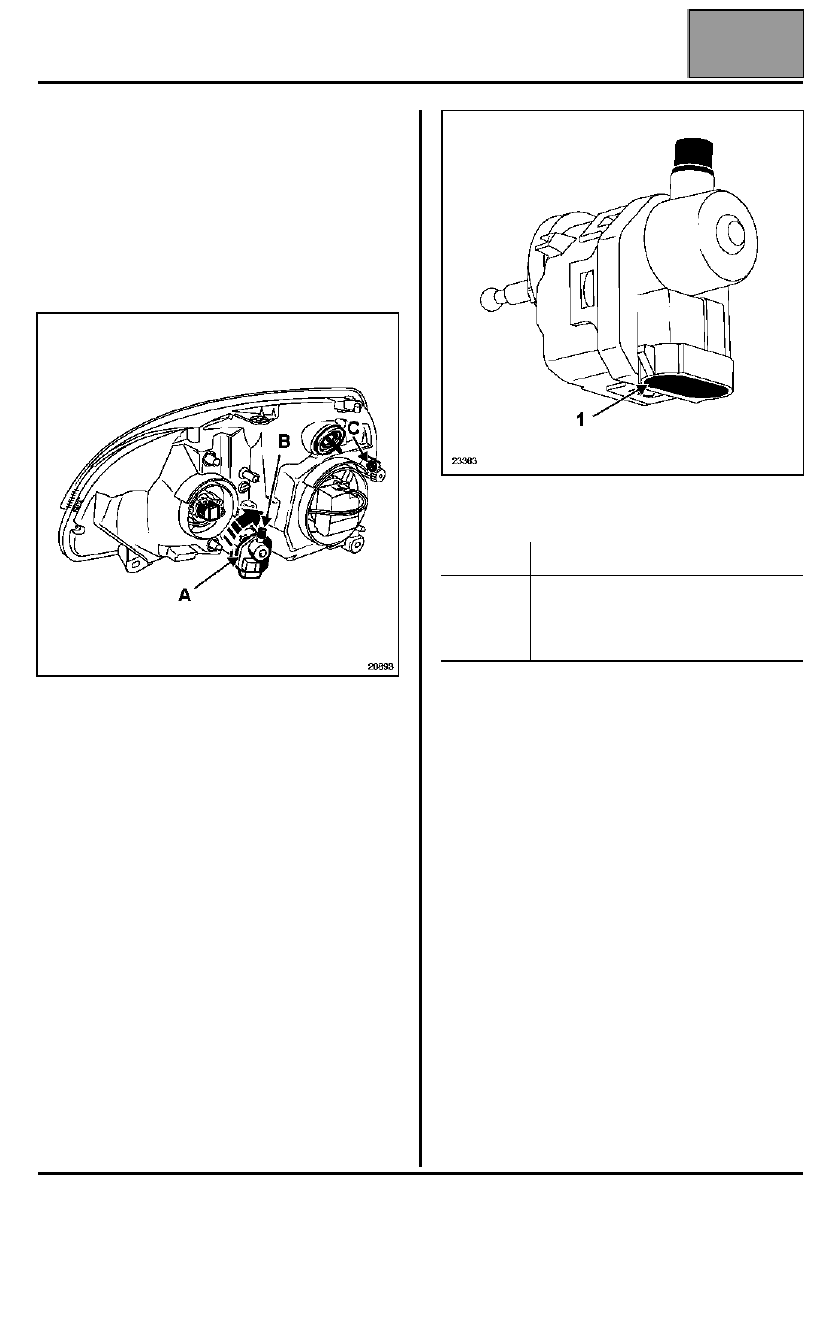

Корректор фар

СНЯТИЕ ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА

Для снятия исполнительного механизма
необходимо снять блок - фару.

Поверните исполнительный механизм на 1/8
оборота, чтобы отсоединить его от блок - фары.

Слегка покачивая исполнительный механизм,
отсоедините шаровой наконечник от
параболического отражателя.

УСТАНОВКА - Особенности

Для облегчения установки исполнительного
механизма снимите герметичный кожух и
придерживайте отражатель фары. Затем вставьте
шаровой наконечник в гнездо и защелкните его.

Установите затем исполнительный механизм в
блок - фару и поверните его на 1/8 оборота.

Установите на место блок-фару и приступите к
регулировке.

Процедура регулировки

ВАЖНОЕ ЗАМЕЧАНИЕ: После установки блок-
фар необходимо их отрегулировать:

●

Установите автомобиль на ровной площадке
(стояночный тормоз не затягивайте),

●

убедитесь, что автомобиль не загружен, при этом
топливный бак должен быть полным (по
возможности);

●

установите ручку корректора в положение "0";

●

отрегулируйте пучок света фар в вертикальной
плоскости винтом (В);

●

отрегулируйте пучок света фар в горизонтальной
плоскости винтом (С).

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

"Масса"

2

Управление

3

Электропитание
