ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подшипники ступицы задних колес

33А

33A-11

Подшипники ступицы задних колес

ДАННЫЕ ДЛЯ ПРОВЕРКИ

Проверьте осевой зазор подшипника с помощью
индикатора, закрепленного на тормозном
барабане: 0 - 0,03 мм, не более.

СНЯТИЕ

Снимите:
– колпак ступицы с помощью съемников Rou. 943 и

Emb. 880,

– тормозной барабан (см. соответствующий

параграф),

С тормозного барабана снимите:
– стопорное кольцо,
– подшипник ступицы с помощью оправки.

УСТАНОВКА

С помощью оправки и пресса запрессуйте
подшипник до упора в заплечик тормозного
барабана.

Установите:
– новое стопорное кольцо,
– тормозной барабан на предварительно

смазанную ось ступицы,

– новую стопорную гайку и затяните ее требуемым

моментом,

– колпак ступицы.

Отрегулируйте:
– положение тормозных колодок, многократно

нажав на педаль тормоза,

– стояночный тормоз (см. главу 37A

"Механические устройства управления").

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Emb. 880

Инерционный съемник

Rou. 943

Съемник для колпака ступицы

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайка ступицы

17,5

Болты крепления колес

  9

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Сайлент-блоки

33А

33A-12

Сайлент-блоки

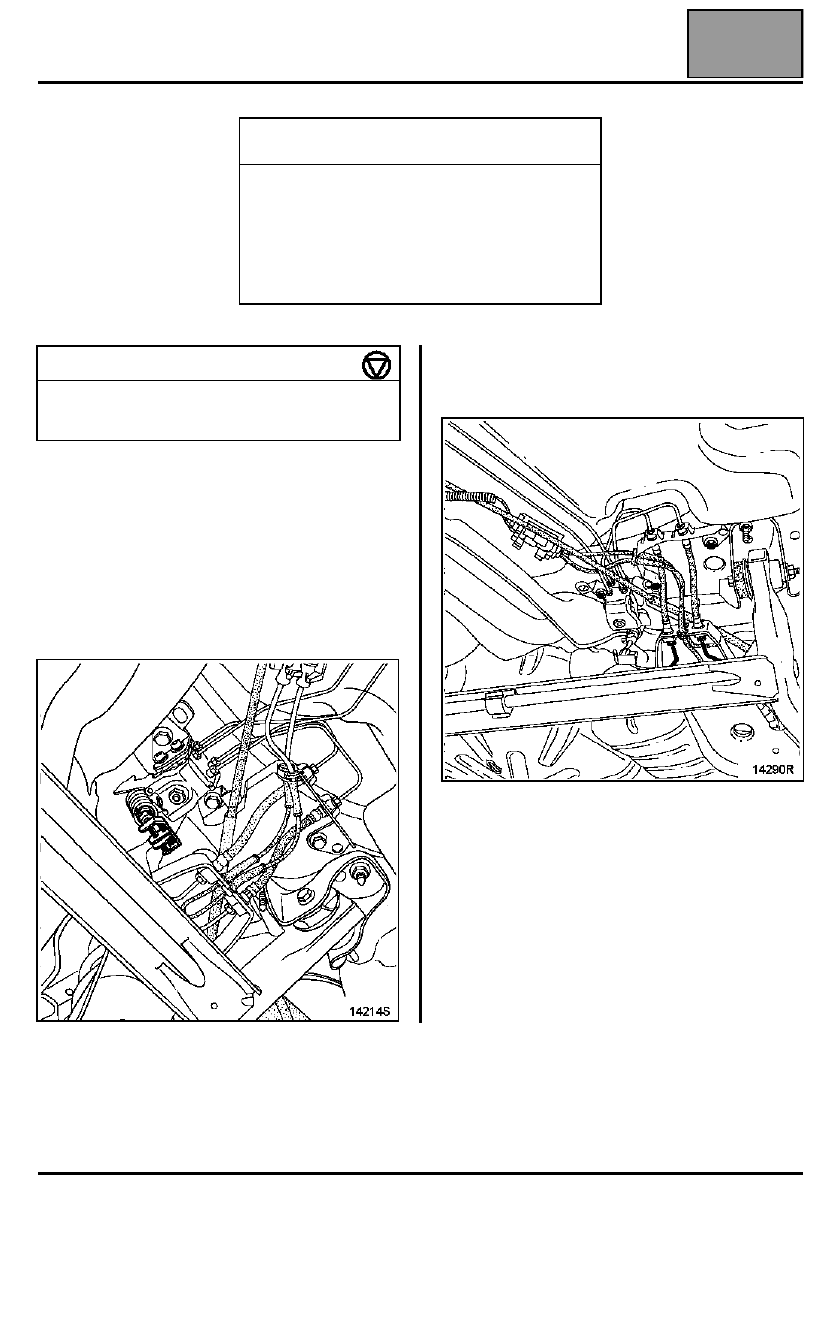

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Снимите:
– тягу регулятора тормозных сил, сняв пружинный

фиксатор, установленный на балке задней
подвески (если имеется),

– три болта крепления регулятора тормозных сил и

отсоедините тормозные трубопроводы от первой
опоры (если имеется).

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

T. Ar. 1454

Приспособление для снятия и
установки сайлент-блоков
задней подвески

T. Av. 1420

Комплект инструмента

T. Av. 1420-01  Винтовой домкрат для

приспособления T. Av. 1420

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайки крепления балки на кузове

6

Болты крепления сайлент-блоков

7

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Сайлент-блоки

33А

33A-13

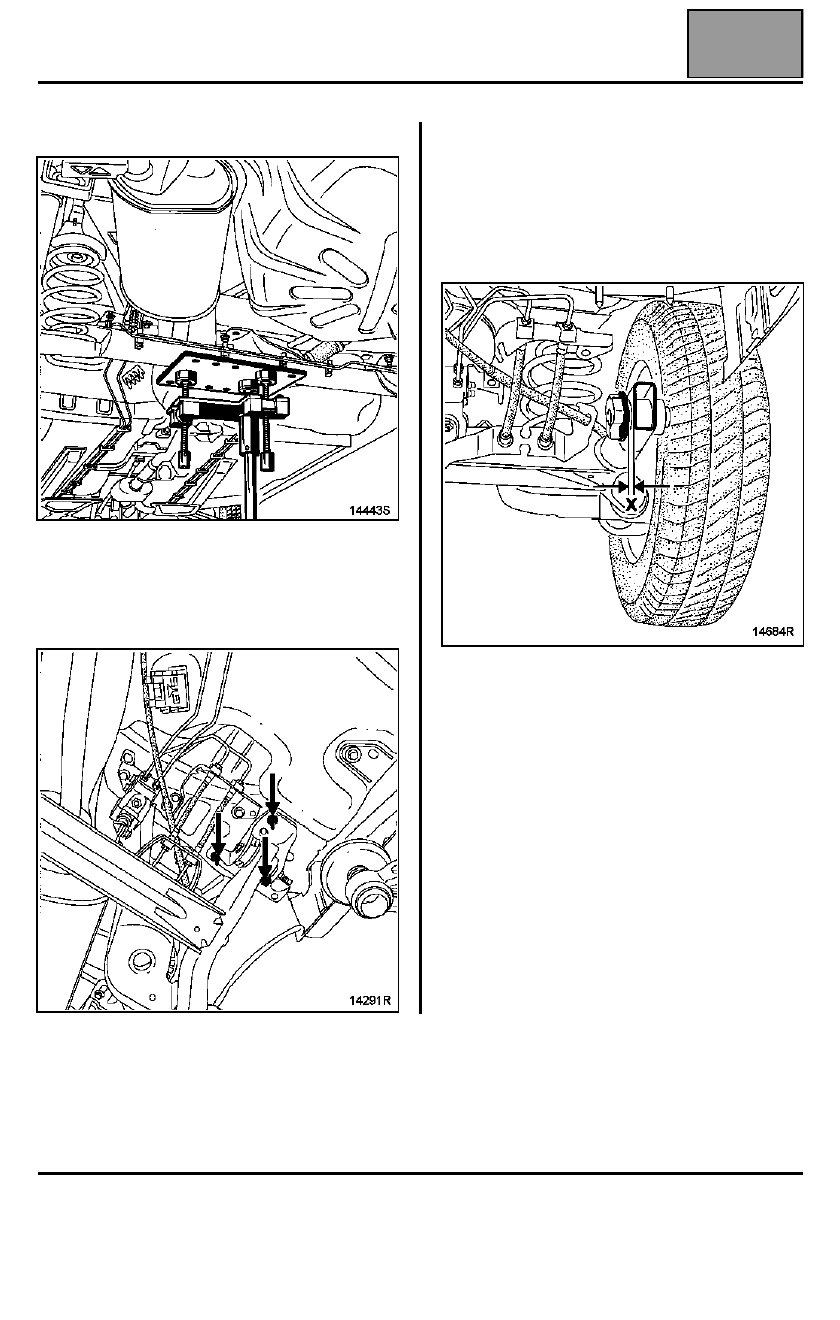

Установите гидравлический домкрат.

Отверните два болта крепления сайлент-блоков,
но не снимайте их.

Выверните шесть гаек крепления на кузове
кронштейнов балки задней подвески.

Опустите балку с помощью домкрата, чтобы
полностью разгрузить сайлент-блоки.

Снимите полностью кронштейны крепления балки
задней подвески на кузове.

Измерьте размер "X" перед снятием сайлент-
блока.

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Сайлент-блоки

33А

33A-14

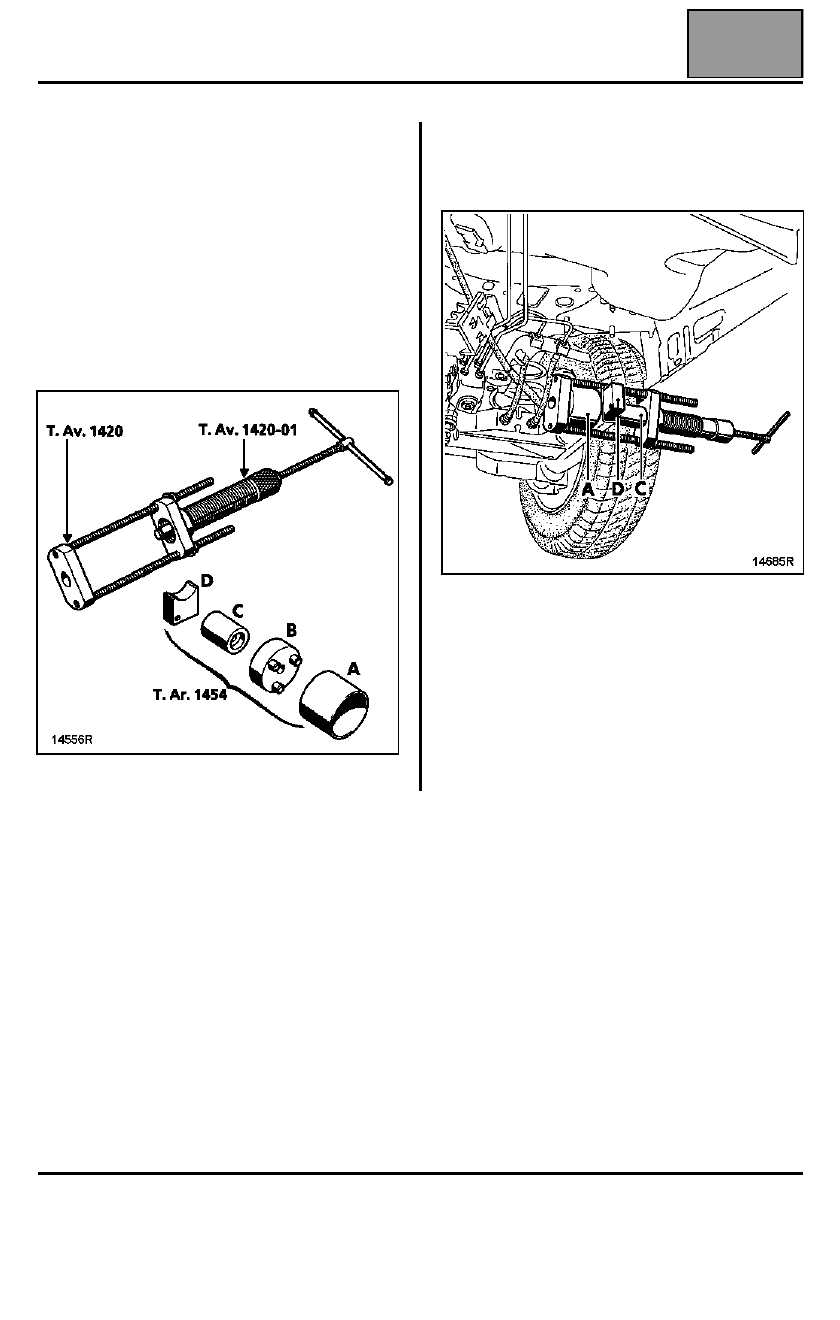

Для выполнения операций по снятию и установке
сайлент-блоков задней подвески необходим
следующий набор инструментов и
приспособлений:

– три втулки (A), (B), (C) и проставку (D), которые

являются деталями приспособления T. Ar. 1454,

– два резьбовых стержня и два фланца, входящие

в набор приспособления T. Av. 1420,

– винтовой домкрат T. Av. 1420-01, который

используется совместно с приспособлением
T. Av. 1420.

Установите на снимаемый сайлент-блок
необходимые приспособления: втулки (A), (C) и
проставку (D) приспособления T. Ar. 1454, а также
приспособления T. Av. 1420 и 1420-01.

ПРИМЕЧАНИЕ: установка приспособлений
выполняется вдвоем с помощником.

Снимите сайлент-блок с помощью домкрата.

ВАЖНОЕ ЗАМЕЧАНИЕ: при снятии сайлент-блока
не следует полностью использовать всю длину
резьбового стержня домкрата; лучше снять
домкрат и вращая головку с накаткой изменить
длину ходового винта домкрата. Установите снова
домкрат и снимите окончательно сайлент-блок.
