АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Электромагнитные клапаны

23А

23A-17

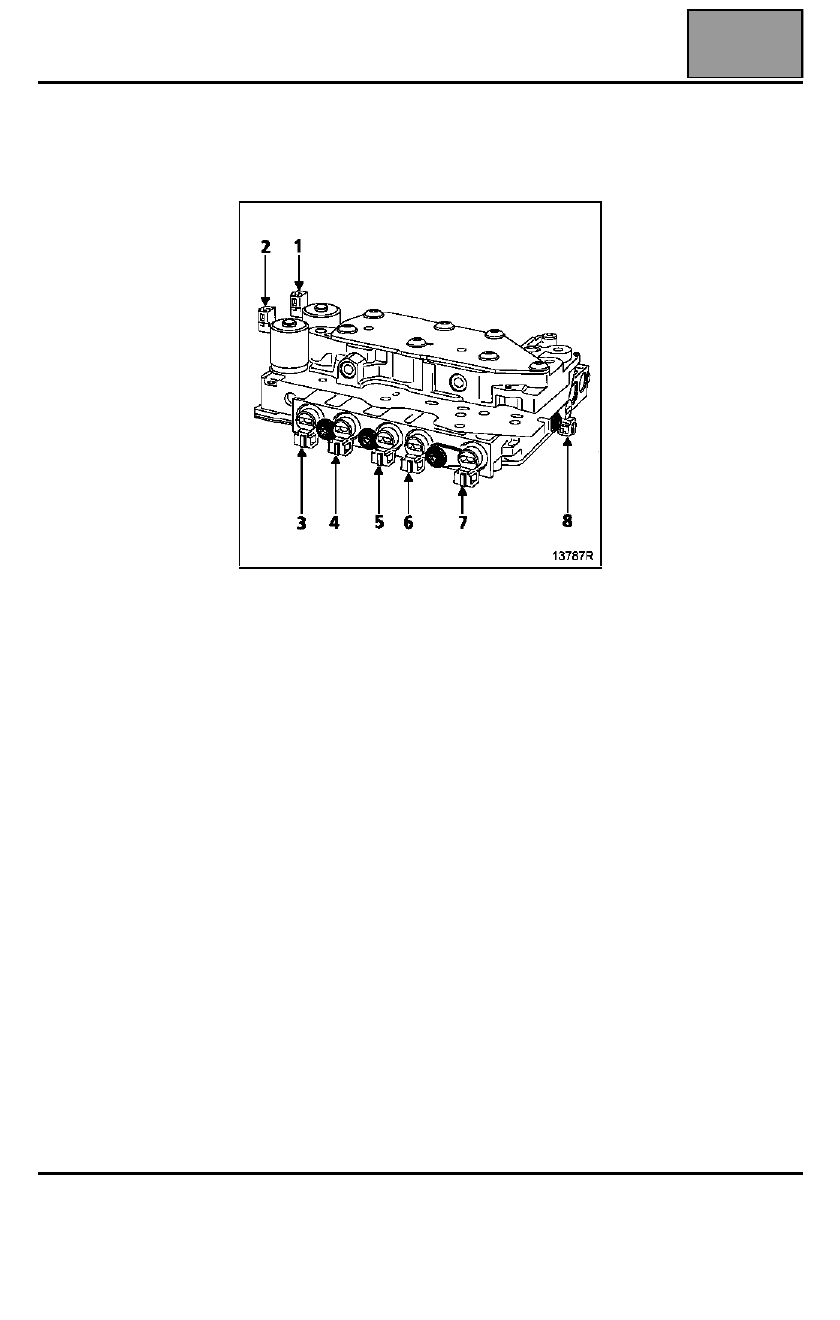

Электромагнитные клапаны

Снятие электромагнитных клапанов
осуществляется после снятия
гидрораспределителя (см. соответствующую
главу).

1

Модулирующий
электромагнитный
клапан

Модулирующий
электромагнитный
клапан

2

EVLU

Электромагнитный
клапан блокировки
гидротрансформатора

3

Электромагнитный
клапан последова-
тельности переклю-
чения передач №4

Электромагнитный
клапан
последовательности
переключения передач

4

Электромагнитный
клапан последова-
тельности переклю-
чения передач №3

Электромагнитный
клапан
последовательности
переключения передач

5

Электромагнитный
клапан последова-
тельности переклю-
чения передач №1

Электромагнитный
клапан
последовательности
переключения передач

6

Электромагнитный
клапан последова-
тельности переклю-
чения передач №2

Электромагнитный
клапан
последовательности
переключения передач

7

Электромагнитный
клапан последова-
тельности переклю-
чения передач №6

Электромагнитный
клапан
последовательности
переключения передач

8

Электромагнитный
клапан последова-
тельности переклю-
чения передач №5

Электромагнитный
клапан
последовательности
переключения передач

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ЭБУ

23А

23A-18

ЭБУ

ЗАМЕНА ЭБУ:

Процедура программирования положений "полная нагрузка" и "холостой ход" педали акселератора.

При замене ЭБУ АКП необходимо провести программирование положений "полная нагрузка" и "холостой
ход" педали акселератора следующим образом:

– Установите рычаг селектора в положение P или N при остановленном двигателе.

CLIP:

– Вступите в диалог с ЭБУ АКП.
– Выберите соответствующую команду.

NXR:

– Вступите в диалог с ЭБУ АКП.
– Выберите команду "полная нагрузка" - "холостой ход".

Процедура запоминания срока службы масла в АКП.

При замене ЭБУ АКП необходимо перенести из заменяемого ЭБУ в новый срок службы трансмиссионного
масла. Действуйте следующим образом:

CLIP:

– Вступите в диалог с ЭБУ АКП.
– Выберите соответствующую команду.

NXR:

– Прочитайте командой "Считывание информации от счетчика срока службы масла" в запоминающем

устройстве заменяемого ЭБУ срок службы масла.

– Замените ЭБУ.
– Запомните командой "Запись счетчика срока службы масла" в запоминающем устройстве нового ЭБУ срок

службы масла.

– Проверьте запись командой "Считывание информации от счетчика срока службы масла".

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Модульный разъем

23А

23A-19

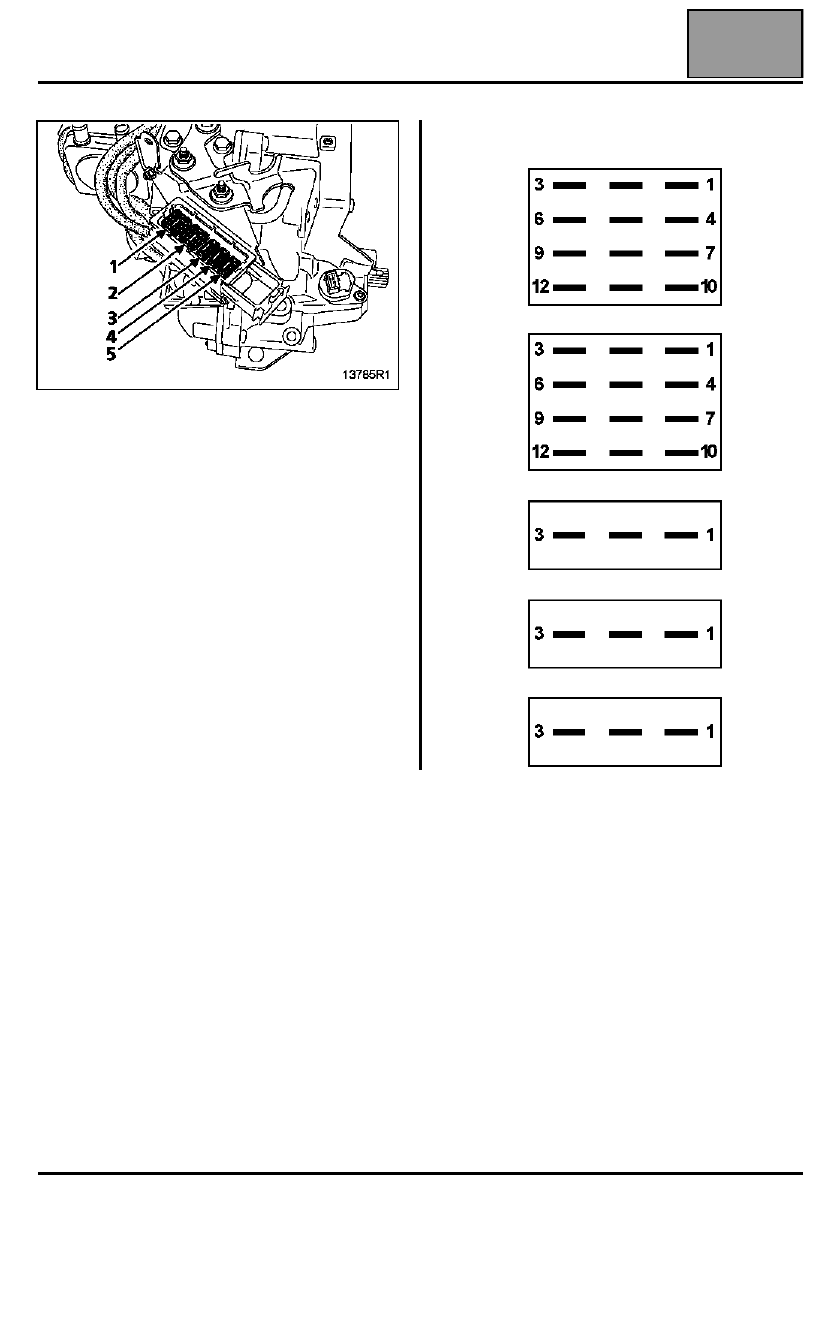

Модульный разъем

1  -  Разъем ЗЕЛЕНОГО ЦВЕТА

(Многофункциональный переключатель)

2  -  Разъем ЖЕЛТОГО ЦВЕТА (электронный

интерфейс гидравлической системы)

3  -  Разъем ЗЕЛЕНОГО ЦВЕТА (давление в линии)

4  -  Разъем ЖЕЛТОГО ЦВЕТА (частота вращения

турбины)

5  -  Разъем ГОЛУБОГО ЦВЕТА (скорость

автомобиля)

НУМЕРАЦИЯ КОНТАКТОВ

1

2

3

4

5

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Штуцер контроля давления масла

23А

23A-20

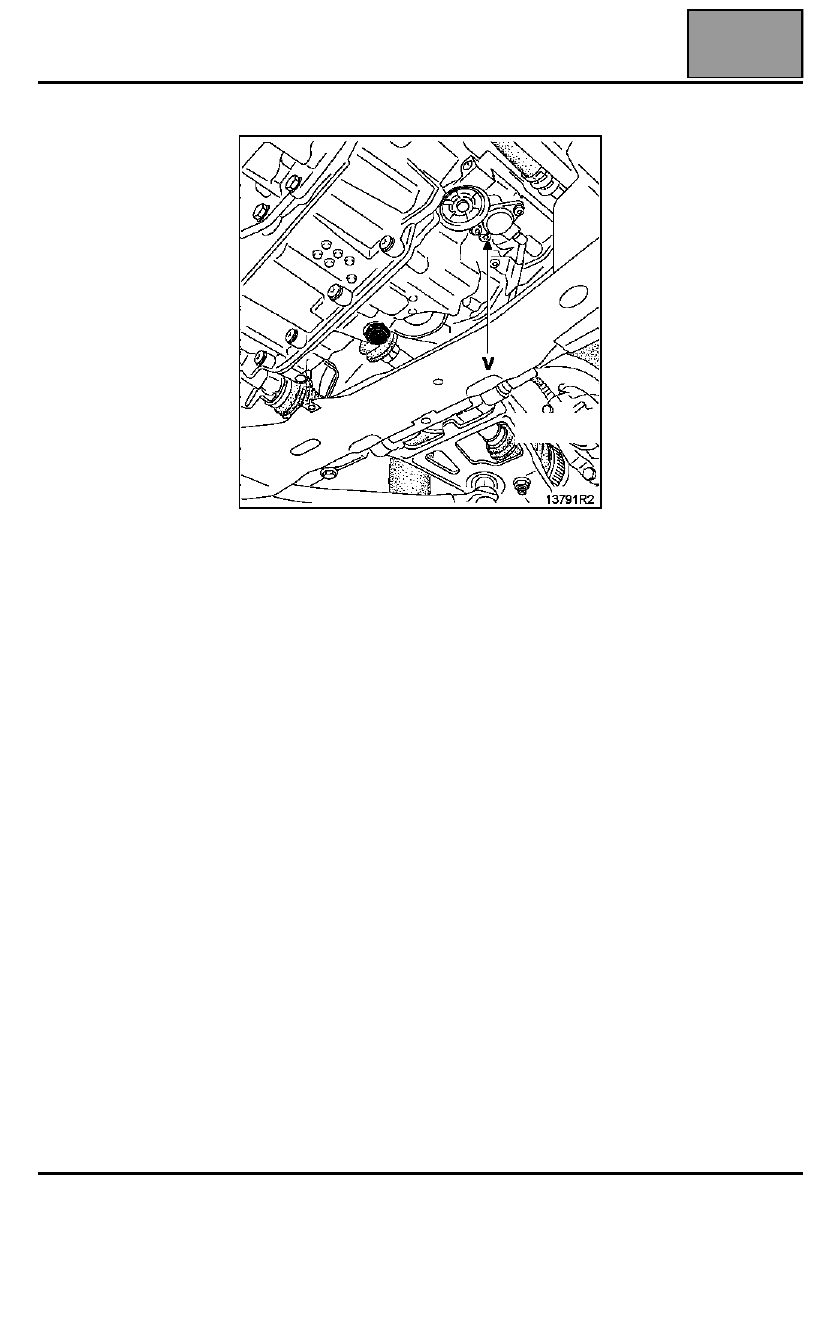

Штуцер контроля давления масла

Штуцер контроля давления масла находится рядом
с датчиком давления.

Используйте приспособление B. vi. 1275.01.

Выверните болт (V) и вверните вместо него
соответствующий наконечник приспособления
B. vi. 1275.01.
