КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-10

ВНИМАНИЕ! Малейшее отклонение от этих
правил может привести к выходу из строя
пиротехнических систем или к их
самопроизвольному срабатыванию.

После замены приборной панели автомобиля
с подушкой безопасности пассажира
необходимо приклеить на приборной панели
на прежнее место предупреждающую
штатную этикетку.
Такие этикетки входят в состав стандартного
набора склада запасных частей
(складской номер 77 01 207 257).

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

83-11

Щиток приборов

ОБЩИЕ СВЕДЕНИЯ

Щиток приборов выполняет следующие функции:

– индикация посредством стрелочных указателей

●

скорости автомобиля

●

частоты вращения коленчатого вала двигателя

●

температуры охлаждающей жидкости

●

уровня топлива

– функции звукового сигнализатора (при

включенном зажигании)

●

указателей поворота

●

невыключенного освещения при открывании
одной из дверей

●

подтверждения автоматического запирания во
время движения

●

превышения заданного порога скорости
движения (арабские страны) (в зависимости от
комплектации)

●

индикации автоматического включения
освещения (в зависимости от комплектации)

●

индикации поддержания/информации о
скорости движения (в зависимости от
комплектации)

– индикации посредством сигнальных ламп

– дисплей

●

индикация уровня масла

●

одометр
– счетчик суммарного пробега
– счетчик пробега за поездку

●

бортового компьютера (в зависимости от
комплектации)
– расход топлива
– средний расход топлива
– текущий расход топлива
– запас хода по топливу
– пройденное расстояние
– средняя скорость движения
– пробег до очередной замены масла
– заданного значения поддерживаемой или

ограничиваемой скорости движения (в
зависимости от комплектации)

– индикация включенной передачи автоматической

коробки передач (в зависимости от
комплектации)

ПРИМЕЧАНИЕ:

диагностика щитка приборов с

помощью диагностических приборов невозможна.
Однако данный щиток приборов имеет режим
самодиагностики.

ПРИМЕЧАНИЕ:

 Щиток приборов имеет систему

обновления информации о пройденном
расстоянии и специальных конфигураций,
выдаваемых ЦЭКБС. По этой причине нельзя
одновременно заменить щиток приборов и ЦЭКБС.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

83-12

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Частично демонтируйте уплотнитель двери.

Снимите:

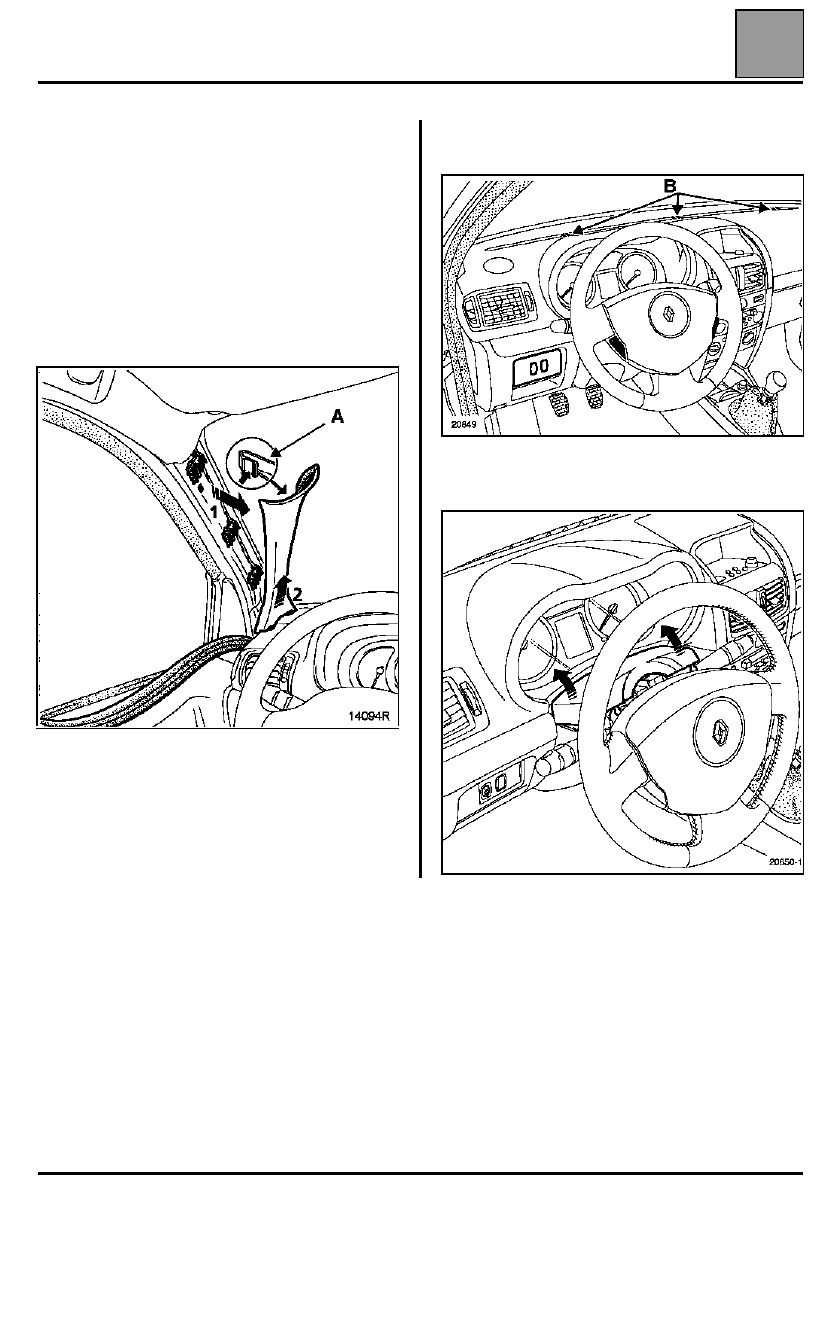

– облицовку стоек ветрового стекла, для этого:

– три винта (B) крепления верхней части накладки

приборной панели,

– верхний облицовочный кожух рулевой колонки,

действуя, как указано на рисунке ниже().

1)

2)

немного отодвиньте верхнюю часть
облицовки, чтобы нажать на защелку (A).
извлеките облицовку из углубления,
выполнив движения (1) и (2),

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

83-13

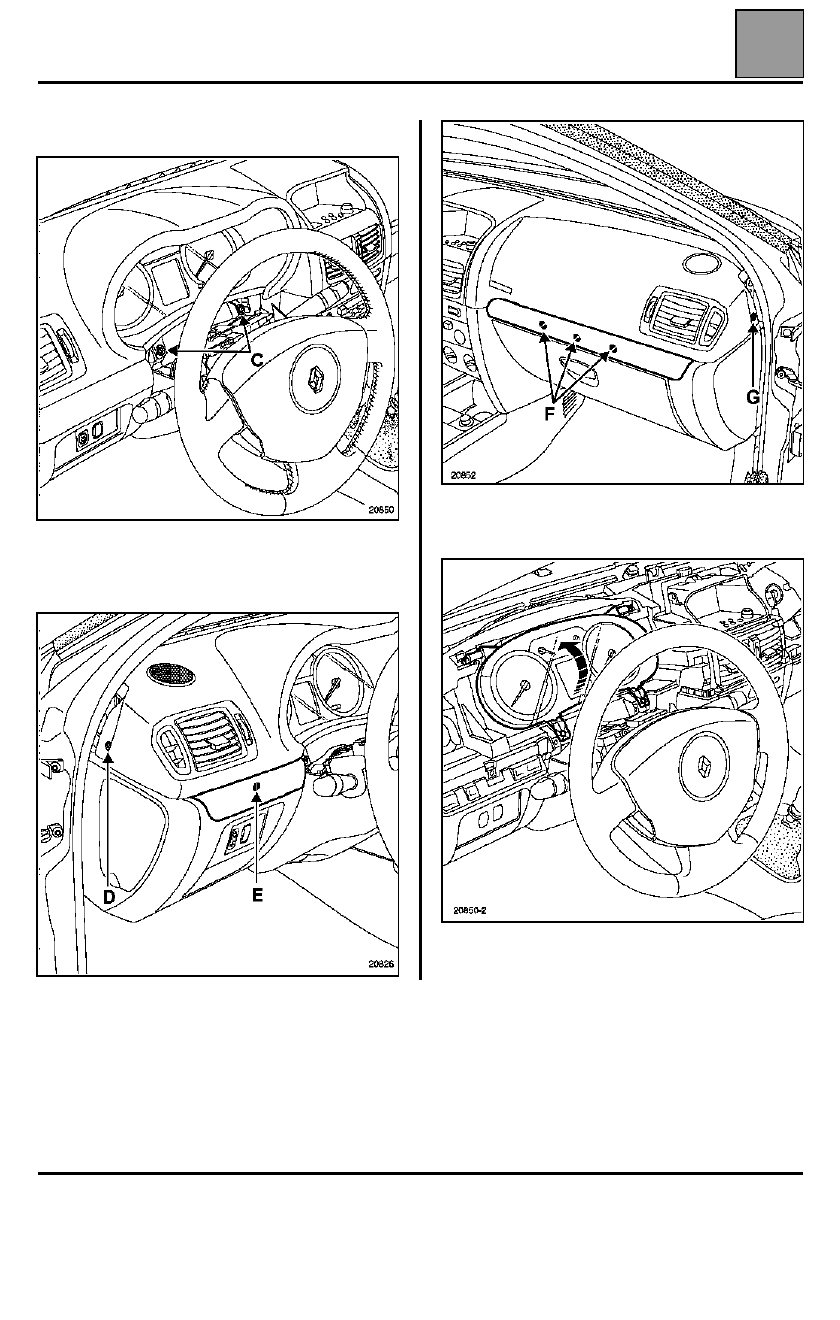

– два винта крепления (C) щитка приборов.

Сняв крышки с помощью инструмента Car. 1597,
выверните винты (D), (E), (F) и (G), затем извлеките
накладку со стороны пассажира.

Поверните щиток приборов, как указано на рисунке
ниже, затем отсоедините разъемы.
