АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Диагностика - Интерпретация неисправностей

38C

38C-12

АБС BOSCH 5.3

11G

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

НЕИСПРАВНОСТЬ ПИТАНИЯ ЭЛЕКТРОМАГНИТНЫХ
КЛАПАНОВ

УКАЗАНИЯ

Особенности: Отсутствуют.

Произвести необходимые работы, чтобы величина напряжения на участке цепи между контактами 19
и 17/18 31-контактного разъема ЭБУ АБС соответствовала норме
(9,5 В < норма величины напряжения < 17,5 В):
– Проверьте затяжку наконечников проводов и состояние клемм аккумуляторной батареи.
– Проверить предохранитель на 60 A в коммутационном блоке в моторном отсеке.
– Убедитесь в отсутствии обрыва цепи  между предохранителем 60А и контактами 17 и 18 разъема

ЭБУ.

– Проверьте соединения с "массой" АБС (затяжку двух болтов соединения с "массой",

расположенных над гидроблоком).

– Убедитесь в отсутствии обрыва цепи между "массой" АБС и контактом 19 разъема ЭБУ.

Если все в норме, снова подключите ЭБУ, после чего удалите информацию о неисправностях из его
памяти.
Выйдите из режима диагностики и выполните дорожное испытание. Замените ЭБУ, если неисправность
появляется снова.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите данные из памяти ЭБУ.
Выполните дорожное испытание, затем - проверку диагностическим прибором.

АБС 5.3 X65EXP1.0 2

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Диагностика - Интерпретация неисправностей

38C

38C-13

АБС BOSCH 5.3

12G

ПРИСУТСТВУЮЩАЯ

ИЛИ

ЗАПОМНЕННАЯ

НЕИСПРАВНОСТЬ

ЦЕПЬ СТОП-СИГНАЛА

УКАЗАНИЯ

Особенности: Отсутствуют.

Нажмите на педаль тормоза, наблюдая за состоянием ET13 правого и левого стоп-сигнала.
Правильно ли распознаются положения "педаль отпущена" и "педаль нажата"?

ДА

Проверьте две лампы стоп-сигналов и соединение с "массой" задних фонарей
(отсутствие соединения с "массой" контакта 14 через лампы, когда педаль
тормоза отпущена).

НЕТ

Проведите диагностику неисправности 13 левого и правого стоп-сигнала, если
состояние "ET13 левого стоп-сигнала не высвечивается при нажатой педали
тормоза".

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите данные из памяти ЭБУ.
Выполните дорожное испытание, затем - проверку диагностическим прибором.

АБС 5.3 X65EXP1.0 2

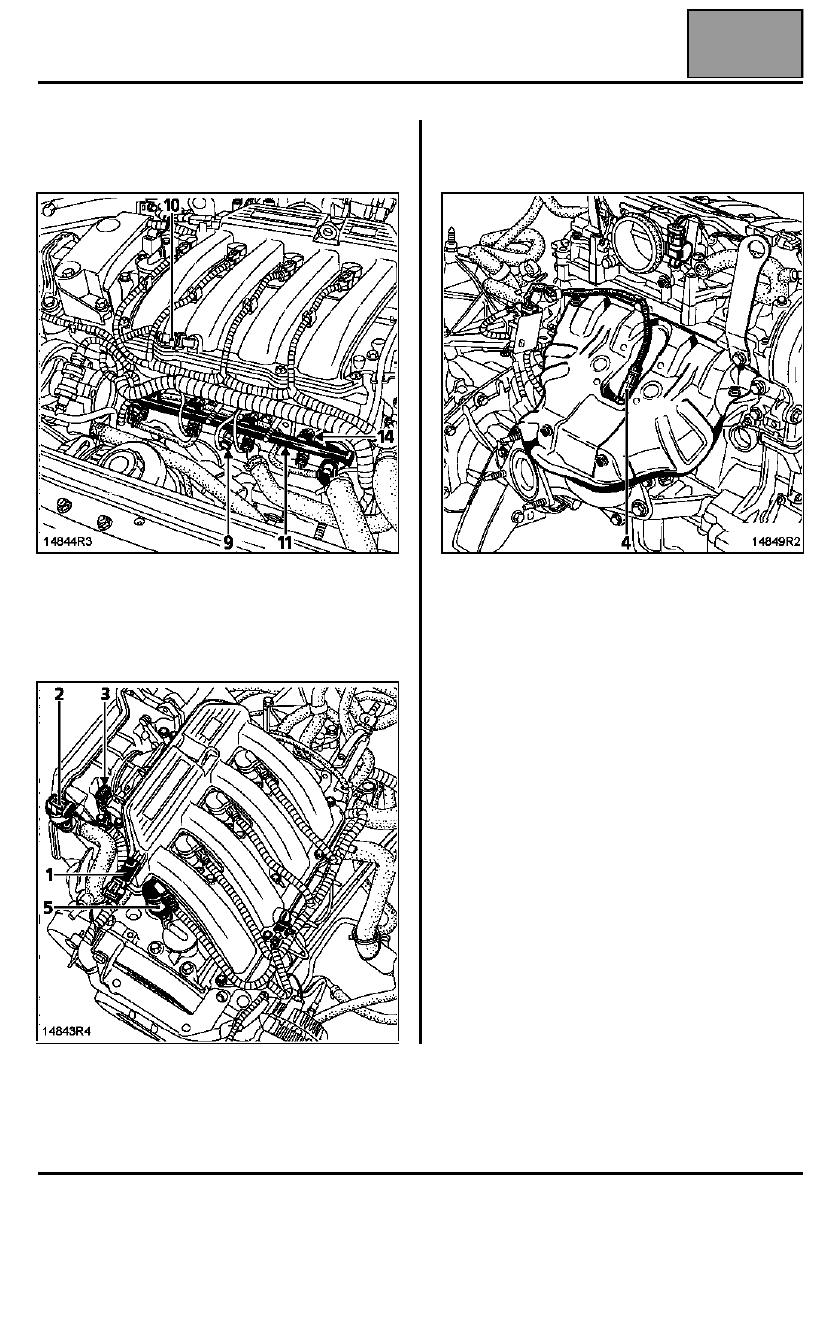

СИСТЕМА ВПРЫСКА БЕНЗИНОВОГО ДВИГАТЕЛЯ

17B

17B-3

  9 Датчик детонации
11 Топливораспределительная рампа
14 Форсунка

  2 Шаговый электродвигатель регулятора

холостого хода

10 Датчик температуры воздуха
  5 Катушка зажигания

3

Датчик положения дроссельной заслонки

1

Датчик давления:

4

Верхний кислородный датчик

Расположение элементов системы впрыска

в подкапотном пространстве

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Диагностика - Интерпретация неисправностей

38C

38C-14

АБС BOSCH 5.3

12D

ЗАПОМНЕННАЯ

НЕИСПРАВНОСТЬ

ЦЕПЬ СТОП-СИГНАЛА

УКАЗАНИЯ

Особенности:
Данные неисправности, даже если они присутствуют в момент проверки,
определяются как запомненная неисправность 12D.

Условия проведения диагностики для запомненной неисправности:
Если неисправность определяется как присутствующая после дорожного
испытания.

Проверьте установку колесных датчиков (положение и момент затяжки).
Проверьте соответствие параметров зубчатых дисков: состояние, количество зубьев = 26.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите данные из памяти ЭБУ.
Выполните дорожное испытание, затем - проверку диагностическим прибором.

АБС 5.3 X65EXP1.0 2
