Renault Clio. Руководство - часть 1

Общие сведения

ОБЩИЕ ДАННЫЕ

ПОДЪЕМ АВТОМОБИЛЯ

БУКСИРОВКА

СМАЗОЧНЫЕ МАТЕРИАЛЫ

ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ

ЗАМЕНА МАСЛА И РАБОЧИХ ЖИДКОСТЕЙ

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И
КОНТРОЛЯ СИЛОВОГО АГРЕГАТА

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И
КОНТРОЛЯ ХОДОВОЙ ЧАСТИ И
ТОРМОЗНОЙ СИСТЕМЫ

77 11 315 113

"Методы ремонта, рекомендуемые изготовителем в настоящем документе,
соответствуют техническим условиям, действительным на момент составления
руководства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также
соответственно изменены".

ФЕВРАЛЬ 2002 г.

Все авторские права принадлежат Renault.

EDITION RUSSE

Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения RENAULT.

© RenaulT 1997

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Расфасовка

04А

04A-1

104А

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Расфасовка

НАИМЕНОВАНИЕ

РАСФАСОВКА

СКЛАДСКОЙ НОМЕР

СМАЗКИ

●

MOLYKOTE "BR2"
для опорных поверхностей цапф, направляющей
втулки подшипника выключения сцепления,
опорных поверхностей вилки выключения
сцепления, сайлент-блоков рычагов передней
подвески, шлицов торсионов, рулевого
механизма, шлицевых хвостовиков приводных
валов.

Банка 1 кг

77 01 421 145

●

MOLYKOTE "33

Médium"

втулки игольчатого подшипника трубчатой балки
заднего моста, сайлент-блока штанги
стабилизатора поперечной устойчивости.

Тюбик на 100 гр.

77 01 028 179

●

ANTI-SEIZE
высокотемпературная смазка для деталей
турбокомпрессора и т. д.

Тюбик 80 мл

77 01 422 307

●

"MOBIL CVJ" 825 Black star или MOBIL EXF57C
ШРУС приводных валов.

Упаковка 180 гр.

77 01 366 100

●

УНИВЕРСАЛЬНАЯ СМАЗКА
датчики скорости вращения колес.

Аэрозольная упаковка

77 01 422 308

УПЛОТНЯЮЩИЕ СОСТАВЫ ДЛЯ МЕХАНИЧЕСКИХ СОЕДИНЕНИЙ

●

Мастика
для уплотнения соединений труб системы
выпуска отработавших газов.

Банка 1,5 кг

77 01 421 161

●

RHODORSEAL 5661

– Сменный патрон
– Тюбик на 100 гр.

77 01 421 042
77 01 404 452

●

НАБОР ОТВЕРДИТЕЛЕЙ (RHODORSEAL 5661)
для уплотнения боковых поверхностей крышек
подшипников.

Набор

77 01 421 080

●

AUTO joint bleu
герметик.

Тюбик на 100 гр.

77 01 396 227

ЛАКИ

●

"CIRCUIT PLUS"
лак для ремонта элемента обогрева заднего
стекла.

Флакон

77 01 421 135

ТОРМОЗНАЯ СИСТЕМА

●

Тормозная жидкость.

Флакон 0,5 л DOT 4

77 11 172 381

●

Тормозная жидкость пониженной вязкости.

Флакон 0,5 л DOT 4

77 11 218 589

16А

16A-5

ЗАПУСК ДВИГАТЕЛЯ - ЗАРЯД АККУМУЛЯТОРНОЙ БАТАРЕИ

Стартер

– гайку крепления (3) провода питания стартера и

разъедините разъем (4) тягового реле,

– болты крепления стартера и извлеките его через

низ.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Убедитесь в наличии установочной втулки, которая
должна находится в точке (A).

Установите теплозащитные экраны в правильное
положение.

ПОЛКИ И ЗАДНЯЯ ПОЛКА

Боковая полка

74A

A

74A-2

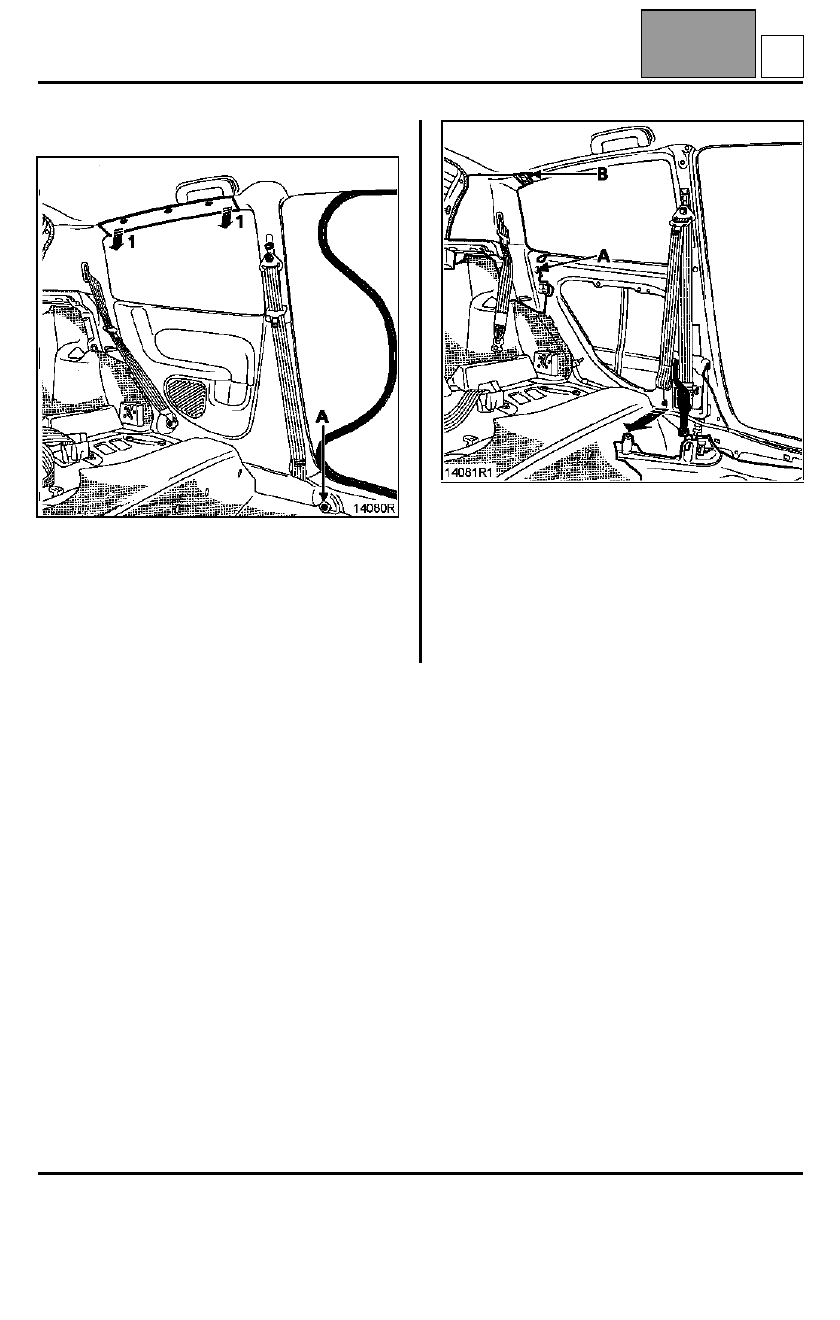

ОСОБЕННОСТИ ДЛЯ 3-Х ДВЕРНОГО ХЭТЧБЕКА

Снимите:
– нижнюю облицовку средней стойки и боковины

(см. главу 71A-D),

– верхнюю облицовку боковины.

При помощи щипцов для снятия держателей
обивок и облицовок отсоедините облицовку (1).

Выверните болты (A) и (B).

В дальнейшем снятие производится так же, как и
на пятидверном хэтчбеке (см. предыдущую
страницу).
