Renault Laguna II. Руководство - часть 298
ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА
Усилитель средней стойки
43
Усилитель средней стойки

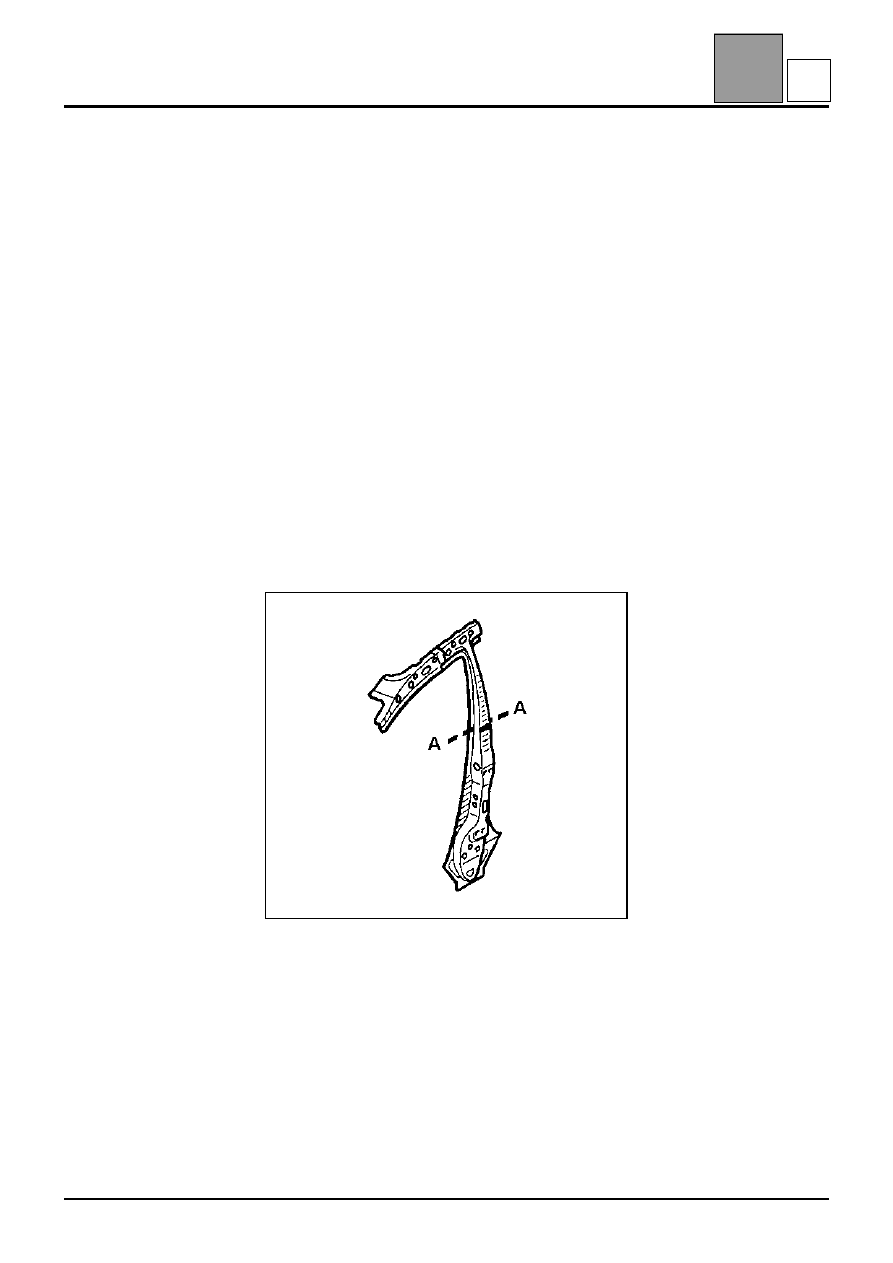

Замена этой детали по разрезу A-A является
дополнительной операцией при замене средней
стойки после бокового удара.
Данная операция может осуществляться
полностью в качестве дополнительной к замене
передней части боковины кузова.
В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.
Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).
КОМПЛЕКТ ПОСТАВКИ
Деталь в сборе с:
Усилитель продольного профиля
Усилитель петли стойки
Деформируемую пластину
Крепежную скобу вспомогательного оборудования
Гайки

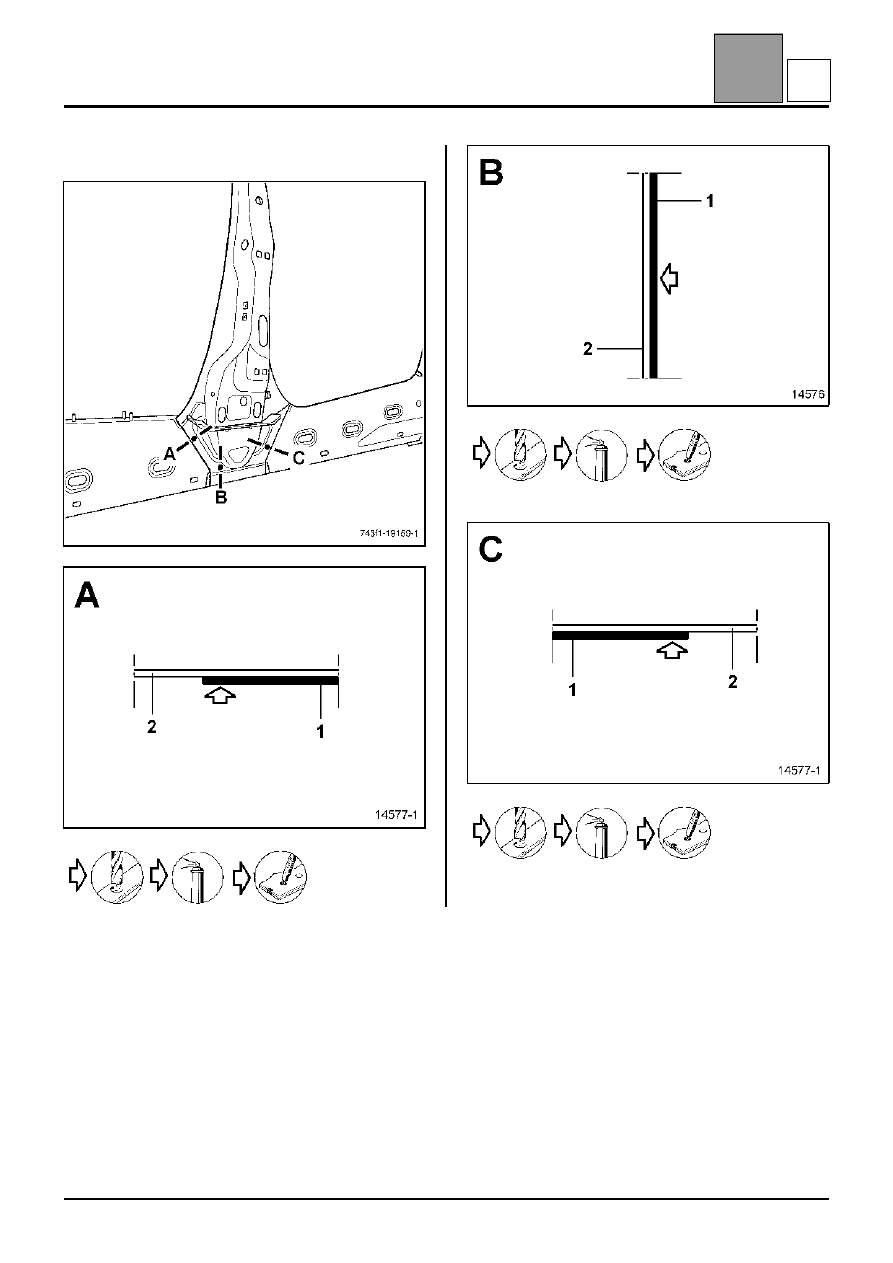

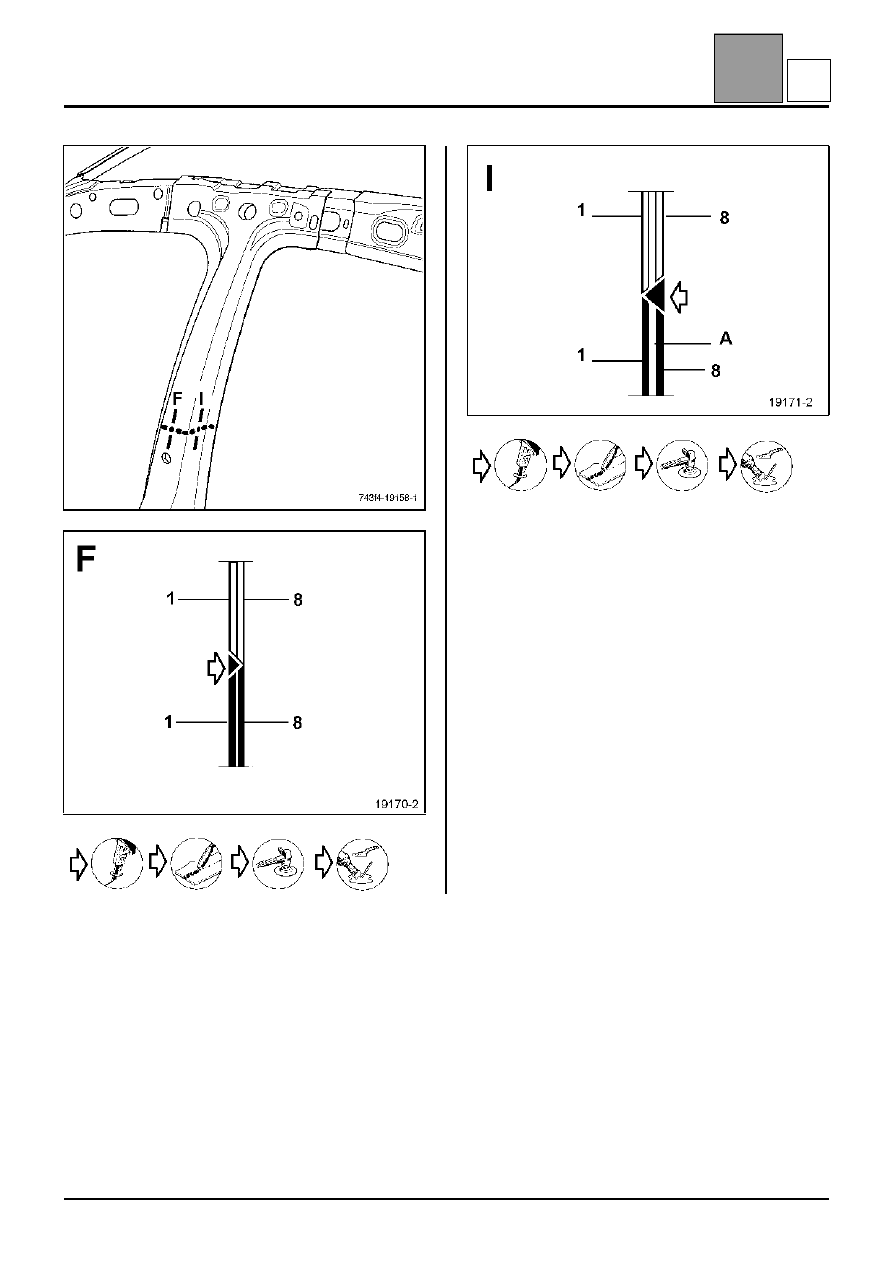

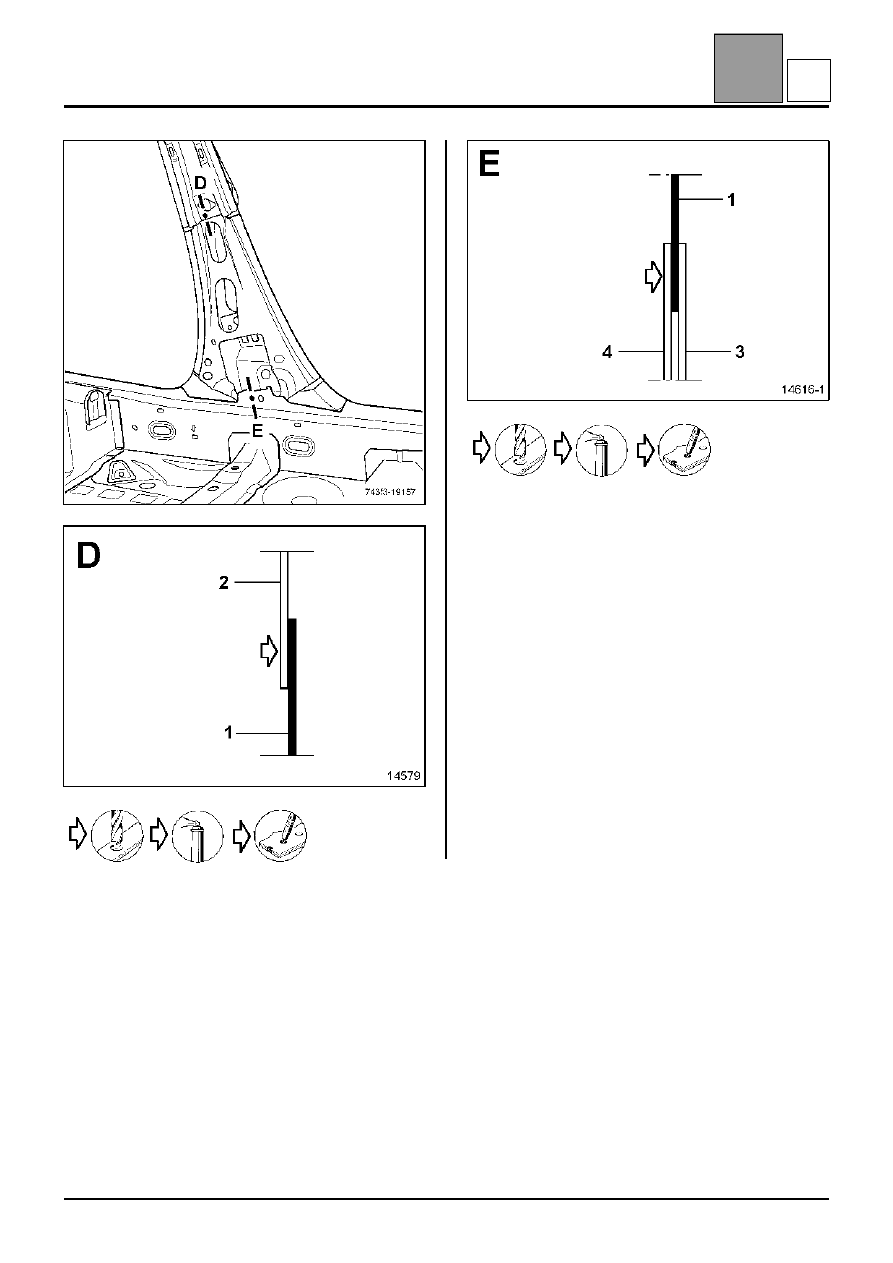

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1 Усилитель средней стойки
2 Усилитель панели порога
3 Внутренняя панель стойки рамы ветрового
стекла
4 Накладка средней стойки
5 Накладка панели порога
6 Усилитель сочленения
7 Усилитель продольного профиля
1,8
1,2
1,5
0,8
1,5
1,5
1,5
43-16
F
