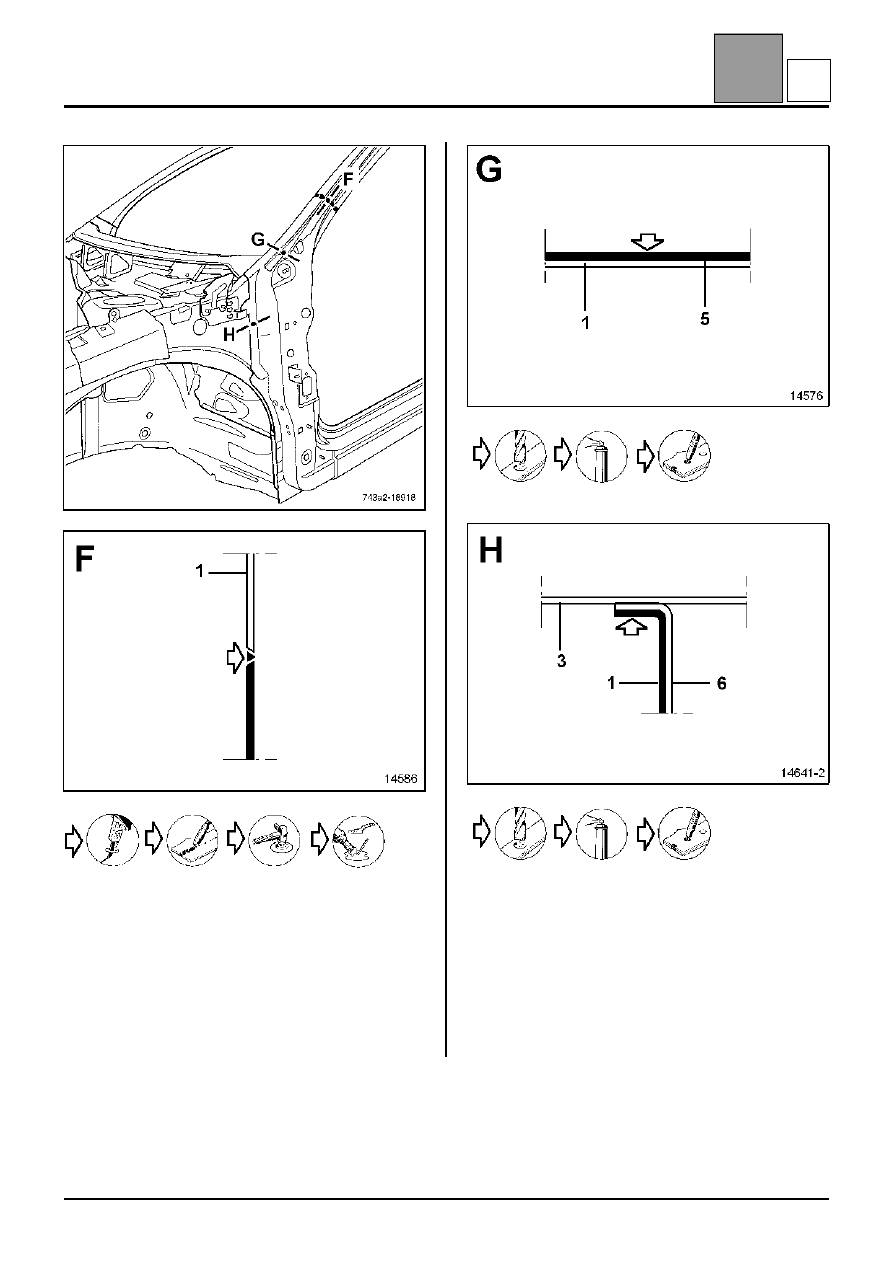

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя стойка

43

43-4

ПРИМЕЧАНИЕ: До выполнения разреза
необходимо снять внутреннюю накладку оконного
проема передней двери

ВАЖНОЕ ЗАМЕЧАНИЕ: Объемная вставка
устанавливается в стойке над зоной разреза. При
повреждении вставки она должна быть заменена
валиком уплотнительной мастики по цвету
лакокрасочного покрытия.

X9

X9

A

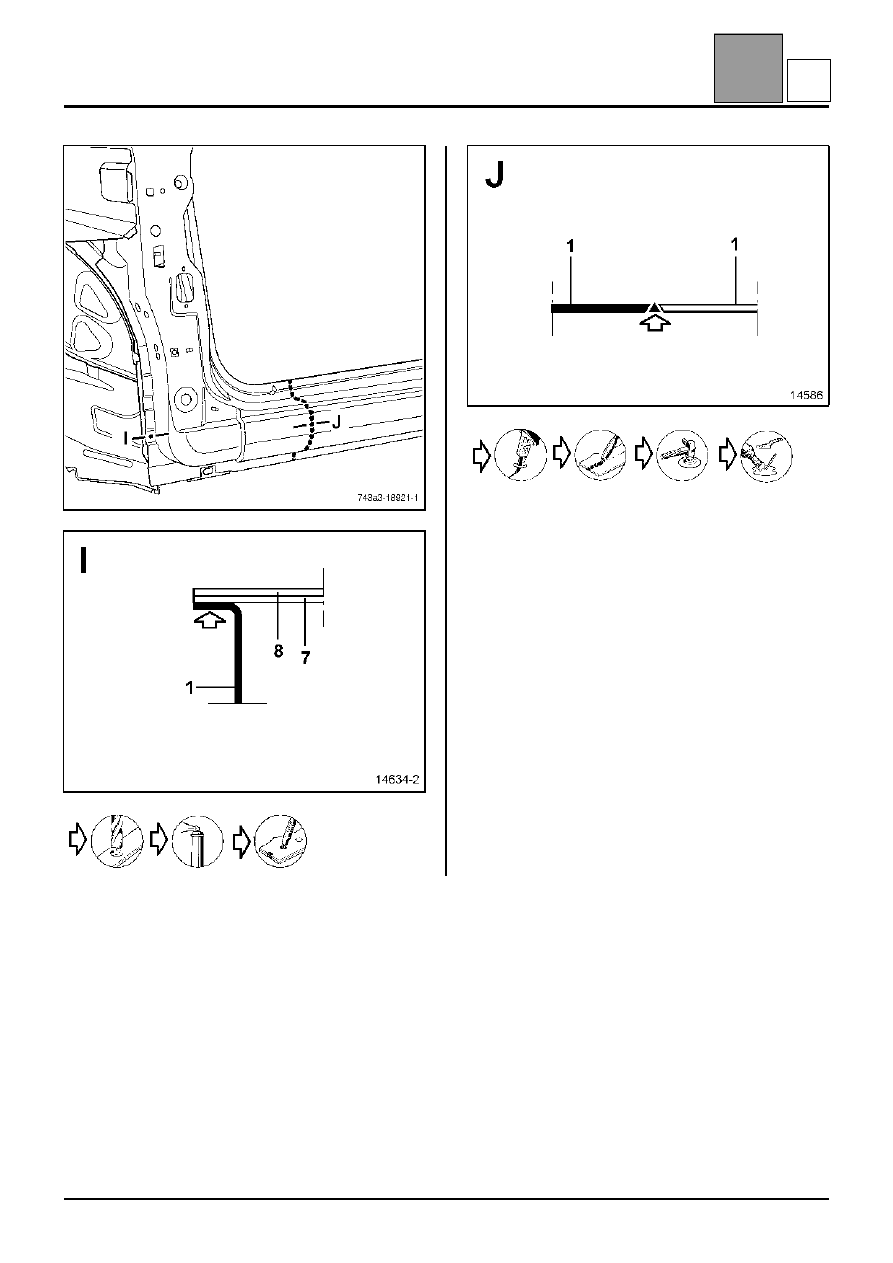

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя стойка

43

43-5

X6

A

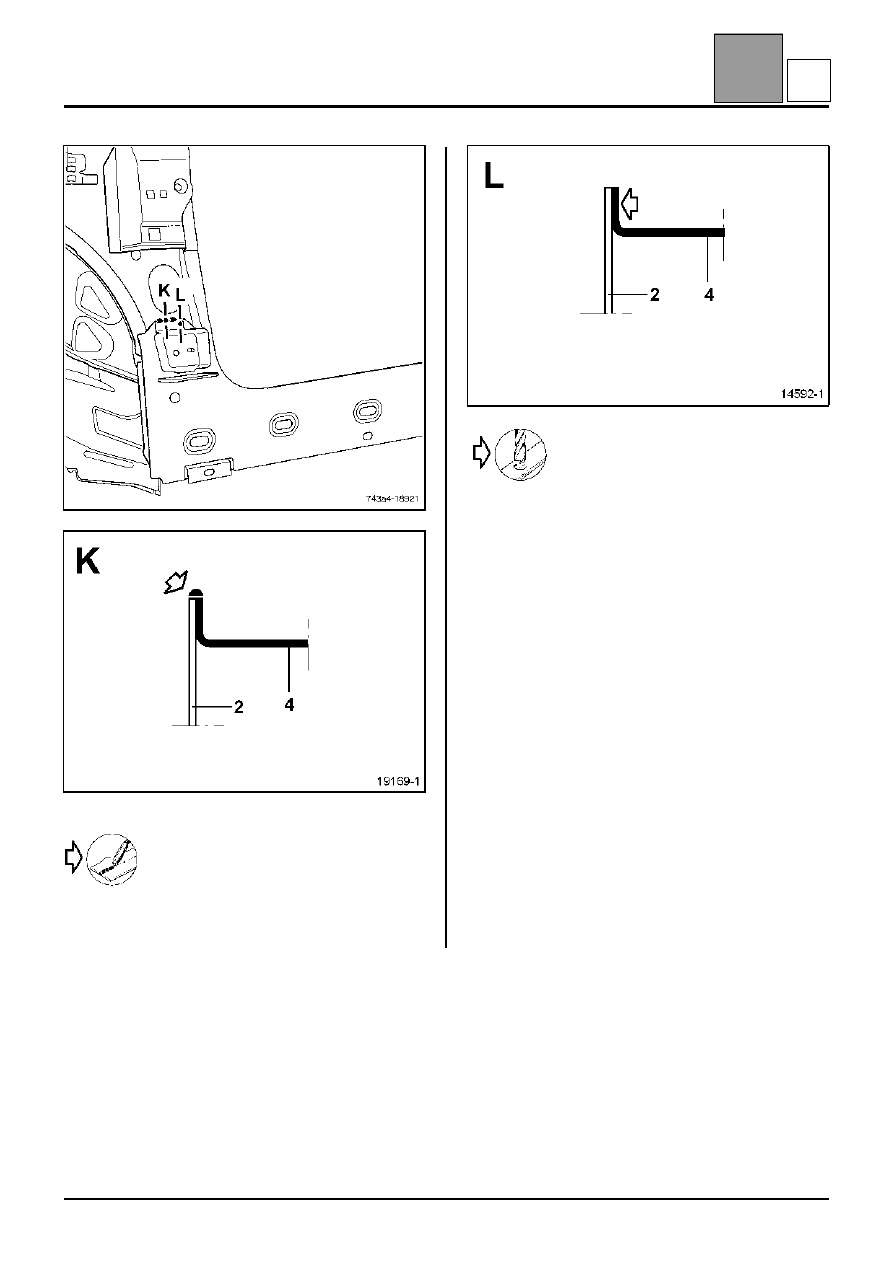

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя стойка

43

43-6

L25

ПРИМЕЧАНИЕ: Шов необходимо нанести изнутри
внутренней панели передней стойки.

X2

A

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя стойка

43

43-7

ВАЖНОЕ ЗАМЕЧАНИЕ:
Объемные вставки реагируют на температуру при
погружении кузова в катафорезную ванну при
заводской установке.
Эти условия не возможно воспроизвести при
ремонте.
В связи с этим при замене вставки необходимо
выполнить следующие операции для обеспечения
оптимальной герметичности и звукоизоляции
автомобиля:

1 Очистите склеиваемые поверхности при помощи

гептана (складской номер 77 11 170 064).

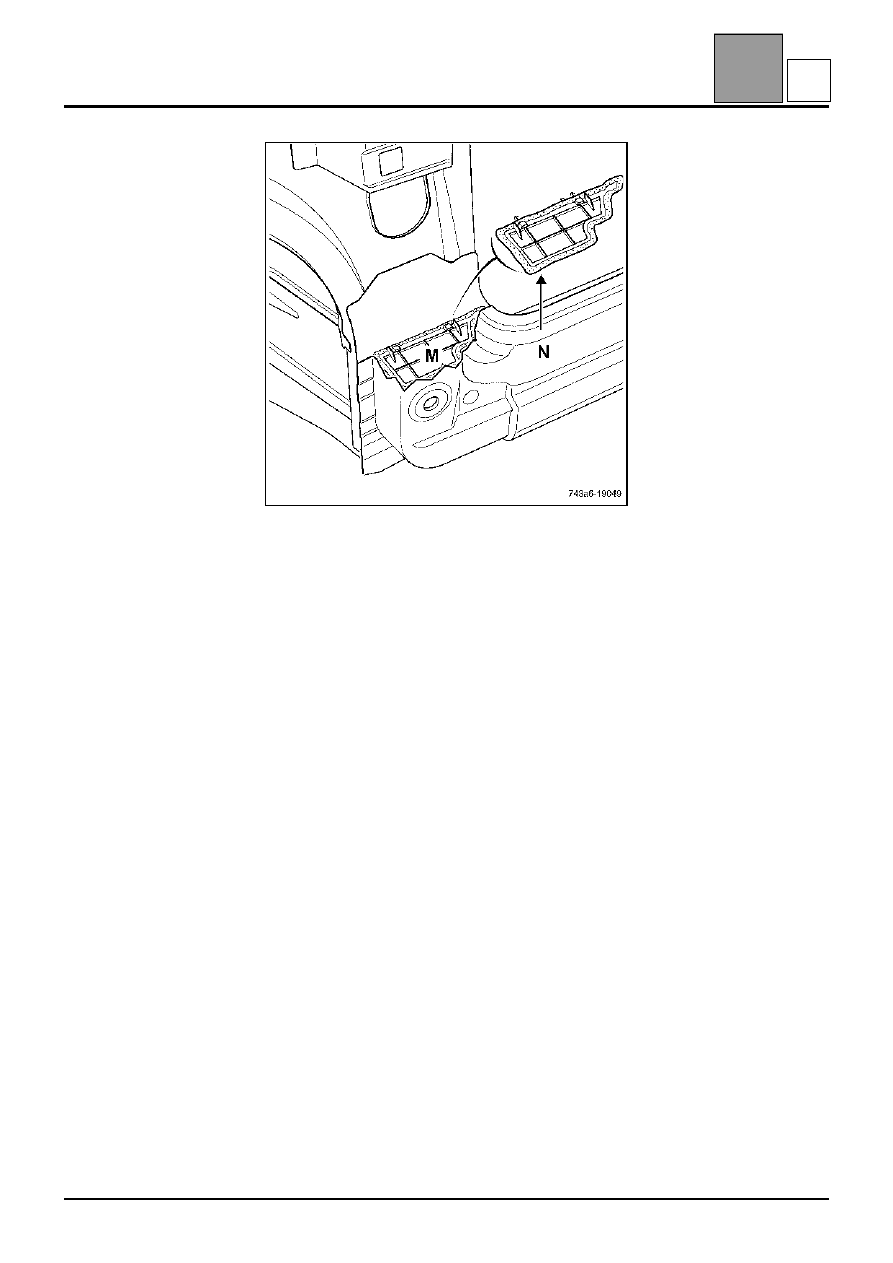

2 Нанесите по периметру на вставку (M) мастику,

обеспечивающую герметичность уплотнения (N)
(складской номер 77 01 423 330).

3 Установите вставку на место, прижимая мастику.

A
