88-5

Подушки безопасности и преднатяжители ремней безопасности

Данные автомобили оснащены комплектом устройств пассивной безопасности, относящихся к
программируемым удерживающим системам (SRP), включающим:

– фронтальную подушку безопасности водителя с двухсекционной надувной камерой

программируемой удерживающей системы,

– фронтальную подушку безопасности пассажира с двухсекционной надувной камерой

программируемой удерживающей системы,

– преднатяжители передних и задних ремней безопасности,
– специальные передние ремни безопасности с программируемой удерживающей системой,
– ЭБУ (75-контактный),
– два датчика удара в центральных стойках с обеих сторон автомобиля,
– боковые подушки безопасности (для защиты грудной клетки) водителя и переднего пассажира,
– надувные шторки безопасности (для защиты головы) водителя и пассажиров переднего и

задних сидений,

– боковые подушки безопасности (в зависимости от комплектации) для защиты грудной клетки

пассажиров задних сидений.

ПРИМЕЧАНИЕ: Некоторые разъемы снабжены устройством фиксации нового поколения. Перед
разъединением разъема обязательно разожмите фиксатор, а после установки на место
проверьте правильность его положения. Если разъем не зафиксирован, то питание к цепи
воспламенения не поступает.

ВНИМАНИЕ:
При установке фронтальных подушек безопасности программируемой удерживающей
системы работа подушек безопасности и ремней безопасности взаимосвязана.
Настройка программируемой удерживающей системы безопасности производится по-
разному в зависимости от того, установлены ремни безопасности напротив подушки
безопасности программируемой удерживающей системы или нет (перед заменой
обязательно проверьте складской номер каждого элемента).

На данных автомобилях категорически запрещается устанавливать ремни
безопасности с программируемой удерживающей системой, если место не оборудовано
подушкой безопасности, или разъединять разъем подушки безопасности.

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-6

ОБЩИЕ СВЕДЕНИЯ

Данные элементы пассивной безопасности дополняют друг друга.

При достаточно сильном лобовом ударе:

●

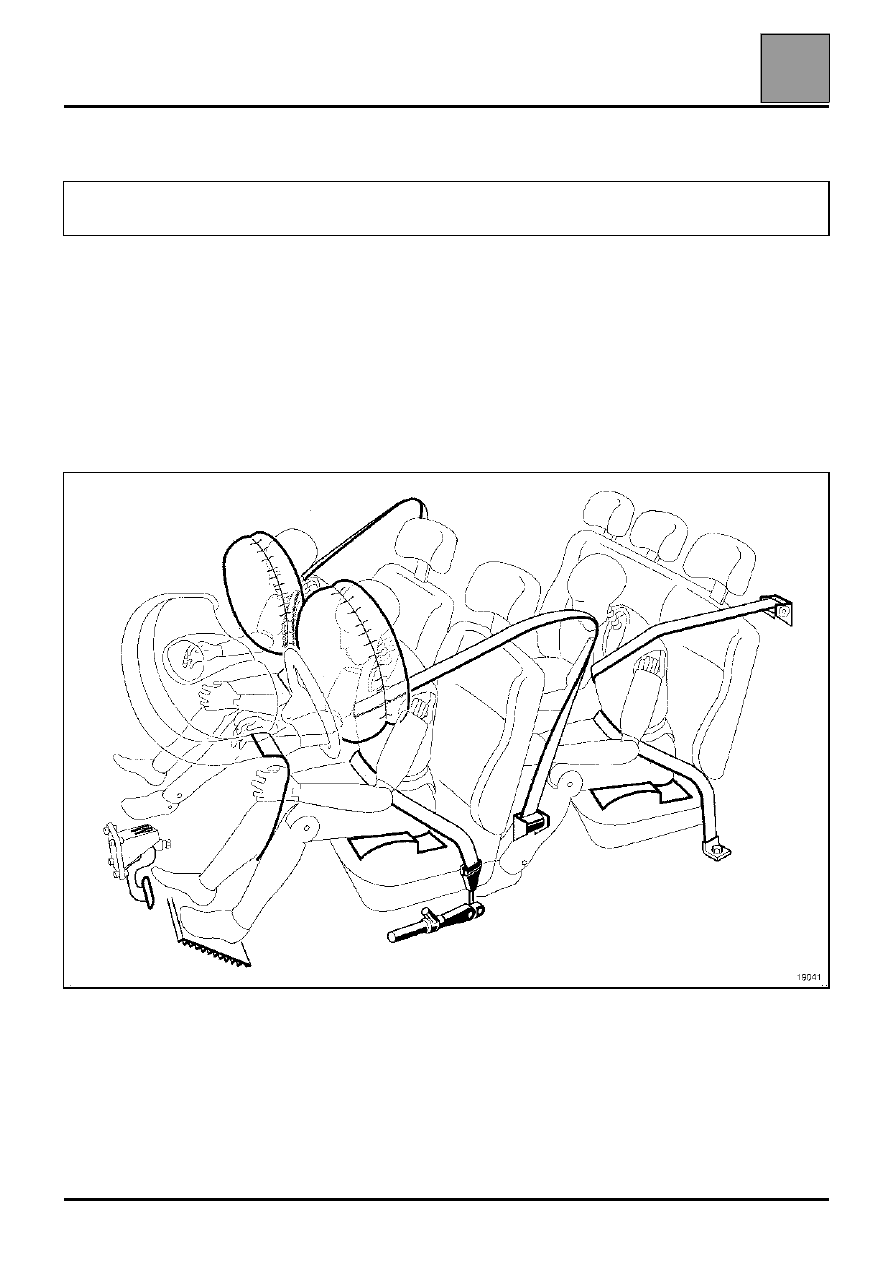

Ремни безопасности удерживают водителя и пассажиров на месте.

●

Преднатяжители (передние и задние) натягивают ремни безопасности так, чтобы они плотно прилегали к
телу.

●

Программируемая удерживающая система безопасности ограничивает усилие прижима ремня к телу.

●

Подушки безопасности раскрываются:

– из центра рулевого колеса для защиты головы водителя.
– из приборной панели для защиты головы переднего пассажира.

ПРИМЕЧАНИЕ: фронтальные подушки безопасности имеют два воспламенителя для регулировки объема в
зависимости от силы удара и положения сиденья водителя.

К работам с системами подушек безопасности и преднатяжителей допускаются только
опытные работники, прошедшие специальную подготовку.

19041

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-7

При достаточно сильном боковом ударе:

●

передняя боковая подушка безопасности, расположенная в соответствующем переднем сиденье (со
стороны удара), защищает грудную клетку сидящего на переднем сиденье со стороны двери.

●

В зависимости от комплектации задняя боковая подушка безопасности, расположенная в боковине кузова
с соответствующей стороны (со стороны удара), защищает грудную клетку сидящего на заднем сиденье со
стороны двери.

●

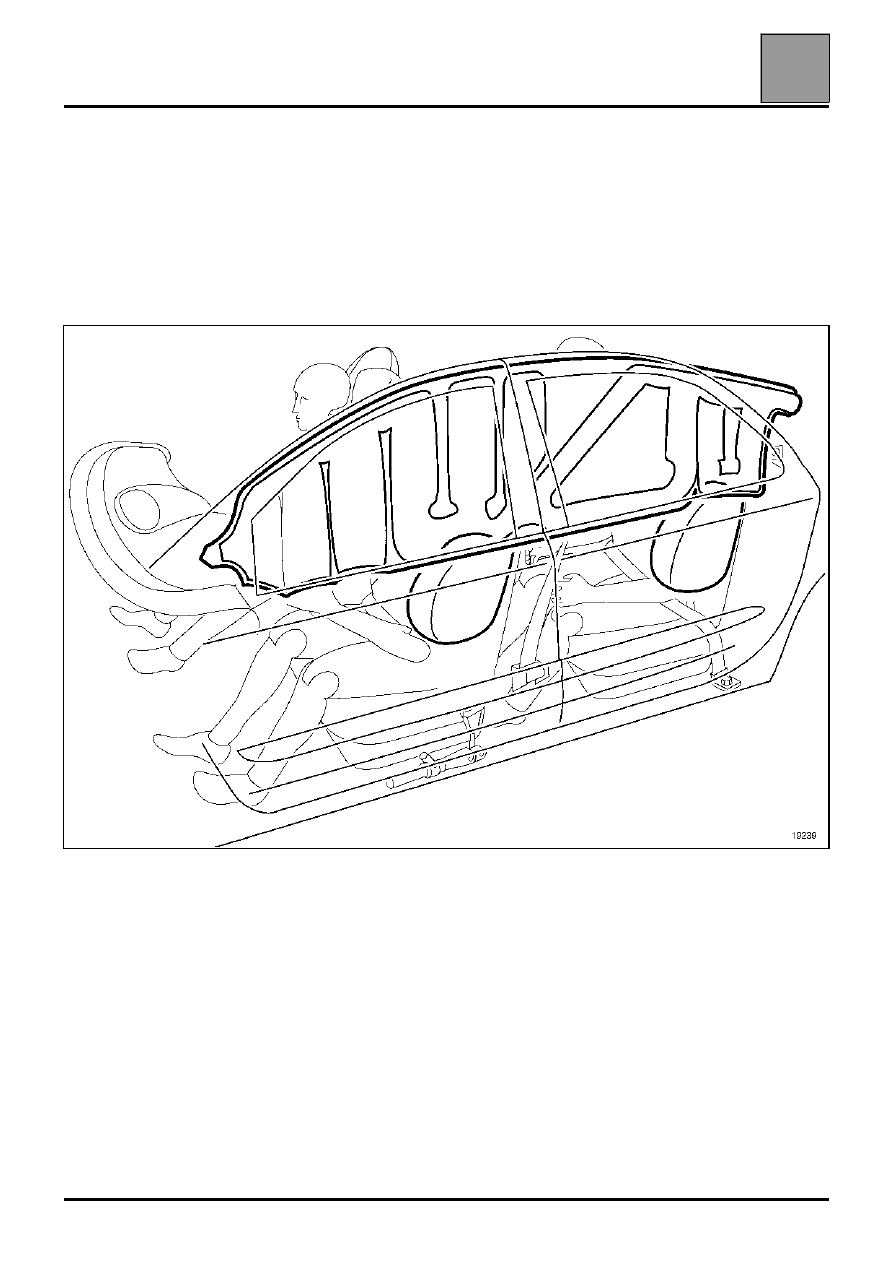

Соответствующая надувная шторка безопасности (со стороны удара) защищает голову сидящего на
переднем или заднем сиденье.

ВНИМАНИЕ!

– Не надевайте чехлы на передние сиденья.

– Не размещайте посторонние предметы в зоне срабатывания подушки безопасности.

– При проведении работ в нижней части кузова (боковой датчик удара, кузов, катушка ремня безопасности и

т. д.) обязательно заблокируйте ЭБУ подушек безопасности с помощью диагностического прибора и
выключите зажигание.

– Особенности снятия и установки облицовок см. раздел Кузов.

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-8

ИДЕНТИФИКАЦИЯ

●

Автомобили, оснащенные фронтальными
подушками безопасности, можно распознать:
– по символам в обоих нижних углах ветрового

стекла, нанесенным способом трафаретной
печати

– по надписи "Airbag SRP" ("Подушка

безопасности SRP) в центре рулевого колеса и
на приборной панели.

●

Автомобили, оснащенные боковыми подушками
безопасности, можно распознать:
– по символам в обоих нижних углах ветрового

стекла, нанесенным способом трафаретной
печати

– по надписи "Airbag" ("Подушка безопасности")

по бокам спинок передних сидений,

– по надписи "Airbag" ("Подушка безопасности")

на внутренних облицовках задних стоек крыши.

●

Автомобили, оснащенные задними боковыми
подушками безопасности, можно распознать по
надписи "Airbag" ("Подушка безопасности") по
бокам спинок задних сидений.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

Данные системы можно проверить с помощью
следующих диагностических приборов:

●

NXR

●

OPTIMA 5800

●

CLIP

Эти приборы позволяют распознавать
неисправности ЭБУ или неисправности в
электрических цепях системы (см.
раздел Диагностика).

ПРИМЕЧАНИЕ: данные приборы имеют
дополнительную функцию, позволяющую
заблокировать электрические цепи воспламенения
перед выполнением любых работ с системой и,
таким образом, исключить опасность
срабатывания пиротехнических газогенераторов.

Приборы NXR  и CLIP  также имеют функцию
"Тщательная проверка жгутов проводов
подушек безопасности и преднатяжителей
ремней безопасности", которая действует
примерно так же, как и в случае прибора XRBAG.

●

XRBAG (Elé. 1288)

Данный прибор специально разработан для
проверки и диагностики подушек безопасности и
преднатяжителей ремней безопасности.

Он предназначен для измерения электрических
параметров в цепях этих систем (см. раздел
Диагностика).

ВНИМАНИЕ: Пиротехнические системы
(преднатяжители ремней безопасности,
фронтальные и боковые подушки безопасности)
необходимо обязательно проверить с помощью
диагностических приборов после:
– дорожно-транспортного происшествия, во

время которого они не сработали,

– угона или попытки угона автомобиля,
– перед перепродажей автомобиля.

ВНИМАНИЕ: запрещается проводить измерения
в цепях пиротехнических систем с помощью
омметра или какого- либо другого
электроизмерительного прибора, так как
существует опасность срабатывания систем под
действием рабочего тока прибора.
