Renault Laguna II. Руководство - часть 229

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

87-43

Спецификация

A Электродвигатель импульсного стеклоподъемника левой передней двери
B Электродвигатель обычного стеклоподъемника правой передней двери
C Электродвигатель обычного стеклоподъемника левой задней двери
D Электродвигатель обычного стеклоподъемника правой задней двери
E ЦЭКБ
F Выключатель электростеклоподъемника левой передней двери
G Выключатель электростеклоподъемника правой передней двери
H Выключатель электростеклоподъемника задней двери
I Выключатель блокировки стеклоподъемника задней двери

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

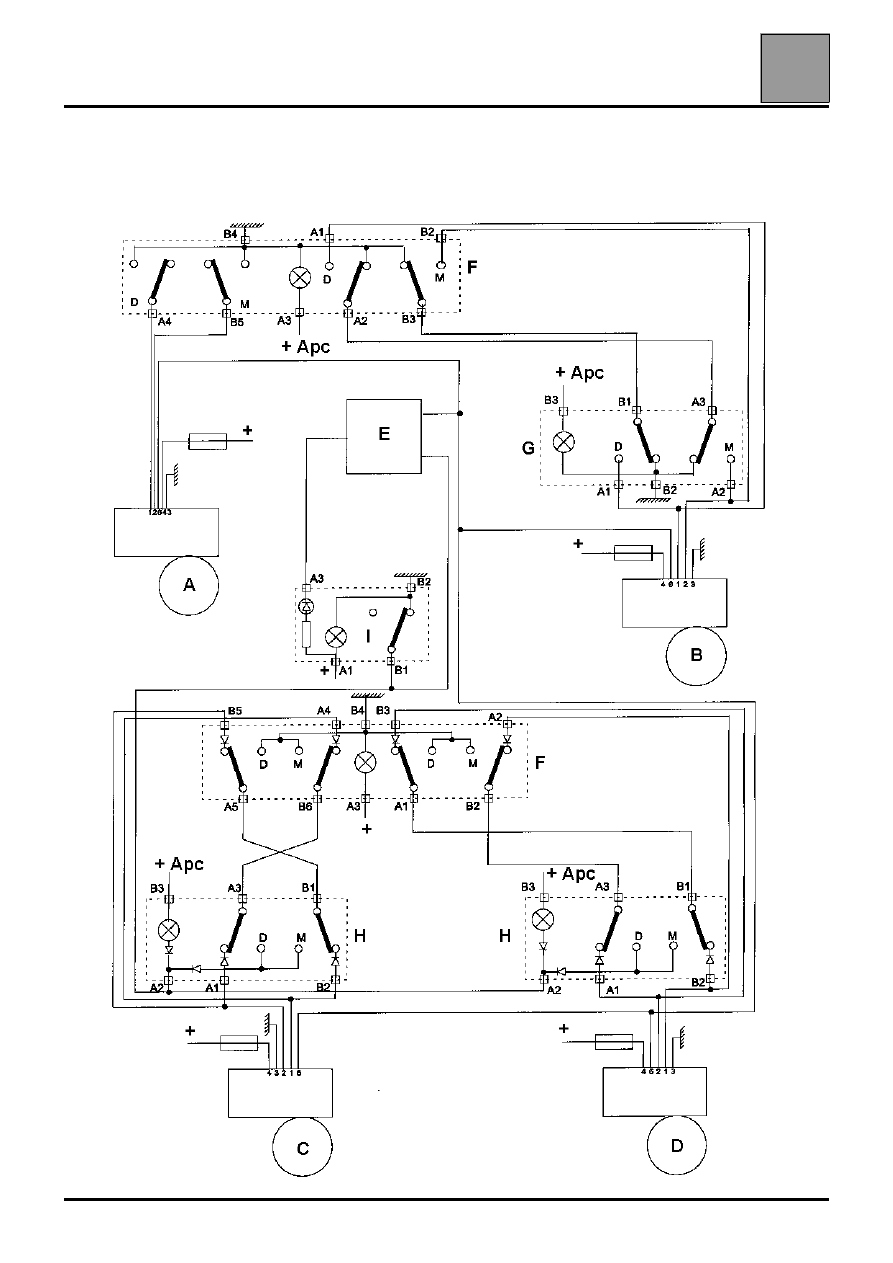

87-44

19244

●

импульсные электростеклоподъемники с травмозащитной функцией только на двери
водителя или на всех дверях,

Принципиальная схема

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

87-45

Cпецификация

A Электродвигатель импульсного стеклоподъемника левой передней двери
B Электродвигатель импульсного стеклоподъемника правой передней двери со

стороны пассажира

C Электродвигатель импульсного мультиплексного стеклоподъемника левой

задней двери

D Электродвигатель импульсного мультиплексного стеклоподъемника правой

задней двери

E ЦЭКБ
F Выключатель электростеклоподъемника левой передней двери
G Выключатель электростеклоподъемника правой передней двери
H Выключатель электростеклоподъемника задней двери
I Выключатель блокировки стеклоподъемника задней двери

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

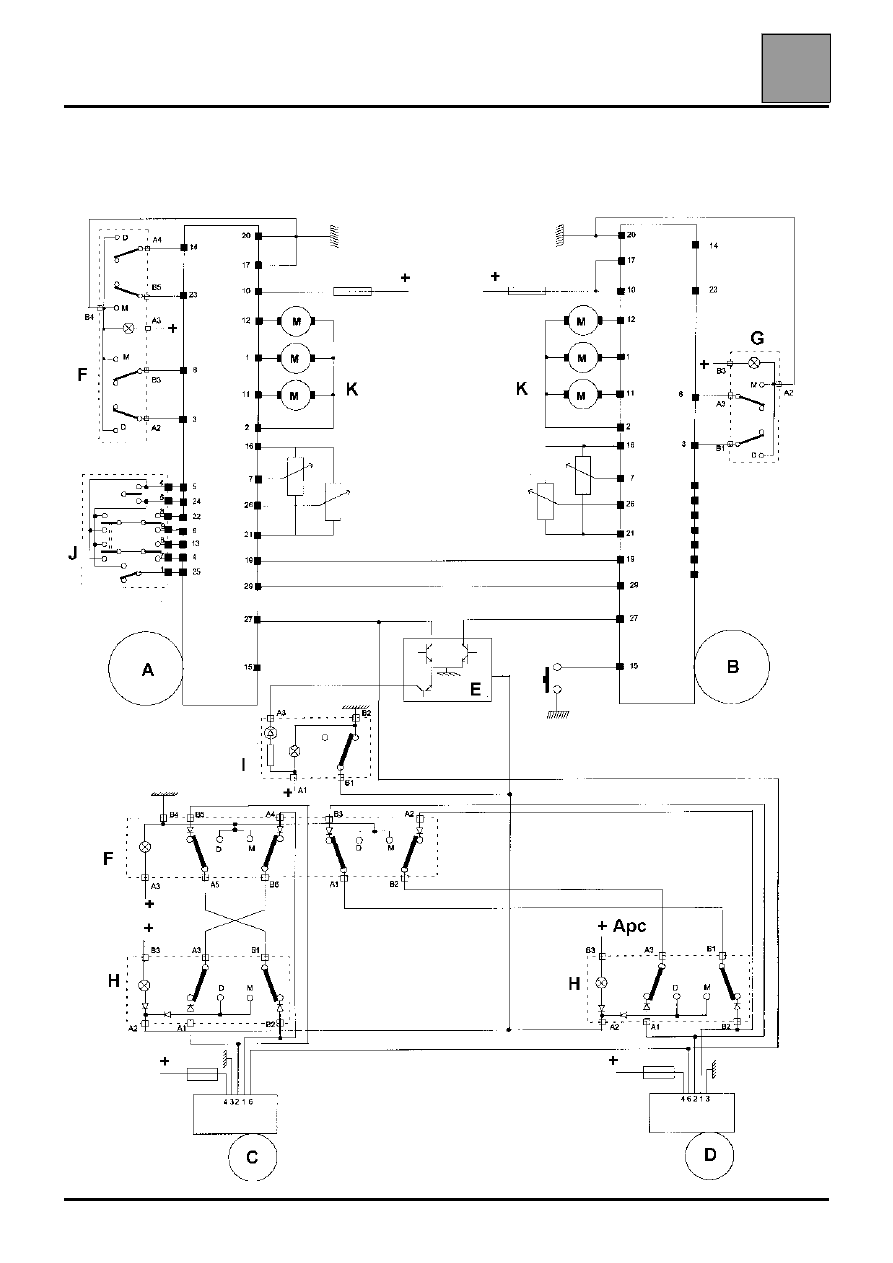

87-46

19245

●

импульсные электростеклоподъемники с мультиплексной связью.

Принципиальная схема
