87-19

ПРИЕМНИК РАДИОСИГНАЛОВ

ФУНКЦИОНИРОВАНИЕ

Приемник, расположенный под днищем
автомобиля, получает сигналы от датчиков
давления воздуха в шинах

и передает их по проводной связи на ЦЭКБ,
управляющий отображением информации на
щитке приборов, после обработки, позволяющей
распознать возможную утечку воздуха (прокол) или
недостаточное давление воздуха в шине.

Информирование водителя осуществляется:

●

с помощью индикаторов, показывающих
характер неисправности (прокол шины,
спущенная шина...)

●

с помощью панели пиктограмм, позволяющей
определить шину с отклонением от нормы.

●

с помощью дисплея, встроенного в щиток
приборов для моделей в полной комплектации,
для индикации значений давления воздуха при
запуске двигателя и в случае отклонения от
нормы (см. раздел 83).

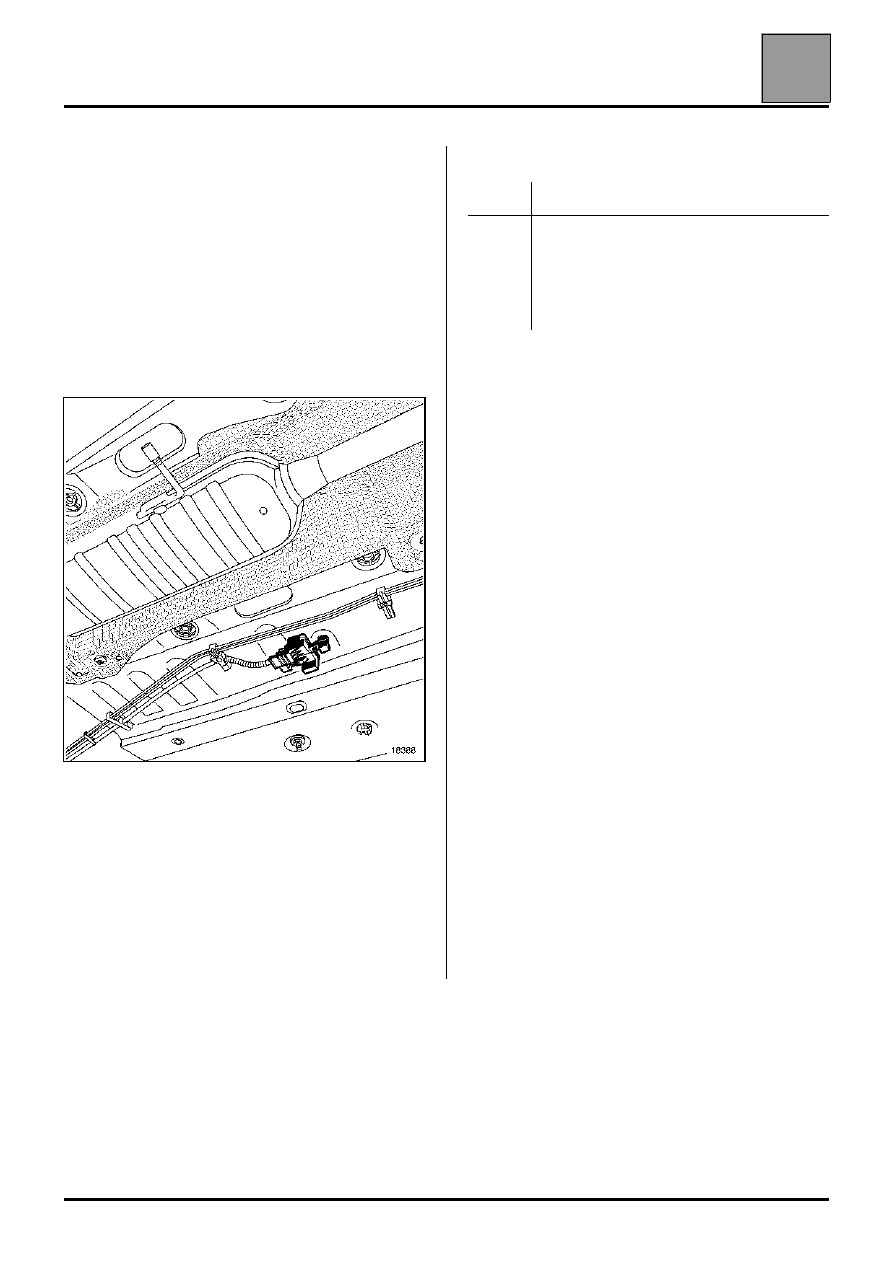

ПОДКЛЮЧЕНИЕ

18388

Контакт Назначение

1

Связь с ЦЭКБ

2

"Масса"

3

Не используется

4

"+" до замка зажигания

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система контроля давления воздуха в шинах

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система контроля давления воздуха в шинах

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система контроля давления воздуха в шинах

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система контроля давления воздуха в шинах

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система контроля давления воздуха в шинах

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система контроля давления воздуха в шинах

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система контроля давления воздуха в шинах

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система контроля давления воздуха в шинах

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система контроля давления воздуха в шинах

87

ВВОД КОДОВ ДАТЧИКОВ ДАВЛЕНИЯ ВОЗДУХА
В ШИНАХ В ЦЭКБ

НАПОМИНАНИЕ : каждый датчик имеет особую
цветную метку:

●

Зеленый = левый передний

●

Желтый = правый передний

●

Красный = левый задний

●

Черный = правый задний

Существует несколько способов ввода кода
датчика в ЦЭКБ, которые выполняются с помощью
диагностического прибора (кроме XR25):

●

Ручной ввод кода датчика. Последний обозначен
на этикетке, приклеенной к датчику.

●

Ввод кода с помощью активатора Ms.1607.

●

Ввод кода при движении автомобиля.

●

Ввод кода на стоящем автомобиле (датчик
передает свой код каждые 15 минут при
отсутствии прокола шины).

РУЧНОЙ ВВОД КОДА ДАТЧИКА ДАВЛЕНИЯ
ВОЗДУХА (ЗАПИСЬ КОДА)

1 С помощью диагностического прибора, при

включенном зажигании, войдите в режим диалога
"ЦЭКБ", затем выберите "Шины".

2 Выберите меню "Команды", затем

"Специальные команды",

3 Подтвердите строку SC 001: ввод кода датчика
4 Введите цифровой код из не более шести

цифр, указанный на этикетке, приклеенной к
датчику.

5 Подтвердите положение колеса, на котором

установлен этот датчик

6 Подтвердите время года для использования

колеса (по умолчанию выбирается "летний"
комплект, если автомобиль оснащен только
одним комплектом колес)

ПРИМЕЧАНИЕ: для ввода кодов четырех датчиков
процедура выполняется аналогично с помощью
команды SC 002: ввод кодов четырех датчиков

АВТОМАТИЧЕСКИЙ ВВОД КОДА ДАТЧИКА
ДАВЛЕНИЯ ВОЗДУХА С ПОМОЩЬЮ
АКТИВАТОРА ДАТЧИКА (Ms.1706)

1 С помощью диагностического прибора, при

включенном зажигании, войдите в режим диалога
"ЦЭКБ", затем выберите "Шины".

2 Выберите меню Команды затем Специальные

команды,

3 Подтвердите строку SC 001: ввод кода датчика
4 Выберите на приборе положение запоминаемого

клапана на автомобиле

5 Приложите прибор Ms. 1607 к шине под

соответствующим вентилем.

6 Нажмите один раз на выключатель прибора

Ms.1607.

7 Дождитесь окончания процесса ввода кода (при

этом загорится сигнальная лампа).

8 Диагностический прибор подтвердит получение

им кода датчика.

9 Подтвердите положение колеса, на котором

установлен этот датчик

10Подтвердите время года для использования

колеса (по умолчанию выбирается "летний"
комплект, если автомобиль оснащен только
одним комплектом колес).

ПРИМЕЧАНИЕ: для ввода кодов четырех датчиков
процедура выполняется аналогично с помощью
команды SC 002: ввод кодов четырех датчиков.

АВТОМАТИЧЕСКИЙ ВВОД КОДА ДАТЧИКА
ДАВЛЕНИЯ ВОЗДУХА ПОСРЕДСТВОМ
СНИЖЕНИЯ ДАВЛЕНИЯ В ШИНЕ

1 С помощью диагностического прибора, при

включенном зажигании, войдите в режим диалога
"ЦЭКБ", затем выберите "Шины".

2 Выпустите воздух из шины одного из колес так,

чтобы давление понизилось примерно на 1 бар

3 Выберите меню Команды затем Специальные

команды,

4 Подтвердите строку SC 001: ввод кода датчика
5 Выполните дорожное испытание.
6 Подтвердите положение колеса, на котором

установлен этот датчик

7 Подтвердите время года для использования

колеса (по умолчанию выбирается "летний"
комплект, если автомобиль оснащен только
одним комплектом колес)

8 Снова накачайте колесо
9 Повторите операцию для каждого датчика, код

которого следует ввести.

87-20

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

Автомобиль без ключа: Карта Renault

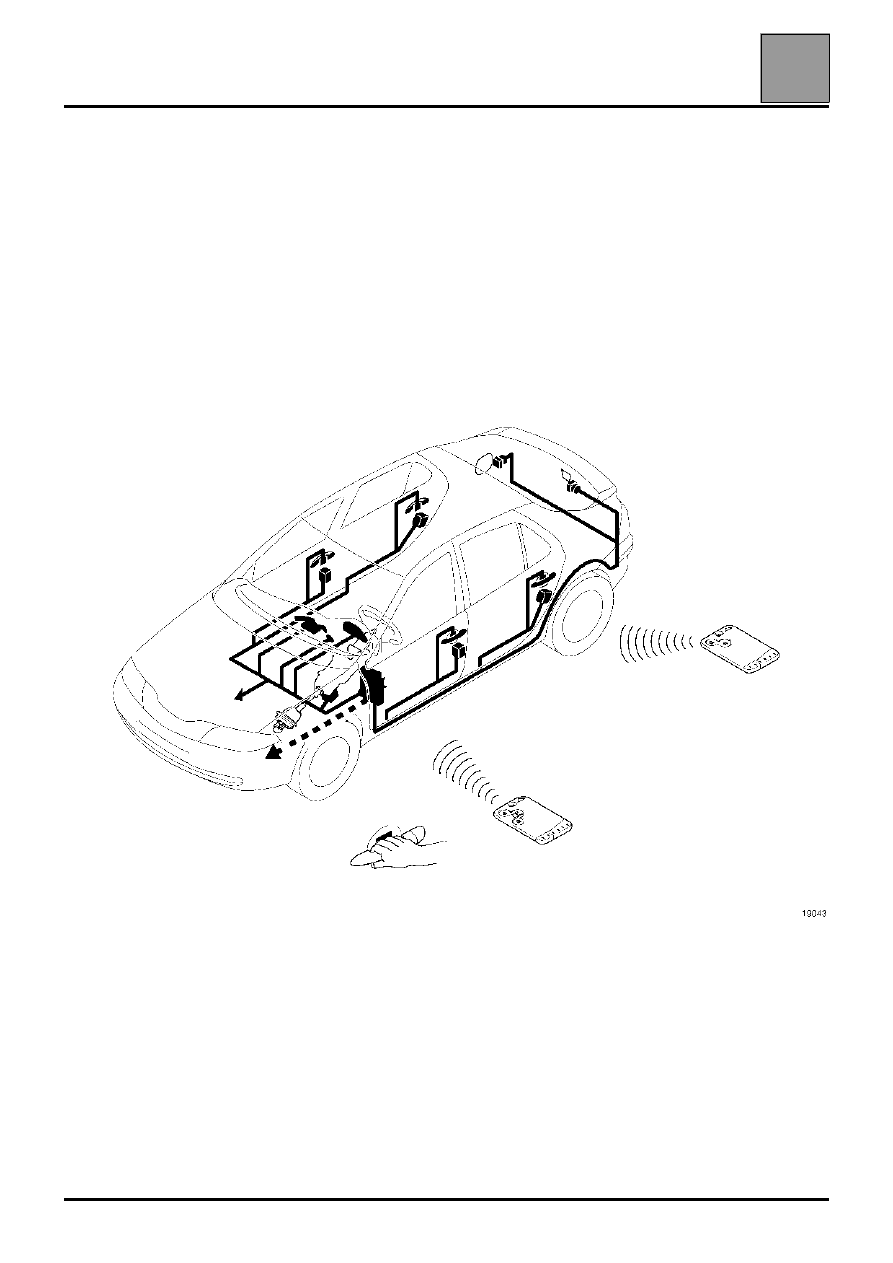

Система, устанавливаемая на автомобиле без ключа, включает:

●

ЦЭКБ,

●

некодируемое считывающее устройство (приемник радиосигналов и приемоответчик),

●

кнопку (импульсный выключатель) для запуска и остановки двигателя,

●

замок рулевой колонки для механической блокировки рулевого колеса,

●

электродвигатели запирания/отпирания открывающихся элементов кузова,

●

карты-ключи с двумя или тремя (вариант с функцией "свободные руки") кнопками,

●

две специальные передающие антенны для связи с картой-ключом с функцией "свободные руки"(в
зависимости от комплектации),

●

специальные наружные ручки дверей для функции "свободные руки" (в зависимости от комплектации),

●

специальные внутренние замки дверей для функции блокировки (в зависимости от комплектации),

87-21

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault

87

87-22

ОПИСАНИЕ

На заводе для автомобиля регистрируется две

карты Renault. В зависимости от уровня

комплектации автомобиль может быть оснащен:

●

двумя картами Renault с двумя кнопками (без

функции "свободные руки"), включающими:

– закодированную электронную схему,

работающую без элемента питания, для

управления системой электронной блокировки

запуска двигателя (см. раздел 82),

– радиочастотный ПДУ для запирания или

отпирания открывающихся элементов кузова.

Радиочастотный код, передаваемый картами

Renault, изменяющийся, чтобы избежать

возможного перехвата и воспроизведения.

В данной системе ресинхронизация пультов

дистанционного управления производится

автоматически.

Функция дистанционного управления используется

исключительно для отпирания и запирания

открывающихся элементов (она никаким образом

не связана с системой электронной блокировки

запуска двигателя).

ПРИМЕЧАНИЕ: ЦЭКБ может работать с четырьмя

различными кодами (не более четырех карт

Renault).

●

двумя картами Renault, одна из которых

оснащена функцией "свободные руки" (три

кнопки). Эта функция позволяет открывать

открывающиеся элементы без нажатия на кнопки

дистанционного управления. (Оснащение

автомобиля несколькими пультами

дистанционного управления с функцией

"свободные руки" невозможно, см. раздел "Карта

Renault с функцией "свободные руки"").

ПРИМЕЧАНИЯ:

●

В каждую карту Renault встроен запасной
ключ, позволяющий открыть автомобиль в
случае отказа дистанционного управления.
(Для заказа запасного ключа нужно знать
защитный код).

●

При недостаточной заряженности
аккумуляторной батареи разблокировать
замок рулевой колонки невозможно. Запуск
двигателя посредством толкания
невозможен.

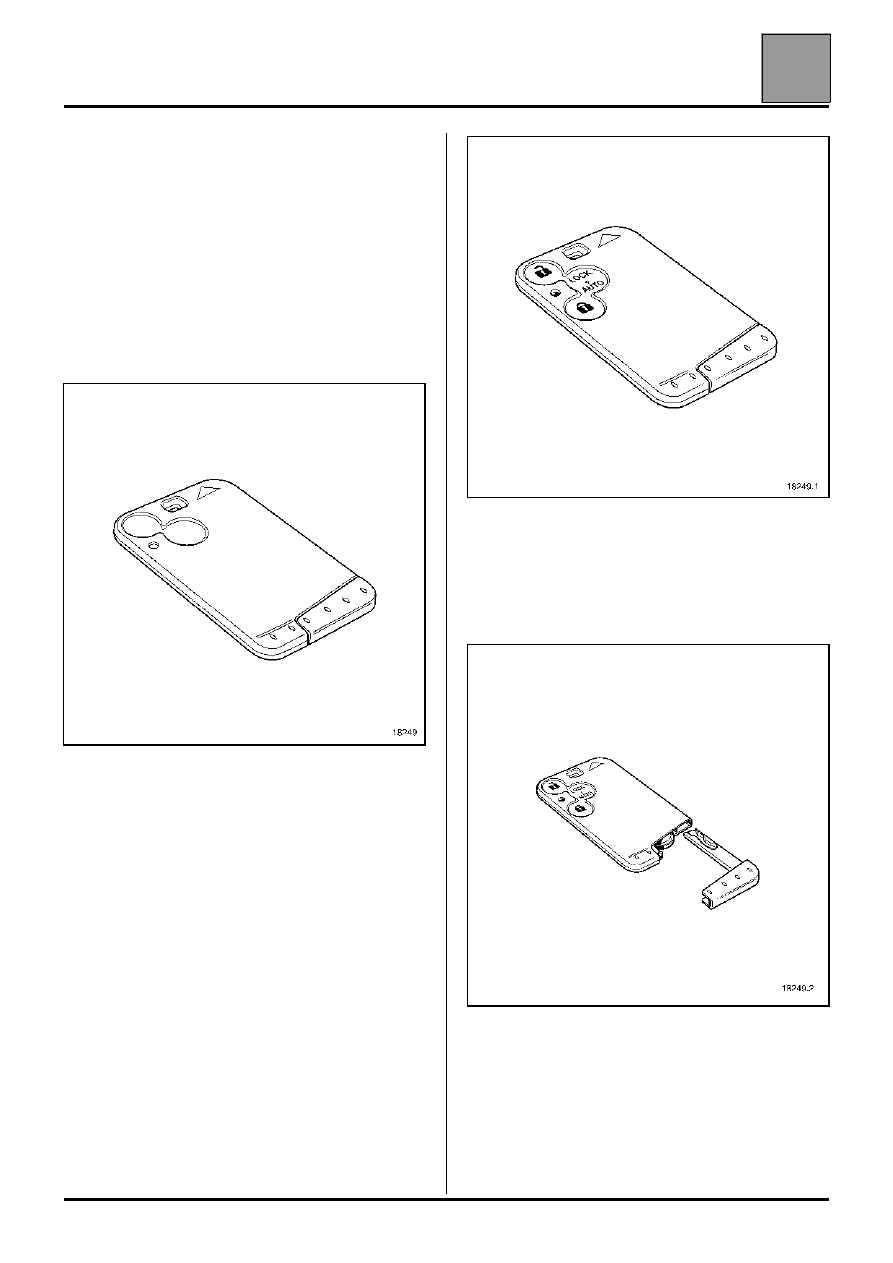

18249 КАРТА БЕЗ ФУНКЦИИ "СВОБОДНЫЕ РУКИ"

18249-1 КАРТА С ФУНКЦИЕЙ "СВОБОДНЫЕ РУКИ"

18249-2
