КОНДИЦИОНЕР

Корпус испарителя

62

62-16

Корпус испарителя

ПРИМЕЧАНИЕ: блокировка ЭБУ подушками
безопасности позволяет также разблокировать
электрический замок рулевой колонки.

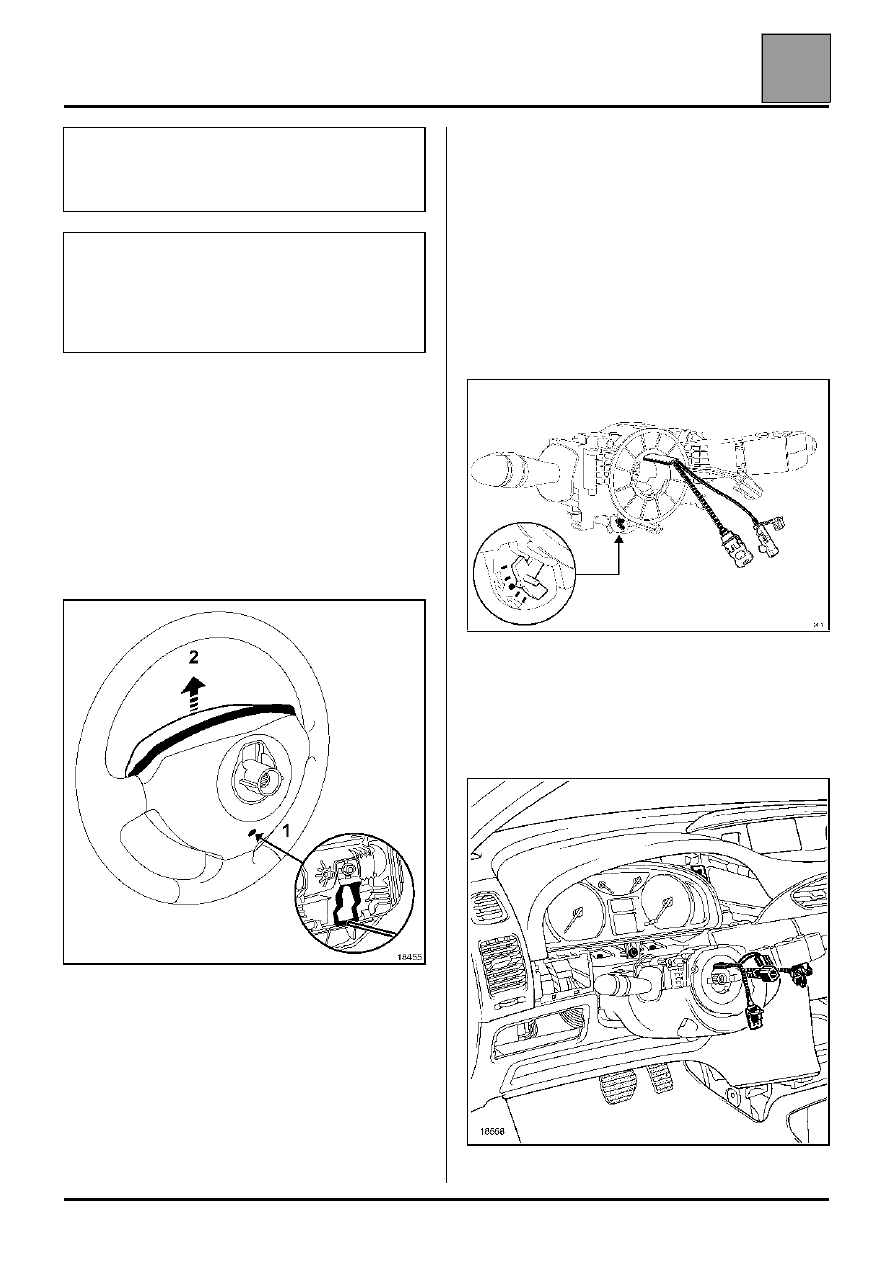

СНЯТИЕ

Снимите:
– подушку безопасности в рулевом колесе. Для

этого вставьте отвертку в отверстие (1), и выньте
подушку движением вверх (2).

Разъедините разъемы подушки безопасности в
рулевом колесе и разъемы кнопок системы
регулирования скорости (в зависимости от
модификации).

Снимите:
– болт крепления рулевого колеса,
– рулевое колесо, предварительно установив

колеса в положение для движения по прямой,

– внутренний козырек датчика,
– кожухи подрулевых переключателей.

Отсоедините колодки проводов от переключателей
(стеклоочистителей, управления аудиосистемой и
освещением), разъемы контактного диска (подушки
безопасности, регулирования скорости и датчика
угла поворота рулевого колеса).

Перед снятием узла контактного диска отметьте его
положение:
– предварительно убедившись в том, что колеса

установлены в положение для движения по
прямой,

– и что метка "0" на контактном диске

располагается напротив указателя.

Выверните болты и отсоедините узел от рулевой
колонки.

Снимите:
– щиток приборов,
– переключатели приборной панели,

ВАЖНОЕ ЗАМЕЧАНИЕ: К работам с подушками
безопасности и преднатяжителями ремней
безопасности допускаются только опытные
работники, прошедшим специальную подготовку.

ВНИМАНИЕ: Запрещается проводить какие-либо
работы с пиротехническими системами (подушки
безопасности и преднатяжители ремней
безопасности) около источника тепла или
открытого пламени, так как существует опасность
срабатывания.

18455

18313

18558

КОНДИЦИОНЕР

Корпус испарителя

62

62-17

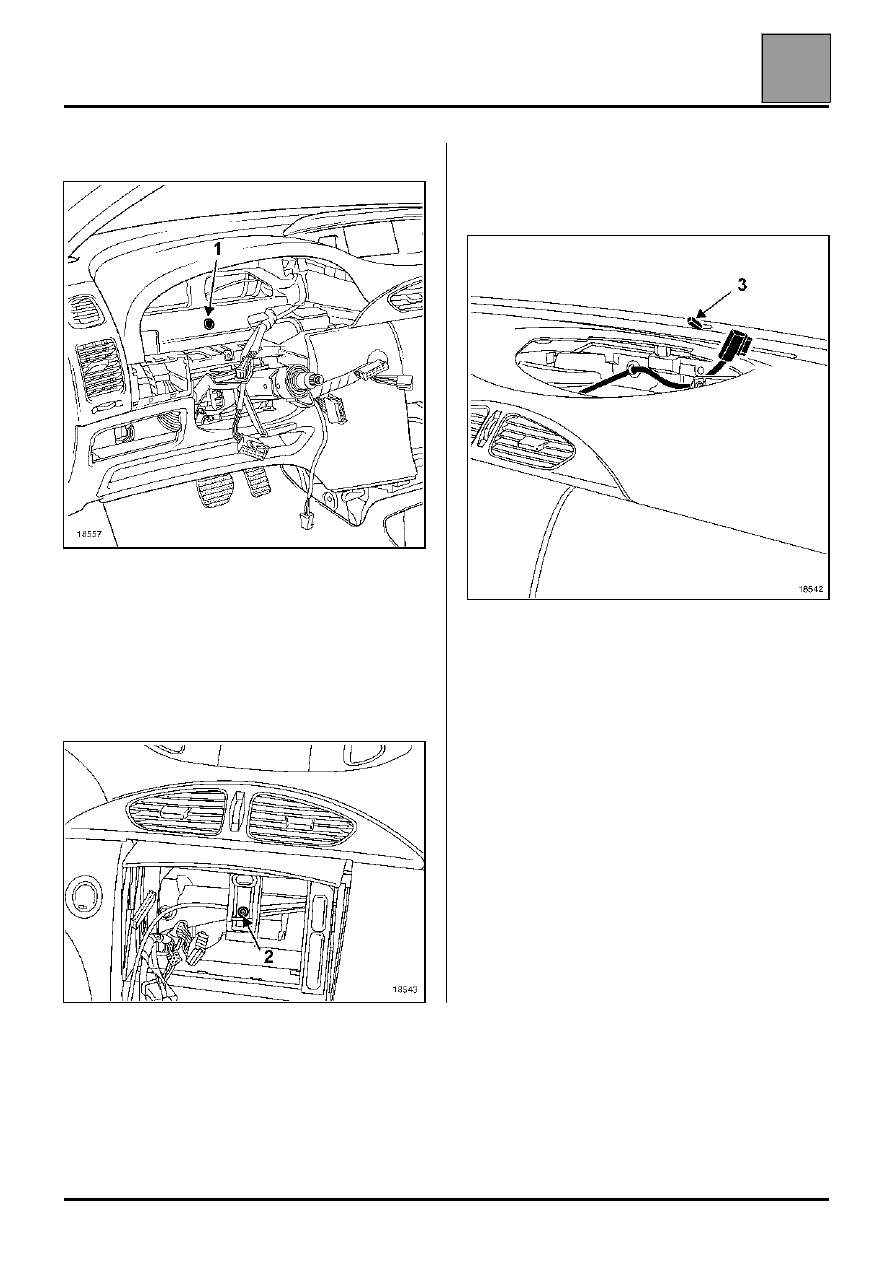

– болт крепления приборной панели (1),

– центральную консоль,
– Считывающее устройство карточек Рено,
– аудиосистему (в зависимости от модификации),
– центральный коммуникационный блок (в

зависимости от модификации),

– блок управления отоплением и

кондиционированием,

– болт крепления приборной панели (2),

– Специальный дисплей аудиосистемы экран

навигационной системы Carminat (в зависимости
от модификации), затем отсоедините жгут
проводов.

– датчик интенсивности солнечного излучения (3),

18557

18543

18542

КОНДИЦИОНЕР

Корпус испарителя

62

62-18

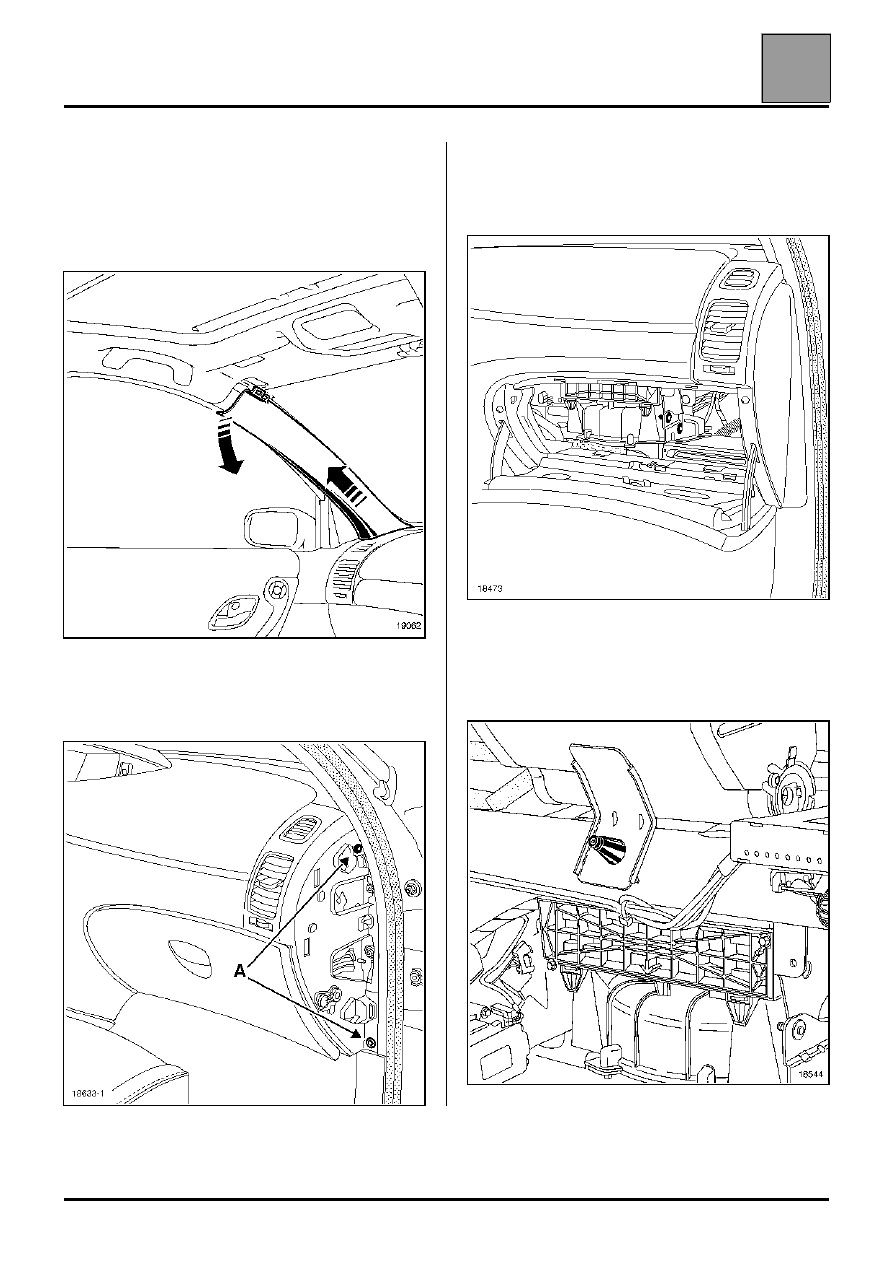

– солнцезащитные козырьки,
– облицовку стоек проема ветрового стекла; для

этого достаточно отсоединить облицовку
настолько, чтобы можно было нажать на
верхнюю защелку, затем отодвиньте облицовку и
потяните ее вверх.

– высокочастотные громкоговорители,
– боковые щитки приборной панели,
– боковые болты (A) крепления приборной панели,

– внутреннюю крышку вещевого ящика,
– лампу освещения вещевого ящика,
– лампу освещения нижней части приборной

панели.

Разожмите зажим крепления подушки
безопасности к балке с помощью плоского гаечного
ключа или отверните болт крепления (в
зависимости от модификации).

19062

18633-1

18473

18544

КОНДИЦИОНЕР

Корпус испарителя

62

62-19

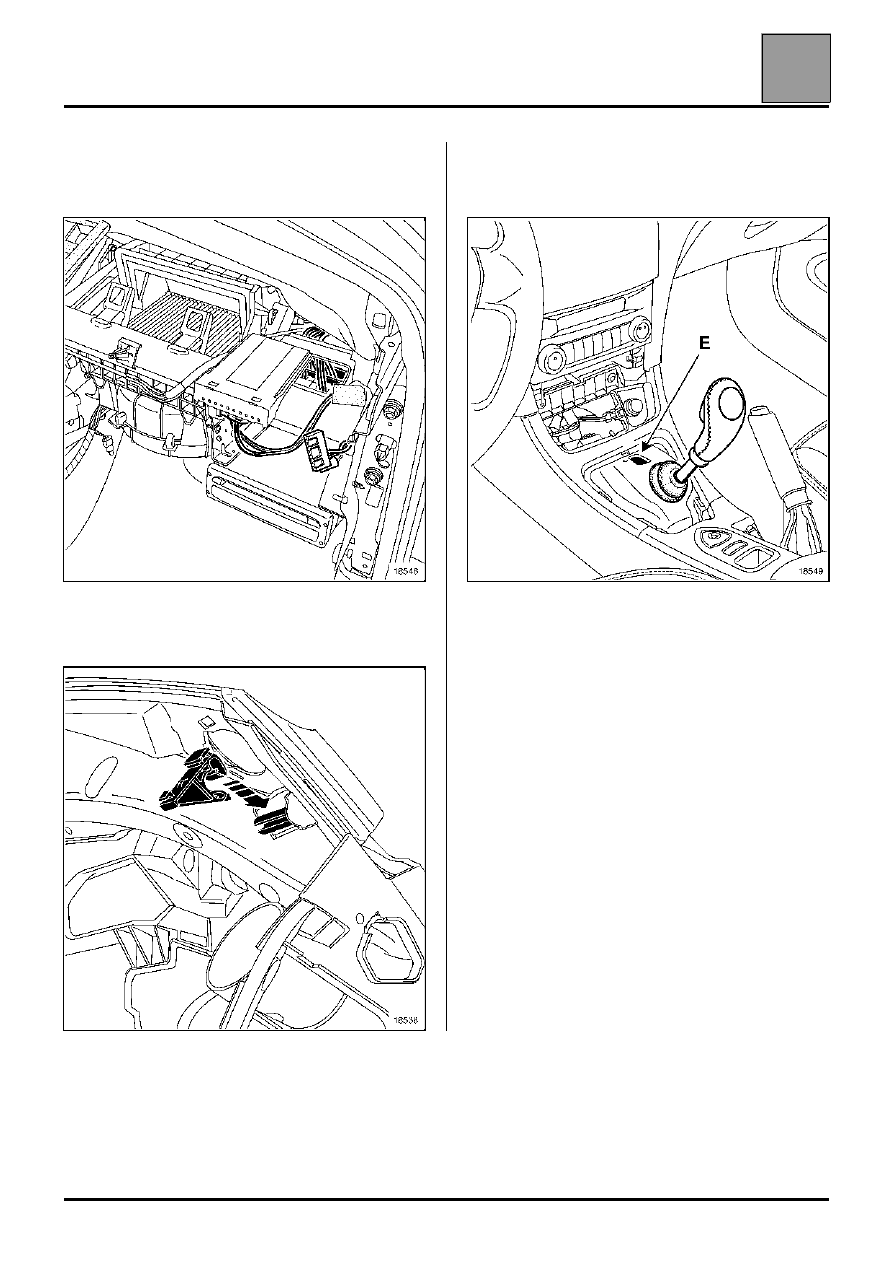

Разъедините разъем подушки безопасности
пассажира, расположенный рядом с блоком
предохранителей и дополнительных реле.

Снимите приборную панель, высвобождая
пружинные защелки.

ПРИМЕЧАНИЕ: перемещать рычаг управления
автоматической коробки передач можно, нажав на
кнопку (Е), расположенную перед ним.

18546

18538

18549
