Климатическая установка

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

КОНДИЦИОНЕР

BG0A - BG0B - BG0D - BG0G - KG0A - KG0B - KG0D - KG04

77 11 297 453

"Методы ремонта, рекомендуемые изготовителем в настоящем документе,
соответствуют техническим условиям, действительным на момент составления
руководства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также
соответственно изменены".

НОЯБРЬ 2000

Все авторские права принадлежат Renault.

EDITION RUSSE

Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

© RENAULT 2000

Климатическая установка

Содержание

Стр.

61

62

ОТОПЛЕНИЕ И ВЕНТИЛџЦИџ САЛОНА

Общие сведения

61-1

Принцип работы

61-4

Панель управления

61-6

Тросы привода заслонок

61-7

Распределительный блок

61-9

Радиатор

61-14

Электровентилятор

61-22

Управление электродвигателем вентилятора

61-23

КОНДИЦИОНЕР

Общие сведения

62-1

Применяемые материалы

 62-4

Принцип работы

62-5

Фильтр системы вентиляции салона

62-7

Конденсор

62-8

Ресивер-осушитель

62-10

Компрессор

62-11

Редуктор

62-14

Корпус испарителя

62-16

Соединительные трубопроводы

 62-25

Трехфункциональное реле давления

 62-28

Силовой модуль

62-29

Электродвигатель рециркуляции

62-30

Электродвигатель смешения воздушных
потоков

62-31

Электродвигатель распределения воздушных
потоков

62-33

Датчик испарителя

62-34

Датчик температуры в салоне

62-35

Датчик наружной температуры

62-36

Датчик влажности  62-37
Датчик интенсивности солнечного излучения

62-38

Датчик качества воздуха

62-39

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Общие сведения

61

161

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Общие сведения

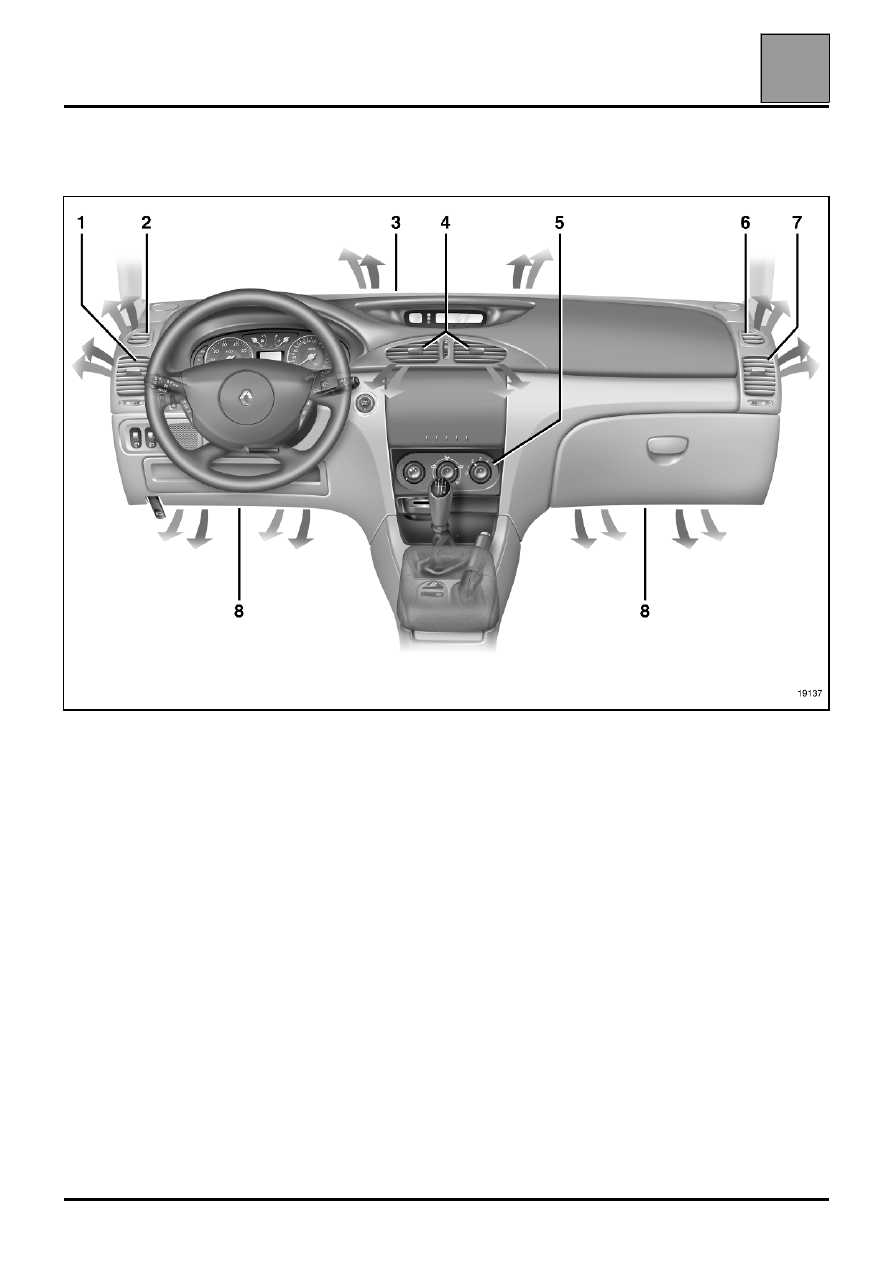

РАСПРЕДЕЛЕНИЕ ВОЗДУХА: назначение воздуховодов в салоне автомобиля.

1

левое боковое сопло вентиляции,

2

Сопло обдува левого бокового стекла,

3

Сопло обдува ветрового стекла,

4

Центральные сопла вентиляции,

5

Панель управления,

6

Сопло обдува правого бокового стекла,

7

Правое боковое сопло вентиляции,

8

Клапаны подачи нагретого воздуха в ноги водителя и переднего пассажира.

61-1

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Общие сведения

61

61-2

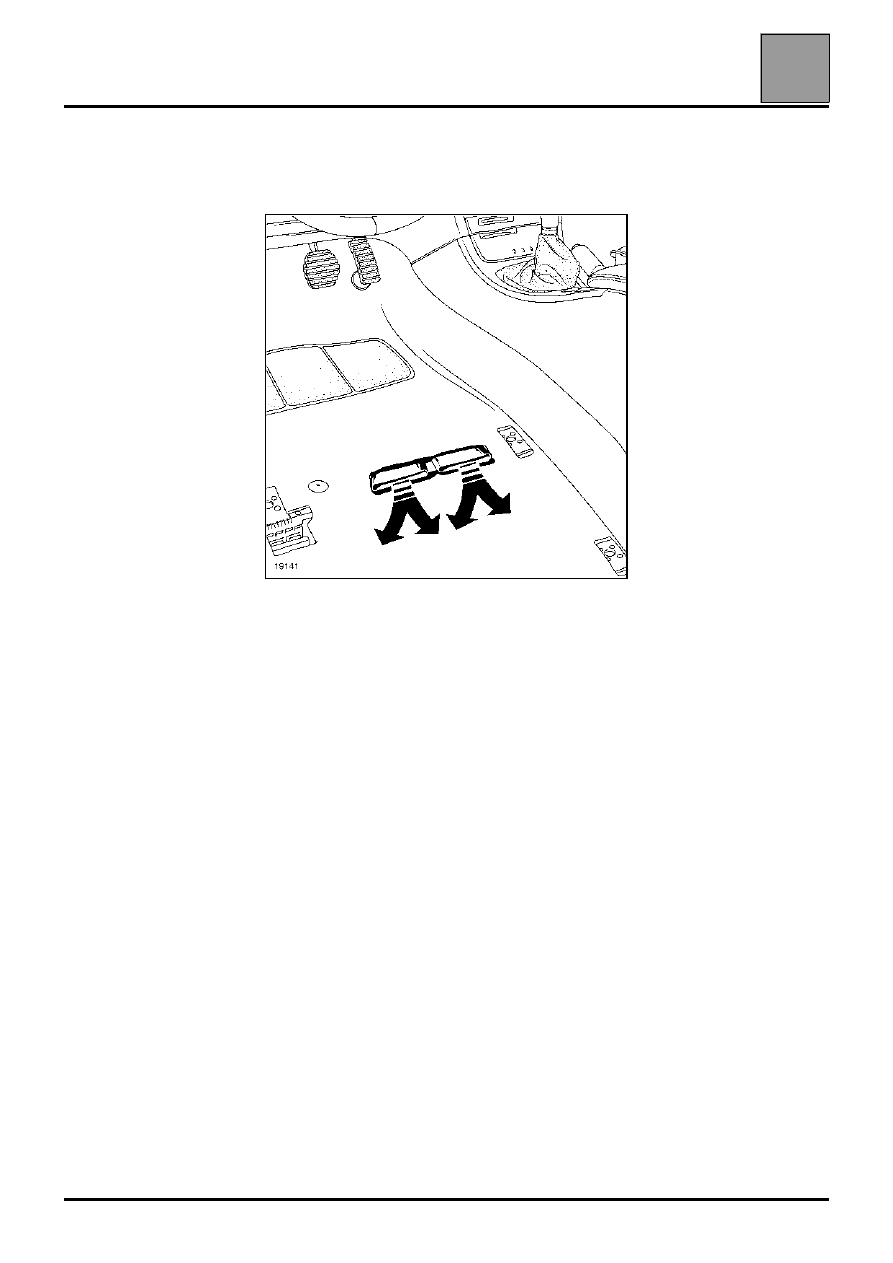

Клапаны подачи нагретого воздуха к ногам задних
пассажиров.

19141
