АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Датчик скорости автомобиля

23

23-45

SU1

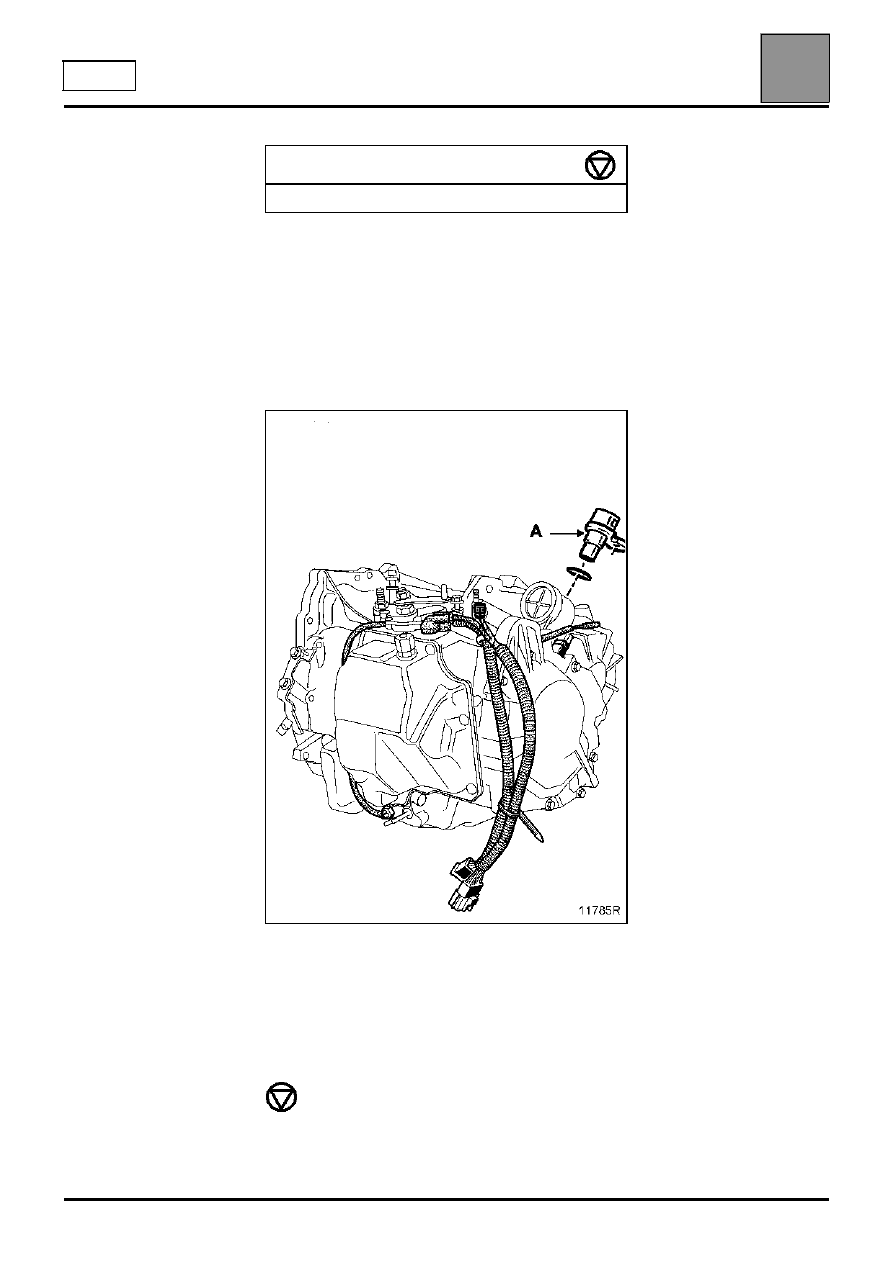

Датчик скорости автомобиля

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Чтобы в автоматическую коробку передач не
попала грязь, очистите зону вокруг датчика.

Отсоедините датчик (A) и снимите его.

УСТАНОВКА

Смажьте маслом уплотнительное кольцо датчика.

Установка производится в порядке, обратном
снятию.

Затяните датчик скорости автомобиля
моментом 0,5 даН.м.

МОМЕНТ ЗАТЯЖКИ, даН.м

Датчик скорости автомобиля

0,55

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Жгут проводов с герметичными разъемами

23

23-46

SU1

Жгут проводов с герметичными разъемами

СНЯТИЕ

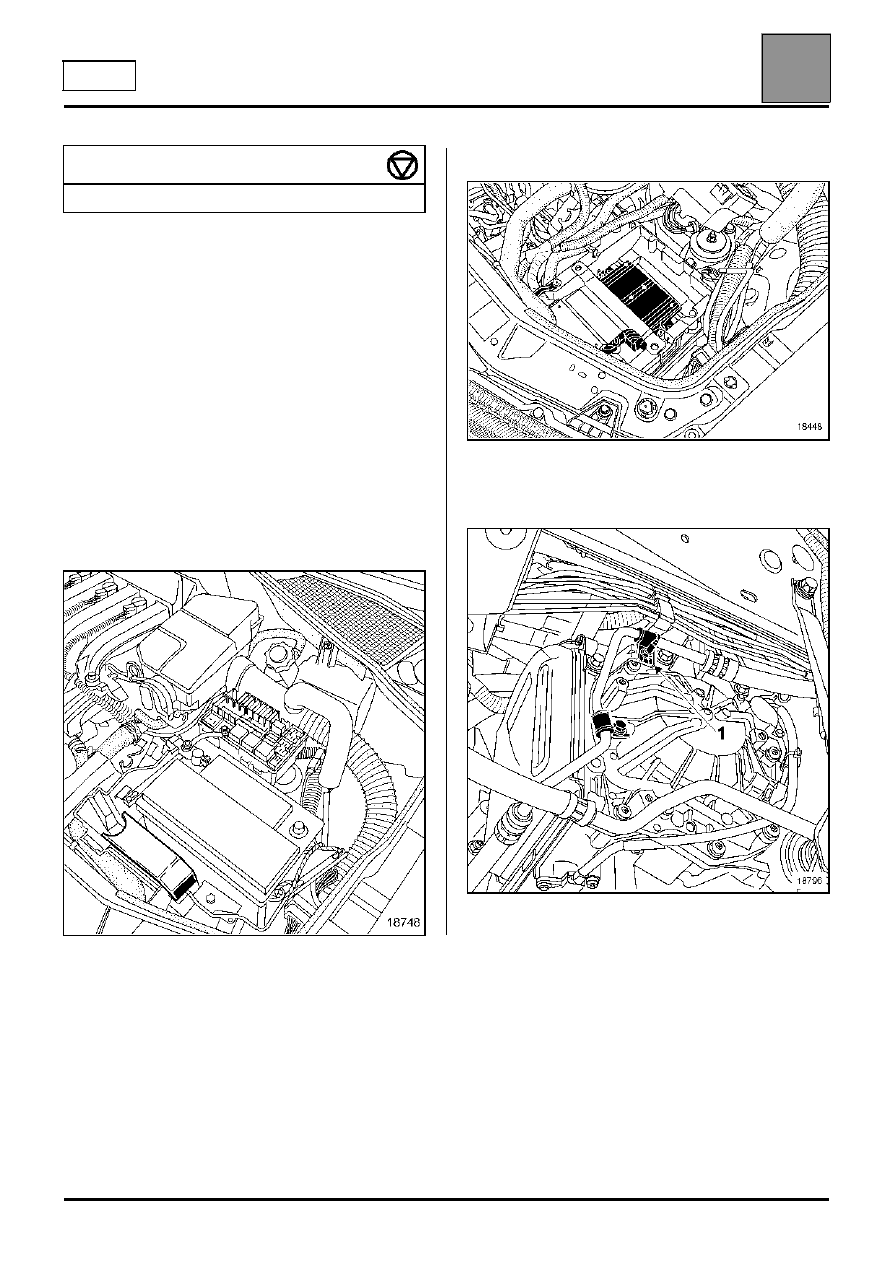

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите защиту поддона двигателя.

Слейте масло из автоматической коробки передач
(см. соответствующую главу).

Снимите:
– аккумуляторную батарею,
– блок предохранителей,
– ЭБУ АКП,
– полку аккумуляторной батареи.

Снимите ЭБУ впрыска вместе с кронштейном.

Снимите крепежный болт держателя шланга
гидроусилителя рулевого управления (1).

МОМЕНТ ЗАТЯЖКИ, даН.м

Болт крепления крышки

1,2

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Жгут проводов с герметичными разъемами

23

23-47

SU1

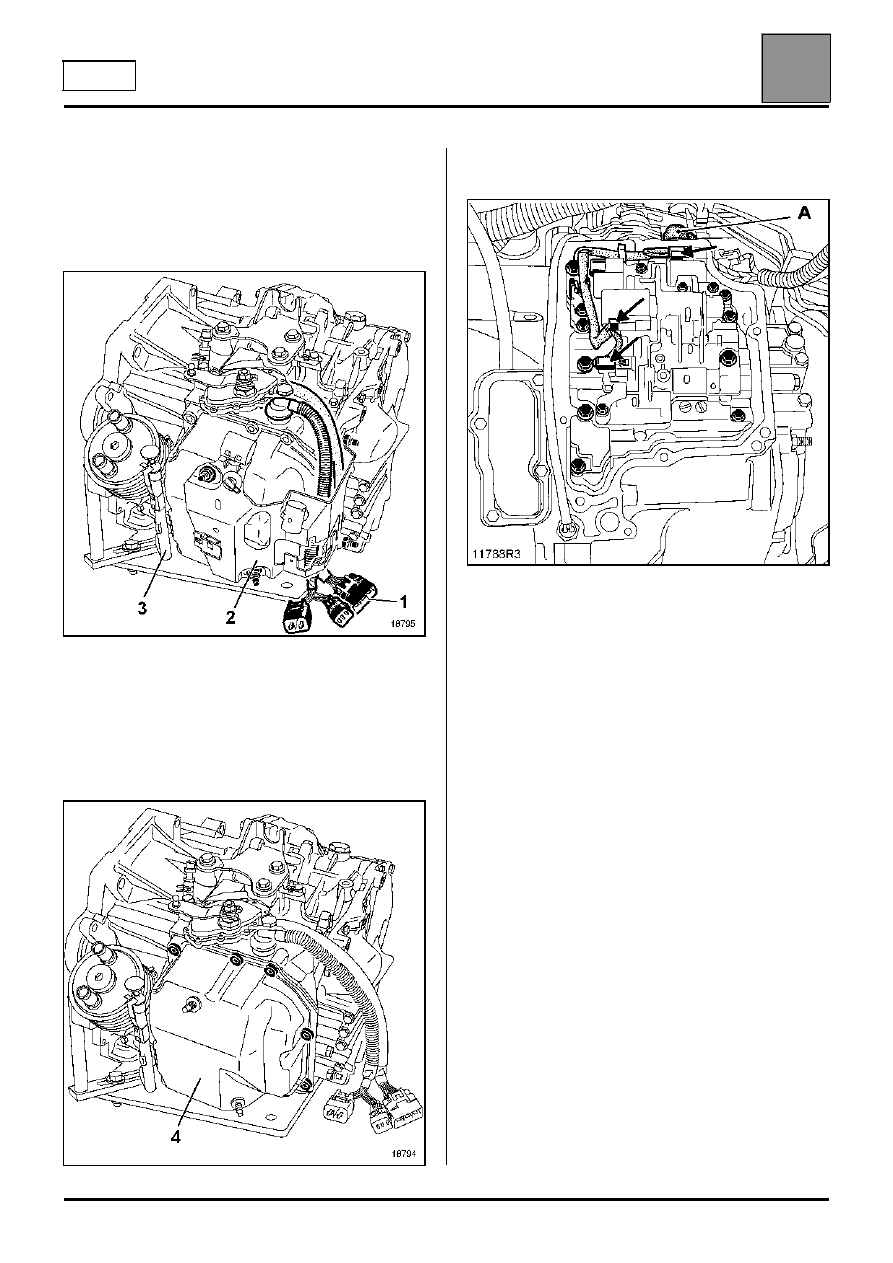

Разъедините разъем (1).

Снимите:
– кронштейн короба для прокладки электрических

проводов (2) и снимите его,

– маслоизмерительный щуп (3).

Поставьте чистую емкость для сбора масла под
автоматическую коробку передач.

Снимите крышку (4) гидрораспределителя, отклеив
вместе с тонкой прокладкой (примите меры
предосторожности, чтобы не повредить
сопрягающиеся поверхности).

Разъедините разъем и снимите жгут проводов с
герметичными разъемами (A).

ПРИМЕЧАНИЕ: обратите внимание на
прохождение жгута проводов, т.к. при установке его
следует расположить таким же способом (датчики
скорости не защищены от неправильного
подключения).

УСТАНОВКА

Установка производится в порядке, обратном
снятию. Соблюдайте при этом указания по
регулировке, приведенные в главах, касающихся
этой операции.

Залейте масло (см. главу "заправка маслом и
проверка уровня").

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Электромагнитные клапаны

23

23-48

DP0

Электромагнитные клапаны

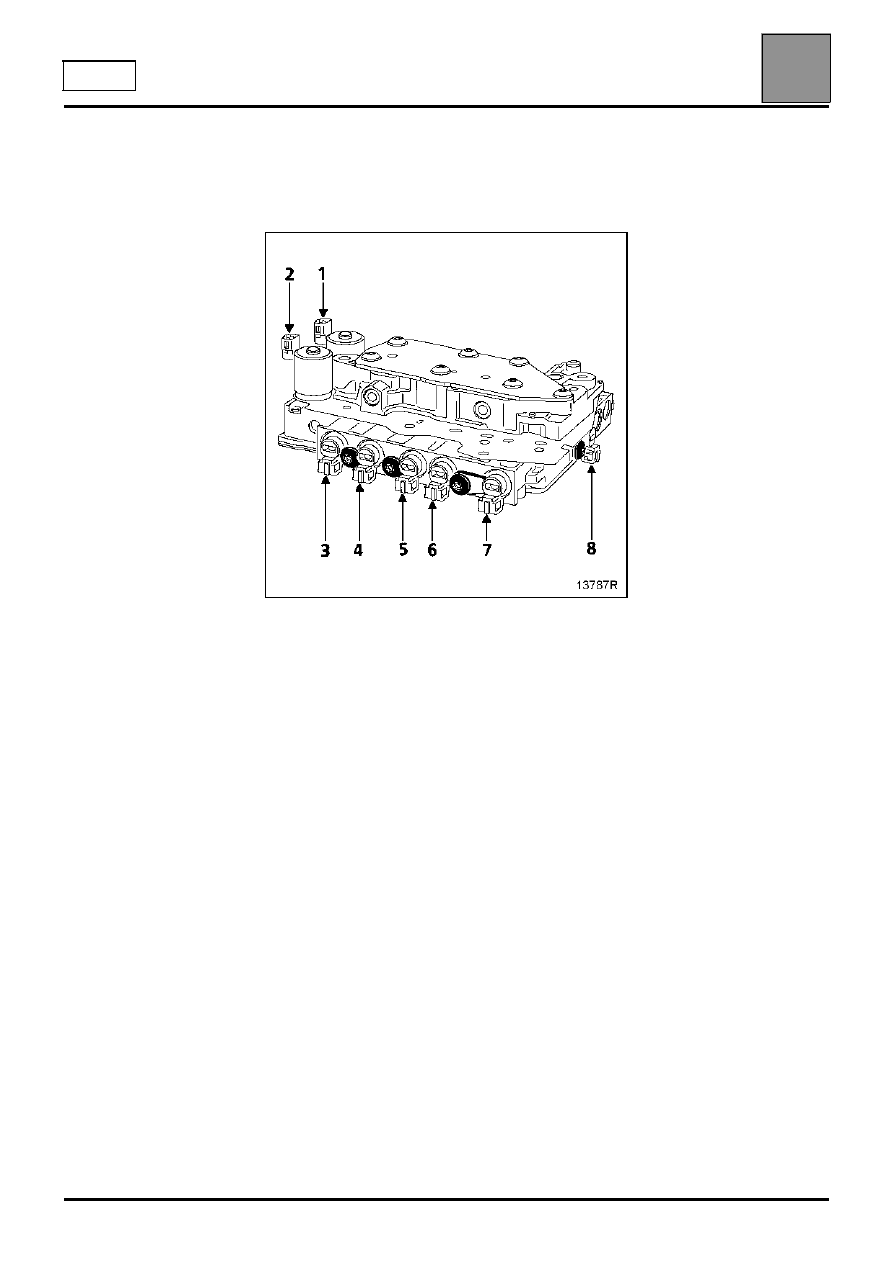

Для снятия электромагнитных клапанов
необходимо снять гидрораспределитель (см.
соответствующую главу).

1 EVM

Модулирующий электромагнитный
клапан

2 EVLU

Электромагнитный клапан блокировки
гидротрансформатора

3 EVS4

Электромагнитный клапан
последовательности переключения
передач

4 EVS3

Электромагнитный клапан
последовательности переключения
передач

5 EVS1

Электромагнитный клапан
последовательности переключения
передач

6 EVS2

Электромагнитный клапан
последовательности переключения
передач

7 EVS6

Электромагнитный клапан
последовательности переключения
передач

8 EVS5

Электромагнитный клапан
последовательности переключения
передач
