ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головок блока цилиндров

11

11-67

ДВИГАТЕЛЬ

L7X

УСТАНОВКА - Особенности

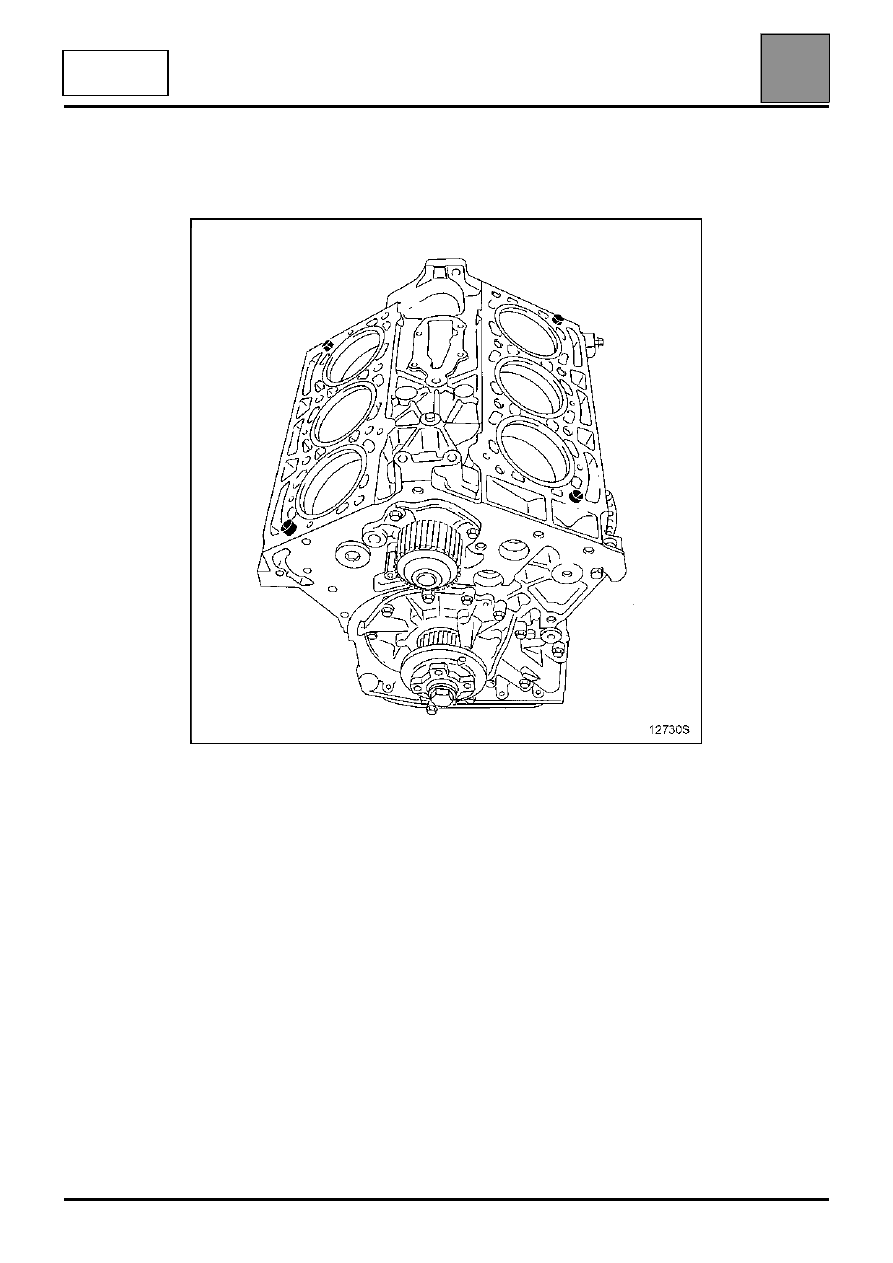

Головки блока цилиндров центрируются двумя втулками каждая.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головок блока цилиндров

11

11-68

ДВИГАТЕЛЬ

L7X

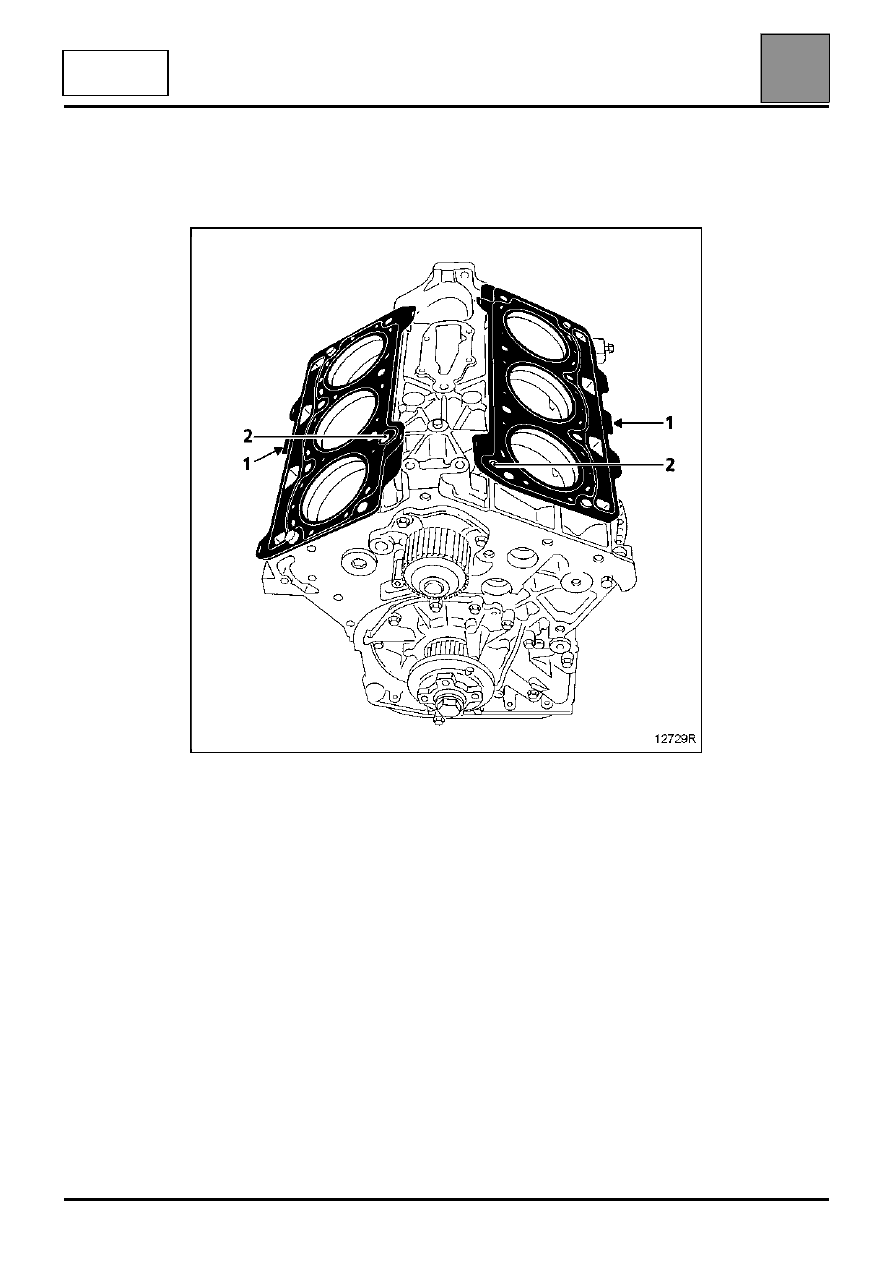

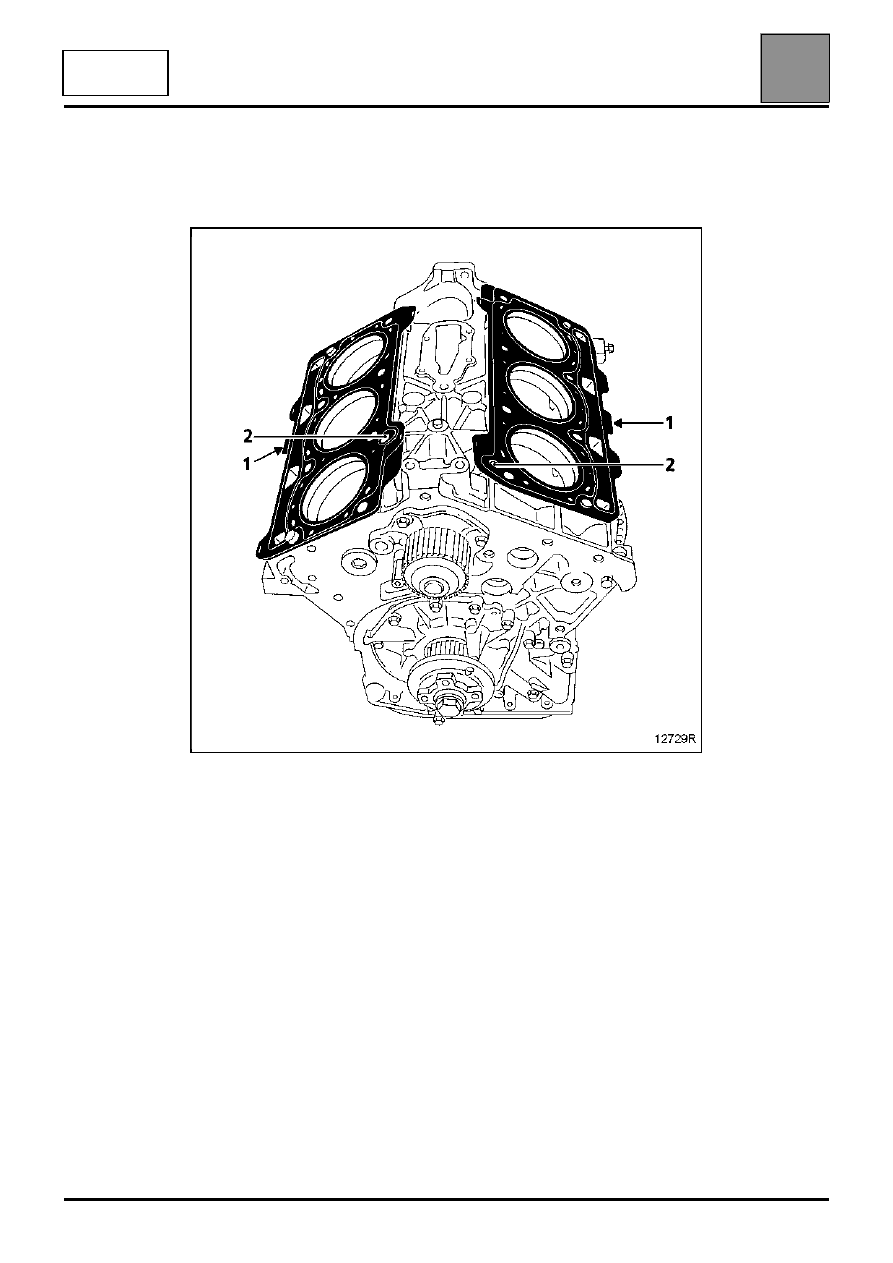

Установите новые прокладки головок блока цилиндров, убедившись,
что выступы (1) обращены наружу, и убедитесь в правильном
положении отверстий (2) масляных каналов.

Проверьте максимальную длину нижней торцевой поверхности
головки болтов: 149,5 мм.

НАПОМИНАНИЕ

●

Для правильной затяжки болтов удалите шприцом масло,
оставшееся в отверстиях под болты в головках блока цилиндров.

●

Смажьте моторным маслом резьбу и опорную поверхность
подголовочной части болтов.

Затяните болты крепления головок блока цилиндров с помощью
ключа с повернутым зевом для угловой затяжки болтов (см. главу 07
"Затяжка болтов крепления головки блока цилиндров).

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головок блока цилиндров

11

11-69

ДВИГАТЕЛЬ

L7X

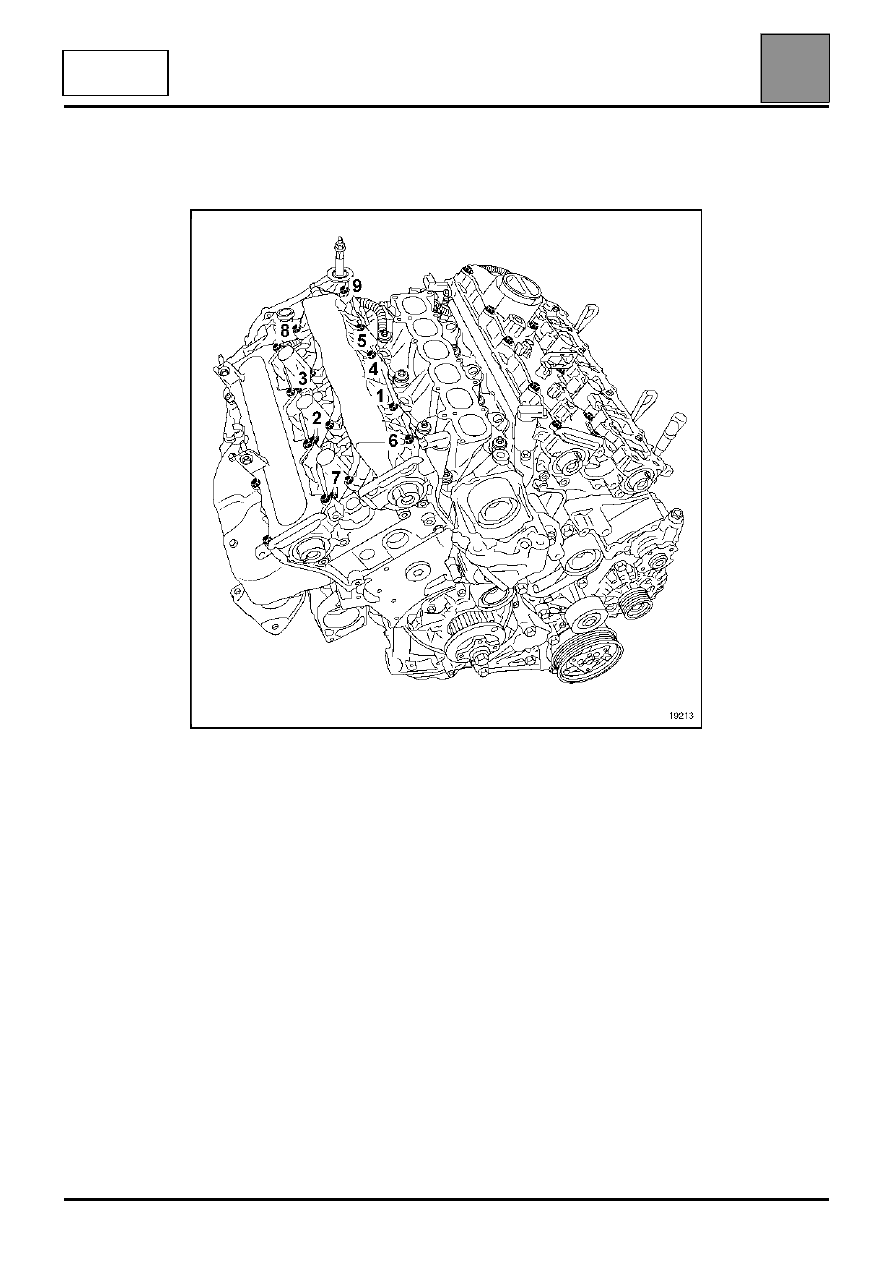

Заверните вручную, затем окончательно затяните болты крепления
крышек распределительных валов в указанном порядке.

Затяните болты моментом 1 даН.м.

ПРИМЕЧАНИЕ: крышки распределительных валов снабжены
композитной прокладкой, рассчитанной на несколько снятий. Если
прокладка повреждена, она может быть частично восстановлена с
помощью герметика AUTOJOINT OR.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головок блока цилиндров

11

11-70

ДВИГАТЕЛЬ

L7X

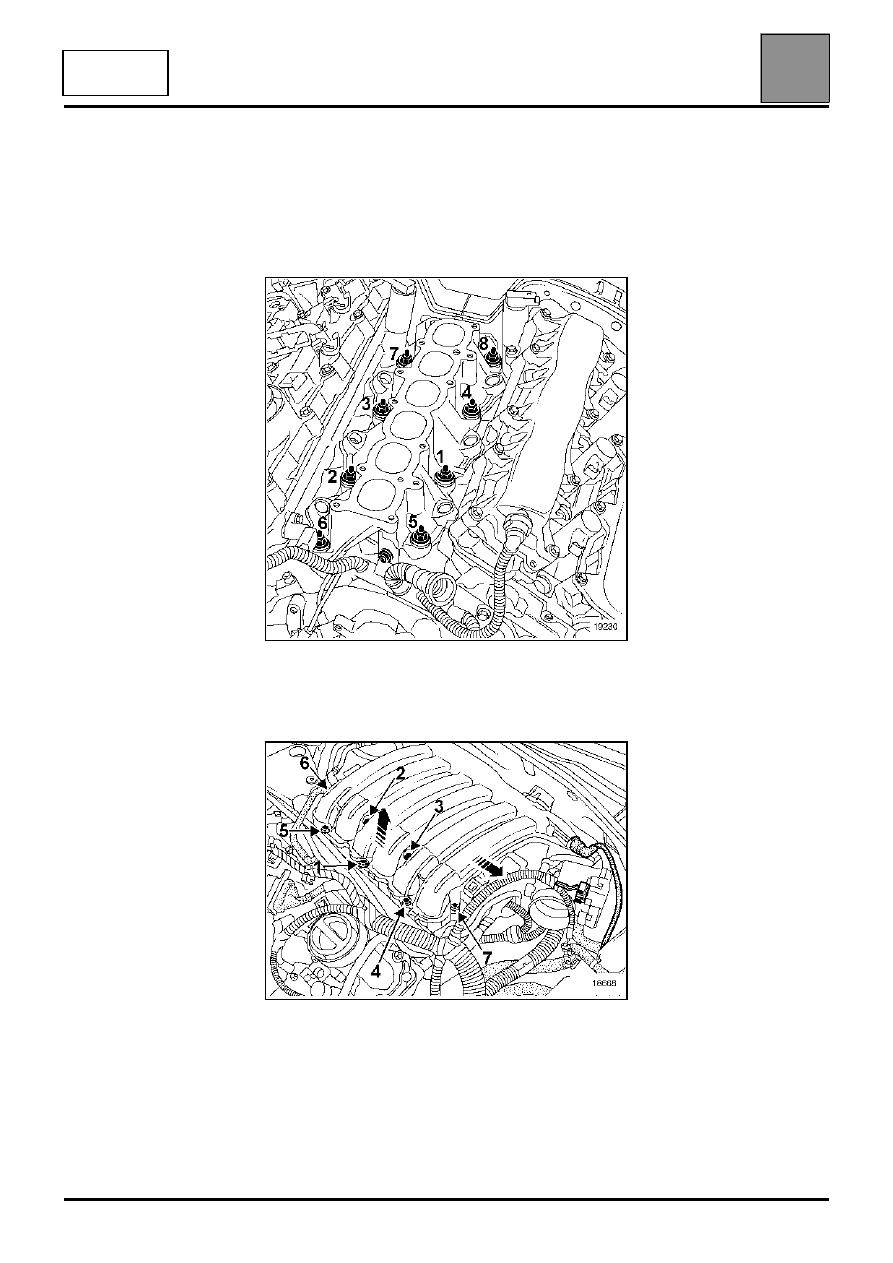

Замените прокладки воздушного коллектора.

Затяните вручную болты крепления узла

воздушный коллектор -

топливораспределительная рампа, произведите

предварительную затяжку моментом 0,5 даН.м (в

указанном порядке), затем затяните моментом

1 даН.м (в указанном порядке).

Установите впускной коллектор, предварительно

затяните болты крепления моментом 0,5 даН.м. (в

указанном порядке), затем затяните моментом

0,8 даН.м. (в указанном порядке).

Установите снятые детали в порядке, обратном

снятию.

Установите ремень привода ГРМ (см. главу 11

"Ремень привода газораспределительного

механизма").

Заправьте жидкостью систему охлаждения и

удалите из нее воздух (см. главу 19 "Заправка и

удаление воздуха").
