СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Единый декодер

82

a0602.0

82-22

ДИАГНОСТИКА - РЕКОМЕНДАЦИИ

-

Ресинхронизация ключей:

В течение нескольких секунд нажимайте кнопку центрального замка дверей, пока не
загорится сигнальная лампа блокировки запуска двигателя и не включатся
электродвигатели запирания дверей.

Убедитесь, что барграфы 14 левый, 14 правый, 17 левый и 17 правый загораются на
несколько секунд. Снова нажмите кнопку; двери отопрутся и запрутся. Снова проверьте
барграфы 14 левый, 14 правый, 17 левый и 17 правый.

Ресинхронизация выполнена.

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Единый декодер

82

a0602.0

82-23

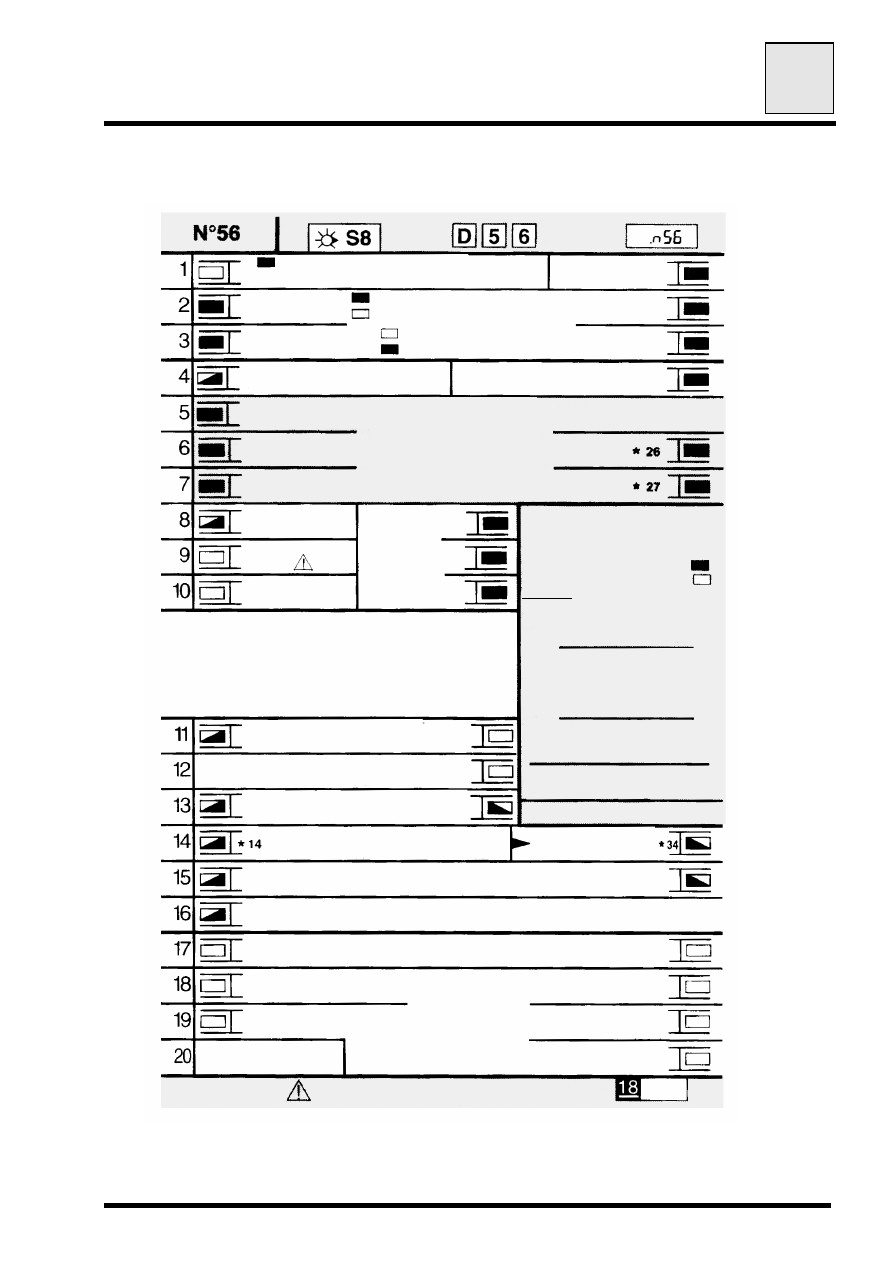

ДИАГНОСТИКА - КАРТОЧКА ДИАГНОСТИЧЕСКОГО ПРИБОРА XR25

КАРТА № 56

FI11856

Код:

Индикация:

Возможна проверка на
другой стороне карточки

КОД

ПРИСУТСТВУЕТ

ТИП

ИК

ПДУ

РЧ

КОНФИГУРАЦИЯ

КОМПЬЮТЕРА

ТАЙМЕР ОСВЕЩЕНИЯ

САЛОНА

ПРОГРАММИ-
РОВАНИЕ

1 ключ
2 ключа

(постоянная

индикация)

КОДОВЫЙ

ЭЛЕКТРОКЛАПАН

ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

+ НА ВСПОМОГАТЕЛЬНОЕ

ОБОРУДОВАНИЕ

ПРИСУТСТВУЕТ

+ДО ЗАМКА

ЗАЖИГАНИЯ

ПРИСУТСТВУЕТ

КНОПКА ЦЕНТРАЛЬНОГО
ЗАМКА ДВЕРЕЙ (СРЕ)

НЕИСПРАВНОСТИ

СРАБАТЫВАНИЕ ЭЛЕКТРОКЛАПАНА
ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

ЛИНИЯ КОДОВОГО

СИГНАЛА

ЗАПРОС НА КЛЮЧ
(если установлен блок VALEO)

СВЯЗЬ

КОЛЬЦО/ДЕКОДЕР

УСТАНОВЛЕН

РЕЖИМ ПРОВЕРКИ

ЭЛЕКТРОКЛАПАНА

КЛЮЧ

ПРИСУТСТВУЕТ

ВКЛЮЧЕН РЕЖИМ
ЗАЩИТЫ
СИСТЕМА БЛОКИ-

РОВКИ ЗАПУСКА

ДВИГ. АКТИВИРОВ.

ПРИНЯТ

(код ключа)

ДЕЙСТВИТЕЛЕН

РЕЖИМЫ УПРАВЛЕНИЯ : G..

∗∗∗∗

23 Механич. управл.

электроклапаном диз. двиг.
только если линия 3 Пр
и линия 6 Пр / Лев

Проверка:Выключите зажигание,

введите: G23

∗∗∗∗

Снова включите зажигание.

В течение 30 сек. клапан

откроется и закроется

(проверка на слух).

03 Управление освещением

салона

08 Движение открывания

09 Движение закрывания

15 Подъем - электрические

стеклоподъемники

04 Включение режима защиты

40!

!

!

!

ххх!

!

!

!

 Ввод аварийного кода

№ по кат : G70

∗∗∗∗

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

(ПДУ И КЛЮЧ)

Для чтения другой стороны : G

0

∗∗

∗∗

∗∗

∗∗

Очистка памяти : G

02

∗∗∗∗

АКТИВАЦ. ПЕРЕДАТЧИКА (ДЛЯ ОТПИРАНИЯ)

СИГНАЛ ПРИНЯТ

СИГНАЛ ПРАВИЛЕН

ОТКЛЮЧЕНИЕ ВНУТРЕННЕГО ОСВЕЩЕНИЕ С
ПОМОЩЬЮ ПДУ (в зависимости от комплектации)

АКТИВАЦИЯ ПДУ (сигнал)

ОТПИРАНИЕ

ЗАПИРАНИЕ

НАЖАТИЕ КНОПКИ ЦЕНТРАЛЬН. ЗАМКА ДВЕРЕЙ

РАБОТА ЭЛЕКТРОДВИГ.

ОТПИРАНИЕ(1)

ЗАПИРАНИЕ (0)

ЗАПИРАН. (1) ОТПИРАН. (0)

РАЗРЕШЕН

ЭЛЕКТРИЧЕСКИЙ ПОДЪЕМ СТЕКОЛ (ПДУ)

(с защитой от защемления)

ЗАКРЫВАНИЕ

СТЕКОЛ

ПЕРЕКЛЮЧАТЕЛИ ДВЕРЕЙ

(ВЫСВЕЧЕНЫ ПРИ ОТКРЫТОЙ ДВЕРИ)

ИДЕТ ПРОГРАММИРОВАНИЕ

ИЛИ РЕСИНХРОНИЗАЦИЯ

ПДУ

НЕ ЗАПРОГРАММИРОВАН

ПРОГРАММИРОВАНИЕ
ПЕРВОГО КЛЮЧА

КЛЮЧ

ПРОГРАММИРОВАНИЕ

РАЗРЕШЕНО

НЕ ЗАПРОГРАММИРОВАН

ПРОГРАММИРОВАНИЕ НЕ

ЗАБЛОКИРОВАНО (G60*)

ЗАДЕРЖКА ВРЕМЕНИ

ВВОД АВАРИЙНОГО КОДА

СМ. РУКОВОДСТВО ПО РЕМОНТУ

РУС.

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Единый декодер

82

a0602.0

82-24

ПРЕДСТАВЛЕНИЕ БАРГРАФОВ

Высвечен, когда установлен обмен данными с компьютерем для данной позиции.
Если остается погашенным:
-  отсутствует код;
-  неисправность в линии, в приборе XR25 или в компьютере.

ПРЕДСТАВЛЕНИЕ НЕИСПРАВНОСТИ (обязательно на цветном фоне)

Высвечен - неисправность в проверяемой позиции. Определяется
соответствующим тестом.

Погашен - неисправности в проверяемой позиции не обнаружено.

ПРЕДСТАВЛЕНИЕ СОСТОЯНИЯ (обязательно на белом фоне)

Двигатель остановлен, зажигание включено, оператор не выполняет никаких действий

Барграфы состояния на данной карточке представляются в том состоянии, в каком они
находились в момент остановки двигателя.

- Если на карточке барграф выглядит как

, прибор XR25 покажет

- Если на карточке барграф выглядит как

, прибор XR25 покажет

- Если на карточке барграф выглядит как

, прибор XR25 покажет

или

или

Двигатель работает

Погашен, когда функция или условие на карточке больше не выполняются.

Высвечен, когда функция или условие на карточке выполняются.

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Единый декодер

82

 ПОСЛЕ

РЕМОНТА

 После установления обмена данными обратитесь ко всем
высвеченным барграфам неисправностей.
Проведите проверку соответствия.

a0602.0

82-25

ДИАГНОСТИКА - ЗНАЧЕНИЯ БАРГРАФОВ XR25

 1



Барграф 1 правый погашен

Карточка № 56

 ОБМЕН ДАННЫМИ МЕЖДУ XR25 И ДЕКОДЕРОМ





УКАЗАНИЯ

 Убедитесь, что линии K и L не были заняты другим компьютером

Проверьте состояние предохранителя цепи "+ до замка зажигания "

При необходимости замените предохранитель.

Убедитесь, что причиной неполадки не является прибор XR25, для чего попробуйте
связать его с другим компьютером автомобиля (компьютером кондиционирования,
компьютером впрыска и т.д.).

Убедитесь, что переключатель ISO находится в положении S8 и что используется кассета
XR25 самой последней версии с надлежащим кодом доступа (D56).

Проверьте напряжение аккумуляторной батареи (V > 10,5 В). При необходимости
подзарядите батарею.

Проверьте правильность подключения желтого соединителя декодера.

Проверьте правильность питания декодера:

-

масса на контакте В6 15-контактного соединителя декодера.

-

+ до замка зажигания на контакте В5 15-контактного соединителя декодера.

Проверьте правильность электропитания на диагностическом соединителе.

Убедитесь в отсутствии обрывов и короткого замыкания в цепях контактов А5 и В4 15-
контактного соединителя декодера, в противном случае устраните эти неисправности .

При отсутствии обмена данными между прибором XR25 и декодером замените декодер.
